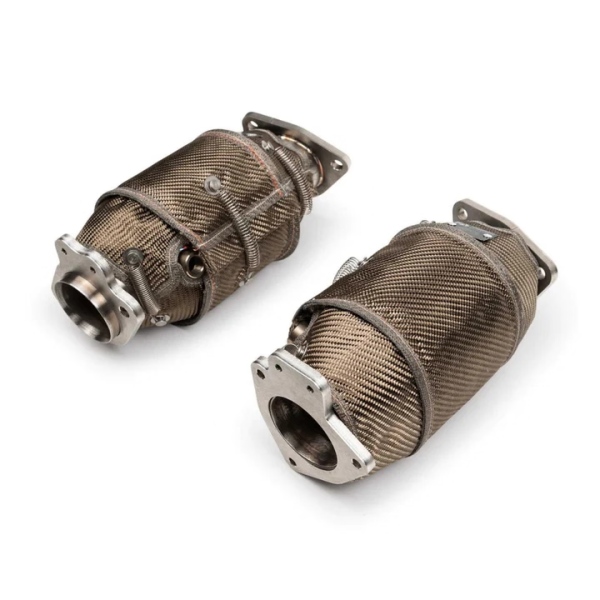

Dos proveedores pueden cotizar la misma solicitud de material para escudos térmicos de convertidores catalíticos y ofrecer construcciones sustancialmente diferentes. Uno puede proponer una cubierta de metal delgada moldeada alrededor del convertidor. Otro puede cotizar un panel amplio para los bajos del vehículo. Un tercero puede incluir aislamiento entre revestimientos metálicos. Comparar esas cotizaciones solo por el nombre del material y el precio deja sin resolver el requisito de ingeniería principal.
El material para escudos térmicos de convertidores catalíticos forma una barrera térmica externa entre el conjunto de escape caliente y los componentes cercanos del vehículo. Para la compra de material en láminas, primero identifique la posición de la barrera, el método de fijación y la construcción de las capas. Solo entonces se pueden especificar de manera significativa la aleación, el espesor y el perfil estampado.
Esta guía se refiere a láminas de metal para blindaje térmico. No cubre el sustrato del catalizador, su alfombrilla de soporte interna ni las placas disuasorias de robo.
La carcasa del convertidor y su escudo térmico no son el mismo componente. La carcasa encierra el conjunto del catalizador; un escudo térmico externo gestiona la exposición al calor fuera de él. La guía de construcción de convertidores de Walker distingue el cuerpo, la alfombrilla de amortiguación del catalizador y los escudos térmicos externos del cuerpo y del tubo.
| Componente | Función en el conjunto | Lo que el proveedor de láminas necesita saber |
|---|---|---|
| Carcasa del convertidor | Encierra el catalizador y forma parte del cerramiento del escape | Esta es una consulta sobre material de carcasa, no una especificación de lámina para escudo térmico externo |
| Escudo térmico montado en el escape | Proporciona una barrera térmica cerca del cuerpo del convertidor o de la sección de escape conectada | Forma local, detalles de fijación, espacio libre y condiciones de funcionamiento del escudo |
| Escudo inferior montado en la carrocería | Separa la fuente de calor del escape del suelo, el túnel o los componentes adyacentes del vehículo | Contorno del panel, puntos de montaje en el lado del vehículo y espacio libre durante el movimiento del escape |
| Escudo aislado con revestimiento metálico | Combina capas metálicas con una capa aislante especificada | La pila completa de capas, no solo el metal exterior visible |
Marque el lado de la fuente de calor y el lado de la carrocería del vehículo en el plano. Incluya una vista del conjunto: un contorno plano por sí solo no puede mostrar qué superficie mira hacia el convertidor o cómo se sostiene la pieza terminada.
Las reacciones catalíticas pueden liberar calor a medida que se convierten los contaminantes del escape. Walker describe esta generación de calor en su explicación del funcionamiento del convertidor. Por lo tanto, una especificación de material copiada de un escudo de tubería cercano debe verificarse con la instalación del convertidor en lugar de aceptarse sin cambios.
Para el desarrollo, identifique qué debe proteger la barrera: un panel del suelo, un conector de cableado, una línea de fluido u otro conjunto. Asigne a cada componente protegido un límite de temperatura acordado y una ubicación de medición. El objetivo no es simplemente hacer que la cara expuesta del escudo parezca intacta después de una prueba.
Mantenga el sobrecalentamiento anormal del convertidor separado del desarrollo del escudo. Las fallas del motor, incluidos los fallos de encendido, pueden causar temperaturas excesivas en el convertidor. Un escudo diferente no repara la falla subyacente; la guía de fallas de convertidores de Walker enfatiza la identificación y corrección de la causa.

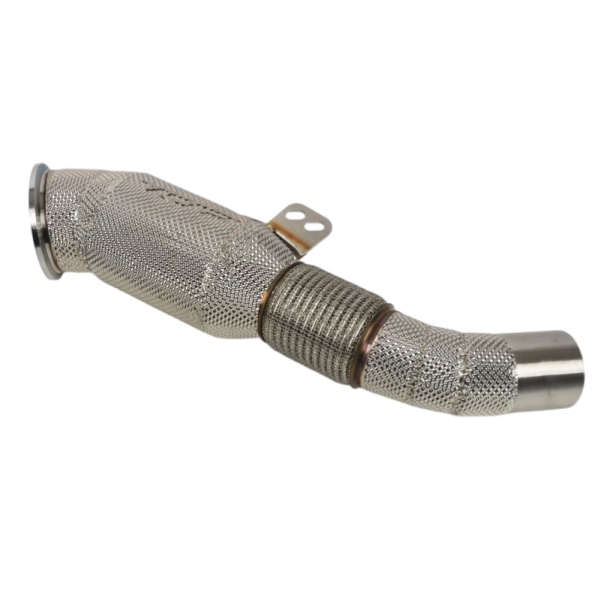

Para una barrera con forma cerca del convertidor, evalúe el acero inoxidable frente a la exposición térmica medida, las condiciones ambientales y los requisitos de conformado. Especifique el grado en lugar de aprobar una cotización que solo diga acero inoxidable. La resistencia a la oxidación dependiente del grado, la resistencia a temperaturas elevadas y la expansión térmica están documentadas en los datos técnicos de acero inoxidable resistente al calor.
BSTFLEX lámina de barrera térmica de acero inoxidable estampado se ofrece para la fabricación de escudos térmicos personalizados, incluidas aplicaciones de convertidores catalíticos. Proporcione la aleación requerida, el calibre del metal base y el plano de conformado para que la lámina propuesta pueda revisarse frente al componente real.
El aluminio es un material establecido para el blindaje térmico automotriz, pero su idoneidad debe evaluarse a la temperatura de funcionamiento de la lámina, no inferirse del nombre del componente de escape. Para un panel montado en la carrocería, evalúe la aleación y el temple seleccionados junto con el espaciado, los soportes y la durabilidad requerida.
BSTFLEX material de escudo térmico de aluminio gofrado es una opción de lámina moldeable para barreras radiantes personalizadas. Una propuesta para el blindaje térmico de un convertidor catalítico de aluminio debe mostrar dónde se ubica la lámina y si es una barrera independiente o una capa de un ensamblaje mayor.
Material de escudo térmico de Inconel Alloy 625 proporciona otra opción para proyectos de escape exigentes. Evalúela frente a un requisito definido, como una limitación de durabilidad del material identificada, en lugar de tratarla como la especificación predeterminada para cada convertidor.
La duración de la exposición importa. Datos de Haynes' Alloy 625 describe la resistencia útil y la resistencia a la oxidación, pero también advierte sobre la fragilización después de una exposición prolongada a temperaturas elevadas. Una designación de aleación de alta temperatura no es una aprobación de servicio continuo ilimitado.
Las especificaciones de reemplazo y OEM pueden requerir acero aluminizado. No abrevie esa descripción a aluminio.
El acero aluminizado tiene un sustrato de acero con un recubrimiento que contiene aluminio. Por ejemplo, Cleveland-Cliffs describe su acero aluminizado Tipo 1 como acero recubierto por inmersión en caliente con una capa de aluminio-silicio. Es una construcción de material diferente a una lámina cuyo metal base es aluminio.
Esta distinción afecta las decisiones de sustitución. Cuando el plano especifique acero recubierto, solicite los requisitos del sustrato y del recubrimiento. No cotice aluminio desnudo como equivalente basándose en una apariencia plateada similar. Igualmente, no asuma que cada escudo externo utiliza la misma aleación que la carcasa del convertidor debajo de él.

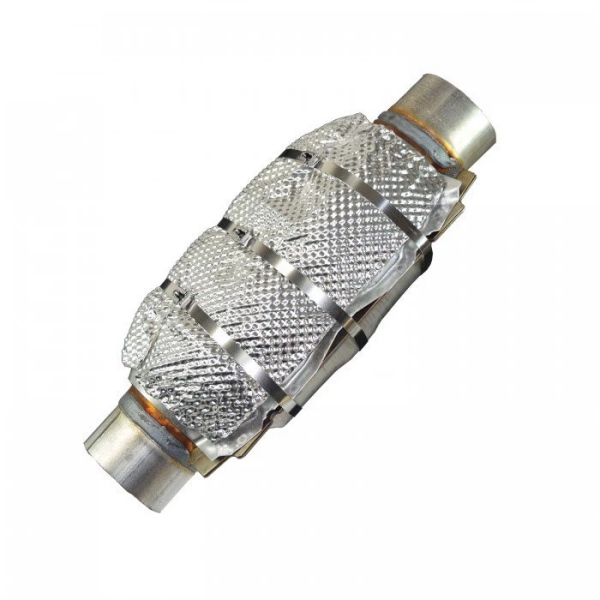

Una lámina gofrada desnuda y un escudo de convertidor aislado son productos diferentes. Una cara exterior de aluminio no revela si la pieza también contiene aislamiento, otra capa metálica o un espacio interno diseñado.
Para una solicitud multicapa, muestre el orden de las capas desde el convertidor hasta la carrocería del vehículo, sus especificaciones individuales, el cierre de bordes y los detalles de fijación. Indique si el espesor se refiere a una piel metálica individual, al aislamiento o al ensamblaje completo.
No transfiera una clasificación de temperatura o una reclamación de reducción de calor de un escudo compuesto terminado a su revestimiento metálico. Pregunte qué se probó, cómo se instaló y dónde se midió el resultado.
Del mismo modo, no aplique un porcentaje universal de cobertura del convertidor a un nuevo diseño. Los cambios en la cobertura, el aislamiento y la ventilación deben revisarse con el ingeniero del sistema del convertidor o del vehículo y validarse para esa instalación. Un mayor cerramiento no es, por sí mismo, una mejora demostrada.
Incluya la exposición ambiental en la especificación, no solo el resultado térmico inicial. Walker identifica el impacto en carretera, la corrosión, el choque térmico y la fatiga entre los mecanismos de daño relacionados con el convertidor. Para un programa de blindaje de bajos, estos proporcionan puntos de partida útiles para definir las comprobaciones de durabilidad aplicables.
Revise los sujetadores, las arandelas de soporte, las interfaces de materiales y los bordes recortados como un ensamblaje. Pregunte si el agua o los escombros pueden acumularse en un borde plegado, si un área de montaje está adecuadamente soportada y si los materiales adyacentes requieren una medida de control de corrosión. Utilice soluciones aprobadas por el proyecto en lugar de añadir recubrimientos o arandelas no especificados durante la producción.
No trate una barrera térmica delgada como una placa protectora. Si también se requiere protección contra impactos, indíquelo como un requisito de rendimiento separado y valide la estructura en consecuencia.
El gofrado también pertenece a la revisión de conformado. Compruebe si el patrón propuesto sigue siendo compatible con bridas, secciones curvas y áreas de fijación. El papel estructural más amplio se analiza en por qué los escudos térmicos automotrices usan metal gofrado; para el plano de compra, defina el patrón y la condición formada aceptable.
Envíe el plano del componente y su contexto de ensamblaje juntos. Para un diseño existente, incluya la especificación de material aprobada y la revisión. Para el trabajo de desarrollo, identifique qué campos son fijos y cuáles permanecen abiertos para la revisión del proveedor.
| Campo de especificación | Información a incluir |
|---|---|
| Alcance del suministro | Lámina gofrada, pieza cortada o componente formado; identifique quién realiza cada operación posterior |
| Referencia de instalación | Ubicación del convertidor, disposición montada en el escape o en la carrocería, y orientación de la fuente de calor |
| Identificación del material | Aleación o grado, temple o condición de suministro, y especificación de recubrimiento cuando corresponda |
| Dimensiones de la lámina y del patrón | Espesor del metal base, dimensiones de la lámina, perfil gofrado y tolerancias |
| Detalles de la interfaz | Referencias de montaje, orificios, bridas, método de fijación, componentes de acoplamiento y espacios libres requeridos |
| Requisitos térmicos | Condiciones medidas o previstas con ubicaciones, duraciones y límites de los componentes protegidos |
| Requisitos de aceptación | Criterios aplicables de conformado, térmicos, de vibración, corrosión e inspección |
| Requisitos de compra | Cantidad de prototipos, demanda de producción, forma de entrega y documentación de material requerida |
Una muestra usada puede aclarar la forma, pero marque cualquier distorsión, corrosión o característica de fijación faltante. No convierta un borde dañado o un orificio de montaje alargado en la nueva referencia de producción sin verificar el diseño previsto.
Acuerde un método de comparación antes de seleccionar el material de producción. Utilice el mismo servicio del convertidor, posición de blindaje, disposición de montaje y puntos de medición de los componentes protegidos. Si la geometría o el aislamiento cambian entre muestras, registre esos cambios; el resultado es entonces una comparación de ensamblajes, no solo de metales.
Defina qué constituye un aprobado. Los criterios útiles pueden incluir temperaturas de los componentes protegidos, espacio libre retenido, deformación aceptable e integridad de la fijación después de la exposición acordada. Cuando la contaminación por servicio sea relevante, incluya el acondicionamiento especificado en lugar de evaluar solo una muestra nueva y limpia.
Una declaración como "reduce el calor en un cierto porcentaje" está incompleta sin la cantidad medida. El flujo de calor radiante, el aumento de la temperatura superficial y la temperatura del aire de la cabina no son resultados intercambiables. Solicite la disposición de la prueba y la base de medición antes de utilizar una declaración de rendimiento en una decisión de compra.
La construcción varía. El acero inoxidable, el acero recubierto y las barreras a base de aluminio son relevantes para el blindaje del área del convertidor. Identifique si la pieza está cerca del convertidor, unida a la carrocería del vehículo o construida como un ensamblaje aislado antes de seleccionar el material. Alloy 625 puede evaluarse para un servicio específicamente justificado.
No. El blindaje térmico controla la exposición al calor; una placa disuasoria de robo está destinada a restringir el acceso al convertidor. No asuma que una función demuestra la otra. Cualquier declaración combinada necesita su propia evidencia de diseño y validación.
No como una sustitución equivalente sin validación. Eliminar el aislamiento o una capa metálica adicional cambia el ensamblaje. Primero establezca la construcción original y el rendimiento requerido del lado protegido.
Una fotografía es útil para la discusión inicial, pero una cotización de producción precisa necesita dimensiones, requisitos de material, interfaces y alcance del suministro. Incluya una vista del ensamblaje o una muestra cuando la forma instalada sea difícil de comunicar.
BSTFLEX ofrece láminas de barrera térmica de acero inoxidable y aluminio gofrado, junto con material para escudos térmicos Alloy 625, para proyectos de protección térmica personalizados. Utilice los enlaces de productos anteriores para identificar la familia de materiales, luego envíe el dibujo y la especificación para su revisión.
Para una aplicación de convertidor catalítico, indique si necesita lámina para su propio proceso de conformado, piezas cortadas o un componente desarrollado. Los grados, temple, espesores, patrones y opciones de procesamiento solicitados deben confirmarse con el proyecto en lugar de asumir que son intercambiables o que están en stock.
Envíe a BSTFLEX su solicitud de cotización (RFQ) de material para escudos térmicos de convertidor catalíticocon el dibujo del ensamblaje, el material requerido o los criterios de selección, la cantidad de prototipos y la demanda de producción esperada.
