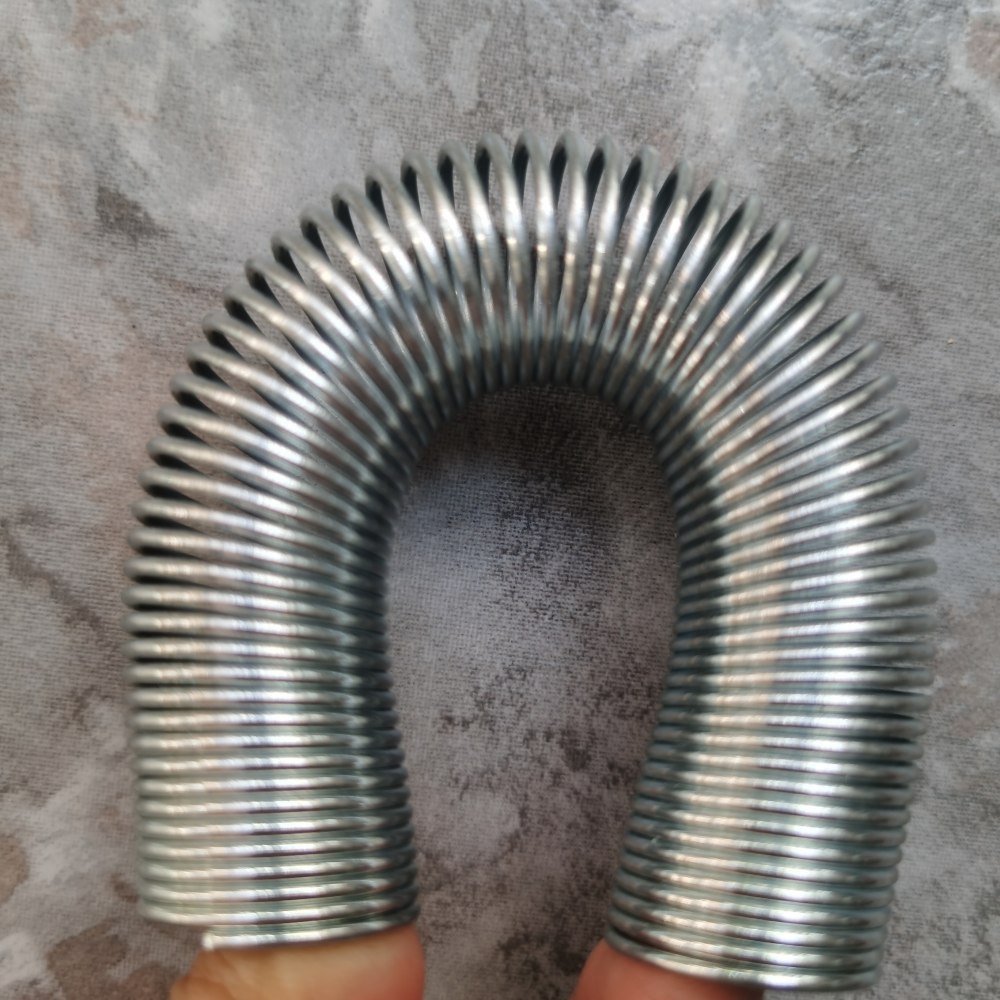

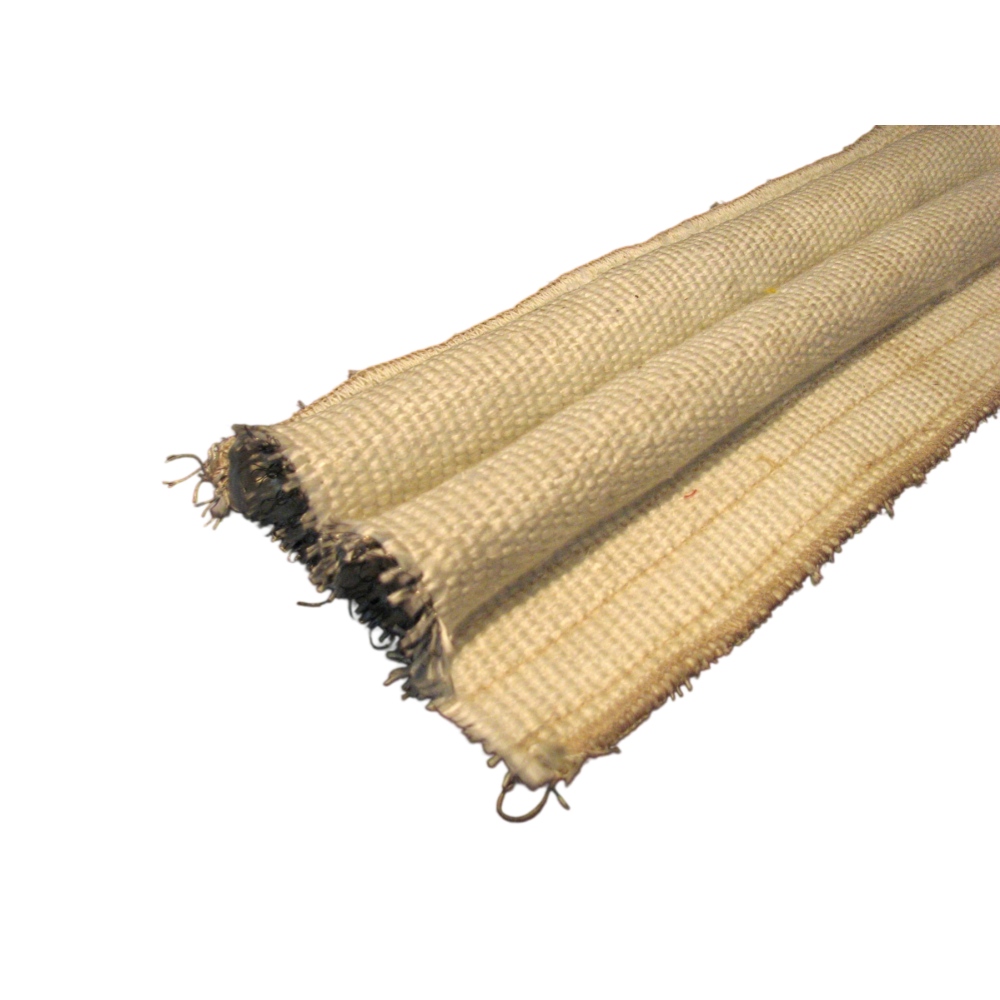

Una junta de renacuajo de doble cola tiene un bulbo de sellado compresible ubicado entre dos colas de montaje planas. El bulbo forma el contacto de sellado, mientras que las colas se extienden desde ambos lados del bulbo y proporcionan dos áreas para la retención mecánica. Este perfil es diferente al de una junta de doble bulbo. Una construcción de doble cola tiene un bulbo de sellado y dos pestañas de montaje. Una construcción de doble bulbo tiene dos bulbos compresibles conectados por una sección textil. La disposición de doble cola puede ser útil cuando un diseñador de equipos desea que el bulbo esté centrado entre dos superficies de retención, requiere sujeción en ambos lados de la línea de sellado o necesita que la carga de montaje se distribuya en un área más amplia. BSTFLEX fabrica juntas de renacuajo personalizadas y sellos de renacuajo para alta temperatura utilizando diferentes telas de cubierta, núcleos internos, dimensiones de bulbo y configuraciones de cola de montaje para hornos industriales, hornos de fundición, hornos cerámicos, paneles de acceso y equipos térmicos OEM. ¿Qué es una junta de renacuajo de doble cola? Una junta de renacuajo estándar de una sola cola normalmente tiene un bulbo y una cola plana que se extiende desde un lado del perfil. Un perfil de doble cola coloca el bulbo entre dos secciones de montaje: Sección del perfil Función principal Bulbo central Se comprime contra la superficie de contacto y forma la zona de sellado principal. Primera cola Proporciona un área de montaje en un lado del bulbo. Segunda cola Proporciona un área de montaje adicional en el lado opuesto. Cubierta exterior Encierra el núcleo y forma la superficie textil expuesta. Núcleo interno Controla el soporte del bulbo, la compresión y la recuperación. Las dos colas pueden ser de igual ancho o pueden fabricarse con diferentes dimensiones cuando la disposición de montaje es asimétrica. La cola doble no es lo mismo que el bulbo doble Característica Junta tipo renacuajo de cola doble Doble Junta tipo renacuajo de bulbo Número de bulbos de sellado Uno Dos Número de colas de montaje Dos Depende del diseño Propósito principal Proporciona superficies de montaje en ambos lados de un bulbo Proporciona dos posiciones de contacto de sellado separadas Dimensión crítica Ancho de la cola izquierda, ancho de la cola derecha y ubicación del bulbo Espaciado de bulbos y dos espacios de sellado instalados Pregunta de dibujo típica ¿Cómo se retienen ambas colas? ¿Dónde contactan ambos bulbos con el equipo? Para la selección de perfiles de doble bulbo, revise la Guía de diseño de cinta de junta de renacuajo de doble bulbo . ¿Por qué utilizar dos colas de montaje? Una segunda cola debe cumplir con un propósito de montaje o diseño definido. No debe agregarse solo para hacer que la junta parezca más ancha o más pesada. Se puede considerar una construcción de doble cola cuando: El bulbo debe permanecer centrado entre dos placas de retención El equipo utiliza sujetadore...

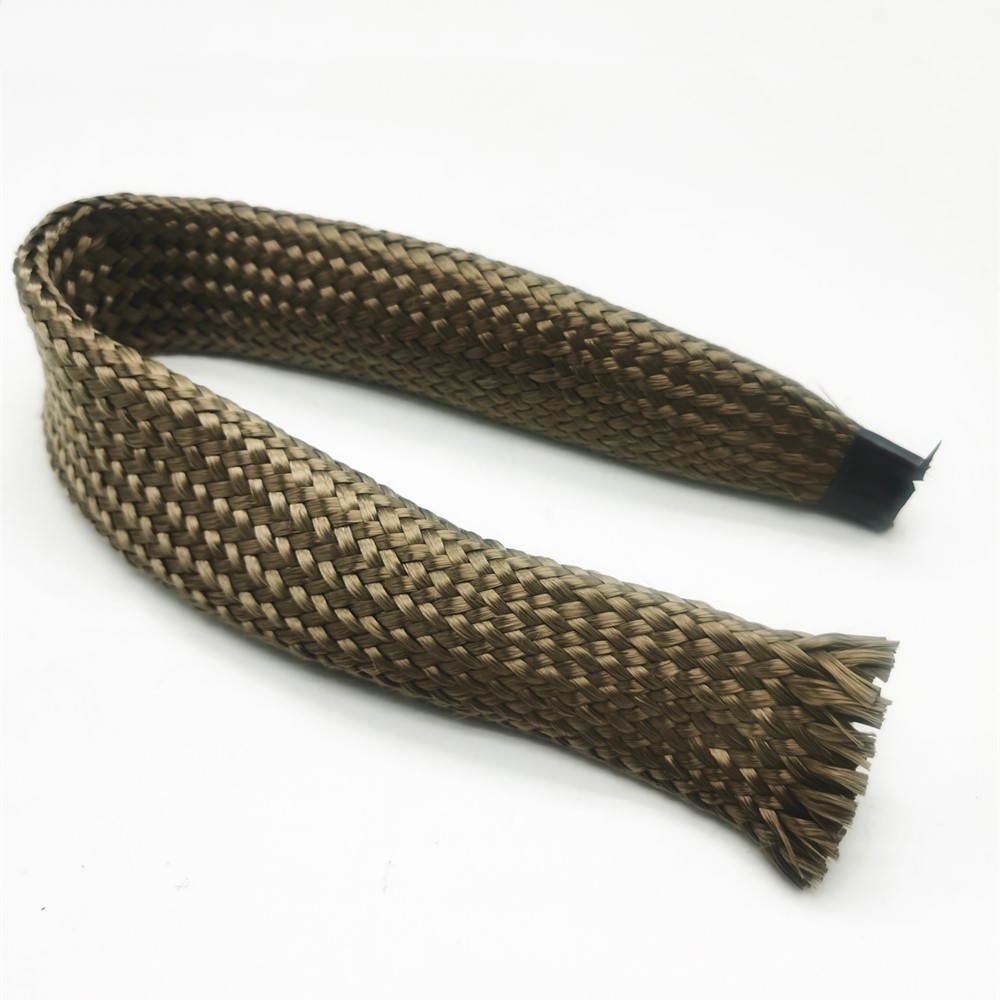

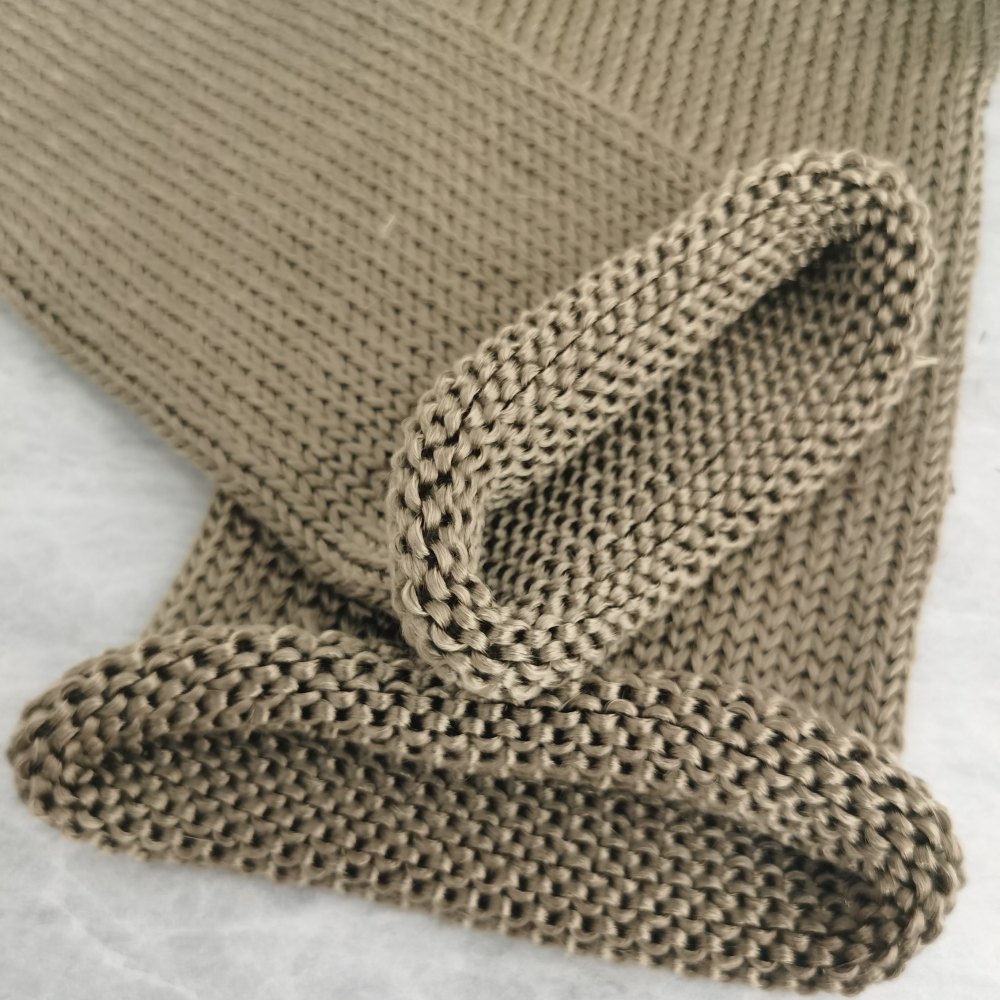

El tramo recto visible suele ser la parte más fácil de medir. Es posible que el manguito deba pasar por encima de una abrazadera, brida, soporte de sensor o soldadura antes de llegar a ese tramo recto. Si el sistema de escape ya está montado, la dirección de instalación disponible puede ser más importante que el diámetro nominal del tubo. Registre tanto las dimensiones del tubo como la ruta que seguirá el manguito. BSTFLEX suministra unfunda aislante de escape de basalto tejidoPara tuberías de escape de motores y generadores. Su tabla de tamaños publicada incluye diámetros interiores nominales de 25, 38, 50, 63, 76, 90, 102 y 127 mm, con otros tamaños disponibles bajo pedido. Estos son tamaños iniciales para una prueba de ajuste, no una garantía de que un manguito específico se ajuste a todos los accesorios de una tubería de ese diámetro. Marque la sección que necesita cobertura. Comience con una foto o un dibujo del recorrido completo del escape. Marque la sección caliente que se va a cubrir, sus puntos de inicio y fin, y el sensor, soporte, colgador, abrazadera y junta de servicio más cercanos. Registre cualquier sección que deba permanecer accesible para inspección o mantenimiento. Un manguito que cubra una conexión de sensor en el dibujo puede generar un problema de servicio, incluso si su diámetro es correcto. Mida a lo largo del eje central de la tubería, incluyendo las curvas, en lugar de medir una línea recta entre los extremos del manguito. Si el manguito se va a cortar antes de la instalación, registre la longitud de cobertura deseada en la pieza instalada y solicite un margen de corte que se acordará tras una prueba de ajuste. Las curvas y los cambios de diámetro pueden alterar la forma en que el manguito textil se asienta sobre la tubería; la longitud de corte en banco plano debe verificarse en el conjunto real. Registre el diámetro exterior de la tubería en más de un punto. Mida el diámetro exterior de la tubería donde se alojará el manguito, incluyendo pintura, recubrimiento u otra capa permanente, si la hubiera. Tome medidas cerca de ambos extremos y a través de la sección más caliente. En una tubería fabricada, observe la ovalidad, las soldaduras y los escalones que podrían enganchar el manguito durante el montaje. Indique si la medida proporcionada corresponde a una muestra o a la tolerancia máxima de producción indicada en el plano del fabricante. Mantenga las dimensiones en una secuencia sencilla, por ejemplo: diámetro exterior del tubo recto; diámetro exterior de la sección ampliada; diámetro máximo de la conexión; longitud de la línea central cubierta. Etiquete cada posición en la foto. Esto permite distinguir entre un manguito que debe ajustarse al tubo y el espacio libre necesario únicamente para la instalación. Encuentra el mayor obstáculo en la ruta de instalación. Decida si el manguito se instalará antes o después de soldar y ensamblar el sistema de escape. Para un manguito deslizante instalado posteriormente, mida la ca...

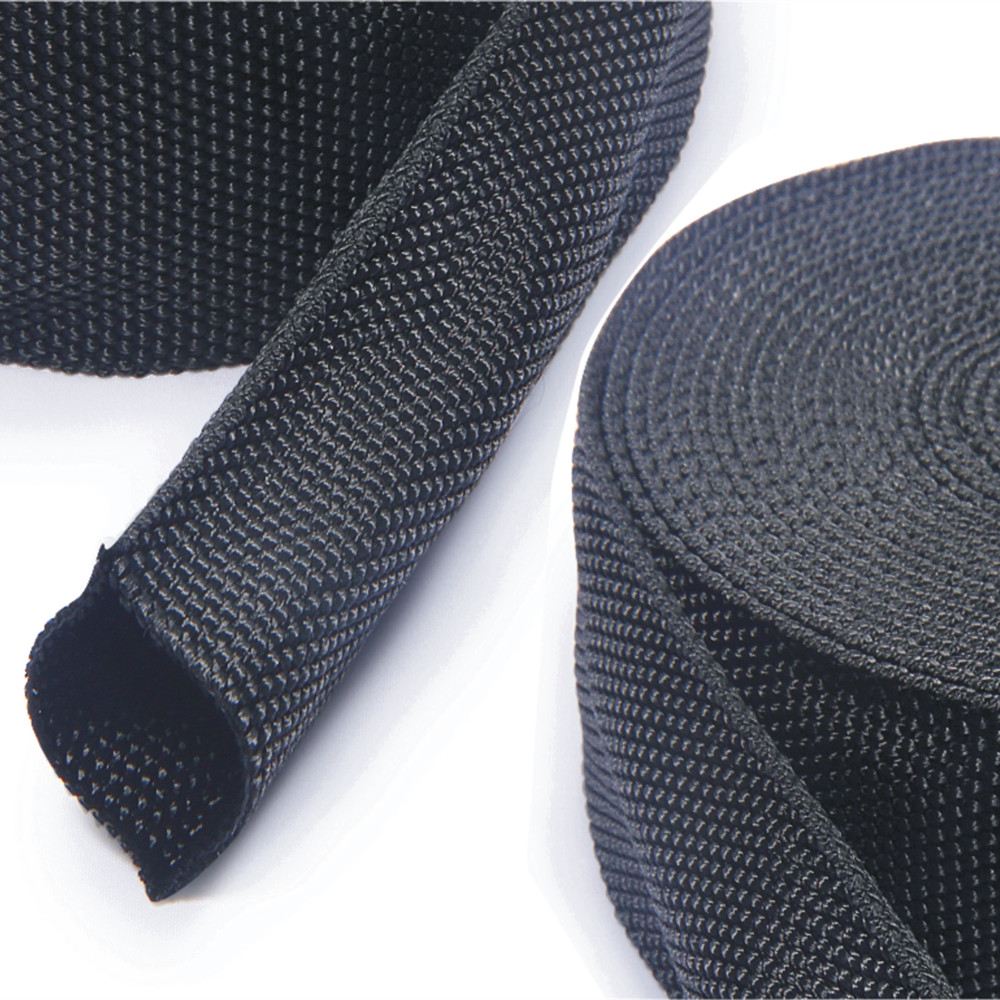

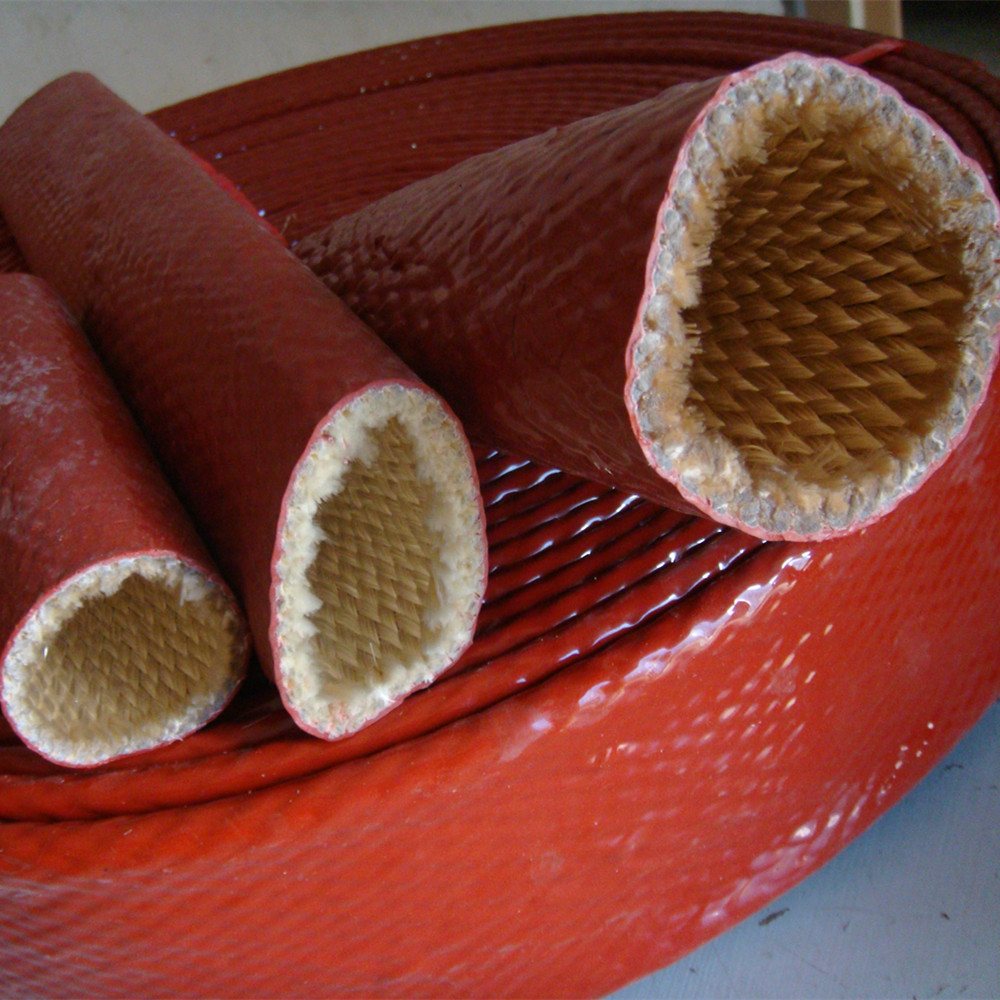

Un cable que pasa junto a una máquina caliente necesita algo más que una funda con una clasificación de alta temperatura. El revestimiento debe ajustarse a la ruta, permitir que las conexiones sigan siendo accesibles y funcionar con los límites térmicos propios del cable. Una funda que sobrevive al entorno no garantiza que los conductores que se encuentran debajo funcionen de forma segura. Funda ignífuga para cables y conductos eléctricos es un revestimiento térmico externo. Las construcciones de fibra de vidrio recubierta de silicona se pueden evaluar para la exposición a equipos calientes cercanos, chispas o salpicaduras fundidas específicas. No sustituyen al aislamiento del cable, al sistema de conductos ni a una instalación ignífuga homologada. Para los fabricantes de maquinaria y los equipos de mantenimiento, comience marcando la sección expuesta en el plano de la ruta del cableado. La gama de BSTFLEX fire sleeve range ofrece formatos tubulares y practicables para revisar dicha sección sin tratar cada cable de la máquina como si fuera la misma aplicación. Identifique qué habrá dentro de la funda Un cable con cubierta, un mazo de cables terminado y un conducto que contiene varios circuitos requieren información diferente. Especifique el ensamblaje real en lugar de pedir un tubo protector basándose únicamente en el tamaño del conductor. Ensamblaje protegido Dimensiones a proporcionar Información de diseño a conservar Cable individual con cubierta Diámetro exterior real, envolvente del conector y longitud de cobertura requerida. Identidad del cable, límites de temperatura, carga operativa y curvatura permitida. Mazo de cables o haz de cables Forma del haz terminado, cambios de diámetro local, ramificaciones y posiciones de los conectores. Separación de circuitos, carga, identificación y acceso a cada derivación. Conducto eléctrico Dimensiones exteriores sobre la cubierta o las corrugaciones del conducto, acoplamientos y accesorios de los extremos. Tipo de conducto, disposición del cable instalado, requisitos de los accesorios y protección ambiental. El tamaño nominal comercial de un conducto no es un sustituto fiable de su diámetro exterior medido. Del mismo modo, el diámetro de un cable no describe un haz completo. Incluya el accesorio más grande a lo largo de la ruta de instalación, pero no convierta dicho accesorio en la única base para el ajuste final de la funda. Revise el calor que entra en el cable y el calor generado en su interior El problema externo puede ser el calentamiento radiante de la pared de un horno, una tubería de proceso caliente o un escape cercano. Primero revise si un cambio de ruta, una separación o una barrera física pueden reducir dicha exposición. A continuación, defina el papel de una funda de protección térmica para cables donde persista la exposición. Un conductor eléctrico bajo carga también produce calor. Su corriente admisible depende del diseño del cable y de las condiciones de instalación, incluida la tempera...

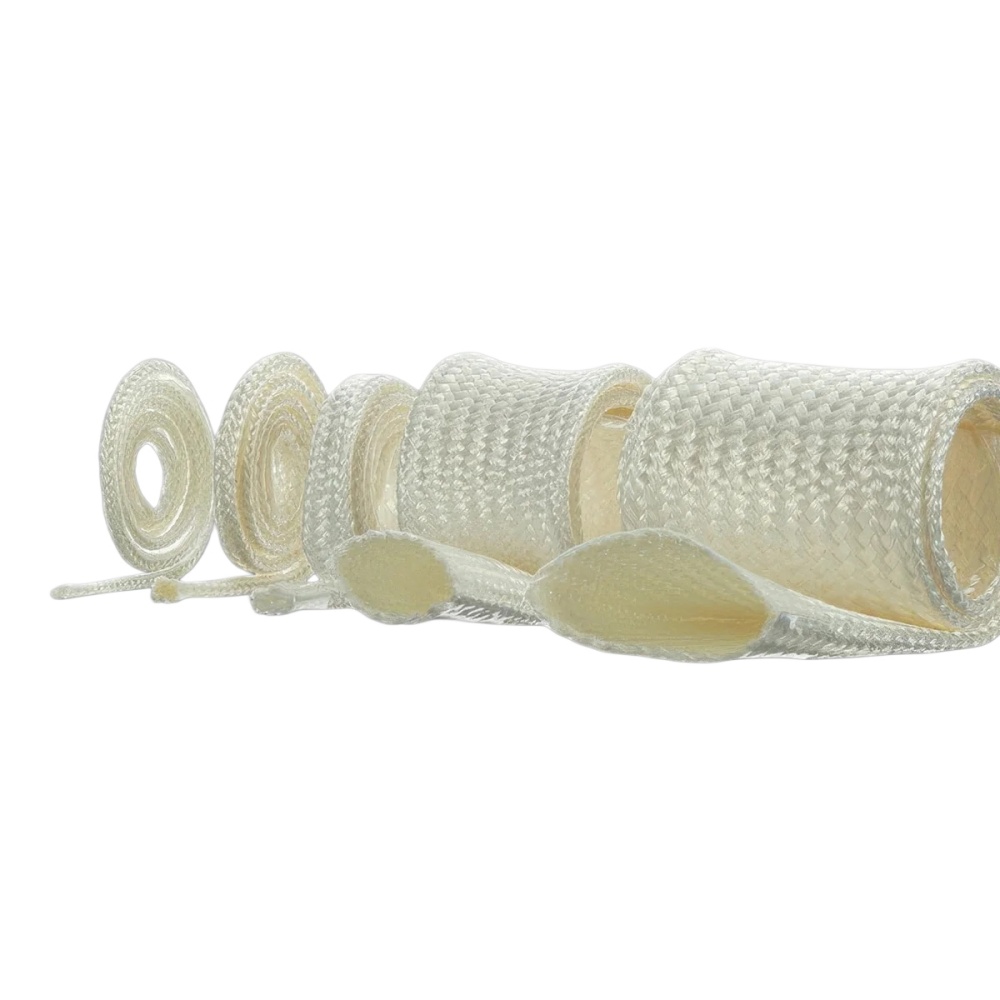

Un cable de termopar guiado junto a la pared de un horno puede encontrarse con una temperatura diferente a la de un cable que atraviesa una abertura caliente. Es posible que ambos necesiten una funda protectora, pero su exposición, la construcción de los cables y los espacios libres de instalación son diferentes. Enviar únicamente el punto de ajuste del horno y un calibre nominal de cable dificulta la selección de la funda adecuada. La Fundas de Fibra de Alúmina es un tejido tubular flexible para protección a alta temperatura alrededor de cables, alambres y otros componentes alargados. Antes de especificarlo para un conjunto de horno, determine qué tocará la funda, qué tan caliente se vuelve su ubicación y si el cableado ya cuenta con su propio aislamiento eléctrico calificado. Mida la exposición en la funda Comience con la ruta real. Marque la sección dentro de la zona caliente, la sección cerca de una puerta o abertura de inspección y la transición hacia el tendido de cables más frío. Identifique si la funda experimenta contacto directo con una superficie caliente, calor radiante, aire en movimiento, la apertura breve de la puerta del horno o calentamiento y enfriamiento repetidos. La temperatura del proceso no describe por sí sola la temperatura en cada punto a lo largo de la funda. Para cada sección, proporcione la temperatura continua prevista, la exposición corta más alta y su duración. Indique con qué frecuencia el equipo realiza ciclos. Si esos valores provienen de un cálculo en lugar de una medición, informe al proveedor qué suposiciones se utilizaron. Solicite los datos de temperatura de la construcción de la funda seleccionada y las condiciones bajo las cuales se estableció la clasificación. El tipo de fibra por sí solo no constituye una clasificación de temperatura completa para la funda terminada o el cable protegido. Determine el tamaño a partir del cable instalado, no del conductor Mida el diámetro exterior del cable completo o mazo de cables en el punto donde se ubicará la funda. Incluya el aislamiento existente, una cubierta protectora y cualquier otra capa debajo de la funda de alúmina. Si la funda debe deslizarse sobre un conector, engaste o terminal, proporcione la dimensión exterior máxima de ese elemento y la longitud de instalación disponible. Registre también las curvas, derivaciones y los lugares donde el cable está sujeto por una abrazadera. Una trenza tubular puede cambiar su diámetro al ajustarse, lo que puede alterar la cobertura y el espesor de la pared a lo largo del recorrido. Pruebe un tramo corto sobre el elemento más grande y luego inspeccione su ajuste en la sección más pequeña. Compruebe si la trenza se abre, se engancha, se amontona o frota contra un borde metálico. Confirme la longitud final después de instalar la funda y terminar los extremos. Separe la protección térmica de la cualificación eléctrica Un tejido cerámico alrededor de un conductor puede formar una capa de un conjunto de cableado. No establece...

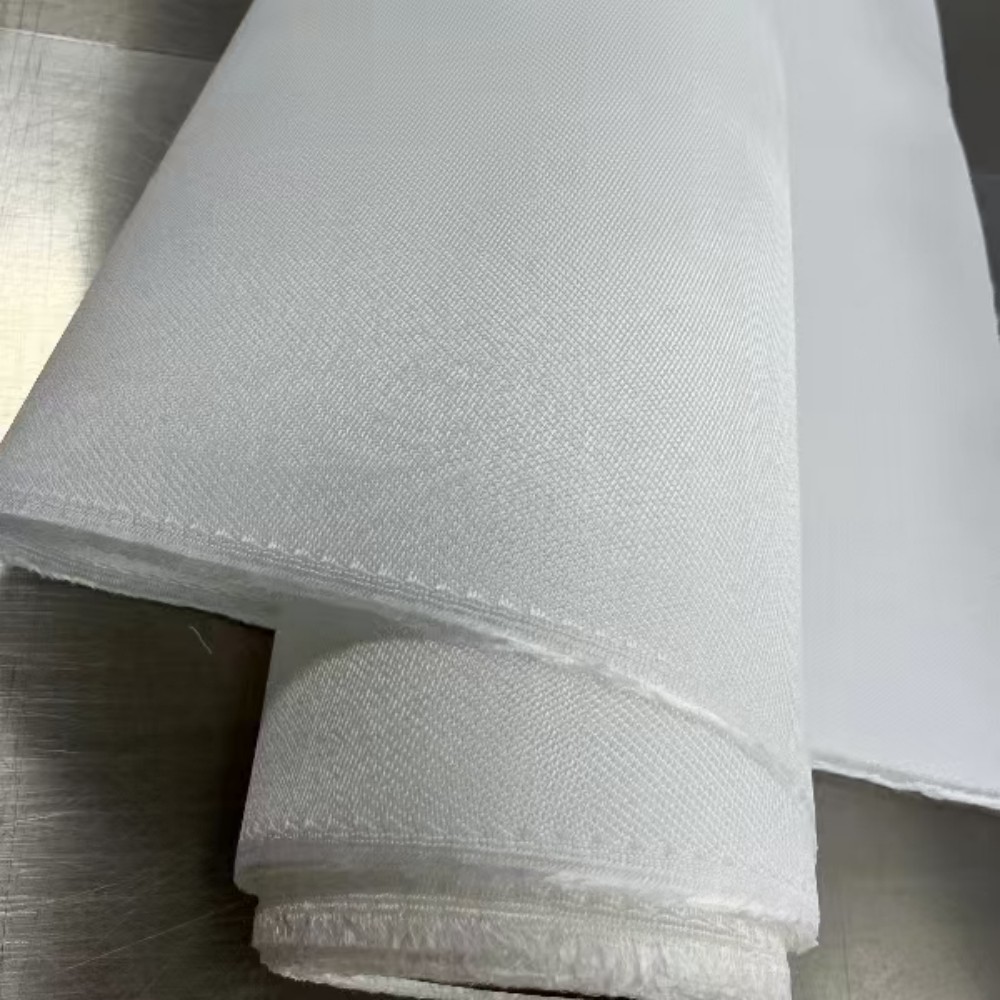

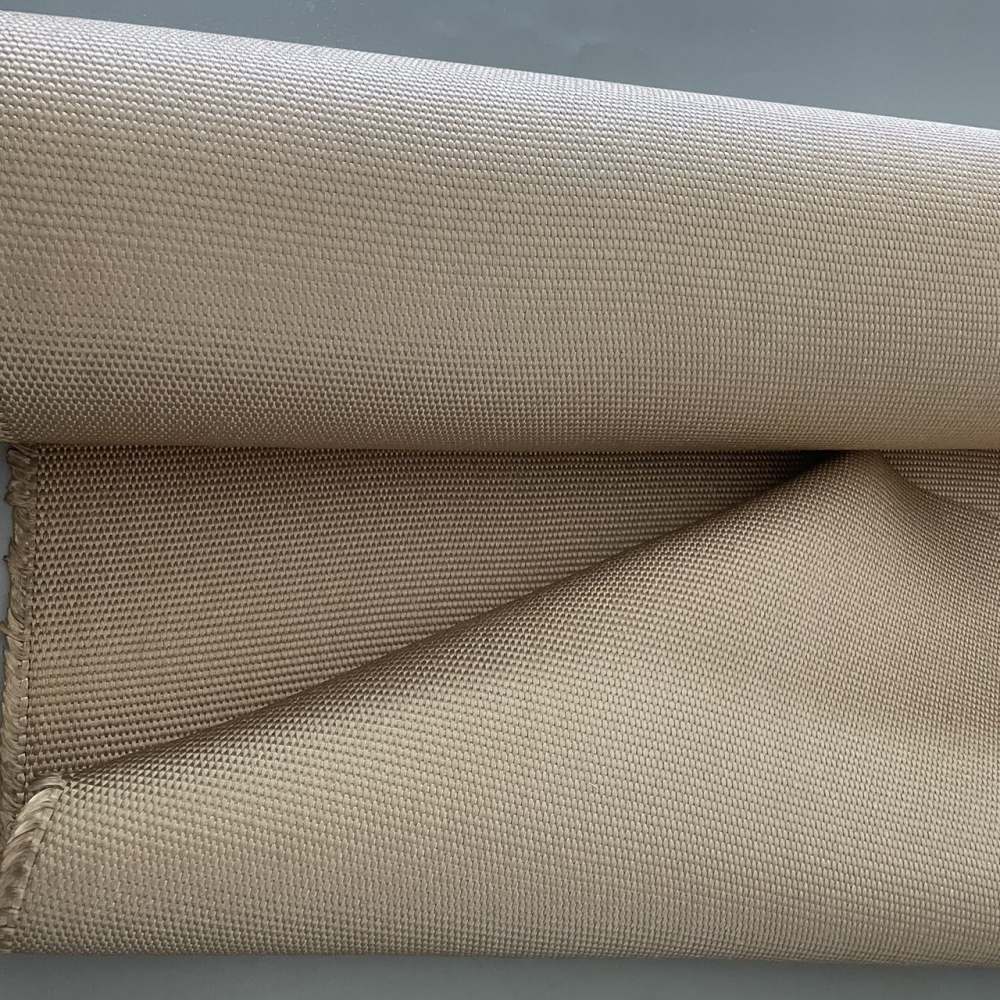

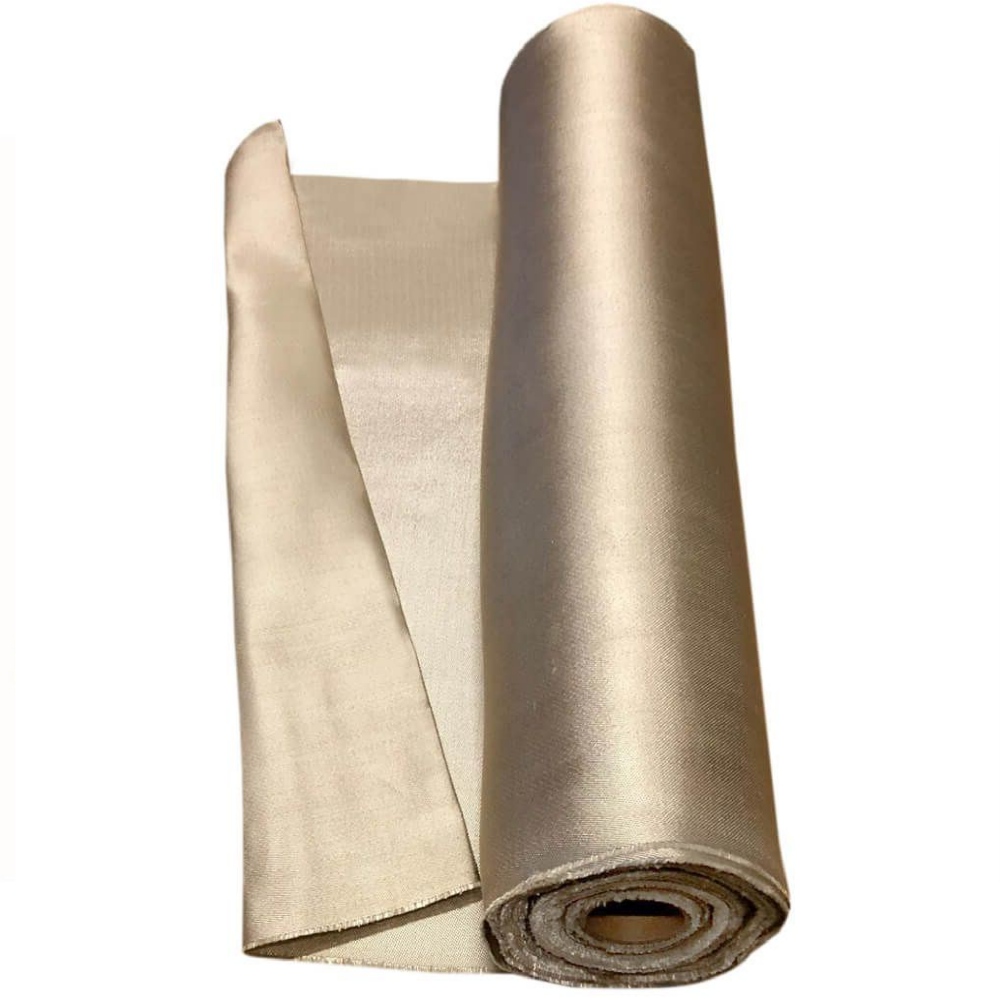

El paño de sílice recubierto de vermiculita combina un tejido textil de alto contenido de sílice con un tratamiento superficial a base de minerales destinado a mejorar la resistencia a la abrasión. El tejido de sílice proporciona la estructura textil subyacente; el tratamiento cambia la superficie que se manipula, corta, cose y expone durante el servicio. BSTFLEX paño de sílice recubierto de vermiculita utiliza una base de tejido de sílice al 96%. Para los compradores que ya están satisfechos con la capacidad térmica de un textil de sílice, la razón para evaluar este acabado suele ser mecánica: el paño debe sobrevivir a la fabricación, la instalación y el mantenimiento, así como a su exposición térmica. Eso hace que el estado de una pieza existente sea un punto de partida útil. ¿Se está desgastando la superficie? ¿Se deshilachan los bordes cortados antes de coser? ¿Aparecen daños junto a un sujetador? Esas observaciones ayudan a determinar si una prueba de revestimiento vale la pena o si el componente necesita una construcción diferente. ¿Qué cambia en la superficie del paño? Un tratamiento de vermiculita añade un acabado protector que contiene minerales al tejido. No reemplaza los hilos de sílice, no cambia su contenido de sílice ni convierte el paño en un tablero de aislamiento rígido. Un deshilachado reducido puede ser un beneficio de los tratamientos de vermiculita formulados adecuadamente. Sin embargo, para un fabricante, la pregunta útil es si el paño en particular se corta y alimenta a través de la producción de manera más consistente. No asuma que cada acabado proporciona el mismo resultado, o que un corte más fácil también demuestra una mayor resistencia al desgarro. Inspeccione una muestra para ver su cobertura de revestimiento, características de manipulación y estado después de doblarla. Compare la cara del paño con su borde cortado. Una superficie que parece uniforme mientras está plana aún debe evaluarse en los pliegues y costuras utilizados en la pieza terminada. Lea el patrón de desgaste antes de cambiar el material Una cara rozada o peluda. Este es un lugar útil para una comparación de abrasión. Registre qué toca el tejido, con qué frecuencia ocurre el contacto y si el roce ocurre mientras está caliente. Compare muestras tratadas y no tratadas en condiciones coincidentes. Inspeccione también el componente en contacto: un revestimiento no debe utilizarse como la única respuesta a un borde afilado expuesto. Un borde cortado suelto. Verifique el método de corte y la cantidad de manipulación antes de que el borde sea encerrado. Evalúe si el tejido tratado retiene un borde trabajable a través de la secuencia de producción real. Mantenga el dobladillo o ribete de borde previsto en la prueba; un resultado favorable en una pequeña muestra plana no establece que el acabado de los bordes se pueda omitir. Un desgarro junto a un ojal, costura o punto de fijación. Comience revisando cómo la carga entra en el tejido. Considere el refuerzo, el ...
