Junta de renacuajo de doble cola: Diseño de montaje, dimensiones y aplicaciones OEM

Un junta de renacuajo de doble cola tiene un bulbo de sellado compresible ubicado entre dos colas de montaje planas. El bulbo forma el contacto de sellado, mientras que las colas se extienden desde ambos lados del bulbo y proporcionan dos áreas para la retención mecánica.

Este perfil es diferente al de una junta de doble bulbo. Una construcción de doble cola tiene un bulbo de sellado y dos pestañas de montaje. Una construcción de doble bulbo tiene dos bulbos compresibles conectados por una sección textil.

La disposición de doble cola puede ser útil cuando un diseñador de equipos desea que el bulbo esté centrado entre dos superficies de retención, requiere sujeción en ambos lados de la línea de sellado o necesita que la carga de montaje se distribuya en un área más amplia.

BSTFLEX fabrica juntas de renacuajo personalizadas y sellos de renacuajo para alta temperatura utilizando diferentes tejidos de cubierta, núcleos internos, dimensiones de bulbo y configuraciones de cola de montaje para hornos industriales, hornos de fundición, estufas, paneles de acceso y equipos térmicos OEM.

¿Qué es una junta de renacuajo de doble cola?

Una junta de renacuajo estándar de una sola cola normalmente tiene un bulbo y una cola plana que se extiende desde un lado del perfil.

Un perfil de doble cola coloca el bulbo entre dos secciones de montaje:

Las dos colas pueden ser de igual ancho o pueden fabricarse con diferentes dimensiones cuando la disposición de montaje es asimétrica.

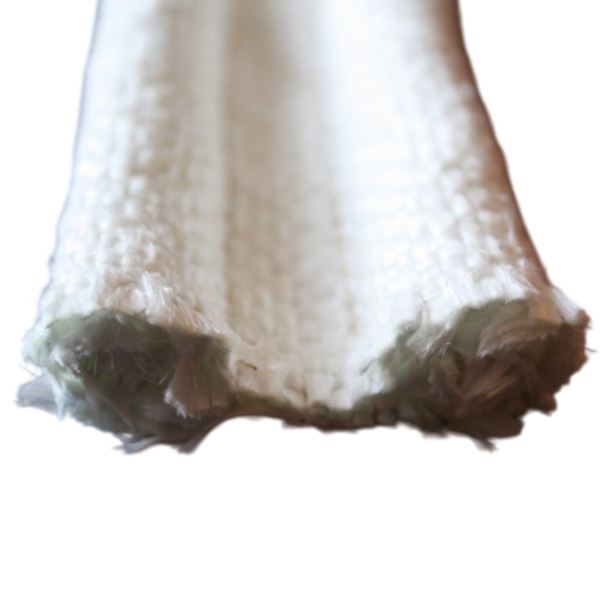

Doble cola no es lo mismo que doble bulbo

Para la selección de perfiles de doble bulbo, revise la Guía de diseño de cinta para junta de renacuajo de doble bulbo .

¿Por qué usar dos pestañas de montaje?

Una segunda pestaña debe cumplir un propósito de diseño o montaje definido. No debe añadirse únicamente para hacer que la junta parezca más ancha o más pesada.

Se puede considerar una construcción de doble pestaña cuando:

• El bulbo debe permanecer centrado entre dos placas de retención
• El equipo utiliza elementos de fijación en ambos lados de la línea de sellado
• La carga de montaje debe distribuirse en ambos lados
• El diseño requiere un perfil de junta simétrico
• Una sola pestaña no puede proporcionar suficiente área de montaje
• La junta se instala entre dos superficies estructurales
• El perfil debe resistir el balanceo o el movimiento lateral
• El plano del OEM ya especifica dos bridas de montaje

Dos pestañas no producen automáticamente un mejor sello. La acción de sellado principal aún se lleva a cabo en el bulbo. Las pestañas posicionan y retienen la junta, pero no deben impedir que el bulbo se comprima correctamente.

Disposiciones comunes de montaje de doble pestaña

Placas de retención de dos lados

Cada pestaña se puede colocar debajo de una placa de retención separada. Esta disposición puede ayudar a mantener el bulbo centrado y reducir el movimiento lateral.

El plano debe definir:

• Ancho de la placa de retención
• Distancia entre las placas de retención
• Espaciado de los elementos de fijación
• Acoplamiento de la pestaña debajo de cada placa
• Holgura entre las placas y el bulbo
• Acabado del borde de la placa

Los bordes de la placa no deben cortar la cubierta ni restringir el movimiento normal del bulbo.

Placa de retención ancha única

A veces, una sola placa puede abarcar ambas pestañas mientras deja el bulbo expuesto a través de una abertura central o una holgura con forma.

Esta configuración requiere un control dimensional cuidadoso. La placa de retención debe asegurar las pestañas sin presionar directamente sobre el bulbo, a menos que el equipo esté diseñado específicamente para ese contacto.

Pernos, tornillos o remaches a través de ambas pestañas

Las dos pestañas se pueden fijar directamente a la estructura de soporte.

Cuando se requieran agujeros, especifique:

• Diámetro del agujero
• Espaciado de los agujeros
• Distancia desde el bulbo
• Distancia desde el borde de la pestaña
• Si los agujeros son suministrados por BSTFLEX o realizados durante la instalación
• Si se requieren ojales u otro refuerzo

Los sujetadores colocados demasiado cerca del bulbo pueden interferir con la compresión o dañar el núcleo.

Montaje en canal o ranura

Una o ambas pestañas pueden deslizarse en un canal o ranura formada.

Para el montaje en canal, proporcione:

• Ancho del canal
• Profundidad del canal
• Holgura de entrada
• Grosor de la pestaña
• Longitud de inserción requerida
• Método utilizado para evitar que la junta se mueva fuera del canal

Especificar ambos anchos de pestaña por separado

Una junta de doble pestaña no debe especificarse únicamente mediante un «ancho de pestaña» general.

El dibujo de sección transversal debe mostrar:

• Ancho de la pestaña izquierda
• Ancho de la pestaña derecha
• Grosor de la pestaña izquierda
• Grosor de la pestaña derecha
• Altura del bulbo
• Ancho del bulbo
• Ancho total del perfil
• Ubicaciones de las puntadas
• Línea central del bulbo
• Dirección de cierre

Incluso cuando se pretende que ambas pestañas sean iguales, acótelas de forma independiente en el plano aprobado.

Perfiles de cola doble simétricos frente a asimétricos

Cola doble simétrica

Un perfil simétrico tiene dos colas de dimensiones iguales o nominalmente iguales.

Esta construcción puede simplificar la orientación cuando ambos lados utilizan la misma disposición de retención. El plano debe seguir identificando el lado caliente y la dirección de instalación si la cubierta, el recubrimiento o la costura no son simétricos.

Cola doble asimétrica

Un perfil asimétrico tiene colas con diferentes anchuras, grosor o funciones de montaje.

Por ejemplo:

• Una cola puede asentarse debajo de una tira de retención ancha
• La otra cola puede encajar en un canal estrecho
• Una cola puede contener orificios para sujetadores
• La cola opuesta puede actuar principalmente como una brida estabilizadora
• Un lado puede requerir mayor holgura respecto al bulbo

Para un diseño asimétrico, marque claramente la orientación izquierda/derecha, interior/exterior o lado caliente/lado frío.

La posición del bulbo es una dimensión crítica de OEM

La junta puede tener la anchura total correcta y, aun así, no alinearse con la trayectoria de sellado prevista.

El plano debe ubicar el bulbo en relación con:

• Las placas de retención
• La línea central de los sujetadores
• La abertura del equipo
• La superficie de contacto de la puerta
• El borde del lado caliente
• El borde del lado frío
• La referencia de montaje

Para trabajos de sustitución, mida la línea de contacto del equipo en lugar de asumir que el bulbo antiguo permanece en su posición original.

No sujete el bulbo con las colas de montaje

El sistema de retención debe asegurar las colas mientras deja el bulbo libre para realizar su función de sellado.

Los problemas de instalación habituales incluyen:

• Placas de retención presionando contra el bulbo
• Sujetadores que atraviesan el núcleo
• El material de la cola plegándose debajo del bulbo
• Bordes de las placas cortando la cubierta de tejido
• Holgura insuficiente para la compresión del bulbo
• Las colas tiran del bulbo alejándolo de la línea de contacto
• Carga de montaje desigual que retuerce el perfil

Una instalación de prototipo debe confirmar que al apretar los sujetadores no se altera la posición prevista del bulbo ni se precarga el bulbo antes de que se cierre la puerta.

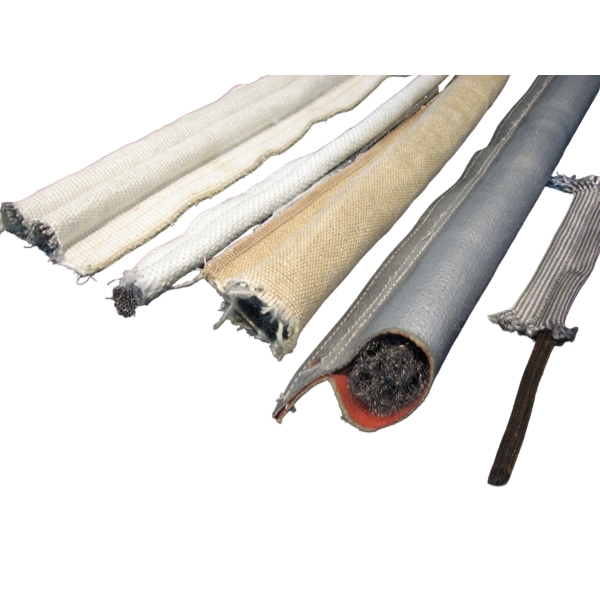

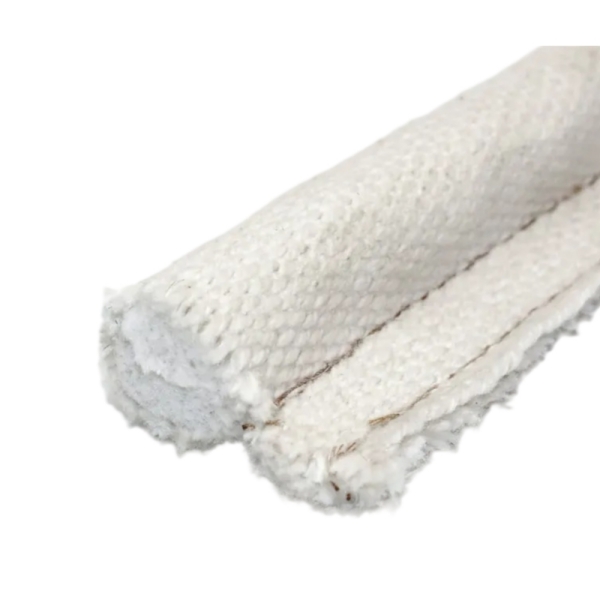

Materiales de cubierta para juntas de estanqueidad tipo renacuajo de doble cola

La geometría de doble cola se puede fabricar utilizando diferentes cubiertas textiles. La selección del material debe basarse en la temperatura y la exposición en la ubicación de la junta en lugar de solo en el nombre del equipo.

Cubierta de fibra de vidrio

La fibra de vidrio se puede considerar para puertas de hornos industriales, paneles de acceso y otros equipos térmicos donde las condiciones de operación verificadas sean adecuadas para la construcción completa de fibra de vidrio.

Las construcciones de fibra de vidrio BSTFLEX existentes incluyen:

• Junta de renacuajo con cubierta de fibra de vidrio y núcleo de fibra de vidrio
• Junta de renacuajo con cubierta de fibra de vidrio y núcleo de acero inoxidable
• Junta de renacuajo con cubierta de fibra de vidrio y núcleo hueco de acero inoxidable

Estas páginas proporcionan referencias de cubierta y núcleo. El perfil de dos colas todavía requiere un plano personalizado independiente.

Cubierta de tela de sílice

La tela de sílice se puede evaluar cuando la aplicación requiere una construcción textil de mayor temperatura.

Para el refuerzo interno metálico, revise la Junta de renacuajo con cubierta de tela de sílice y núcleo de Inconel .

Cubierta de tejido cerámico

El tejido cerámico se puede considerar para aplicaciones exigentes en hornos, estufas y tratamientos térmicos.

Para una referencia de núcleo cerámico no metálico, revise la Junta de renacuajo con cubierta de tejido cerámico y núcleo cerámico .

Cubiertas textiles recubiertas

Las construcciones recubiertas de silicona, recubiertas de PTFE, tratadas con vermiculita o aluminizadas se pueden evaluar cuando la aplicación requiere características superficiales específicas.

El revestimiento no debe seleccionarse independientemente de la temperatura, la flexibilidad, la exposición química y los requisitos de montaje.

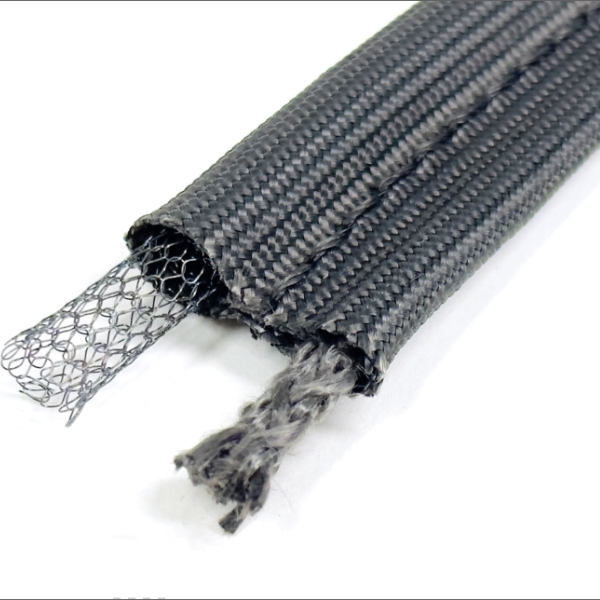

Opciones de núcleo para un perfil de doble cola

El número de colas no determina el tipo de núcleo.

Las construcciones internas disponibles pueden incluir:

• Núcleo de fibra de vidrio
• Núcleo de cuerda de fibra de vidrio
• Núcleo de cuerda de sílice
• Núcleo de fibra cerámica
• Núcleo de malla de acero inoxidable
• Núcleo hueco de acero inoxidable
• Núcleo de malla de Inconel
• Núcleos reforzados específicos para la aplicación

Un perfil con núcleo de cuerda puede proporcionar una estructura interna a base de fibra, mientras que un núcleo de malla metálica proporciona una combinación diferente de refuerzo y comportamiento de compresión.

Para la terminología del núcleo de cuerda y la selección de tamaños, consulte la Tadpole Gasket Rope Selection Guide .

Compresión de la junta de doble cola

Las dos colas no crean el sello de compresión principal. La compresión se controla principalmente mediante el bulbo y el núcleo interno.

Si se conocen la altura libre del bulbo y la altura instalada, la compresión dimensional nominal se puede calcular como:

Compresión (%) = (Altura libre del bulbo - Altura instalada del bulbo) / Altura libre del bulbo × 100

Este cálculo no determina la fuerza de cierre ni confirma que un porcentaje de compresión en particular sea adecuado.

Evaluar:

• Material del núcleo
• Densidad del núcleo
• Tamaño del bulbo
• Espacio instalado
• Fuerza de cierre
• Recuperación tras la apertura
• Ciclos térmicos
• Variación del espacio alrededor del equipo

Aplicaciones en puertas de hornos industriales

Se puede considerar una junta para puerta de horno de doble pestaña cuando la puerta o el marco ofrecen superficies de montaje en ambos lados de la vía de sellado.

Las aplicaciones potenciales incluyen:

• Puertas de hornos por lotes
• Paneles de acceso de hornos de pintura en polvo
• Puertas de hornos de entrada
• Cubiertas de hornos de secado
• Puertas de hornos de curado
• Paneles de inspección de hornos transportadores
• Aberturas de acceso de hornos de tratamiento térmico

Para una mayor selección de materiales y reemplazos, revise la Guía de juntas de renacuajo para puertas de hornos industriales .

Aplicaciones en puertas de hornos y muflas

Para las puertas de hornos y muflas, la cubierta y el núcleo deben seleccionarse de acuerdo con la temperatura y la exposición mecánica en la línea de sellado real.

Las pestañas dobles pueden ayudar a la retención, pero no aumentan la capacidad de temperatura del tejido o del núcleo.

Compruebe si hay:

• Fugas de gas caliente
• Calor radiante
• Contacto con el borde refractario
• Expansión del marco de la puerta
• Fricción mecánica
• Temperatura de la placa de retención
• Expansión de los elementos de fijación

Revise la Guía de selección de juntas de renacuajo para puertas de hornos para conocer las consideraciones sobre la cubierta y el núcleo a alta temperatura.

Aplicaciones en conductos, compuertas y paneles de acceso

Los perfiles de doble pestaña también se pueden considerar para conductos, compuertas y paneles de acceso removibles cuando el equipo tiene superficies de montaje en ambos lados de una vía de sellado central.

Para estas aplicaciones, defina:

• Diferencial de presión
• Composición del gas de proceso
• Vibración
• Movimiento del panel
• Frecuencia de apertura
• Fuga admisible
• Método de montaje

Una junta de renacuajo textil no debe describirse como estanca a los gases o con clasificación de presión sin la validación adecuada a nivel de equipo.

Juntas de marco de imagen sin fin de doble cola

Un perfil de doble cola también se puede fabricar en un ensamblaje de marco cerrado rectangular, cuadrado, redondo o personalizado.

Para un marco conformado, el plano debe definir:

• Referencia de dimensión del marco
• Orientación del bulbo
• Orientación de la cola izquierda y derecha
• Radios de esquina
• Ubicación de la junta
• Control de torsión del perfil
• Dispositivo de retención en todos los lados

Consulte la Guía de juntas de renacuajo para marcos de cuadros sin fin para las especificaciones de marcos, esquinas y juntas.

Juntas de renacuajo de doble cola de repuesto

Una junta de doble cola vieja puede estar estirada, comprimida o rota. No reproduzca sus dimensiones desgastadas sin medir también el equipo.

Registrar:

• Altura libre del bulbo donde se pueda establecer
• Ancho del bulbo
• Ancho de la cola izquierda
• Ancho de la cola derecha
• Ancho total del perfil
• Grosores de la cola
• Construcción del núcleo
• Material de la cubierta
• Holgura cerrada del equipo
• Posiciones de las placas de retención
• Espaciado de los elementos de fijación
• Recorrido total de la junta

Utilice la Guía de medición de reemplazo de juntas de renacuajo para documentar las dimensiones de la muestra vieja y del equipo.

Proceso de desarrollo de OEM

BSTFLEX admite el desarrollo personalizado basado en planos a través de suservicio de fabricación de juntas de renacuajo personalizadas.

Un proceso de desarrollo típico de doble cola incluye:

1. Revisión de aplicación y temperatura
2. Revisión de la sección transversal del equipo
3. Confirmación de la posición del bulbo
4. Confirmación de las dimensiones de la cola izquierda y derecha
5. Revisión del sistema de montaje y retención
6. Selección de cubierta y núcleo
7. Fabricación de prototipos
8. Evaluación de ajuste y compresión por parte del cliente
9. Aprobación de planos o muestras
10. Suministro de producción

Lista de verificación de inspección de prototipos

Lista de verificación de RFQ para una junta Double Tail Tadpole Gasket

Preguntas frecuentes

¿Qué es una junta renacuajo de doble cola?

Es una junta de bulbo y cola con un bulbo de sellado compresible y dos colas de montaje planas que se extienden desde lados opuestos del bulbo.

¿Es una junta de doble cola lo mismo que una junta de doble bulbo?

No. Una junta de doble cola tiene un bulbo y dos colas de montaje. Una junta de doble bulbo tiene dos bulbos de sellado.

¿Tienen ambas colas que ser del mismo ancho?

No. Las colas pueden ser iguales o fabricarse con diferentes dimensiones según la disposición de montaje. Ambos anchos deben mostrarse por separado en el dibujo.

¿Pueden ambas colas contener orificios de montaje?

Sí, cuando el diseño del equipo requiere orificios. El diámetro del orificio, el espaciado, la distancia al borde y la relación con el bulbo deben definirse antes de la producción.

¿Se puede fabricar una junta de doble cola como un marco sin fin?

Sí. Un perfil de doble cola se puede fabricar en un marco cerrado rectangular, redondo o personalizado, sujeto a revisión de material, esquinas, juntas y geometría.

¿Puede BSTFLEX reproducir una junta de doble cola existente?

Sí. El desarrollo puede comenzar a partir de un dibujo de sección transversal, una muestra física y mediciones de equipos. Una junta gastada debe complementarse con las dimensiones reales de la separación y el montaje.

¿Qué núcleo es mejor para una junta de doble pestaña?

No existe un mejor núcleo universal. Las construcciones de fibra de vidrio, cuerda, cerámica, acero inoxidable, malla hueca e Inconel ofrecen diferentes características de compresión y refuerzo. La selección depende de la aplicación real.

Solicitar una junta de renacuajo de doble pestaña personalizada

BSTFLEX fabrica juntas de renacuajo de doble pestaña, sellos de renacuajo de dos pestañas y perfiles de juntas con bulbo central personalizado para proyectos de fabricantes de equipos originales y reemplazos industriales.

Envíe el dibujo de sección transversal que muestre el bulbo, ambas pestañas, el ancho total y la disposición de montaje. Incluya la temperatura de operación, la separación cerrada, la longitud requerida, la cantidad y la información de la muestra disponible.

Para perfiles asimétricos, identifique claramente el lado caliente, el lado frío, la pestaña izquierda, la pestaña derecha y la dirección de instalación en el dibujo.

Contacte a BSTFLEX para obtener una cotización de junta de renacuajo de doble pestaña personalizada.
