Junta de renacuajo en marco de cuadro sin fin: dimensiones, esquinas y fabricación a medida

Un junta tipo renacuajo para marco de cuadro sin fin es un conjunto de sellado cerrado y terminado, fabricado para seguir el perímetro rectangular, cuadrado, circular o específico de un equipo. En lugar de suministrarse únicamente en longitudes rectas de junta tipo renacuajo para su corte y unión en campo, el perfil se fabrica formando un marco completo según las dimensiones y la orientación de montaje del cliente.

El marco cerrado puede ayudar a un fabricante de equipos originales (OEM) o al equipo de mantenimiento a controlar la posición del bulbo, la geometría de las esquinas y el ajuste general antes de la instalación. Sin embargo, las palabras "marco sin fin" por sí solas no definen las dimensiones, los materiales, el núcleo, la construcción de las esquinas o la ubicación de la unión.

Una especificación completa debe identificar la referencia del marco, el perfil del bulbo, la pestaña de montaje, el material de cubierta, la construcción del núcleo, la geometría de las esquinas, el espacio de compresión y las condiciones de operación.

BSTFLEX fabrica juntas tipo renacuajo personalizadas y sellos tipo renacuajo para alta temperatura para hornos industriales, hornos de fundición, estufas, cerramientos térmicos y equipos OEM. Los perfilados de marco cerrado se pueden desarrollar a partir de planos del cliente, mediciones de equipos o muestras aprobadas.

¿Qué es una junta tipo renacuajo para marco de cuadro sin fin?

Una junta lineal estándar tipo renacuajo se suministra normalmente en una longitud recta o en un rollo continuo. El instalador corta el material y determina cómo se unirán las esquinas y los extremos.

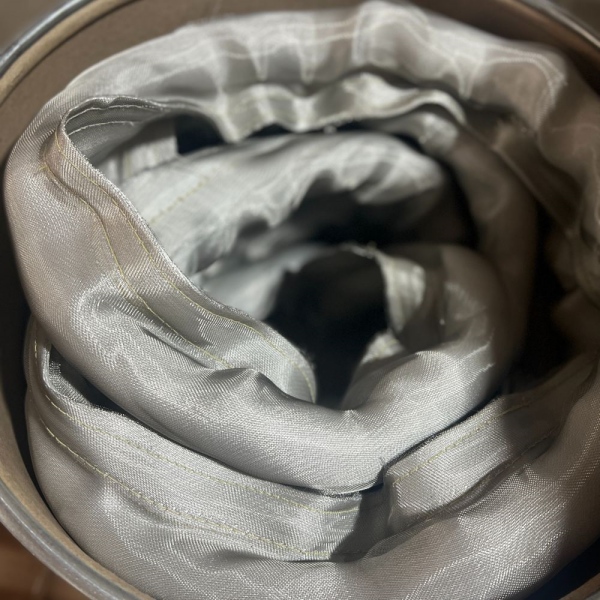

Una junta de marco de imagen sin fin se suministra como un perfil cerrado completo. Para un ensamblaje rectangular, normalmente incluye cuatro secciones rectas y cuatro esquinas dispuestas según la abertura del equipo.

El marco completado se puede fabricar para:

• Puertas de horno rectangulares
• Paneles de acceso a hornos cuadrados
• Puertas de cámara térmica
• Aberturas de inspección de hornos
• Tapas de acceso a calderas
• Paneles de acceso a conductos
• Cerramientos OEM personalizados
• Aberturas de equipos redondas, ovales o irregulares

Sin fin no significa necesariamente sin costuras

En esta categoría de productos, "sin fin" describe generalmente la forma cerrada acabada de la junta. No debe interpretarse automáticamente como una construcción textil completamente libre de uniones.

Dependiendo del perfil, los materiales y el método de fabricación, el marco puede contener uno o más puntos de cierre diseñados, uniones cosidas o transiciones de esquinas fabricadas.

A efectos de adquisición, confirme:

• Cómo se cierra el marco
• Dónde se encuentra la unión de cierre
• Si el abultamiento continúa a través de la unión
• Cómo se remata la cubierta en la unión
• Si la unión se encuentra en una sección recta o cerca de una esquina
• Si la posición de la unión debe controlarse en el plano

No describa el producto como sin costuras a menos que la construcción de fabricación real aprobada respalde esa afirmación.

Marco sin fin, forma de anillo y junta de renacuajo lineal

Los términos no deben usarse indistintamente sin un plano. Un marco de cuadro rectangular y una forma de anillo circular pueden usar los mismos materiales de cubierta y núcleo, pero requieren especificaciones geométricas diferentes.

Elija una referencia de dimensión del marco

El ancho y la altura de un marco están incompletos a menos que la referencia de medición esté claramente identificada.

Por ejemplo, un "marco de 800 × 600 mm" podría describir:

• La abertura interior libre
• El borde exterior de la junta
• La línea central del bulbo
• El borde interior del bulbo
• El borde exterior de la aleta de montaje
• Las dimensiones de la puerta del equipo en lugar de las dimensiones de la junta

Estos valores no son equivalentes.

El plano debe mostrar la referencia seleccionada con flechas y puntos de referencia. No pida al fabricante que infiera el tamaño de marco previsto únicamente a partir de la abertura del equipo.

Especifique el perfil de renacuajo por separado del tamaño del marco

Las dimensiones del marco definen la geometría general. La sección transversal del renacuajo define cómo sella y se monta el marco.

El dibujo de la sección transversal debe incluir:

• Altura del bulbo libre
• Ancho del bulbo
• Diámetro del bulbo donde la sección es redonda
• Ancho de la cola
• Grosor de la cola
• Ancho total del perfil
• Ubicación de la costura
• Orientación del bulbo
• Orientación de la cola
• Dirección de cierre

Para trabajos de reemplazo, use la Guía de medición de reemplazo de junta de renacuajo para registrar las dimensiones del bulbo, la cola, el ancho total, la holgura instalada y el perímetro.

La orientación del bulbo debe mostrarse en el dibujo

Se puede fabricar un marco acabado con el bulbo posicionado hacia la abertura interior, hacia el perímetro exterior o a lo largo de otra línea de contacto específica de la aplicación.

La cola también puede extenderse:

• Hacia adentro hacia la abertura
• Hacia afuera alejándose de la abertura
• Hacia el lado caliente
• Hacia el lado frío
• Detrás de una tira de retención
• Dentro de un canal de montaje conformado

Un marco con el ancho y la altura correctos aún puede no ser utilizable si el bulbo o la cola miran en la dirección incorrecta.

Muestre el lado caliente, el lado frío, el lado de la puerta, el lado del marco y la dirección de cierre en el dibujo siempre que la orientación sea importante.

La construcción de esquinas requiere una revisión separada

Las esquinas son una de las razones principales para especificar un marco de cuadro preformado en lugar de suministrar solo longitudes rectas.

En una esquina de 90 grados, las trayectorias interior y exterior del textil tienen longitudes diferentes. El bulbo y la cola de montaje deben hacer la transición alrededor de la esquina sin amontonamiento, estiramiento, torsión o desplazamiento excesivos.

La construcción de esquina adecuada depende de:

• Diámetro del bulbo
• Ancho de la cola
• Material de la cubierta
• Material del núcleo
• Densidad del núcleo
• Radio de la esquina interior
• Holgura exterior
• Orientación del perfil
• Tolerancia de marco requerida

Esquinas cuadradas

Una abertura de equipo cuadrada no requiere automáticamente una esquina textil afilada de radio cero. Es posible que la junta necesite un radio interno pequeño o una transición fabricada para evitar la distorsión.

El dibujo debe indicar si el equipo requiere:

• Un marco exterior visualmente cuadrado
• Un radio de esquina interior definido
• Un radio de línea central de bulbo definido
• Una transición ingleteada o fabricada
• Una esquina adaptada a una muestra OEM existente

Esquinas redondeadas

Una esquina redondeada puede reducir la gravedad del cambio de dirección, pero el radio correcto aún depende del tamaño del perfil y de la construcción del material.

Proporcione la referencia del radio claramente. Un radio interior, un radio exterior y un radio de línea central de bulbo son dimensiones diferentes.

Aceptación de esquinas

Durante la aprobación de la muestra, inspeccione:

• Continuidad del bulbo a través de la esquina
• Posición del bulbo en relación con la superficie de contacto
• Planitud de la cola debajo de los elementos de sujeción
• Arrugamiento de la cubierta o tensión excesiva
• Condición de la costura
• Ajuste de la esquina después de que cierra la puerta

Una esquina visualmente pulida no es suficiente si el bulbo se aparta de la pista de sellado requerida.

La ubicación de la junta debe controlarse

Donde el método de fabricación requiere una junta de cierre, es posible que el cliente deba definir una zona de junta aceptable.

La junta debe evaluarse en relación con:

• Movimiento de la bisagra
• Presión del pestillo
• Ubicación de temperatura más alta
• Exposición directa a gases calientes
• Fricción mecánica
• Roturas de la tira de retención
• Acceso para inspección

Una junta ubicada en la parte superior de la puerta de un horno puede ser aceptable, mientras que otro diseño puede requerir la junta en una sección lateral de baja tensión.

Si la ubicación de la junta importa, identifíquela en el plano en lugar de permitir que varíe entre lotes de producción.

Marcos de bulbo simple, doble bulbo y doble cola

Un marco sin fin describe la forma del perímetro terminado. No limita la junta a un solo perfil de sección transversal.

Se puede desarrollar un marco personalizado a partir de:

• Junta tipo renacuajo de bulbo simple

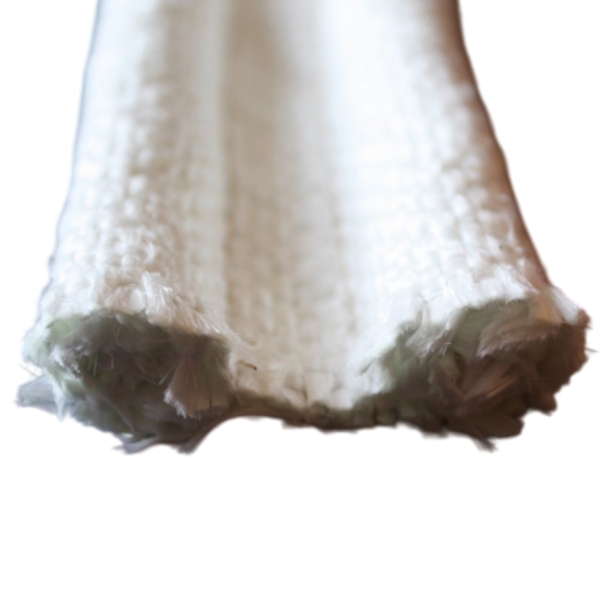

• Junta tipo renacuajo de doble bulbo
• Junta tipo renacuajo de doble cola
• Perfil de bulbo hueco
• Perfil de bulbo reforzado
• Perfil personalizado específico para la aplicación

Para un diseño de doble bulbo, se deben definir la trayectoria de cada bulbo y el espacio de instalación. Revise la Guía de diseño de juntas tipo renacuajo de doble bulbo antes de convertir un perfil lineal de doble bulbo en un marco cerrado.

Un perfil de doble cola es diferente de un perfil de doble bulbo. La sección transversal debe mostrar claramente si el diseño utiliza dos bulbos de sellado o un bulbo con dos colas de montaje.

Materiales de cubierta y núcleo para marcos de renacuajo sin fin

La geometría de marco cerrado se puede combinar con diferentes construcciones de cubierta y núcleo. La selección del material debe basarse en la temperatura real, la compresión, la abrasión, la exposición al proceso y los requisitos mecánicos.

Cubierta de fibra de vidrio con núcleo de fibra de vidrio

Se puede considerar una construcción a base de fibra cuando se requiere compresión flexible no metálica y las condiciones de servicio verificadas son adecuadas.

Revise la Junta de renacuajo de cubierta de fibra de vidrio y núcleo de fibra de vidrio como referencia de material y núcleo.

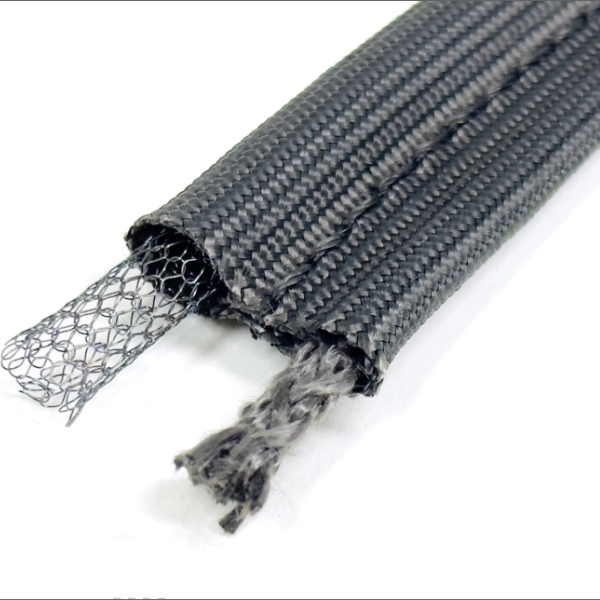

Cubierta de fibra de vidrio con núcleo de acero inoxidable

Un núcleo de acero inoxidable proporciona soporte metálico interno y una respuesta de compresión diferente a la de un núcleo de fibra.

Revise la Junta de renacuajo de cubierta de fibra de vidrio y núcleo de acero inoxidable donde se requiera una construcción interna reforzada.

Cubierta de fibra de vidrio con núcleo hueco de acero inoxidable

Un núcleo metálico hueco proporciona una estructura interna de centro abierto. Se puede evaluar donde la junta requiere una deformación útil dentro de la fuerza de cierre disponible.

Revise la Junta de renacuajo de cubierta de fibra de vidrio y núcleo hueco de acero inoxidable .

Cubierta de sílice con núcleo de Inconel

Para aplicaciones térmicas más exigentes que requieren un tejido de alta temperatura y soporte metálico interno, el marco se puede evaluar utilizando una construcción de sílice e Inconel.

Consulte la Junta de renacuajo de cubierta de tela de sílice y núcleo de Inconel .

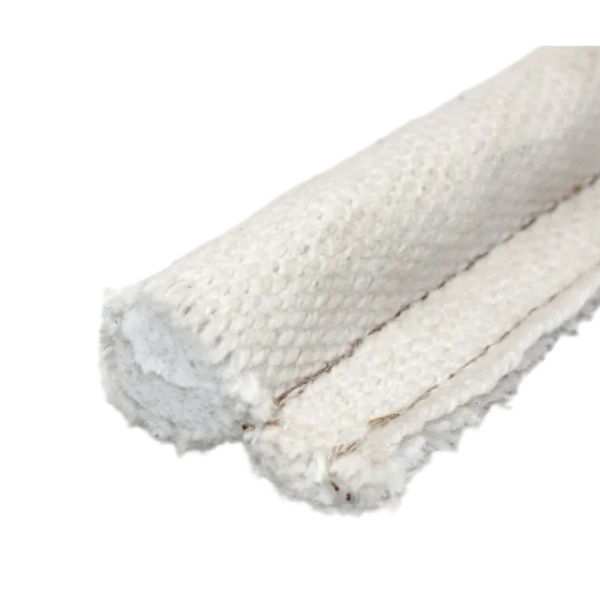

Tejido cerámico con núcleo cerámico

Se puede considerar una combinación de tejido cerámico y núcleo cerámico para equipos térmicos exigentes que requieren una construcción interna no metálica de alta temperatura.

Consulte la Junta de renacuajo de cubierta de tejido cerámico y núcleo cerámico .

Estas páginas de productos proporcionan referencias de materiales. La geometría final del marco cerrado, las esquinas y la construcción de las juntas todavía requieren un plano y una aprobación por separado.

Se debe comprobar la compresión en todo el marco

Un marco de junta rectangular puede experimentar diferentes espacios instalados en el lado de la bisagra, el lado del pestillo, la parte superior, la parte inferior y las esquinas.

Registre el espacio cerrado mínimo y máximo alrededor de todo el perímetro. No seleccione el bulbo basándose únicamente en un valor promedio.

Si se conocen la altura libre del bulbo y la altura instalada, la compresión dimensional nominal se puede calcular como:

Compresión (%) = (Altura libre del bulbo - Altura instalada del bulbo) / Altura libre del bulbo × 100

Este cálculo describe únicamente la reducción geométrica. No establece la fuerza de cierre requerida ni demuestra que la compresión seleccionada sea aceptable para la cubierta y el núcleo.

Durante la aprobación de la muestra, evalúe:

• Esfuerzo de cierre de la puerta
• Contacto del bulbo en los cuatro lados
• Compresión en cada esquina
• Recuperación del bulbo después de la apertura
• Retención de la cola
• Movimiento del marco durante el funcionamiento

No utilice un marco sobredimensionado para compensar la distorsión de la puerta

Un marco con junta preformada no puede corregir todos los problemas de los equipos.

Antes de aumentar el tamaño del bulbo o cambiar las dimensiones del marco, inspeccione:

• Alineación de la puerta
• Estado de las bisagras
• Ajuste del pestillo
• Planitud del marco
• Estado de la tira de retención
• Bordes afilados
• Distorsión térmica
• Fuga localizada de gas caliente

Un bulbo más grande puede aumentar la fuerza de cierre y crear una compresión excesiva en la parte más ajustada del marco.

Marco de imagen sin fin frente a junta lineal unida en campo

La elección correcta depende del diseño del equipo, la capacidad de instalación, la cantidad y el control dimensional requerido.

Marcos de juntas de renacuajo sin fin de repuesto

Para un marco existente, no dependa únicamente de las dimensiones de la junta retirada. El marco viejo puede estar estirado, permanentemente comprimido o distorsionado.

Proporcionar:

• Muestra del marco existente
• Muestra del perfil transversal
• Dimensiones de la abertura del equipo
• Dimensiones de la línea de contacto del bulbo
• Dimensiones de la tira de retención
• Radios de las esquinas
• Ubicación de la junta
• Mediciones de espacio cerrado en frío
• Temperatura de funcionamiento
• Fotografías que muestran la orientación instalada

Etiquete cada dimensión según su origen:

• Dibujo original del OEM
• Junta de repuesto sin usar
• Muestra de junta desgastada
• Medición del equipo
• Valor estimado o no confirmado

Proceso de desarrollo de OEM

BSTFLEX admite el desarrollo basado en dibujos a través de su Custom Tadpole Gasket Manufacturing servicio.

Una secuencia típica de desarrollo puede incluir:

1. Revisión de aplicación y temperatura
2. Confirmación del perfil de sección transversal
3. Confirmación de la referencia del marco y la geometría general
4. Revisión de la orientación del bulbo y la cola
5. Selección del material de la cubierta y del núcleo
6. Revisión de la construcción de esquinas y uniones
7. Fabricación del marco prototipo
8. Evaluación del ajuste y la compresión del cliente
9. Aprobación de dibujo o muestra
10. Producción por lotes

La producción debe basarse en un dibujo aprobado, una muestra aprobada o una referencia maestra acordada en lugar de una descripción informal del tamaño del marco.

Inspección y aceptación de prototipos

Antes de aprobar el marco para su producción, inspeccione el prototipo en comparación con el dibujo y el equipo.

Cuando el equipo tenga un requisito definido de fugas, eficiencia térmica o contención de procesos, realice la prueba de sistema aplicable. El contacto visual por sí solo no demuestra un rendimiento estanco a los gases o resistente a la presión.

Aplicaciones para juntas tipo renacuajo de marco continuo (picture frame)

Se pueden considerar juntas de renacuajo de marco cerrado personalizadas para:

• Puertas de hornos industriales por lotes
• Puertas de hornos de pintura en polvo
• Puertas de acceso a hornos de tipo caminable
• Puertas de hornos de tratamiento térmico
• Paneles de acceso a hornos cerámicos
• Puertas de inspección de calderas
• Puertas de cámaras térmicas
• Cubiertas de acceso a conductos
• Paneles de equipos de control de contaminación
• Cerramientos de alta temperatura
• Equipos de calefacción OEM

Para la selección del material y el núcleo de los hornos industriales, consulte la Guía de juntas de renacuajo para puertas de hornos industriales .

Lista de verificación de RFQ para un marco de junta de renacuajo continuo

Preguntas frecuentes

¿Es una junta de renacuajo sin fin completamente sin costuras?

No necesariamente. "Sin fin" normalmente describe la forma final de bucle cerrado. La construcción de fabricación puede incluir una costura o unión de cierre diseñada. Confirme el diseño real antes de describir el marco como sin costuras.

¿Debo especificar las dimensiones interiores o exteriores del marco?

Se puede usar cualquiera si la referencia está claramente identificada. Las dimensiones de la línea central del bulbo también son útiles. El dibujo debe mostrar la referencia de medición en lugar de proporcionar un ancho y alto sin etiquetar.

¿Puede un marco sin fin utilizar un perfil de doble bulbo?

Sí, se puede desarrollar un marco cerrado personalizado a partir de un perfil de doble bulbo cuando el equipo proporciona dos pistas de contacto soportadas. Deben definirse ambas trayectorias de los bulbos, el espaciado, las esquinas y las holguras instaladas.

¿Puede BSTFLEX reproducir una junta de marco de cuadro existente?

Sí. Se puede utilizar un marco existente, una muestra de perfil, un dibujo del equipo y las dimensiones instaladas para el desarrollo de repuestos. Un marco desgastado debe complementarse con las medidas reales del equipo.

¿Puede el marco ser redondo u ovalado?

Sí. Las juntas de renacuajo de bucle cerrado se pueden desarrollar en contornos rectangulares, redondos, ovalados o personalizados, sujeto al perfil, el material, la geometría de flexión y la revisión de fabricación.

¿Qué materiales están disponibles?

Las construcciones disponibles pueden incluir cubiertas de fibra de vidrio, sílice, cerámica y textiles recubiertos con opciones de núcleo de fibra, cuerda, acero inoxidable, malla hueca, cerámica o Inconel. La selección final depende del entorno operativo completo.

¿Se puede suministrar el marco para la producción de OEM?

Sí. Tras la aprobación de la muestra y el dibujo, se pueden fabricar perfiles de marcos personalizados para lotes y suministros repetidos de OEM.

Solicitar una junta de renacuajo con marco de cuadro sin fin personalizado

BSTFLEX fabrica juntas de renacuajo con marco de cuadro sin fin, sellos de renacuajo de bucle cerrado y perfiles de juntas formados a medida para equipos OEM y proyectos de sustitución industrial.

Envíe el dibujo completo del marco junto con el perfil de sección transversal, la orientación del bulbo, la geometría de las esquinas, los requisitos de materiales, la holgura instalada, la temperatura de funcionamiento y la cantidad requerida.

Para proyectos de sustitución, incluya fotografías y una muestra de junta existente cuando esté disponible, pero proporcione también las dimensiones reales del equipo, ya que un marco usado puede estar ya estirado o permanentemente comprimido.

Contacte a BSTFLEX para obtener una cotización de junta de renacuajo para marco de cuadro sin fin personalizado.
