Junta de renacuajo de fibra de vidrio: tipos de núcleo y aplicaciones industriales

Una junta de repuesto puede coincidir con las dimensiones exteriores originales y aun así cambiar la forma en que se cierra la puerta de un horno industrial. La diferencia puede estar dentro del bulbo en lugar de en la cubierta de fibra de vidrio visible.

Una junta de renacuajo de fibra de vidrio combina una cubierta textil de fibra de vidrio con un bulbo de sellado comprimible y una cola de montaje plana. Sin embargo, el bulbo no contiene necesariamente fibra de vidrio. Puede utilizar un núcleo de fibra de vidrio, un núcleo de acero inoxidable o una construcción hueca de acero inoxidable, cada uno de los cuales ofrece un punto de partida diferente para la compresión y el soporte mecánico.

Para los fabricantes de equipos y los equipos de mantenimiento, la pregunta práctica no es simplemente qué junta resiste el calor. Es qué construcción puede mantener el contacto requerido alrededor de la abertura sin sobrecargar la puerta, dañar la cubierta o perder su rango de compresión útil.

Esta guía compara tres construcciones cubiertas de fibra de vidrio dentro de la gama de juntas de renacuajo y sellos de renacuajo BSTFLEX y explica cómo especificarlos para el servicio industrial.

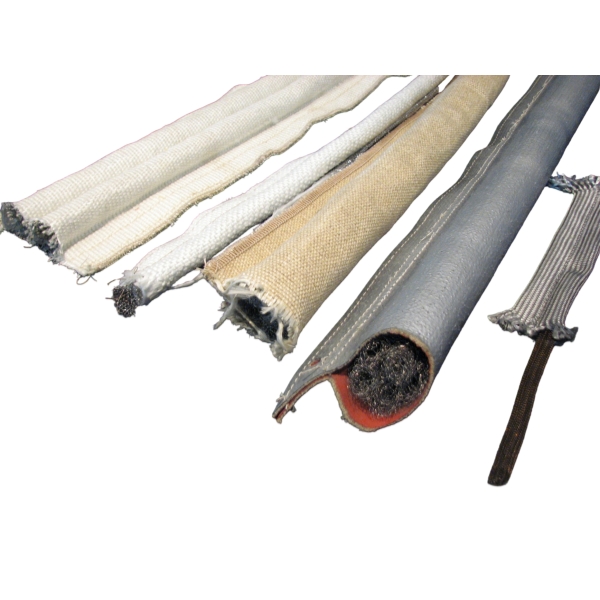

Tres tipos de núcleo bajo la misma cubierta de fibra de vidrio

La cubierta identifica el textil expuesto. La especificación del núcleo describe qué soporta el bulbo. Mantener estos dos detalles separados facilita la comparación de productos y evita pedir un sello basándose únicamente en la apariencia.

Estas descripciones son puntos de partida para la selección, no una clasificación universal de suavidad o vida útil. La densidad del núcleo, el diámetro del alambre, la construcción de la malla, el tamaño del bulbo y la tensión de la cubierta pueden cambiar el comportamiento de la junta terminada.

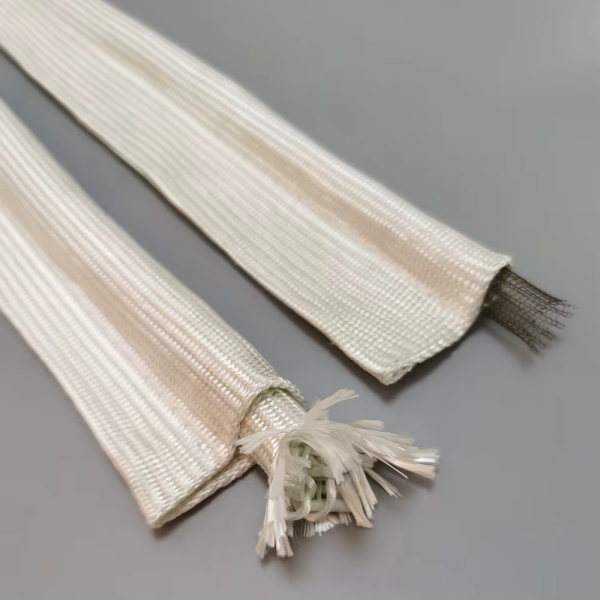

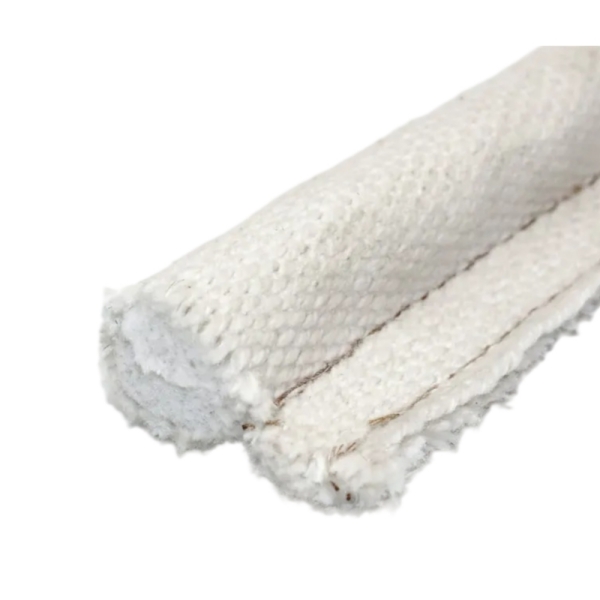

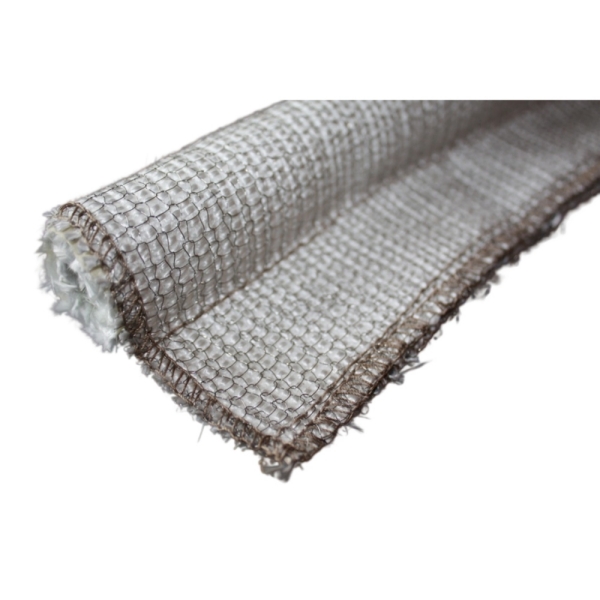

Núcleo de fibra de vidrio: un bulbo de sellado no metálico

Un núcleo de fibra de vidrio utiliza material de fibra en lugar de refuerzo metálico para construir el cuerpo del bulbo. La compresión ocurre a través de la deformación y el reordenamiento de la estructura textil interna.

Vale la pena evaluar esta construcción cuando se prefiere un núcleo flexible y no metálico. Su firmeza sigue dependiendo de cómo se fabrique el núcleo: dos núcleos de fibra de vidrio con el mismo diámetro exterior no necesitan requerir la misma fuerza para comprimirse.

La junta de renacuajo con cubierta de fibra de vidrio y núcleo de fibra de vidrio proporciona esta combinación de cubierta y núcleo. Para un proyecto de reemplazo, especifique la respuesta de compresión requerida así como las dimensiones.

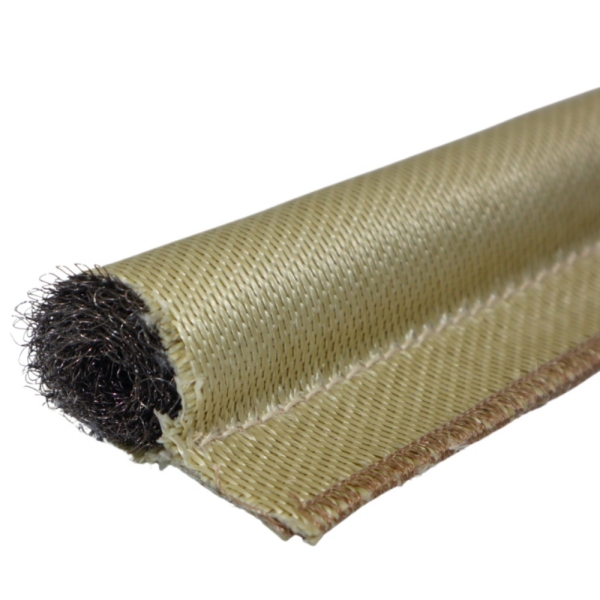

Núcleo de acero inoxidable: soporte metálico interno

Un núcleo de acero inoxidable introduce soporte metálico dentro del bulbo de sellado. En las construcciones de malla, la disposición del alambre permite la deformación mientras soporta el perfil debajo de la tela de fibra de vidrio.

Una junta de renacuajo con cubierta de fibra de vidrio y núcleo de acero inoxidable es un candidato para equipos donde el refuerzo interno es un requisito importante. El núcleo debe especificarse por construcción, no solo por las palabras “acero inoxidable”.

No asuma que cada núcleo de acero inoxidable tiene una recuperación elástica, fuerza de cierre o durabilidad idénticas. Solicite los detalles de la aleación y el núcleo, luego evalúe el perfil terminado a la altura comprimida prevista.

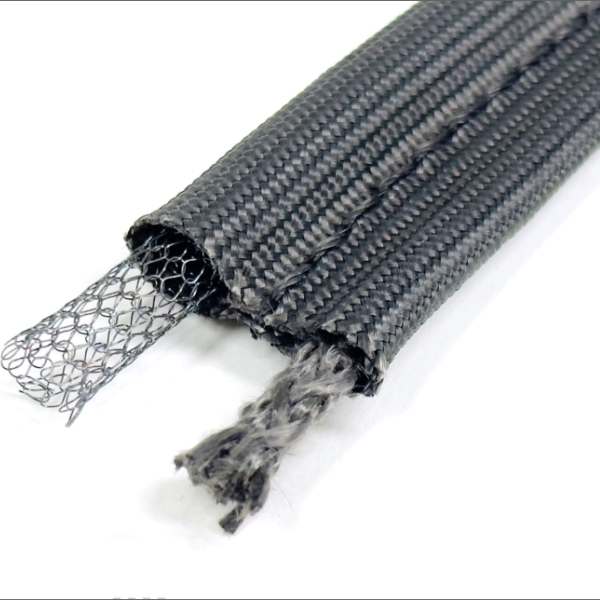

Núcleo hueco de acero inoxidable: una estructura de centro abierto

Un núcleo hueco no es simplemente un bulbo de tela vacío. En esta construcción, una estructura de acero inoxidable rodea un área central abierta debajo de la cubierta de fibra de vidrio.

Esa geometría proporciona espacio para que el bulbo se deforme hacia adentro. Puede ser útil cuando una puerta tiene una fuerza de cierre limitada o la junta debe adaptarse a las variaciones alrededor del perímetro de sellado. El rendimiento real depende de la estructura del alambre y del perfil completo de la junta.

La Junta de renacuajo con núcleo hueco de acero inoxidable y cubierta de fibra de vidrio es la construcción relevante a revisar. Confirme su rango de compresión de trabajo en lugar de asumir que un bulbo hueco puede aplanarse indefinidamente.

El material del núcleo y la geometría del núcleo son especificaciones diferentes

“Acero inoxidable” identifica una familia de materiales. “Hueco” identifica una característica estructural. Por lo tanto, una junta puede tener tanto un núcleo de acero inoxidable como un núcleo hueco al mismo tiempo.

De manera similar, “núcleo de malla sólida” describe una configuración de malla en lugar de una varilla de metal sólido rígido. Los planos de adquisición deben identificar la construcción real con suficiente claridad para que el fabricante no tenga que interpretar una descripción ambigua.

Una especificación útil combina la cubierta, el material del núcleo, la geometría del núcleo y las dimensiones del perfil. Por ejemplo: cubierta de fibra de vidrio tejida, núcleo de malla hueca de acero inoxidable, altura libre del bulbo especificada, ancho de cola definido y una altura instalada acordada.

El porcentaje de compresión no indica la fuerza de cierre

La compresión describe cuánto se reduce la altura del bulbo. La fuerza de cierre describe la carga necesaria para lograr esa reducción. Están relacionados, pero no son intercambiables.

Para un bulbo medido en la dirección de carga, la compresión nominal se puede expresar como:

Compresión nominal (%) = (altura libre del bulbo − altura instalada del bulbo) ÷ altura libre del bulbo × 100

Por ejemplo, reducir una altura libre de bulbo de 16 mm a una altura instalada de 12 mm da una compresión nominal del 25%. Este es un ejemplo dimensional, no un ajuste de compresión recomendado para todas las juntas de renacuajo.

Dos juntas comprimidas por el mismo porcentaje pueden requerir cargas diferentes. Para un diseño OEM, solicite información sobre la carga de compresión cuando esté disponible, o evalúe muestras en un dispositivo que represente las condiciones reales de montaje y contacto.

La recuperación también es importante. Después de descargar, es posible que el bulbo no regrese completamente a su altura original. La cantidad aceptable de deformación residual debe considerarse junto con la frecuencia de apertura del equipo y la temperatura de servicio.

Aplicaciones industriales: comience con los requisitos del equipo

Puertas de hornos de lotes, curado y secado

Para una junta de puerta de horno industrial, comience con la holgura cerrada y la fuerza de cierre disponible. Un sello que requiere una carga de compresión excesiva puede evitar que la puerta alcance la posición prevista.

Una construcción con núcleo de fibra de vidrio es una opción a evaluar cuando se prefiere un bulbo flexible no metálico. Cuando el diseño requiera soporte metálico, compare las alternativas de acero inoxidable bajo las mismas condiciones de instalación.

La selección debe tener en cuenta todo el perímetro, incluidas las esquinas y el lado de la bisagra, en lugar de solo una muestra recta corta.

Puertas de acceso de apertura frecuente

Las puertas de inspección y los paneles de acceso de producción imponen demandas mecánicas repetidas al sello. Evalúe cómo responde el bulbo después de cierres repetidos, si la cola permanece asegurada y si la cubierta roza contra el metal circundante.

Un núcleo de acero inoxidable puede proporcionar refuerzo interno, pero no protege una cubierta de fibra de vidrio expuesta de todas las fuentes de abrasión. Verifique la alineación de la puerta, los bordes de contacto y la dirección del movimiento antes de tratar el reemplazo del núcleo como la solución completa.

Cubiertas grandes y holguras de sellado variables

En una cubierta grande, la holgura cerrada puede diferir de una ubicación a otra. Vale la pena evaluar un perfil de núcleo hueco cuando la junta necesita un rango útil de deformación sin una carga de cierre excesiva.

Mida tanto la holgura más pequeña como la más grande. El bulbo debe mantener el contacto en la ubicación más ancha sin estar sobrecomprimido en el punto más estrecho. Un diámetro mayor por sí solo no resuelve ese conflicto.

Paneles de acceso a hornos, conductos y compuertas

Para paneles de acceso a hornos y equipos de conductos calentados, establezca la temperatura en la ubicación de la junta. La temperatura de la cámara de proceso no es necesariamente la misma que la temperatura experimentada por la cubierta, las costuras o el núcleo.

Las aplicaciones de conductos y compuertas también requieren un requisito de fuga definido y un diferencial de presión. No se debe asumir que una junta de renacuajo de tejido de fibra de vidrio proporciona un sello hermético a los gases o clasificado para presión simplemente porque es adecuada para el sellado perimetral térmico.

Cuando la contención es crítica para la seguridad, la junta completa requiere una calificación específica para la aplicación.

La selección de temperatura se aplica a la junta completa

Una junta de fibra de vidrio de alta temperatura es un conjunto, no solo un trozo de tela de vidrio. Sus condiciones de servicio utilizables dependen del grado de la cubierta, el acabado de la tela, el núcleo, las costuras y cualquier material de recubrimiento o fijación.

Cambiar el núcleo de fibra de vidrio a acero inoxidable no aumenta automáticamente la capacidad de temperatura de la cubierta exterior. Del mismo modo, un núcleo resistente al calor no puede compensar un recubrimiento o una construcción de costura inadecuados.

Especifique la temperatura continua, la temperatura máxima y la duración máxima por separado. Identifique también si la junta está expuesta a flujo de aire caliente, contacto con metal calentado, calor radiante o exposición directa a llamas.

Cuando la fibra de vidrio no sea adecuada, revise las combinaciones alternativas de cubierta y núcleo en la colección de sellos de renacuajo de alta temperatura. Seleccione la construcción de reemplazo como un sistema completo en lugar de cambiar un componente de forma aislada.

La cinta de junta de renacuajo de fibra de vidrio, la cinta plana y la cuerda no son idénticas

El término cinta de junta de fibra de vidrio tipo renacuajo se refiere a un perfil de sellado de bulbo y cola. No debe confundirse con una tira plana de fibra de vidrio o una cuerda de fibra de vidrio por separado.

La cinta plana proporciona una sección relativamente uniforme a lo largo de su ancho. La cuerda proporciona un cuerpo de sellado sin una cola de montaje integrada. Un perfil de renacuajo separa la función de contacto del bulbo de la función de retención de la cola.

Estos productos pueden utilizar materiales relacionados, pero sus disposiciones de montaje y la compresión disponible difieren. Reemplazar una forma por otra requiere verificar la geometría de la junta, no simplemente igualar el ancho nominal.

Mida la junta antes de copiar una junta desgastada

Una junta vieja es una evidencia útil, pero puede que ya no represente el perfil original. La compresión permanente, la tela estirada y las esquinas dañadas pueden hacer que una muestra usada sea engañosa.

Suministre la muestra junto con las medidas del equipo. Un boceto de la sección transversal debe distinguir las dimensiones del bulbo libre, el ancho de la cola y el ancho total.

Al indicar el ancho de la cola, marque los puntos finales de la medición en el dibujo. Esto evita confusiones entre la cola de montaje expuesta y el ancho total del perfil.

Califique el perfil antes de un pedido de producción

Para un nuevo diseño OEM o un cambio en la construcción del núcleo, utilice un proceso de aprobación de muestras antes de comprometerse con cantidades de producción. Las siguientes comprobaciones proporcionan un punto de partida práctico; los límites de aceptación deben provenir de los requisitos del equipo.

Ajuste y cierre: Monte la muestra con el método de retención previsto. Confirme que el bulbo hace contacto con la superficie de acoplamiento, la puerta cierra correctamente y la cola no interfiere con la junta.

Compresión y recuperación: Evalúe el perfil a la altura instalada prevista. Compruebe el esfuerzo de cierre, la deformación residual y el comportamiento después de ciclos de apertura representativos.

Exposición térmica: Evalúe la construcción completa bajo condiciones de servicio representativas. Inspeccione la cubierta, las costuras, el núcleo y la retención después de la exposición.

Rendimiento de la junta: Compruebe el requisito de fugas o rendimiento térmico acordado utilizando una prueba de equipo adecuada. El contacto visual por sí solo no demuestra todos los requisitos de sellado.

Preguntas frecuentes

¿Una junta de fibra de vidrio tipo renacuajo siempre tiene un núcleo de fibra de vidrio?

No. La fibra de vidrio puede describir la cubierta exterior mientras que el bulbo contiene fibra de vidrio, acero inoxidable u otro núcleo especificado. Indique tanto la cubierta como el núcleo al realizar el pedido.

¿Es una junta de núcleo hueco siempre más blanda que una junta de núcleo de fibra de vidrio?

No se aplica ninguna comparación universal. La geometría hueca proporciona espacio para la deformación, pero la construcción del alambre, la densidad de la fibra, las dimensiones del bulbo y la tensión de la cubierta influyen en la carga de compresión real. Compare muestras terminadas o datos de prueba relevantes.

¿Un núcleo de acero inoxidable hace que la superficie exterior sea más resistente a la abrasión?

El núcleo proporciona soporte interno. La cubierta de fibra de vidrio sigue siendo la superficie de contacto expuesta a menos que se especifique una capa protectora adicional. El roce de la superficie debe abordarse mediante la selección de la cubierta y la geometría del equipo.

¿Se puede utilizar el mismo perfil para puertas de hornos y puertas de hornos industriales?

Posiblemente, pero el nombre del equipo no es suficiente para establecer la idoneidad. Compare la temperatura real de la junta, la holgura, la fuerza de cierre, el movimiento, la atmósfera y los requisitos de sellado.

¿Qué se necesita para una cotización de junta de renacuajo de fibra de vidrio personalizada?

Proporcione un dibujo de sección transversal o una muestra, las dimensiones libres del bulbo, las dimensiones de la cola, la longitud requerida, la cantidad, la holgura cerrada y las condiciones de funcionamiento. Incluya la especificación del núcleo existente siempre que se conozca.

Especifique una junta de renacuajo de fibra de vidrio con BSTFLEX

BSTFLEX fabrica juntas de renacuajo recubiertas de fibra de vidrio con diferentes construcciones internas para proyectos de OEM y de reemplazo. Las dimensiones del bulbo, las colas de montaje y las longitudes terminadas pueden desarrollarse a partir de dibujos, muestras y requisitos del equipo.

Comience con la construcción con núcleo de fibra de vidrio para un bulbo no metálico, revise la construcción con núcleo de acero inoxidable para soporte metálico interno, o evalúe la construcción con núcleo de acero inoxidable hueco donde su geometría de centro abierto se adapta a la compresión requerida.

Envíe a BSTFLEX su dibujo de la junta y los detalles de la aplicación para obtener una cotización.Incluya la cantidad requerida, la temperatura de servicio, la holgura cerrada y la disposición de montaje para que la propuesta pueda abordar el conjunto de sellado completo.
