Sellado de extremos y sujeción de fundas ignífugas: detalles de instalación para conjuntos de mangueras

El extremo de una funda ignífuga tiene dos funciones diferentes que abordar: proteger el borde textil expuesto y mantener la funda en su posición prevista. La cinta de sellado de extremos y una abrazadera de retención pueden funcionar juntas, pero no son intercambiables. Ninguna de las dos es una reparación para una manguera o accesorio con fugas.

Para un ensamblador de mangueras, un detalle útil de terminación de la funda ignífuga identifica dónde se detiene la funda, cómo se trata el borde cortado y dónde se ubica cualquier banda de retención. Estos detalles deben decidirse antes de la producción en lugar de dejárselos al instalador al final del trabajo.

Esta guía se centra en el acabado de extremos para fundas de fibra de vidrio recubiertas de silicona en la gama de fundas ignífugas BSTFLEX fire sleeve range. Utilícela para preparar un dibujo de instalación y una lista de comprobación de inspección. Las instrucciones aprobadas para la manguera, funda y accesorios específicos tienen prioridad sobre una guía general.

La cinta de sellado de extremos de la funda ignífuga y las abrazaderas realizan funciones diferentes

Mantener estas funciones separadas evita dos errores comunes de especificación: tratar una banda apretada como un sello de extremo completo, o asumir que una vuelta de cinta reemplaza un retenedor mecánico requerido.

¿Qué hace la cinta de sellado de extremos de la funda ignífuga de silicona?

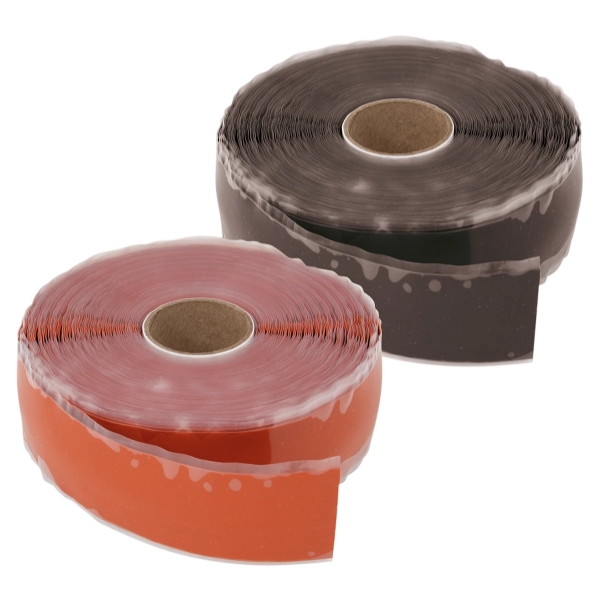

La BSTFLEX Silicone Firesleeve Tape es un accesorio de caucho de silicona autofusible. Sus capas superpuestas se adhieren entre sí sin un adhesivo sensible a la presión. Está diseñada para el sellado local y el refuerzo dentro de un sistema de fundas ignífugas, no como un reemplazo de la funda aislante.

En un extremo cortado, la cinta proporciona una capa de acabado sobre el área de borde especificada. No interprete ese tratamiento local como prueba de que todo el ensamblaje es impermeable, estanco a la presión o está calificado para contener una rotura de manguera. Esos son requisitos separados.

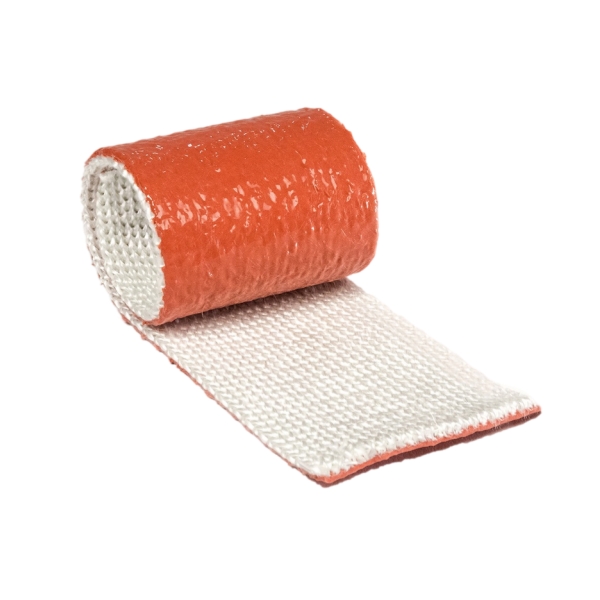

Distinga también la cinta de silicona autofusible de la cinta de fibra de vidrio recubierta de silicona. Esta última contiene un refuerzo textil y es una construcción de producto diferente. Una orden de compra que dice únicamente "cinta ignífuga roja" deja el material sin resolver.

Defina la ubicación de terminación antes de cortar la funda

Marque el principio y el final de la cobertura térmica requerida en el dibujo del ensamblaje de la manguera. Luego identifique las zonas de sellado y retención permitidas en relación con el accesorio. No utilice una distancia arbitraria desde el extremo de la manguera como sustituto de ese detalle.

Donde la disposición aprobada lleva la funda sobre un casquillo de accesorio, establezca hasta dónde se extiende y dónde se posiciona el retenedor. Preserve el acceso a las roscas, caras de sellado, áreas de apriete con llave y características de inspección según lo requieran las instrucciones de ensamblaje. No puentee un componente que deba girar con una terminación rígidamente fija.

Establezca la longitud de corte de la funda a partir de la disposición instalada prevista. Compruebe su ajuste a lo largo de la ruta antes de terminar ambos extremos. La fire sleeve size chart and fitting-clearance guide cubre las comprobaciones separadas para el diámetro exterior de la manguera y el paso del accesorio.

Prepare el ensamblaje y el borde cortado

Establezca una condición de trabajo segura

Para equipos que ya están en servicio, siga su procedimiento de apagado y aislamiento de energía. Controle la energía hidráulica, mecánica y térmica almacenada, y verifique la condición segura antes de trabajar. Detener la bomba por sí sola no es una comprobación de aislamiento completa.

Haga que se evalúe una manguera con fugas o dañada antes de agregar protección. La cinta de extremos no debe ocultar un defecto sin resolver. Mantenga las manos alejadas de las conexiones presurizadas y nunca afloje un accesorio para determinar si queda presión.

Haga un corte controlado

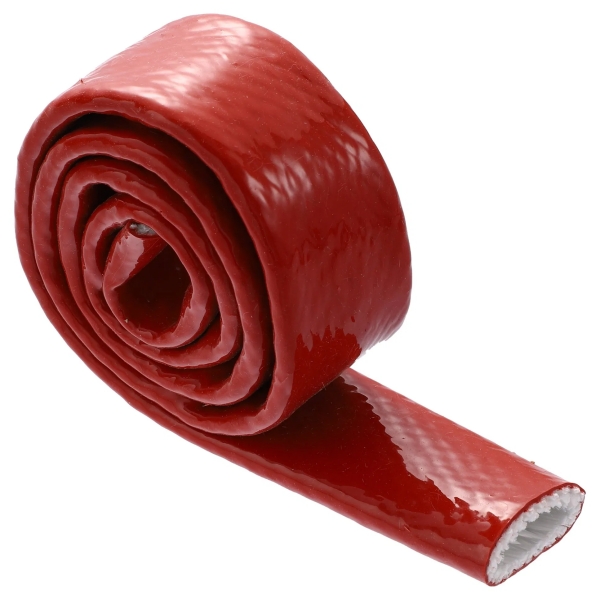

La EFRS braided silicone fiberglass fire sleeve se puede cortar con tijeras. Sostenga el material y córtelo a la longitud especificada usando tijeras afiladas adecuadas. Prefiera cortar en una superficie de trabajo antes de la instalación en lugar de acercar una hoja a la manguera debajo de ella.

Inspeccione el borde antes de sellarlo. Retire los residuos de corte sueltos sin sacar hilos de la funda. No queme el borde ni añada un adhesivo no especificado para que se vea ordenado. Un extremo dañado debe corregirse dentro de la longitud aprobada y los requisitos de reproceso.

Compruebe la secuencia de instalación

Algunas instrucciones de montaje requieren un tratamiento de bordes antes de colocar la funda; otras definen una operación de acabado posterior. Establezca la secuencia para el sistema seleccionado. No cambie un tratamiento de extremo líquido aprobado por cinta, ni invierta las posiciones de la cinta y la abrazadera, sin revisar la sustitución.

En un nuevo conjunto de manguera, mantenga la funda alejada de las herramientas de montaje de accesorios hasta que el proceso aprobado indique su posición. En un conjunto terminado, deténgase si la funda no puede pasar por el accesorio sin sufrir daños. El sellado de extremos no puede corregir un tamaño de funda inadecuado.

Cómo aplicar cinta antifuego autofusible en el extremo

Comience con un área de aplicación limpia y seca. Utilice únicamente un método de limpieza compatible con la manguera, la funda y la cinta. Resuelva la fuente de cualquier contaminación por aceite antes de envolver el área.

Siga las instrucciones de la cinta seleccionada en cuanto a estiramiento y solape. Mantenga el contacto entre capas sucesivas y presiónelas juntas. En un cambio de diámetro, inspeccione si hay pliegues o una envoltura que cruce un espacio en lugar de seguir la superficie. Termine sobre el área del borde definida sin obstruir las características de trabajo del accesorio.

No copie un porcentaje de solape fijo, un número de vueltas o un tiempo de espera de otra cinta. Incluya los valores aplicables y las condiciones de liberación para el servicio en la instrucción de trabajo. El comportamiento autofusible no significa que todos los grados tengan los mismos requisitos de aplicación.

El Resumen técnico de la cinta de silicona antifuego describe la función accesoria del producto y el método de aplicación general. Solicite los detalles adicionales del proceso necesarios para la terminación propuesta.

¿Dónde se debe instalar la abrazadera de la funda ignífuga?

Coloque la abrazadera únicamente en la zona de retención especificada para el conjunto. Un casquillo de accesorio puede proporcionar esa ubicación en un diseño aprobado; no es una instrucción universal para cada extremo de manguera. No reubique una banda en una sección flexible no soportada simplemente porque sea más fácil de alcanzar.

Para un plano de instalación de OEM, identifique el soporte debajo de la banda, su ancho y su distancia desde una referencia fija. Indique también si la banda se coloca sobre la cinta, al lado de ella u otro arreglo calificado. Estos detalles permiten inspeccionar el conjunto terminado.

Seleccione los herrajes para las dimensiones exteriores de la terminación completa, incluida la funda y cualquier cinta debajo de la banda. El diámetro interior de la manguera no es una especificación de tamaño de abrazadera. Utilice la herramienta de instalación designada y el requisito de tensión o par de apriete del proveedor de herrajes; no existe un único valor de apriete para todas las abrazaderas de fundas ignífugas.

Después de la instalación, compruebe si hay cortes, pellizcos, capas desplazadas y herrajes afilados salientes. No sustituya por una brida de plástico de uso general, un alambre u otra abrazadera únicamente porque encaje. Una alternativa necesita la aceptación para los requisitos reales de retención, temperatura y exposición.

Inspeccione el extremo terminado, no solo el color de la cinta

Utilice lo siguiente como lista de verificación inicial al aprobar el plano y una muestra inicial. Establezca criterios de aceptación medibles donde la aplicación los requiera.

Una comprobación visual no demuestra una clasificación de llama ni valida la resistencia a un fluido en particular. Cuando se requieran esas propiedades, obtenga evidencia que cubra la construcción y la instalación propuestas. No transfiera un resultado para el cuerpo de una funda sola a una terminación terminada diferente sin revisión.

Planifique el acceso de inspección para fundas ignífugas desmontables

En una funda desmontable, considere el efecto del tratamiento de los extremos en el acceso futuro. Una envoltura continua alrededor del cierre puede evitar que la cubierta se abra hasta que se retire la cinta. Eso puede ser aceptable, pero la instrucción de mantenimiento debe identificar el tratamiento de extremo consumible que se debe renovar.

No utilice cinta en los extremos para compensar un cierre longitudinal que no encaje correctamente. Compare los formatos de instalación en la guía de fundas ignífugas desmontables para mangueras existentes, luego defina un detalle de extremo que preserve el acceso de servicio previsto.

Preguntas sobre el acabado de extremos de fundas cortafuego

¿Puede la cinta aislante eléctrica normal reemplazar a la cinta de sellado de extremos de silicona?

No los trate como intercambiables. Especifique el material requerido y las condiciones de aplicación. Una apariencia similar o un ancho de rollo conveniente no establecen un comportamiento equivalente en una terminación de funda cortafuegos de alta temperatura.

¿Previene la cinta de sellado de extremos la absorción de fluidos por capilaridad?

Un tratamiento de borde especificado adecuadamente tiene como objetivo reducir la exposición del extremo textil a la contaminación externa. Su efectividad depende del material, la cobertura y la condición instalada. No es un remedio para los fluidos que escapan de la manguera de abajo.

¿Necesita toda funda cortafuegos tanto cinta como una abrazadera?

La terminación aprobada determina los componentes requeridos. Algunas disposiciones especifican un tratamiento de extremo particular y un retenedor; otra construcción puede usar un detalle diferente. No omita los elementos de fijación especificados porque la cinta se siente segura durante la manipulación.

¿Puede la cinta reparar una funda cortafuegos rasgada?

No asuma que una envoltura local restaura la protección original. Haga que se evalúe el daño en función de los criterios aprobados de reparación o reemplazo de la funda. El reemplazo es apropiado cuando no se puede demostrar la condición requerida.

Especifique los extremos de las fundas cortafuegos para la producción OEM repetitiva

Un pedido repetido debe identificar más que el diámetro y el color de la funda. Incluya la longitud protegida, el dibujo del racor, la zona de tratamiento de extremos, la especificación de la cinta y cualquier elemento de retención requerido. Agregue la temperatura de servicio, los fluidos previstos, los criterios de inspección y las fotografías del ensamblaje terminado.

Para cotizaciones de cinta, proporcione el ancho, la longitud del rollo, el color y la cantidad. Para una evaluación combinada de funda y cinta, incluya el dibujo de ensamblaje propuesto y los requisitos térmicos pertinentes. Esto le proporciona a compras y producción una configuración definida para aprobar.

BSTFLEX suministra fundas cortafuegos de fibra de vidrio recubiertas de silicona y cinta de fundas cortafuegos de silicona autofusible. Solicite datos de productos, muestras o una cotización OEM con el dibujo del detalle de los extremos para que los materiales propuestos puedan evaluarse como parte de la instalación completa.
