Las mangueras hidráulicas instaladas cerca de motores, componentes de escape, hornos, equipos de fundición u otra maquinaria caliente se enfrentan a un tipo de riesgo diferente al de las mangueras expuestas solo a la abrasión mecánica. El calor radiante intenso puede acelerar el envejecimiento del caucho, la llama directa puede dañar la cubierta de la manguera y las salpicaduras de metal fundido pueden crear daños térmicos localizados repentinos.
Para estos entornos, una funda ignífuga para manguera hidráulica proporciona una barrera térmica adicional alrededor de la manguera. La construcción más común combina una funda de aislamiento de fibra de vidrio con un revestimiento exterior de caucho de silicona, creando una capa protectora flexible para sistemas hidráulicos exigentes.
Esta guía explica cómo seleccionar la funda ignífuga para manguera hidráulica correcta, cómo determinar el tamaño de funda adecuado y qué condiciones de funcionamiento deben considerarse antes de especificar una funda resistente al fuego.
Para especificaciones de productos, información de pruebas y opciones OEM, consulte la BSTFLEX Hydraulic Hose Protection Fire Sleeve. Para otras construcciones y opciones de fundas de protección contra incendios, visite la gama BSTFLEX Fire Sleeves.
Una manguera hidráulica puede estar diseñada para un entorno de presión y fluidos exigente y, aun así, ser vulnerable al calor externo. Las condiciones reales de servicio dependen en gran medida del recorrido de la manguera.
Una línea colocada lejos de una fuente de calor puede funcionar normalmente durante años. La misma manguera colocada cerca de un colector de escape, la pared de un horno, una línea de proceso caliente o un área de metal fundido puede experimentar un calentamiento radiante continuo que eleva la temperatura de la cubierta de la manguera y del sistema de refuerzo.
Los peligros externos comunes incluyen:
Por lo tanto, se utiliza una funda ignífuga para manguera hidráulica como capa de protección externa. No reemplaza la selección, el recorrido o el diseño correctos de la manguera. En cambio, añade protección térmica y mecánica donde la exposición ambiental no puede eliminarse por completo.

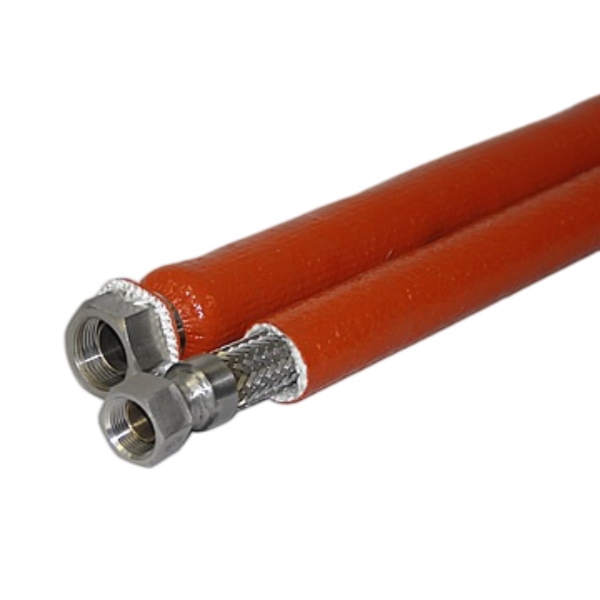

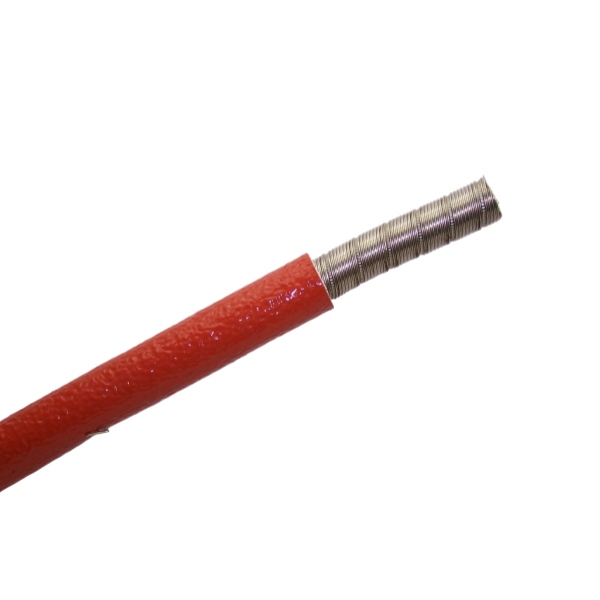

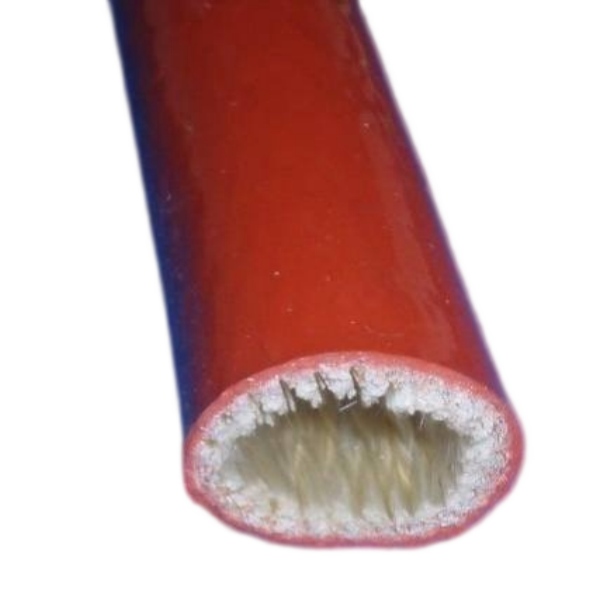

Una funda ignífuga típica consiste en un sustrato textil de fibra de vidrio de alta temperatura cubierto con caucho de silicona. Cada capa realiza una función diferente.
La estructura de fibra de vidrio crea el cuerpo aislante principal de la funda. Su grosor y construcción textil ayudan a reducir la transferencia de calor entre el entorno externo y la manguera hidráulica subyacente.
El revestimiento de silicona proporciona un exterior flexible que ayuda a la funda a soportar condiciones industriales duras. Dependiendo de la construcción y calificación específica de la funda ignífuga, puede contribuir a la resistencia a la exposición a llamas, contaminación por aceite, abrasión y salpicaduras de metal fundido.
Esta combinación explica por qué la funda ignífuga de fibra de vidrio recubierta de silicona se utiliza ampliamente alrededor de mangueras hidráulicas, líneas de combustible, líneas de aceite, cables y otros componentes ubicados en zonas de alta temperatura.
No todas las fundas para mangueras hidráulicas están destinadas al mismo peligro.
| Requisito de protección | Enfoque típico de la funda |
|---|---|
| Roce y abrasión general | Funda textil para manguera resistente a la abrasión |
| Contacto mecánico agudo o severo | Protección mecánica de alta resistencia |
| Calor radiante | Funda térmica o ignífuga |

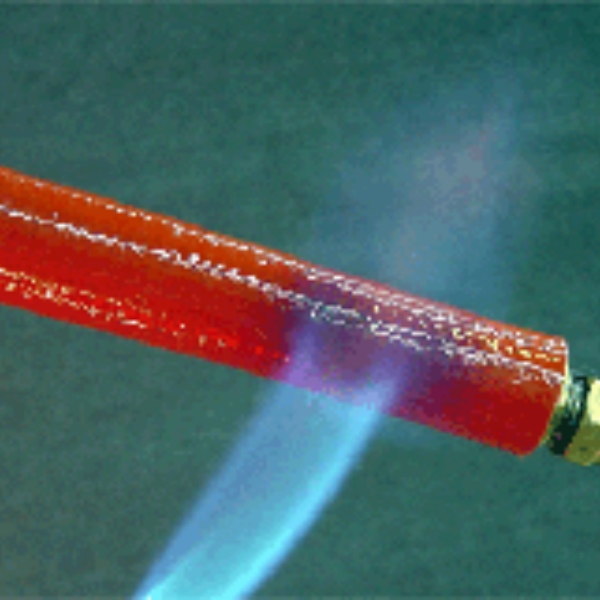

| Exposición a llamas | Funda ignífuga cualificada |
| Salpicaduras de metal fundido | Funda ignífuga de alta temperatura recubierta de silicona diseñada para el entorno |
| Calor y abrasión | Funda ignífuga seleccionada con una construcción de pared y durabilidad mecánica adecuadas |
El punto importante es que protección térmica para mangueras hidráulicas debe seleccionarse de acuerdo con el riesgo de fallo predominante. Una funda ligera contra la abrasión no debe tratarse automáticamente como una funda ignífuga, y una funda ignífuga no debe seleccionarse únicamente por su apariencia o color.
Para compradores industriales e ingenieros, la selección de la funda debe comenzar con la aplicación en lugar del diámetro del catálogo.
Determine dónde se origina la carga térmica.
Los ejemplos incluyen:
El calor radiante, el contacto directo con la superficie, la exposición a llamas y las salpicaduras de metal fundido son peligros diferentes. No deben tratarse como la misma especificación.
Normalmente hay al menos dos temperaturas a considerar:
No seleccione una funda utilizando solo la temperatura más alta impresa en un catálogo. La duración, la fuente de calor, la distancia desde la fuente, el flujo de aire, la construcción de la manguera y la geometría de instalación influyen en el rendimiento real.
Los equipos de minería, las acerías, las fundiciones y otros sistemas industriales pesados pueden requerir más que un simple blindaje contra el calor radiante.
Cuando la resistencia a las llamas o la protección contra salpicaduras de metal fundido sea importante, solicite los informes de prueba pertinentes y confirme que la funda ignífuga para mangueras hidráulicas seleccionada ha sido evaluada para la condición de servicio requerida.
BSTFLEX ofrece productos de fundas ignífugas para mangueras hidráulicas respaldados por diferentes documentos de cumplimiento y pruebas de terceros. Los informes específicos deben adaptarse al proyecto del cliente en lugar de asumir que cada construcción de funda tiene una certificación idéntica.
Las fundas ignífugas instaladas en sistemas hidráulicos operan frecuentemente en entornos donde puede haber presencia de neblina de aceite, fluido hidráulico o combustible.
Por lo tanto, la funda debe evaluarse como un sistema de protección completo en lugar de solo como un tejido de alta temperatura. Para aplicaciones industriales, la resistencia a los fluidos esperados puede ser una parte importante del rendimiento a largo plazo.
El calor a menudo no es el único problema.
Las mangueras hidráulicas en excavadoras, cargadoras, equipos de minería, maquinaria agrícola y equipos industriales se mueven continuamente durante la operación. Una funda puede rozar contra:
Si tanto el calor como la abrasión son severos, especifíquelo al solicitar una cotización. Es posible que la construcción, el grosor y la disposición de instalación de la funda deban ajustarse en consecuencia.
El dimensionamiento correcto es una de las partes más importantes de la selección de una funda ignífuga.

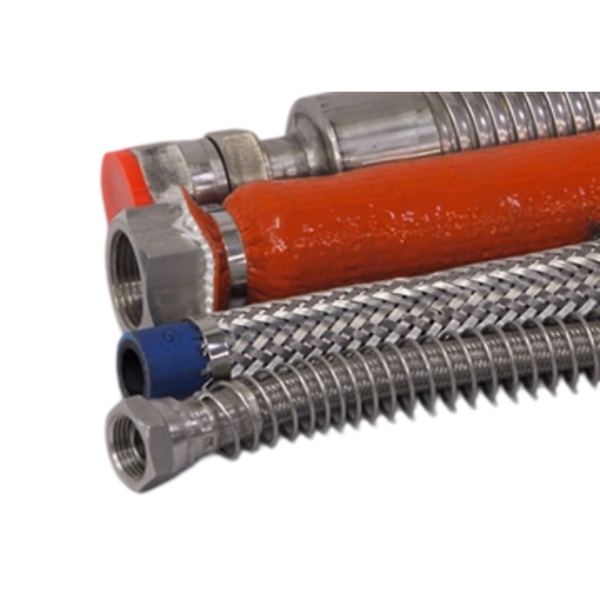

La funda se selecciona de acuerdo con el diámetro exterior de la sección del conjunto de manguera que necesita ser protegida, no simplemente de acuerdo con el diámetro nominal de la manguera hidráulica.
Mida el diámetro exterior (OD) de la manguera terminada, incluyendo cualquier construcción de cubierta que permanezca dentro de la funda ignífuga.
No asuma que dos mangueras con el mismo diámetro interior (ID) nominal tendrán diámetros exteriores idénticos. La construcción de la pared de la manguera varía entre fabricantes y clases de presión.
Una funda ignífuga tubular debe ser capaz de deslizarse sobre el componente durante el montaje.
Si la manguera ya tiene instalados accesorios de extremo grandes, el diámetro exterior del accesorio puede ser considerablemente mayor que el diámetro exterior de la manguera. Esto puede afectar la instalación.
Existen dos enfoques comunes:
BSTFLEX también fabrica construcciones de fundas ignífugas extraíbles para aplicaciones de modernización donde la funda tubular convencional es difícil de instalar.
La funda debe ajustarse sobre la manguera sin una compresión excesiva. Al mismo tiempo, sobredimensionar innecesariamente la funda puede crear material suelto, interferir con el enrutamiento y hacer que el conjunto terminado sea más difícil de asegurar.
El espacio libre correcto depende de:
Para proyectos OEM, proporcionar el diámetro exterior real de la manguera y las dimensiones de los accesorios es más fiable que especificar solo un número de referencia (dash number) de la manguera.
| Información del proyecto | Ejemplo de qué proporcionar |
|---|---|
| DE de la manguera hidráulica | Diámetro exterior medido real |
| Longitud de la manguera que requiere protección | Sección protegida o longitud de corte final |
| DE del racor | Requerido si la funda debe pasar sobre racores instalados |
| Temperatura continua | Entorno operativo normal |
| Fuente de calor | Escape, horno, metal fundido, motor, línea de proceso, etc. |
| Tipo de exposición | Calor radiante, llama, salpicaduras o proximidad a superficies calientes |
| Condición de instalación | Conjunto de manguera nuevo o modernización |
| Cantidad | Prototipo, producción por lotes o demanda anual de OEM |
Proporcionar esta información permite al fabricante de fundas ignífugas recomendar una construcción y un diámetro más adecuados en lugar de depender de una suposición de tamaño genérico.
Las líneas hidráulicas pueden operar alrededor de motores, componentes calientes y entornos mecánicos exigentes. La protección de mangueras resistente al fuego puede especificarse donde existan riesgos de calor y llama.
Las excavadoras, cargadoras, grúas y otros equipos móviles combinan altas presiones hidráulicas con vibración, movimiento, calor del motor y espacio de enrutamiento restringido.
Estas aplicaciones pueden implicar calor radiante, llamas y salpicaduras de metal fundido. La selección de la funda debe considerar tanto la exposición térmica como los requisitos de prueba pertinentes.
Las líneas hidráulicas enrutadas cerca de hornos, estufas, equipos de proceso caliente y tuberías calentadas pueden requerir protección térmica localizada incluso cuando el resto del sistema hidráulico opera a temperatura ambiente moderada.
Las líneas hidráulicas, de aceite y de fluidos enrutadas cerca de componentes de escape pueden beneficiarse de una separación térmica adicional cuando el cambio de ruta o los escudos térmicos físicos por sí solos no proporcionan suficiente protección.
Los sistemas hidráulicos móviles operan frecuentemente cerca de motores y bajo movimiento mecánico continuo, lo que hace que el enrutamiento correcto de la manguera y la protección externa sean importantes para la confiabilidad del servicio.

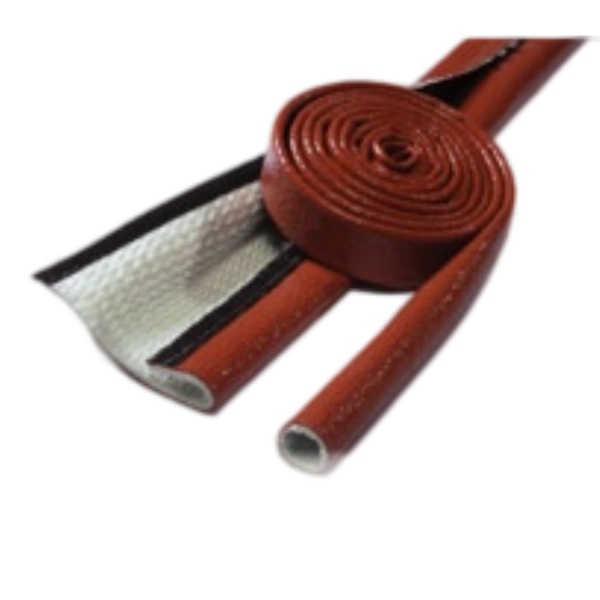

Una funda ignífuga tubular convencional funciona bien durante la producción de mangueras nuevas porque puede instalarse antes de que se complete el ensamblaje.
Una construcción envolvente o extraíble resulta útil cuando:
En estos casos, las construcciones de fundas ignífugas con cierre de velcro u otras que se puedan abrir pueden simplificar la instalación de modernización.
La funda protectora debe ser parte del diseño general del sistema hidráulico, no un sustituto del mismo.
Siempre que sea posible, reduzca primero el riesgo mediante:
La funda ignífuga para manguera hidráulica se convierte entonces en una capa de protección adicional contra la exposición externa inevitable.
Para un nuevo proyecto de protección de mangueras hidráulicas para OEM o personalizado, envíe la mayor cantidad posible de la siguiente información:
Esta información es especialmente útil para ensambladores de mangueras OEM, fabricantes de equipos pesados y proyectos de mantenimiento industrial donde la funda debe adaptarse a una instalación específica.
BSTFLEX fabrica fundas ignífugas de fibra de vidrio recubiertas de silicona para la protección de mangueras hidráulicas, cables, tubos y líneas de fluidos. Hay disponibles construcciones estándar y personalizadas para aplicaciones industriales y OEM.
La funda ignífuga de protección para manguera hidráulica está diseñada para sistemas hidráulicos expuestos a altas temperaturas, llamas, salpicaduras de metal fundido, abrasión y condiciones de funcionamiento industrial exigentes.
Para proyectos que requieran otras construcciones de fundas, métodos de instalación o soluciones específicas para la aplicación, explore la gama completa de productos de fundas ignífugas.
La funda correcta depende de la fuente de calor, la temperatura de funcionamiento continuo, la exposición a llamas o salpicaduras, el movimiento de la manguera, la exposición a fluidos, el método de instalación y la certificación requerida. Se utiliza comúnmente una funda ignífuga de fibra de vidrio recubierta de silicona cuando se requiere protección térmica y contra llamas.
Comience con el diámetro exterior real de la manguera hidráulica en lugar de solo el diámetro interior nominal o el tamaño dash. Considere también el diámetro exterior del racor, la geometría de la curva y si la funda se instalará antes o después de completar el ensamblaje de la manguera.
Sí, pero el método de instalación importa. Una funda tubular normalmente debe deslizarse sobre la manguera. Cuando los accesorios impiden esto o no es deseable desconectar la manguera, una funda ignífuga envolvente o extraíble puede ser más práctica.
La funda ignífuga puede proporcionar protección mecánica adicional, pero la construcción requerida debe seleccionarse de acuerdo con la severidad real de la abrasión. Las aplicaciones dominadas por un desgaste mecánico severo pueden requerir un sistema de protección de mangueras diferente o adicional.
La funda ignífuga no debe especificarse simplemente como una cubierta impermeable. Su función principal es la protección térmica, contra llamas y ambiental. Si el sellado contra el agua es un requisito del proyecto, el método completo de instalación y tratamiento de los extremos debe revisarse por separado.
Sí. BSTFLEX admite diferentes diámetros, longitudes, construcciones, colores y requisitos de OEM. Los clientes pueden proporcionar dibujos, dimensiones de la manguera, condiciones de funcionamiento o muestras para su evaluación.
Si está seleccionando protección contra el calor para mangueras hidráulicas para equipos de minería, maquinaria de construcción, procesamiento de acero, sistemas automotrices o equipos hidráulicos industriales, envíe a BSTFLEX el diámetro exterior de la manguera, la temperatura de funcionamiento, la fuente de calor, la longitud requerida y la condición de instalación.
Nuestro equipo puede evaluar la aplicación y recomendar una funda ignífuga para mangueras hidráulicas adecuada, de tamaño estándar o de construcción personalizada.
Solicite una hoja de datos, un informe de prueba, una muestra o una cotización OEM de BSTFLEX.
