Fundas de fibra de vidrio tejida: selección de un diámetro para mangueras y cables

Una manguera puede medir correctamente para una funda a lo largo de su sección recta, pero su extremo crimpado puede ser mucho más ancho. Un mazo de cables puede presentar el problema opuesto: la funda pasa un conector y luego queda colgando holgadamente alrededor del tramo más pequeño. La selección de una funda de fibra de vidrio tejida requiere una verificación de ajuste en tres momentos: antes de la instalación, mientras pasa por el elemento más grande y después de haberse asentado en la sección protegida.

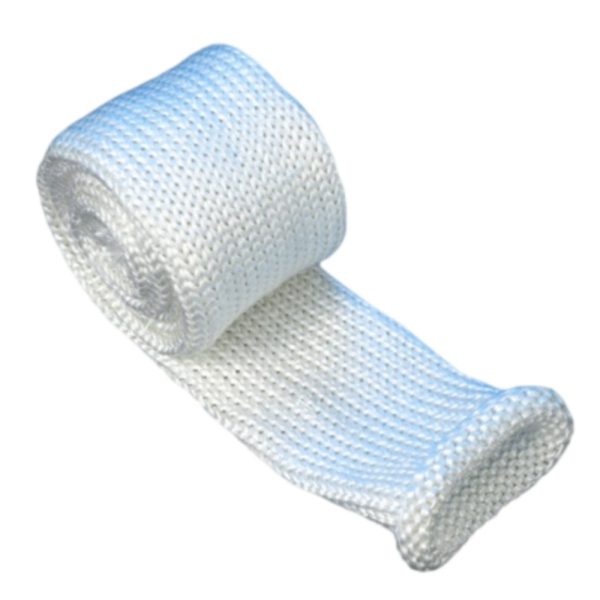

BSTFLEX's funda de fibra de vidrio tejida de alta temperaturaestá fabricada con hilos de fibra de vidrio texturizada y está catalogada para mangueras industriales, arneses de cables y tuberías. La página del producto ofrece un rango de tamaño nominal de 13 a 127 mm. Un diámetro nominal es un punto de partida útil, pero la funda seleccionada debe probarse en el ensamblaje real antes de fijar un tamaño de producción.

Verifique primero el tramo protegido

Mida el diámetro exterior de la cubierta de la manguera o del mazo de cables terminado en varios puntos a lo largo de la sección que necesita protección. Incluya la cinta, el trenzado exterior u otra capa exterior permanente si permanece debajo de la funda. Para un mazo, registre el diámetro más grande después de que los cables se hayan atado en su disposición de producción. Un conjunto suelto de cables en un banco de trabajo puede dar una medida engañosamente pequeña.

Anote la longitud que se va a cubrir y la ruta a través de soportes o curvas cerradas. En una curva, un tubo textil puede cambiar de forma y dejar al descubierto un poco más de un lado que en una muestra recta. Si la funda debe permanecer en una posición fija mientras la manguera se flexiona, incluya el movimiento de trabajo en la prueba de ajuste.

A continuación, verifique el obstáculo de instalación

Haga una lista de cada elemento por el que debe pasar la funda: casquillos de crimpado, carcasas de conectores, alivios de tensión, enchufes y salidas de cables locales. Mida la envolvente exterior más grande, no solo el diámetro de la manguera o la designación nominal del conector. Para una pieza irregular, envíe una fotografía o un dibujo, así como su medida más ancha.

La secuencia de instalación puede resolver un problema que una funda más grande no puede. Si la funda se añade antes de acoplar un terminal o un racor, es posible que el conector terminado no necesite pasar a través de ella. Si el ensamblaje ya está completo, pruebe una muestra sobre el extremo terminado. No tome prestada una cifra de expansión de un producto tejido o trenzado diferente; solicite información sobre la apertura utilizable para la construcción y el diámetro exactos que se están considerando.

Inspeccione la funda después de colocarla en su lugar

Una vez que la muestra haya cruzado el elemento más grande, examine su ajuste en el tramo protegido más pequeño. Compruebe si hay acumulación cerca de un extremo, huecos visibles en la cobertura en una curva, bucles enganchados y un cambio en la longitud después de la instalación. Marque las ubicaciones previstas de los extremos en el ensamblaje y vuelva a medir la muestra una vez que esté en posición. Esta es una base más confiable para la longitud de corte que medir una funda sin usar extendida en plano.

Pruebe el método real de corte y acabado de extremos en la muestra. El comprador debe acordar la apariencia aceptable del extremo cortado y cualquier método de retención antes de especificar las piezas de producción precortadas. Un extremo cortado sin protección, un extremo sujeto con abrazadera y un extremo dentro de otro componente pueden requerir diferentes tolerancias.

Separe la protección térmica del aislamiento eléctrico

Para la protección contra el calor, informe al proveedor sobre la temperatura en la ubicación de la funda, si el calor proviene del contacto o de una fuente cercana, y cuánto dura la exposición. La página del producto enumera una cifra de temperatura, pero un proyecto con un límite estricto debe solicitar el método de prueba y los datos actuales para la construcción suministrada. Verifique también los límites de temperatura de la cubierta de la manguera, el aislamiento del cable y cualquier accesorio final en el conjunto completo.

Para los trabajos eléctricos, especifique si la funda de fibra de vidrio es una barrera térmica añadida sobre un cable aislado o si se espera que contribuya a un sistema de aislamiento cualificado. Solicite los datos dieléctricos pertinentes y las condiciones de prueba si se requiere rendimiento eléctrico. Una afirmación general sobre la fibra de vidrio no asigna una tensión nominal a cada diámetro de funda.

Mantén las opciones tejidas y trenzadas en especificaciones separadas

La construcción afecta el ajuste, el manejo y cómo se comporta una manga en un doblez. Si el proyecto requiere una trenza en lugar de un tejido de punto, revise elfunda trenzada de fibra de vidrio como un producto independiente. Su material, construcción de pared, rango de tamaños y declaraciones de prueba necesitan su propia revisión. Una prueba de una funda no aprueba la otra.

Una solicitud de muestra práctica

Envíe una foto o dibujo del ensamblaje terminado de manguera o cable con cuatro medidas marcadas: el diámetro exterior máximo del tramo protegido, el elemento de instalación más ancho, la longitud cubierta requerida y el espacio libre más pequeño disponible alrededor de la ruta. Agregue la secuencia de ensamblaje, el movimiento esperado y el requisito térmico o eléctrico. Solicite una muestra de la funda tejida propuesta y registre si pasa la prueba de ajuste, se asienta correctamente en el tramo y cubre toda la sección después de la instalación.

Cuando se completen esas comprobaciones, solicite en la cotización el diámetro nominal seleccionado, su tolerancia o rango de diámetro utilizable, la longitud de corte acordada, el formato de embalaje y los datos de rendimiento actuales. Envíe las medidas y la solicitud de muestra a través de la página del producto de fundas tejidas de fibra de vidrio.
