Los equipos de control de contaminación a menudo combinan temperaturas de gas elevadas, ciclos térmicos, vibración y accesos repetidos para mantenimiento. Por lo tanto, las puertas, los paneles de inspección, las bridas de conductos y las cubiertas desmontables necesitan una junta que coincida tanto con la geometría real de la junta como con el entorno del proceso.
Una junta tipo renacuajo para sistemas de control de contaminación se puede considerar cuando se requiere un bulbo compresible en la línea de sellado y una cola textil extendida que pueda retenerse mecánicamente en el equipo. El bulbo proporciona la sección de contacto, mientras que la cola proporciona un área para la fijación mecánica.
La construcción correcta no está determinada únicamente por el nombre del equipo. Una puerta de acceso de un oxidante térmico, una carcasa de silenciador de escape y una brida de conducto de recolección de polvo pueden pertenecer a un sistema de control de contaminación, pero sus temperaturas, condiciones de presión, movimiento, exposición y disposiciones de montaje pueden ser muy diferentes.

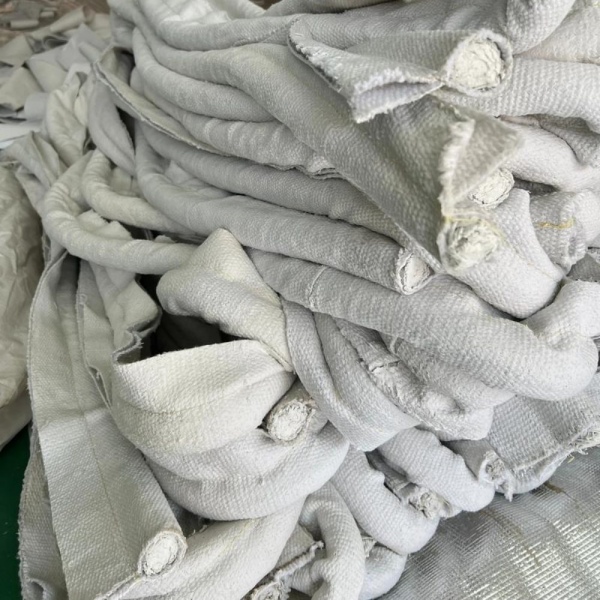

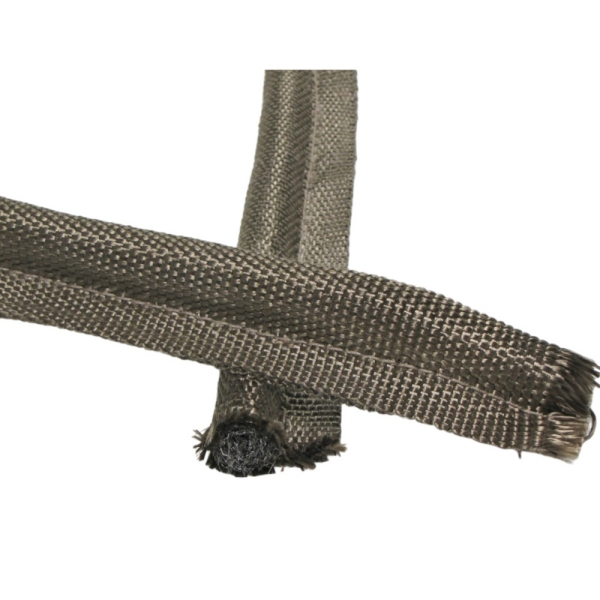

BSTFLEX fabrica juntas tipo renacuajo personalizadas y sellos tipo renacuajo para alta temperatura utilizando diferentes cubiertas textiles y construcciones de núcleos. Se pueden desarrollar perfiles para equipos industriales a partir de planos, dimensiones o muestras existentes, sujeto a la revisión de las condiciones completas de servicio.
Dónde se utilizan las juntas tipo renacuajo en equipos de control de contaminación
Un perfil de renacuajo es más relevante cuando el equipo tiene una puerta, cubierta, abertura de acceso o junta que necesita un sello perimetral compresible. El bulbo proporciona el contacto de sellado, mientras que la cola proporciona una sección de montaje dedicada.
Esta disposición puede ser útil cuando una tira de junta plana por sí sola no puede proporcionar el perfil requerido o cuando la junta necesita ser posicionada mediante una placa de retención, barra de sujeción o canal.
Oxidadores térmicos e incineradores de gases
Los oxidadores térmicos e incineradores de gases manejan corrientes de proceso que pueden estar calientes, ser químicamente complejos o estar sujetos a condiciones operativas cambiantes. Las ubicaciones potenciales de las juntas incluyen puertas de acceso de quemadores, aberturas de inspección, paneles desmontables y juntas de carcasa.
Antes de seleccionar un sello textil, establezca la temperatura en la junta misma, no simplemente el punto de ajuste de la cámara de combustión.
La revisión debe identificar si el sello está expuesto a fugas de gas caliente, calor radiante, contacto directo con metal caliente, condensado durante el apagado o componentes químicos en la corriente del proceso. Estas condiciones pueden diferir entre los bordes del lado caliente y del lado frío de la misma puerta de acceso.
Equipos de control de emisiones y paneles de acceso a conductos
Los sistemas de control de emisiones pueden incluir conductos, compuertas, puertas de inspección, carcasas de filtros y cubiertas de acceso desmontables. Se puede considerar una junta tipo renacuajo cuando una sección de bulbo y cola se ajusta a la junta y los elementos de fijación pueden retener la cola sin obstruir la compresión del bulbo.
Las aplicaciones en conductos requieren especial atención a la diferencia de presión, la composición del gas, la vibración y la fuga permitida.
Una junta textil tipo renacuajo no debe describirse automáticamente como estanca a los gases, certificada para emisiones o con clasificación de presión. Esas propiedades deben establecerse para la junta completa mediante el diseño del equipo y las pruebas de validación aplicables.
Silenciadores de escape y cerramientos de silenciadores de turbina
Los silenciadores de escape y los cerramientos de silenciadores de turbina pueden contener paneles desmontables o secciones de carcasa que requieren sellado térmico. Los factores de diseño relevantes incluyen la temperatura de escape en la junta, el movimiento del cerramiento acústico, la vibración, la frecuencia de extracción de los paneles y la fuerza de sujeción disponible.
La junta debe ajustarse a la geometría de contacto real. Un bulbo que sea demasiado grande puede aumentar la carga de cierre o sobre comprimirse; un bulbo que sea demasiado pequeño puede no mantener el contacto en toda la junta.
Cuando hay vibración presente, se debe revisar el método de retención y la resistencia al movimiento junto con la cubierta y el núcleo.
Componentes de escape y cámaras de aire para generación de energía
Los equipos de generación de energía pueden incluir cámaras de aire caliente, transiciones de escape, cubiertas de inspección y secciones de acceso desmontables. Estas ubicaciones pueden experimentar gradientes de temperatura y movimiento estructural.
El diseñador debe identificar la dirección y la cantidad de movimiento esperada en la línea de la junta y confirmar que la fijación de la cola no restrinja la compresión prevista del bulbo.
Escotillas de procesos de pulpa y papel y cubiertas de acceso industrial
Las escotillas de procesos y las cubiertas de inspección en industrias de pulpa y papel u otros procesos industriales pueden estar expuestas a humedad, depósitos, productos químicos de limpieza y calor intermitente.
Por lo tanto, la selección de materiales debe considerar la exposición completa en lugar de elegir una cubierta únicamente por su capacidad de temperatura nominal.
Cómo especificar una junta tipo renacuajo para sistemas de control de contaminación
Comience con los datos de la junta y del proceso. Una especificación útil separa el material de la cubierta, el núcleo interno, las dimensiones del bulbo, las dimensiones de la cola, el método de montaje y las condiciones de servicio.
Esto evita que una descripción general como "junta de puerta de alta temperatura" oculte diferencias de ingeniería importantes.
| Elemento de especificación | Información a registrar | Por qué es importante |
|---|---|---|
| Ubicación de la junta | Puerta de oxidador térmico, brida de conducto, panel de silenciador, cubierta de cámara de aire o escotilla de inspección | Define la función de la junta y la zona de exposición. |
| Temperatura | Temperatura continua, temperatura máxima y duración máxima en la ubicación de la junta | Permite revisar la cubierta completa, el núcleo, las costuras y los materiales auxiliares. |
| Medio de proceso | Composición del gas, condensado, polvo, aceites, agentes de limpieza u otros contaminantes conocidos | Identifica cuestiones de compatibilidad química y ambiental. |
| Presión y fugas | Diferencial de presión y requisito especificado de fuga o contención | Previene suposiciones sin fundamento sobre el rendimiento hermético o con clasificación de presión. |
| Dimensiones del bulbo | Altura y ancho libres del bulbo, o diámetro para una sección redonda | Define el perfil de sellado compresible. |
| Dimensiones de la cola | Ancho de la cola, grosory disposición de retención | Confirma que la junta se puede asegurar sin restringir el bulbo. |
| Espacio instalado | Espacio cerrado mínimo y máximo alrededor de la unión | Muestra el rango de compresión requerido en servicio. |
| Movimiento y vibración | Movimiento térmico, vibración, contacto deslizante y frecuencia de apertura | Ayuda a evaluar el desgaste de la cubierta, la retención y la estabilidad del perfil. |
| Requisito de suministro | Cantidad de prototipos, longitud de corte o marco acabado, y cantidad de producción | Define el requisito de fabricación y suministro. |
Elija el material de la cubierta para la exposición real
La cubierta es la superficie textil expuesta. Puede entrar en contacto con metal caliente, experimentar calor radiante, rozar contra un marco o estar expuesta a la contaminación del proceso.
Un material que es adecuado para una ubicación en un sistema de control de contaminación puede no ser adecuado para otra.

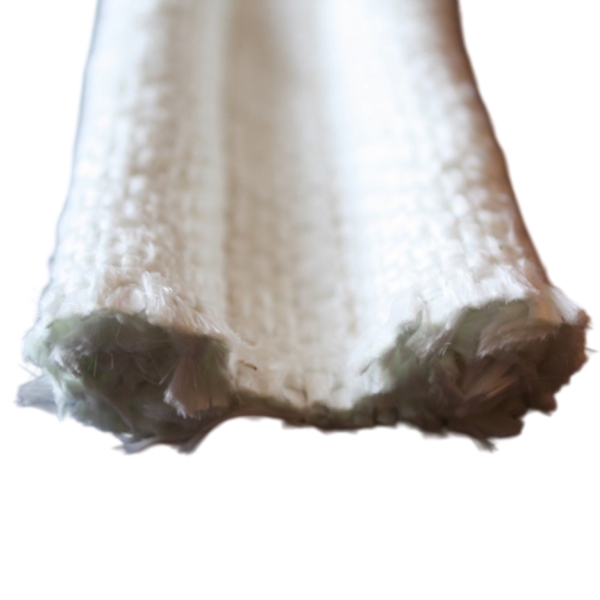

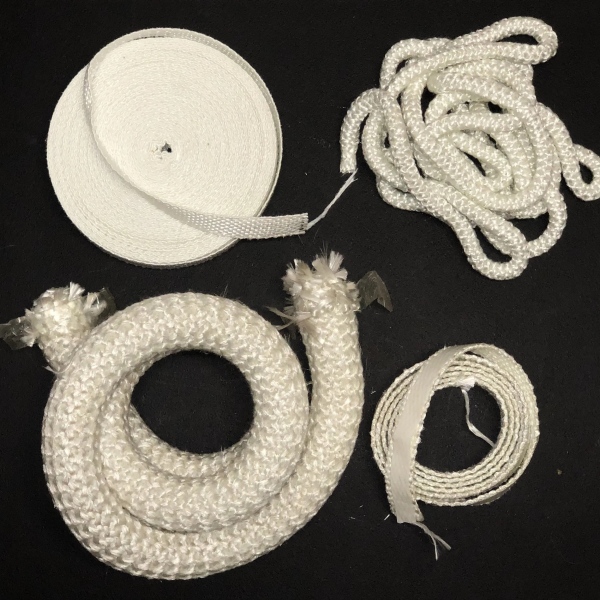

Cubiertas de fibra de vidrio
La tela de fibra de vidrio se puede considerar para puertas de acceso industrial y recintos térmicos donde las condiciones de servicio verificadas se encuentren dentro de la capacidad de la construcción completa de la junta.
El rendimiento final depende del grado de la tela, el núcleo, las costuras, la instalación y la exposición.
Para diferentes disposiciones de núcleos de fibra de vidrio, revise estos productos de BSTFLEX:
- Junta de renacuajo con cubierta de fibra de vidrio y núcleo de fibra de vidrio
- Junta de renacuajo con cubierta de fibra de vidrio y núcleo de acero inoxidable
- Junta de renacuajo con cubierta de fibra de vidrio y núcleo hueco de acero inoxidable
Estas son construcciones de núcleos diferentes, no versiones intercambiables de una sola especificación.
Cubiertas de tela de sílice
La tela de sílice se puede evaluar para aplicaciones que requieren una cubierta textil de mayor temperatura de la que la construcción de fibra de vidrio seleccionada puede proporcionar. El núcleo interno aún necesita su propia revisión térmica y mecánica.
BSTFLEX ofrece una Junta de renacuajo con cubierta de tela de sílice y núcleo de Inconel y una Junta de renacuajo con cubierta de tela de sílice y núcleo cerámico.
El primero combina tejido de sílice con un núcleo metálico; el segundo utiliza un núcleo cerámico. La elección final depende de las condiciones reales de la junta.
Cubiertas de tejido cerámico
Las construcciones de tejido cerámico pueden considerarse para equipos térmicos exigentes en los que el textil expuesto debe seleccionarse para condiciones de calor severas. La selección del núcleo sigue siendo una decisión independiente.
Las referencias de productos BSTFLEX disponibles incluyen:
- Junta de renacuajo con núcleo cerámico y cubierta de tejido cerámico
- Junta de renacuajo con núcleo Inconel y cubierta de tejido cerámico
- Junta de renacuajo con núcleo cerámico, cubierta de tejido cerámico y malla tubular de Inconel
La construcción con malla tubular de Inconel añade una estructura protectora metálica externa y debe evaluarse cuando el desgaste superficial forme parte de la aplicación.
Cubiertas de basalto y otras cubiertas especiales
Las cubiertas de tejido de basalto y otros textiles especiales se pueden considerar cuando sus propiedades de material verificadas coinciden con la exposición.

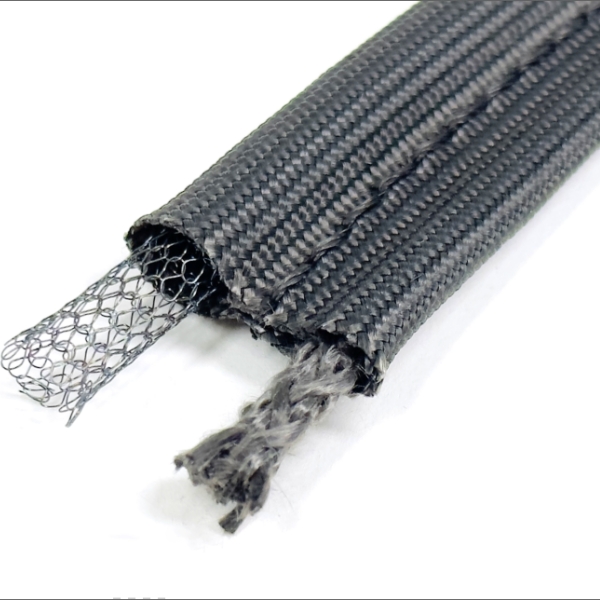

Por ejemplo, la Junta de renacuajo con núcleo de malla metálica y cubierta de tejido de basalto combina una cubierta textil de basalto con un núcleo de malla metálica.
No asuma que los tejidos de basalto, fibra de vidrio, sílice y cerámica tienen límites de temperatura o compatibilidad química idénticos.
Selección del núcleo: compresión, soporte y recuperación
El núcleo influye en cómo se deforma el bulbo cuando se cierra la puerta o el panel de acceso. Los núcleos de fibra, los núcleos cerámicos y los núcleos de malla metálica pueden comportarse de manera diferente bajo las mismas dimensiones nominales del bulbo.
El material del núcleo por sí solo no basta para predecir la fuerza de cierre; también importan la densidad del núcleo, la geometría, la construcción del alambre, la tensión de la cubierta y el tamaño del bulbo.
Núcleos de fibra y cerámicos
Los núcleos a base de fibra se pueden considerar cuando se requiere una construcción interna no metálica. Su comportamiento de compresión depende del tipo de fibra, la densidad y la construcción.
Un núcleo cerámico no debe describirse automáticamente como un núcleo de cuerda a menos que el componente interno real esté fabricado en forma de cuerda.
Núcleos de malla de acero inoxidable
La malla de acero inoxidable puede proporcionar refuerzo metálico interno. Su comportamiento depende de la aleación, el diámetro del alambre, la geometría del tejido o malla y la densidad.
Debe evaluarse bajo las condiciones previstas de compresión y temperatura en lugar de asumir que tiene una característica de recuperación universal.
Núcleos metálicos huecos
Un núcleo metálico hueco tiene una estructura de centro abierto que proporciona espacio para la deformación. Puede considerarse cuando la junta requiere una respuesta de compresión diferente o tiene una fuerza de cierre limitada.
Se deben comprobar el rango de compresión útil y la resistencia al colapso permanente para la construcción real.
Núcleos de Inconel
Las construcciones con núcleo de Inconel pueden evaluarse cuando el propio refuerzo metálico debe funcionar en condiciones térmicas exigentes.
La aleación y la construcción de la malla deben especificarse cuando se conozcan. Un núcleo de alta temperatura no hace automáticamente que la junta completa sea adecuada para cualquier gas de proceso o exposición.
Diseño de juntas para control de contaminación: la presión y las fugas son requisitos separados
Una junta de renacuajo textil proporciona un perfil de contacto compresible, pero la presencia de un bulbo no establece una clase de fuga particular.
Los equipos de control de contaminación pueden tener requisitos definidos de contención de procesos, emisiones o presión. Estos deben ser indicados por el diseñador del equipo y validados a nivel de junta.
Para una brida de conducto o un panel de acceso, proporcione el diferencial de presión de diseño, las fugas admisibles, la temperatura del gas y el método de prueba. Indique también si se espera que la junta selle únicamente juntas estáticas o si experimenta movimientos repetidos.
Cuando la contención de emisiones sea crítica para la seguridad o las normativas, la junta seleccionada debe formar parte de una junta diseñada y probada adecuadamente
