¿Qué información se necesita para pedir una cubierta de aislamiento de filtro personalizada?

Una cubierta de aislamiento de filtro personalizada está diseñada para adaptarse a la forma real de una carcasa de filtro industrial, un colador tipo cesta, un colador en Y, un vaso de filtro de cartucho o una unidad de filtración de proceso. Debido a que los cuerpos de filtro suelen incluir bridas, conexiones de tuberías, manómetros, drenajes, manijas, soportes, abrazaderas y tapas removibles, se requiere información precisa antes de la producción.

Cuanto mejor sea la información proporcionada antes de la cotización, mejor se ajustará la cubierta de aislamiento final al equipo. Las dimensiones correctas también ayudan a mejorar el rendimiento térmico, reducir problemas de instalación y facilitar la retirada y reinstalación de la cubierta durante el mantenimiento.

1. Dimensiones básicas de la carcasa del filtro

La primera información necesaria es el tamaño principal de la carcasa del filtro. Estas dimensiones permiten al fabricante estimar el uso de material, la cobertura de aislamiento, la forma de la cubierta y el costo de producción.

2. Posiciones de entrada y salida de tuberías

Los filtros industriales suelen conectarse a tuberías de proceso a través de puertos de entrada y salida. La cubierta de aislamiento debe incluir aberturas precisas o líneas de separación alrededor de estas conexiones de tuberías. Si las posiciones de entrada y salida no se miden correctamente, la cubierta puede no ajustarse al equipo durante la instalación.

• Diámetro de la tubería de entrada
• Diámetro de la tubería de salida
• Distancia entre la línea central de la tubería y el borde del cuerpo del filtro
• Dirección de la tubería: horizontal, vertical, montaje lateral, superior o inferior
• Si las secciones de tubería conectadas también requieren cobertura de aislamiento

3. Tamaño de brida y holgura de pernos

Las bridas son comunes en carcasas de filtro, coladores y vasos de filtración de proceso. Una cubierta de aislamiento removible personalizada debe proporcionar suficiente espacio para el grosor de la brida, las cabezas de los pernos, las tuercas y el mantenimiento futuro.

Por favor proporcione el diámetro de la brida, el espesor de la brida, la posición del círculo de pernos y cualquier área que deba permanecer accesible. Para filtros que se abren con frecuencia, la cubierta puede diseñarse con una sección de brida separada o una construcción dividida para facilitar la remoción.

4. Ubicaciones de manómetro, drenaje, ventilación, manijas y soportes

Los componentes pequeños a menudo determinan si la cubierta de aislamiento es práctica en el uso real. Los manómetros de presión, válvulas de drenaje, puertos de ventilación, manijas, orejetas de elevación, abrazaderas, soportes de montaje y placas de identificación pueden requerir aberturas, solapas, bordes reforzados o áreas de acceso expuestas.

• Posición del manómetro de presión y visibilidad requerida
• Posición de la válvula de drenaje y ventilación
• Posición de la manija, orejeta de elevación o banda de sujeción
• Posición del soporte de montaje o pata de fijación
• Posición de la placa de identificación o etiqueta de inspección
• Cualquier parte que deba permanecer abierta para operación o inspección

5. Temperatura de operación y temperatura superficial objetivo

La temperatura de operación es esencial para elegir la tela exterior correcta, el núcleo de aislamiento, el revestimiento interior, el hilo de costura y el sistema de fijación. Los filtros de vapor, filtros de aceite caliente, sistemas de filtración química y filtros relacionados con gases de escape pueden requerir diferentes combinaciones de materiales.

Si tiene una temperatura superficial exterior objetivo, también debe proporcionarse. Por ejemplo, algunas plantas requieren aislamiento principalmente para la retención de calor, mientras que otras se centran en la protección del personal y en reducir la temperatura de contacto. Esta información ayuda a determinar el espesor del aislamiento y la estructura del material.

6. Entorno de instalación

El entorno de instalación afecta la selección del recubrimiento de la tela, el refuerzo, la costura y los herrajes metálicos. Un filtro instalado en interiores en una sala de vapor limpia puede no necesitar la misma capa exterior que un filtro instalado en exteriores, cerca de niebla de aceite, salpicaduras químicas, niebla salina o abrasión mecánica intensa.

7. Método de fijación preferido

El sistema de fijación debe coincidir con la temperatura, la frecuencia de mantenimiento, el nivel de vibración y el espacio de instalación. Para equipos que se abren con frecuencia, los cierres de liberación rápida pueden reducir el tiempo de mantenimiento. Para áreas de alta temperatura o servicio pesado, se puede preferir la fijación metálica.

• Cinta de gancho y bucle para instalación y retirada rápida
• Hebillas de acero inoxidable para una fijación mecánica más fuerte
• Correas y anillas en D para cierre ajustable
• Broches a presión para cubiertas más pequeñas y ajustadas
• Lazado con alambre para aplicaciones de alta temperatura o propensas a vibración

8. Frecuencia de mantenimiento y diseño de la cubierta

Antes de realizar el pedido, es importante confirmar con qué frecuencia se abrirá el filtro y qué partes deben ser accesibles durante el servicio. Un filtro que se limpia cada semana puede necesitar un diseño de cubierta diferente al de un filtro que solo se inspecciona durante paradas programadas.

Para mantenimiento frecuente, la cubierta puede diseñarse en múltiples secciones para exponer solo el área de servicio. Para mantenimiento menos frecuente, puede ser suficiente una cubierta completa más simple. El objetivo es mantener la eficacia del aislamiento mientras se hace práctico el servicio rutinario.

9. Fotografías, dibujos, muestras o hojas de medición

La información visual clara ayuda a reducir errores de diseño. Un dibujo técnico es ideal, pero las fotos con dimensiones marcadas también son útiles. Para proyectos de reemplazo, también se puede utilizar una muestra antigua de la cubierta de aislamiento como referencia.

• Fotos de frente, lateral, superior y de los puntos de conexión
• Dimensiones marcadas en fotos o bocetos
• Planos del equipo o hojas de datos de la carcasa del filtro
• Muestras de cubiertas antiguas para producción de reemplazo
• Limitaciones de espacio de instalación alrededor del filtro

10. Cantidad, etiquetado y requisitos OEM

Para fabricantes de equipos OEM, contratistas de ingeniería, distribuidores y empresas de mantenimiento, puede ser necesaria información adicional del proyecto. Esto puede incluir números de pieza, etiquetas de identificación, requisitos de embalaje, preferencias de color, instrucciones de instalación e identificación de pedidos repetidos.

• Cantidad requerida para cada tamaño o modelo de filtro
• Número de etiqueta del equipo o número de referencia del proyecto
• Marca privada o número de pieza del cliente
• Requisitos especiales de embalaje
• Marca de dirección de instalación o etiqueta de advertencia
• Producción por lotes o requisito personalizado único

Lista de verificación de pedido recomendada

Antes de solicitar una cotización, prepare la siguiente información:

• Tipo de filtro: filtro de cesta, filtro en Y, carcasa de filtro de cartucho, filtro de vapor, filtro de aceite caliente u otro tipo
• Diámetro y longitud del cuerpo principal
• Tamaño y posición de las tuberías de entrada y salida
• Tamaño de la brida y espacio libre de los pernos
• Posiciones del manómetro, drenaje, ventilación, manija, soporte y abrazadera
• Temperatura de operación y temperatura objetivo de la superficie exterior
• Entorno de instalación interior o exterior
• Espesor de aislamiento requerido si se especifica
• Método de fijación preferido
• Fotos, dibujos, muestras o hoja de medición
• Cantidad y cualquier requisito de etiquetado o embalaje OEM

Pedir cubiertas de aislamiento de filtro personalizadas de BSTFLEX

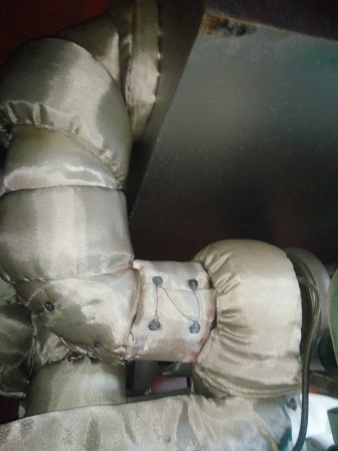

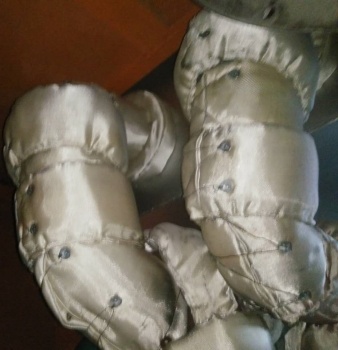

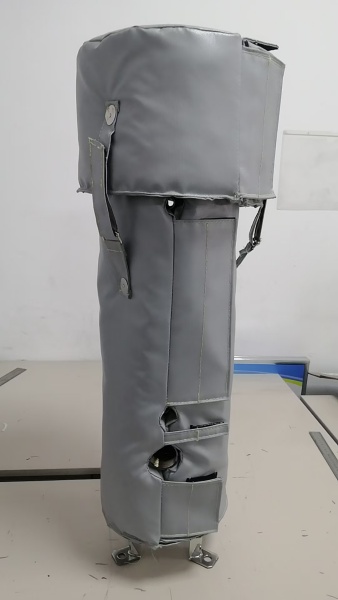

BSTFLEX fabrica cubiertas de aislamiento de filtro removibles personalizadas para carcasas de filtros industriales, filtros de cesta, filtros en Y, filtros de cartucho, sistemas de vapor, sistemas de aceite caliente, equipos de procesamiento químico, sistemas de tuberías marinas, plantas de energía y maquinaria OEM. Cada cubierta puede producirse según dibujos, fotos, muestras o mediciones detalladas en campo.

Nuestro Cubierta de aislamiento de filtro removible personalizada puede personalizarse con tela de fibra de vidrio, tela de fibra de vidrio recubierta de silicona, tela de fibra de vidrio recubierta de PTFE, tela de fibra de vidrio con papel de aluminio, malla de acero inoxidable, manta de aislamiento de sílice, manta de aislamiento de fibra cerámica, hebillas de acero inoxidable, cierres de velcro, correas o lazado con alambre.

Preguntas frecuentes

¿Se puede fabricar una cubierta de aislamiento de filtro sin un dibujo?

Sí. Una cubierta puede diseñarse a partir de fotos claras, dimensiones marcadas, hojas de medición, muestras o datos del equipo. Un dibujo es útil, pero no siempre es obligatorio.

¿Qué dimensiones son más importantes para una cubierta de aislamiento de filtro personalizada?

Las dimensiones más importantes incluyen el diámetro del cuerpo del filtro, la longitud del cuerpo, la posición de las conexiones de tuberías, el tamaño de la brida, la ubicación del manómetro, la posición del drenaje y cualquier espacio libre para manijas o soportes.

¿Debo proporcionar la temperatura de operación?

Sí. La temperatura de operación es necesaria para seleccionar la tela correcta, el núcleo de aislamiento, el hilo de costura y el método de fijación.

¿Puede la cubierta incluir aberturas para manómetros y drenajes?

Sí. Se pueden añadir recortes personalizados, solapas, aberturas reforzadas y áreas de servicio expuestas para manómetros de presión, drenajes, ventilaciones, manijas, soportes y conexiones de tuberías.

¿Puede la cubierta de aislamiento fabricarse para mantenimiento repetido?

Sí. La cubierta puede diseñarse con secciones removibles, sistemas de fijación de liberación rápida, correas, hebillas o lazado con alambre para facilitar su retirada y reinstalación repetida.
