Funda de fibra de alúmina para cableado de hornos: Preguntas sobre dimensiones y temperatura

Un cable de termopar guiado junto a la pared de un horno puede encontrarse con una temperatura diferente a la de un cable que atraviesa una abertura caliente. Es posible que ambos necesiten una funda protectora, pero su exposición, la construcción de los cables y los espacios libres de instalación son diferentes. Enviar únicamente el punto de ajuste del horno y un calibre nominal de cable dificulta la selección de la funda adecuada.

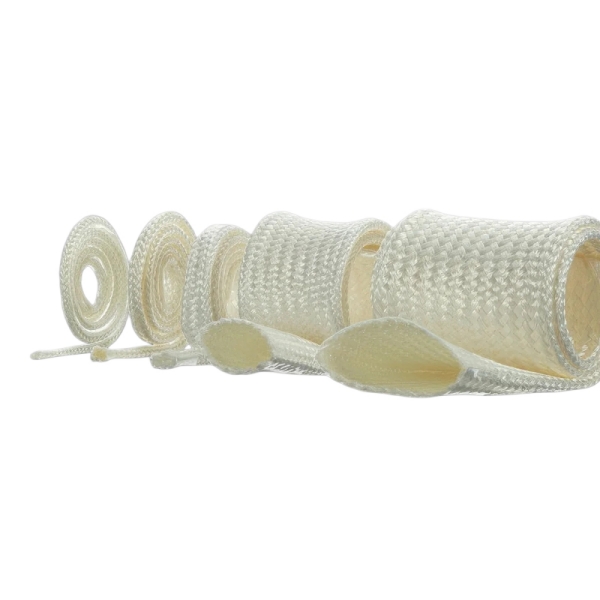

La Fundas de Fibra de Alúmina es un tejido tubular flexible para protección a alta temperatura alrededor de cables, alambres y otros componentes alargados. Antes de especificarlo para un conjunto de horno, determine qué tocará la funda, qué tan caliente se vuelve su ubicación y si el cableado ya cuenta con su propio aislamiento eléctrico calificado.

Mida la exposición en la funda

Comience con la ruta real. Marque la sección dentro de la zona caliente, la sección cerca de una puerta o abertura de inspección y la transición hacia el tendido de cables más frío. Identifique si la funda experimenta contacto directo con una superficie caliente, calor radiante, aire en movimiento, la apertura breve de la puerta del horno o calentamiento y enfriamiento repetidos. La temperatura del proceso no describe por sí sola la temperatura en cada punto a lo largo de la funda.

Para cada sección, proporcione la temperatura continua prevista, la exposición corta más alta y su duración. Indique con qué frecuencia el equipo realiza ciclos. Si esos valores provienen de un cálculo en lugar de una medición, informe al proveedor qué suposiciones se utilizaron. Solicite los datos de temperatura de la construcción de la funda seleccionada y las condiciones bajo las cuales se estableció la clasificación. El tipo de fibra por sí solo no constituye una clasificación de temperatura completa para la funda terminada o el cable protegido.

Determine el tamaño a partir del cable instalado, no del conductor

Mida el diámetro exterior del cable completo o mazo de cables en el punto donde se ubicará la funda. Incluya el aislamiento existente, una cubierta protectora y cualquier otra capa debajo de la funda de alúmina. Si la funda debe deslizarse sobre un conector, engaste o terminal, proporcione la dimensión exterior máxima de ese elemento y la longitud de instalación disponible.

Registre también las curvas, derivaciones y los lugares donde el cable está sujeto por una abrazadera. Una trenza tubular puede cambiar su diámetro al ajustarse, lo que puede alterar la cobertura y el espesor de la pared a lo largo del recorrido. Pruebe un tramo corto sobre el elemento más grande y luego inspeccione su ajuste en la sección más pequeña. Compruebe si la trenza se abre, se engancha, se amontona o frota contra un borde metálico. Confirme la longitud final después de instalar la funda y terminar los extremos.

Separe la protección térmica de la cualificación eléctrica

Un tejido cerámico alrededor de un conductor puede formar una capa de un conjunto de cableado. No establece la tensión nominal de dicho conjunto. Informe al proveedor si la funda se colocará sobre un cable ya aislado, un cable calefactor, un cable de termopar u otro componente. Si el diseño depende de la funda para el aislamiento eléctrico, especifique el método de prueba requerido, la tensión, las condiciones ambientales y la documentación para la construcción exacta que se va a adquirir.

Revise el límite de temperatura propio del cable, los materiales de terminación y la ruta a través del horno. Una funda no puede elevar la temperatura admisible de un conductor, cubierta o conector inadecuados. Cuando el cable pueda entrar en contacto con chapa metálica afilada, un elemento de sujeción móvil o material fundido, describa esa exposición por separado para poder evaluar todo el conjunto protector. No asuma que un tejido sin recubrimiento proporciona una barrera sellada contra líquidos o abrasión intensa.

Confirme la construcción del tejido

Pregunte qué grado de fibra y qué construcción de hilo se suministrarán. La página de producto describe una funda tubular a base de alúmina y menciona formas trenzadas o tejidas. Para un pedido de producción, confirme qué forma se aplica a su tamaño, la composición declarada, cualquier tratamiento de acabado, la tolerancia del diámetro interior y la longitud de suministro. Si el conjunto requiere baja emisión de fibras o un tratamiento particular en el corte de los extremos, hágalo parte de la aprobación de la muestra.

Una prueba de instalación corta es útil antes de pedir un rollo completo. Ajuste la funda candidata a un cable representativo y pásela por las abrazaderas y aberturas previstas. Compruebe el radio de curvatura, la retención de los extremos, el acceso para el mantenimiento y la separación respecto a las piezas circundantes. Si el conjunto se va a someter a una prueba de calor controlada, utilice el cable y los materiales de terminación reales e inspéccionelos después del ciclo prescrito.

Qué incluir en la consulta

• Un croquis o fotografía que muestre la ruta del horno, la zona caliente, las aberturas, las abrazaderas y la longitud protegida.
• El diámetro exterior del cable o mazo, el diámetro máximo de los accesorios y el espacio libre de instalación disponible.
• La exposición continua y de corta duración en la funda, además del ciclo de calentamiento y cualquier contacto o calor radiante.
• El aislamiento existente del cable y cualquier prueba eléctrica o documentación que requiera el conjunto terminado.
• Exposición a la abrasión, salpicaduras, productos químicos o manipulación repetida de mantenimiento.
• Cantidad de muestras requeridas, longitudes de rollo o de corte, uso anual estimado y controles de aceptación.

Envíe estos detalles junto con el plano a BSTFLEX. Podemos revisar la construcción de la funda solicitada y preparar una muestra para pruebas de ajuste y aplicación. Confirme los datos técnicos específicos del grado y los criterios de aceptación del conjunto terminado antes de liberar un pedido de producción. Para otros materiales y construcciones de fundas, consulte la categoría Fundas de Alta Temperatura.
