Cinta de fibra de vidrio aluminizada para protección contra el calor radiante industrial: orientado, fijación y espacio de aire

La cinta de fibra de vidrio aluminizada está diseñada para reducir el calor radiante que llega a las mangueras, cables, tuberías y otros componentes sensibles a la temperatura industriales. Su rendimiento depende de más que la presencia de una superficie plateada. La dirección de la cara de aluminio, la separación de la fuente de calor, el solape, el método de fijación y el estado de la cara reflectante influyen en el resultado de la instalación.

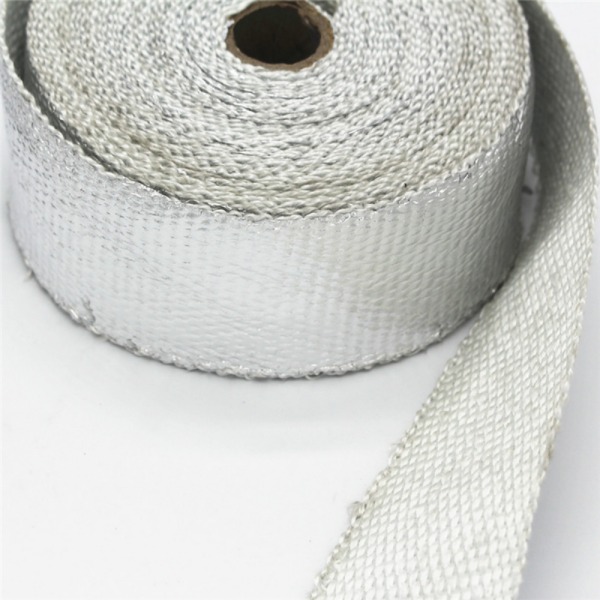

BSTFLEX Cinta de Fibra de Vidrio Aluminizada Reflectante de Calor combina un textil de fibra de vidrio con una capa de revestimiento de aluminio. La fibra de vidrio proporciona un textil de soporte flexible, mientras que la superficie de aluminio orientada hacia el exterior está pensada para reducir la transferencia de calor radiante. Este artículo explica cómo especificar y montar esa construcción para uso industrial.

¿Qué cambia el revestimiento de aluminio?

La cinta de fibra de vidrio sin recubrimiento se selecciona principalmente como un textil térmico para envoltura, revestimiento y aislamiento local. Agregar un revestimiento de aluminio cambia la superficie expuesta de la cinta.

El revestimiento puede proporcionar:

• una superficie de baja emitancia para la protección contra el calor radiante;
• una capa exterior visible que ayuda a identificar el lado reflectante;
• protección superficial para el textil de fibra de vidrio subyacente;
• una capa de barrera que puede limitar la contaminación directa de la cara textil, sujeta a la construcción real y a los bordes expuestos.

La capa de aluminio no convierte una cinta fina en un sistema de aislamiento completo. El calor aún puede llegar al componente protegido a través de la conducción, la convección y cualquier espacio desprotegido. Por lo tanto, la selección debe comenzar con la ruta de calor completa.

El calor radiante es diferente del calor por contacto

El calor radiante viaja desde una superficie más caliente a una superficie más fría sin requerir contacto físico. Una capa de revestimiento de aluminio pulido es más útil cuando mira hacia la fuente radiante a través de un espacio libre abierto.

Si la cara reflectante se presiona directamente contra la fuente caliente, la transferencia de calor por conducción a través del área de contacto cobra importancia. En esa condición, la reflectividad por sí sola no puede proporcionar el mismo efecto de blindaje que una superficie orientada correctamente frente a la fuente.

Para una manguera o cable ubicado cerca de una línea de proceso caliente, el objetivo habitual es envolver el componente más frío y colocar la cara de aluminio hacia afuera, hacia la fuente radiante. La cinta puede entrar en contacto con el componente que protege, mientras que se debe mantener un espacio libre entre el componente envuelto y la fuente caliente siempre que el diseño del equipo lo permita.

Para una tubería caliente envuelta para reducir la radiación hacia el exterior, el calor primero se conduce desde la tubería hacia la cinta. La cara de aluminio puede reducir la radiación de la superficie exterior, pero la pérdida total de calor aún depende del arreglo de aislamiento completo, el espesor, el flujo de aire y la instalación.

Oriente la superficie de aluminio hacia la fuente de calor

El lado reflectante debe tener una vista clara de la fuente radiante para realizar su función prevista. Si la superficie de aluminio apunta en dirección contraria a la fuente o está enterrada bajo otra capa no reflectante, el beneficio de calor radiante esperado puede verse reducido.

Antes de envolver, identifique:

• la principal fuente de calor radiante;
• el componente protegido;
• la dirección desde la cual se produce la exposición más fuerte;
• las áreas ensombrecidas por soportes, protecciones o componentes adyacentes;
• las ubicaciones donde el calor puede llegar al componente desde más de una dirección.

Cuando la exposición proviene de varias direcciones, es posible que una sola tira estrecha no proporcione una cobertura completa. Revise la ruta y el patrón de envoltura en el ensamblaje real.

¿Qué espacio de aire se requiere?

No existe una dimensión universal de espacio de aire que sea correcta para cada instalación de cinta de fibra de vidrio aluminizada. El espacio libre requerido depende de la temperatura de la fuente, el tamaño de la fuente, el ángulo de exposición, el flujo de aire, el límite de temperatura del componente, la construcción de la cinta y la geometría circundante.

El principio importante es que una superficie reflectante debe mirar hacia un espacio abierto o un espacio libre hacia la fuente radiante. Dicha separación permite que se produzca un intercambio radiante en la cara de aluminio. También reduce el contacto conductor directo con la fuente caliente.

Para equipos industriales, determine el espacio libre disponible a partir del plano o de una inspección física. Luego, verifique la temperatura del componente protegido en condiciones de funcionamiento representativas.

No anuncie una reducción de temperatura fija a menos que la instalación específica haya sido probada bajo condiciones definidas. Una cinta que funciona bien en una disposición de laboratorio abierta puede dar un resultado diferente en un recinto compacto.

El solapamiento controla la cobertura y la acumulación de capas

La información actual del producto BSTFLEX p93 describe un método de envoltura con un 50% de solapamiento. Con un 50% de solapamiento, cada vuelta cubre la mitad de la vuelta anterior, produciendo aproximadamente dos capas en la mayor parte de un área envuelta recta.

El solapamiento afecta a:

• la continuidad de la cobertura;
• el grosor final;
• el consumo de material;
• la flexibilidad alrededor de las curvas;
• el número de bordes cortados expuestos a la contaminación o al desgaste.

Un mayor solapamiento no es automáticamente mejor. Una acumulación excesiva puede interferir con abrazaderas, conectores y holguras del equipo. Demasiado poco solapamiento puede dejar aberturas a través de las cuales el calor radiante llega al componente protegido.

Especifique el solapamiento en las instrucciones de instalación y utilice el mismo valor para la estimación de la cantidad. Pruebe la envoltura en curvas, puntos de ramificación y transiciones de diámetro antes de aprobar una cantidad de producción.

Mantenga la cara reflectante lisa y expuesta

Una superficie reflectante funciona mejor cuando permanece limpia, continua y orientada hacia la fuente de calor. Las arrugas severas, los desgarros, las perforaciones, la contaminación intensa y las costuras dañadas pueden reducir el área reflectante utilizable.

Durante la instalación:

• evite aplastar la cara de aluminio con herramientas;
• no arrastre la cinta sobre tornillería afilada;
• mantenga el aceite, la suciedad y los residuos de proceso alejados de la superficie reflectante cuando sea práctico;
• utilice un ángulo de envoltura que permita que la cinta quede lisa;
• inspeccione los bordes expuestos y los puntos de terminación.

En servicio, incluya la cara de aluminio en la inspección de mantenimiento. Limpie o reemplace la envoltura de acuerdo con el procedimiento aprobado si la contaminación o el daño le impiden realizar su función prevista.

Utilice fijación mecánica sin dañar el componente

La construcción p93 se presenta como una envoltura retenida mecánicamente. La información actual del producto enumera alambre de seguridad, abrazaderas, bridas o cinta de silicona como posibles métodos para asegurarla después de la instalación.

La fijación seleccionada debe adaptarse a la temperatura, la vibración y el entorno circundante. Debe retener la envoltura sin cortar a través de la capa de revestimiento de aluminio ni dañar la manguera, el cable, la tubería o el aislamiento subyacente.

Para una manguera o un cable, evite la presión local excesiva. Una atadura metálica apretada puede convertirse en un punto de tensión o dañar una cubierta exterior blanda. Cuando se utilicen alambres o bandas, defina su material, ancho, condición de los bordes y espaciado.

Los puntos de fijación no deben alejar la cinta del componente protegido ni exponer una línea de visión sin envolver hacia la fuente radiante. Compruebe el inicio, el final y las transiciones después de que el componente se haya movido a través de su rango operativo.

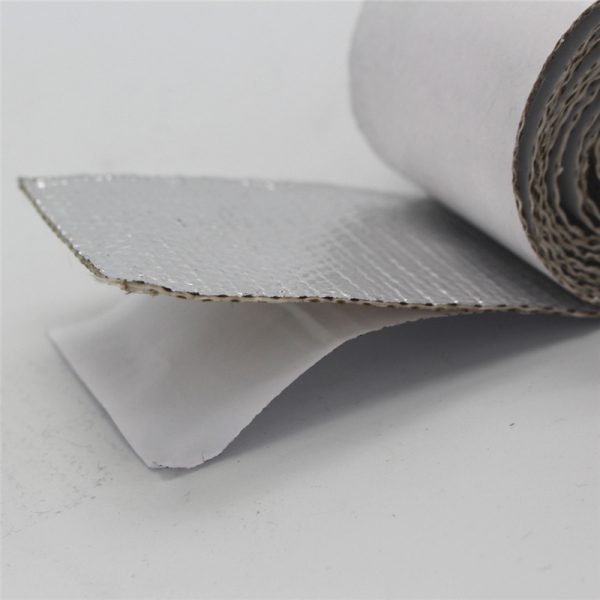

Cinta de fibra de vidrio de aluminio simple frente a cinta con reverso adhesivo

La cinta de fibra de vidrio de aluminio retenida mecánicamente y la cinta de fibra de vidrio de aluminio con reverso adhesivo son estructuras de productos diferentes.

La envoltura simple es útil donde el instalador puede envolver en espiral el componente y asegurarlo con un método mecánico aprobado. Evita depender de un adhesivo sensible a la presión como la capa de posicionamiento principal.

Cuando se requiera colocación directa, formas troqueladas o posicionamiento de instalación, evalúe la separada cinta de fibra de vidrio de aluminio con reverso adhesivo. En esa construcción, la química del adhesivo, la temperatura de aplicación y la temperatura de servicio deben especificarse por separado de las capas de fibra de vidrio y aluminio.

No trate los dos productos como intercambiables simplemente porque ambos tienen una cara plateada. La estructura de respaldo afecta la instalación, la flexibilidad, el grosor final y los límites de temperatura.

No confunda este producto con la cinta de sellado de papel de aluminio para HVAC

Muchos productos descritos como cinta de papel de aluminio son cintas finas sensibles a la presión diseñadas para juntas de conductos, sellado de vapor o trabajos generales de HVAC. La cinta de aislamiento de fibra de vidrio de aluminio es una construcción textil reforzada destinada a la protección térmica industrial.

Antes de comprar, confirme:

• si el respaldo es textil de fibra de vidrio o papel de aluminio sin soporte;
• si el producto tiene un respaldo PSA;
• el grosor final;
• la función de transferencia de calor prevista;
• el límite de temperatura de servicio de la construcción completa;
• si se requiere retención mecánica.

Una cinta de sellado de conductos de papel de aluminio no debe sustituirse por un revestimiento industrial de fibra de vidrio retenido mecánicamente sin una revisión técnica.

Separar la temperatura de trabajo del punto de fusión

La página actual del producto p93 enumera un rango de temperatura de funcionamiento para la cinta completa y enumera por separado un valor de punto de fusión más alto. La cifra más alta no debe utilizarse como la temperatura de servicio continuo.

Para un tejido con cara de aluminio, la temperatura utilizable puede estar limitada por la construcción de fibra de vidrio, la capa de aluminio, el método de laminación, la condición de la superficie y el trabajo mecánico. Solicite los datos de servicio para la construcción de producción exacta.

Si la aplicación incluye picos cortos, proporcione la temperatura de pico y la duración por separado. No utilice una afirmación no cualificada de "calor extremo" en lugar de una especificación de exposición continua y de pico.

Mida el componente protegido, no solo el ancho de la cinta

La página actual de BSTFLEX enumera anchos de cinta estándar de 25 mm a 200 mm, un grosor nominal de 1,5 mm y longitudes de rollo de 30 m. Estas son referencias de suministro; el ancho correcto depende del componente y de la instalación.

Para una solicitud de cotización (RFQ), proporcione:

• diámetro exterior de la manguera, cable, tubo o tubería;
• longitud que requiere protección;
• espacio libre disponible hasta la fuente de calor;
• ancho de la cinta y solape;
• número de pasadas de envoltura;
• método de fijación;
• temperaturas de exposición normal y máxima;
• temperatura máxima permitida del componente protegido;
• exposición a vibraciones, movimiento, aceite o productos químicos;
• requisitos de cantidad y embalaje.

Cuando la instalación incluya accesorios o conectores más grandes que el componente principal, calcule también el tamaño del revestimiento y el espacio libre alrededor de dichos puntos.

Aprobar el conjunto instalado en condiciones representativas

Una aprobación de muestra útil debe evaluar la cinta en la geometría prevista. Instálela con el solape, la orientación y el método de fijación propuestos, y luego exponga el conjunto a las condiciones de funcionamiento representativas.

Registrar:

• temperatura de la fuente de calor;
• distancia y orientación entre la fuente y la cinta;
• flujo de aire ambiente;
• temperatura en el componente protegido;
• duración del ciclo de funcionamiento;
• condición de la superficie antes y después de la exposición;
• movimiento o desplazamiento de la envoltura;
• condición de las fijaciones.

Cuando el componente protegido tenga una temperatura máxima admisible, utilice ese valor como criterio de aceptación. El aspecto plateado de la cinta no es prueba de que el componente se haya mantenido dentro de su límite.

Solicite cinta de fibra de vidrio de aluminio para protección industrial contra el calor radiante

BSTFLEX suministra cinta de fibra de vidrio de aluminio termorreflectante para mangueras, cables, tuberías y conductos industriales expuestos al calor radiante. Se pueden estudiar anchos, longitudes y envases estándar y solicitados para equipos originales (OEM) y suministro de mantenimiento.

Envíe las dimensiones del componente, la ubicación de la fuente de calor, el espacio libre disponible, las temperaturas de funcionamiento, el método de fijación y la cantidad requerida. Incluya un plano o una fotografía de la instalación cuando la fuente de calor y el componente protegido sean difíciles de describir.

Para otras construcciones industriales tejidas, recubiertas, con reverso adhesivo y de juntas, compare el Gama de cintas industriales para altas temperaturas de BSTFLEX.

Solicite una cotización de cinta de aluminio con fibra de vidrio para su aplicación industrial de calor radiante.
