Funda ignífuga para equipos de asfalto caliente: mangueras hidráulicas y líneas calefaccionadas

Antes de instalar la funda ignífuga en el equipo de asfalto, marque la fuente de calor en el plano. Puede tratarse de un componente de escape junto a una manguera hidráulica o del producto caliente dentro de una línea de transferencia. Estas situaciones requieren especificaciones de protección térmica diferentes.

Manguito ignífugo para equipos de asfalto calienteEs una cubierta externa, no una manguera para transportar asfalto. Alrededor de una línea hidráulica, su función es limitar la exposición al calor circundante. Alrededor de una línea de proceso calentada, su función debe definirse dentro del diseño completo de aislamiento y control de temperatura.

Para los fabricantes de equipos, los ensambladores de mangueras y los compradores de mantenimiento, el punto de partida útil es una revisión línea por línea.Gama de mangas ignífugas BSTFLEXIncluye construcciones tubulares y abatibles de fibra de vidrio recubiertas de silicona para evaluar estos requisitos.

Proteger una manguera hidráulica y aislar una línea caliente son tareas diferentes.

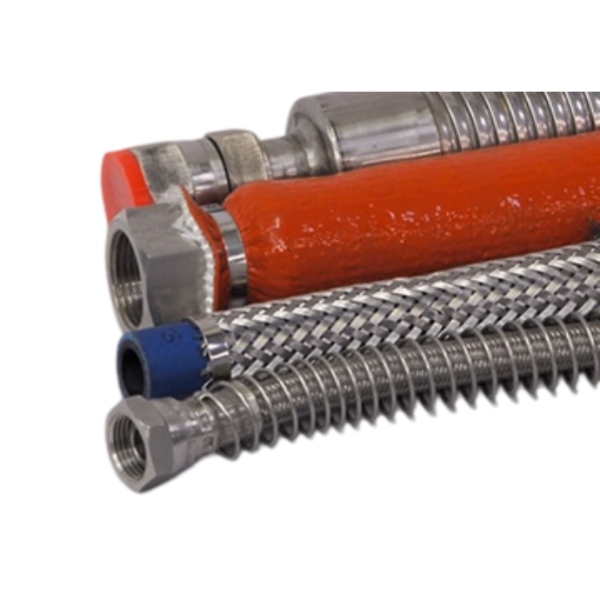

Manguera hidráulica junto a un componente caliente

Comience por identificar la fuente externa: gases de escape del motor, una superficie caliente o una línea de proceso cercana. Revise el trazado y la separación antes de seleccionar la cubierta. Un manguito debe complementar un trazado adecuado, no justificar que la manguera quede pegada a la fuente de calor.

ElManguera hidráulica ignífuga BSTFLEXEs un punto de partida para el diseño de maquinaria de construcción y conjuntos hidráulicos industriales expuestos al calor externo. Especifique la sección protegida y su entorno operativo, en lugar de solicitar protección para todas las mangueras de la máquina.

Compruebe también la temperatura del fluido hidráulico. La funda protectora no es un sistema de refrigeración y no puede corregir el calor excesivo generado dentro del sistema hidráulico. La manguera y los racores conservan sus límites originales de presión, compatibilidad con fluidos y temperatura.

Tubería que transporta betún caliente o aceite térmico.

Aquí, determine si el objetivo es reducir la pérdida de calor, proteger los componentes adyacentes o proporcionar una cubierta protectora externa sobre un sistema de aislamiento existente. Defina la temperatura del fluido requerida y el ciclo de funcionamiento antes de elegir el material exterior.

El aislamiento pasivo ralentiza la transferencia de calor; no lo suministra. No se debe especificar una camisa ignífuga como garantía de que el betún se mantendrá bombeable durante una parada programada. Un requisito de mantenimiento de temperatura exige una revisión completa de la línea, incluyendo la calefacción donde sea necesaria, los accesorios, el aislamiento y los controles.

Dónde revisar la protección de mangueras en equipos para asfalto

Una pavimentadora de asfalto, un camión distribuidor y una instalación de transferencia fija no comparten la misma red de mangueras. Utilice las siguientes ubicaciones como puntos de referencia para la inspección y, a continuación, confirme cuáles corresponden a la máquina en cuestión.

Mantenga la línea de producción de asfalto separada del circuito hidráulico que acciona su bomba. Los racores de aspecto similar o las rutas adyacentes no hacen que estos conjuntos sean intercambiables.

Especifique el ciclo de funcionamiento completo, no una sola lectura de temperatura.

Para la protección de las mangueras de la extendedora de asfalto, registre las condiciones durante el calentamiento, el pavimentado, las pausas y la secuencia de parada requerida. Incluya la configuración relevante de la máquina: posición de la regla, cubiertas y barreras cercanas, y si la calefacción permanece activa durante una pausa.

Separe la temperatura del aire ambiente, la temperatura en la superficie expuesta del manguito y la temperatura permitida de la manguera debajo de este. Si el aceite térmico o el betún fluyen dentro de la línea protegida, registre esa temperatura de proceso por separado. Estos valores responden a diferentes preguntas de ingeniería.

La cifra de exposición momentánea a la llama no constituye una especificación para funcionamiento continuo. Indique la duración normal de la exposición y cualquier evento anómalo que se espera que la protección cubra. El tratamiento de la manga, la costura y el extremo seleccionados deben revisarse en función de estos requisitos.

Seleccione la construcción de la manga terminada

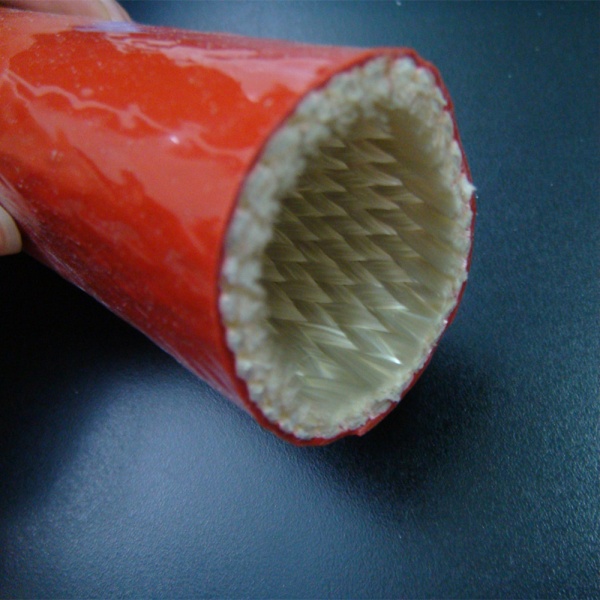

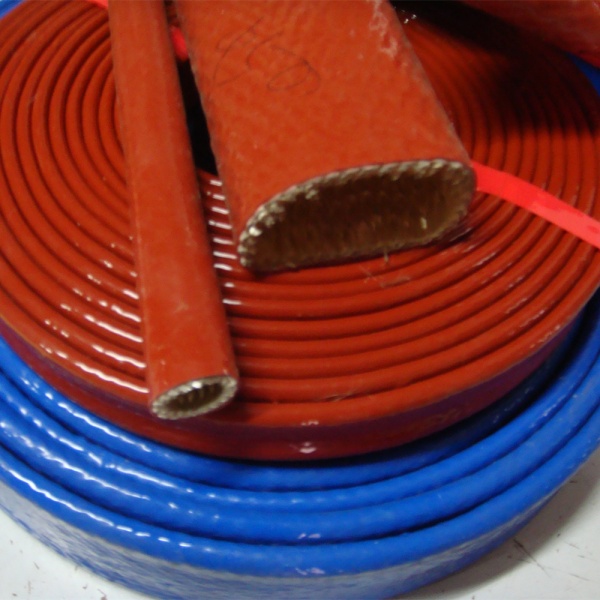

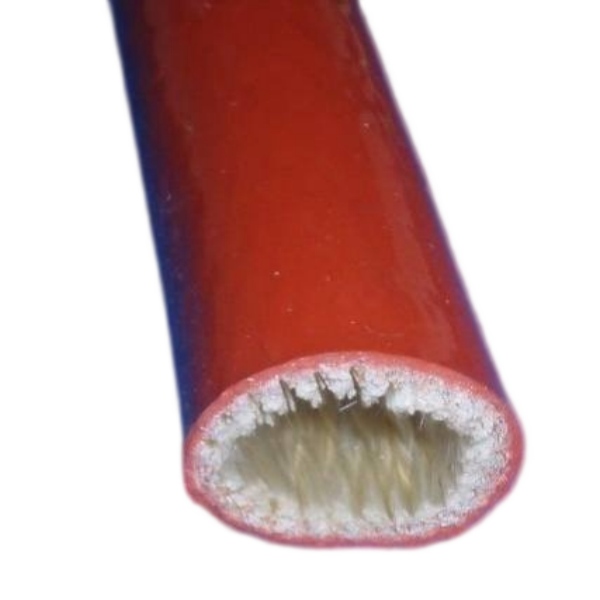

ElFunda ignífuga de fibra de vidrio con silicona trenzada BSTFLEX EFRSCombina un cuerpo textil de fibra de vidrio con un revestimiento de caucho de silicona. Sus dimensiones de catálogo sirven como punto de partida para una cubierta tubular que se instala durante el montaje de la manguera o mediante una entrada adecuada.

Para una línea conectada existente, evalúe unafunda ignífuga con cierre a presiónCuando la ruta permita el acceso a la posición y cierre la tapa, verifique la superposición, el acceso de fijación y la distancia con respecto a las piezas vecinas. Una tapa practicable resuelve un problema de acceso; no elimina la necesidad de verificar la protección térmica terminada.

Compare las muestras revestidas reales en cuanto a espesor de pared, flexibilidad, diámetro de instalación y facilidad de manipulación. Evite elegir automáticamente un revestimiento más grueso: las mayores dimensiones exteriores deben seguir siendo compatibles con los soportes y la ruta de transporte.

¿Se puede utilizar una funda ignífuga como cubierta exterior de una manguera calefactada?

Sí, se puede especificar una funda ignífuga como revestimiento exterior en un conjunto de manguera calefactada diseñado específicamente. Esto es diferente a añadir una capa arbitraria a una manguera con control de temperatura ya existente.

Una manguera con calefacción eléctrica combina un núcleo conductor de fluido, elementos calefactores, sensor de temperatura, aislamiento y una cubierta exterior. La funda exterior forma parte de este sistema. Confirme si el proyecto requiere el reemplazo de la cubierta especificada o una cubierta adicional, y obtenga la aprobación del fabricante de la manguera.

Revise la distribución del calor, la respuesta del control, las conexiones finales y el radio de curvatura permitido. No cubra un conector eléctrico, no mueva un sensor ni cambie el aislamiento alrededor de un elemento calefactor solo para lograr un ajuste más prolijo. Mantenga la protección contra la humedad y mecánica existente, a menos que un diseño aprobado la reemplace específicamente.

Para un conjunto calentado por aceite térmico, proporcione el plano de construcción real y distinga el circuito de transferencia de calor del circuito del producto. Una descripción genérica como "manguera de betún calentada" no identifica qué superficie estará dentro del manguito propuesto.

El contacto con betún caliente requiere una evaluación propia.

Separe las salpicaduras accidentales del contacto repetido, los depósitos retenidos o las fugas de la tubería inferior. Informe al proveedor qué producto bituminoso, fluido hidráulico, agente desmoldante y productos de limpieza pueden entrar en contacto con el revestimiento, junto con sus temperaturas y la duración prevista del contacto.

No se debe inferir resistencia al betún caliente o a un producto químico de limpieza a partir del resultado de una prueba de salpicaduras de metal fundido. Del mismo modo, una declaración general de resistencia al aceite no constituye una aprobación de compatibilidad para todos los fluidos utilizados en equipos de pavimentación.

Incluya la contaminación prevista en la revisión de la muestra. Establezca cómo se inspeccionará y limpiará la tapa, y cuándo deberá reemplazarse. No dé por sentado que los depósitos se desprenderán de la superficie ni que el raspado, los disolventes o el lavado a presión son aceptables para todos los recubrimientos y cierres.

Antes de cubrir una zona manchada, determine la causa. Un manguito ignífugo no soluciona una fuga en una conexión hidráulica ni en una manguera de transferencia de asfalto, y no debe ocultar un defecto que requiera atención.

Deje espacio para el movimiento de la solera y el acceso para el mantenimiento.

Apruebe la instalación de una funda en los sistemas de trabajo y transporte de la máquina. Al extender reglas o plegar accesorios, examine dónde cambia de dirección la manguera con funda, se acerca a un soporte o se mueve con respecto a otra manguera.

Mida la manguera terminada o el conjunto calefactado, no solo su diámetro nominal. Tenga en cuenta las cubiertas y el aislamiento existentes.Tabla de tallas de mangas ignífugas y guía de ajusteExplica las comprobaciones independientes para el ajuste final y el paso sobre los accesorios.

Mantenga accesibles las conexiones de servicio, las comprobaciones de estado y la identificación. Especifique dónde comienza y termina la cubierta para que los reemplazos repetidos mantengan la misma cobertura. No utilice la funda como punto de elevación ni como correa para sujetar una manguera en movimiento.

Realice la instalación únicamente siguiendo el procedimiento de servicio seguro del equipo, que incluye el apagado, el control de la presión almacenada y otras energías peligrosas, y el enfriamiento hasta alcanzar condiciones seguras de manipulación. Realice cualquier movimiento motorizado o evaluación operativa mediante un procedimiento aprobado, con el personal alejado del equipo.

Ejemplo: Dos líneas junto a una bomba distribuidora de asfalto.

Consideremos una instalación hipotética con una manguera de suministro hidráulico y una línea de transferencia de producto calefactada en la misma área de servicio. Ambas requieren atención, pero no se debe copiar una especificación a la otra.

Para la manguera hidráulica, identifique primero la superficie externa caliente y revise el recorrido. Evalúe la colocación de una funda sobre la sección expuesta restante, y la aceptación se basará en la temperatura de la manguera, la cobertura y la libertad de movimiento.

Para la línea de productos, comience con la temperatura de entrega requerida y el sistema de calefacción existente. Evalúe cualquier cubierta exterior de la funda ignífuga como parte de ese conjunto. Las preguntas incluyen la continuidad del aislamiento y el acceso a las conexiones, no solo si el tubo se puede deslizar sobre la manguera.

Las referencias a piezas independientes y los detalles de instalación facilitan el mantenimiento futuro. Una tapa aprobada para un circuito no debe usarse para otro solo porque su color y diámetro coincidan.

Qué información enviar para solicitar un presupuesto de manguitos ignífugos para equipos de asfalto.

Proporcione una fotografía o un dibujo con las marcas correspondientes para cada línea protegida. Identifique el tipo de equipo, la función del circuito, las dimensiones exteriores reales, la cobertura requerida y si la instalación es de nueva construcción o una modernización.

Para la protección hidráulica, indique la ubicación de la fuente de calor, los límites de temperatura del fluido, el movimiento y las condiciones de fricción. Para una línea calefactada, incluya la construcción de la capa existente, la temperatura de proceso requerida, el método de calentamiento y los requisitos de recubrimiento del fabricante.

Indique la contaminación prevista, el acceso para la inspección y la documentación del producto requerida. Incluya la cantidad de muestras y la demanda de producción, pero mantenga los requisitos de corte, marcado y embalaje separados de los criterios de aceptación de ingeniería.

Apruebe una muestra representativa del producto terminado en el conjunto previsto. Verifique la instalación, la cobertura, el movimiento, el estado de cierre y el rendimiento térmico según los límites acordados. En el caso de una manguera calefactada eléctricamente, incluya la aprobación del sistema operativo completo en lugar de basarse únicamente en una muestra del material.

Preguntas sobre la funda ignífuga en la maquinaria de asfalto

¿Un manguito ignífugo solucionará el problema de la alta temperatura del aceite hidráulico?

No por sí solo. Aborda la exposición externa específica, no el exceso de calor generado dentro del circuito hidráulico. Determine la causa del sobrecalentamiento antes de decidir si es necesario un aislamiento adicional.

¿Puede una funda ignífuga externa sustituir a una manguera de transferencia de asfalto caliente?

No. La manguera y los racores subyacentes deben ser adecuados para el producto, la presión y la temperatura que se transportan. El manguito ignífugo no proporciona el revestimiento conductor del fluido ni el refuerzo de presión.

¿Es seguro tocar el cable cubierto?

No lo dé por sentado. Cualquier requisito de contacto con el personal requiere una evaluación específica de la temperatura superficial en las condiciones de uso reales. La temperatura de funcionamiento de una funda no garantiza que sea segura al tacto.

Suministro de manguitos ignífugos BSTFLEX para proyectos de equipos

BSTFLEX suministra manguitos ignífugos de fibra de vidrio con revestimiento de silicona para la protección externa de mangueras y cables, con opciones especiales de grosor, longitud y embalaje disponibles para su consulta. Los formatos tubulares y de cierre a presión permiten evaluar la protección en función del método de instalación y las necesidades de inspección.

Para maquinaria de asfalto, envíe el plano de la línea e indique si se trata de protección térmica para mangueras hidráulicas o de una cubierta exterior para una línea calefactada. Esta distinción ayuda a definir la muestra adecuada y las comprobaciones necesarias antes de la producción.

Solicite datos del producto, muestras o un presupuesto para una funda ignífuga OEM.con los detalles del equipo, las condiciones de exposición y las cantidades requeridas.
