El tejido de fibra de vidrio recubierto de vermiculita se puede utilizar en cubiertas de aislamiento desmontables cuando una capa textil flexible debe soportar temperaturas más elevadas, abrasión en caliente y exposición térmica repetida. Su posición más adecuada no es automáticamente el exterior de la chaqueta. Dependiendo del equipo y del diseño de la manta, puede servir como revestimiento de cara caliente, tela de retención del aislamiento, capa de refuerzo o tejido interior protegido.
La posición correcta de la capa importa porque cada parte de una chaqueta de aislamiento desmontable cumple una función diferente. El tejido del lado caliente mira hacia el equipo, el núcleo de aislamiento limita la transferencia de calor, la cubierta exterior protege el conjunto de la manipulación y la exposición ambiental, y las costuras y cierres mantienen la cubierta operativa.
BSTFLEX suministra Tejido de Fibra de Vidrio Recubierto de Vermiculita en varios pesos y espesores para la fabricación industrial. Se encuentran disponibles cubiertas personalizadas completas a través de la gama de Mantas de Aislamiento Desmontables.
Evalúe el tejido de fibra de vidrio recubierto de vermiculita cuando la capa de tejido propuesta esté expuesta a una temperatura más alta, calor radiante, contacto directo con equipos calientes, abrasión en caliente o un entorno térmico más severo de lo que debería experimentar un tejido exterior convencional recubierto de polímero.
Las posiciones típicas incluyen:
Para chaquetas o cubiertas para exteriores expuestas a aceite, humedad, intemperie y manipulación repetida, a menudo se evalúa un Tejido de Fibra de Vidrio Recubierto de Silicona adecuado para la carcasa externa, mientras que la fibra de vidrio con vermiculita permanece en la posición interna más caliente.
| Capa o componente de la chaqueta | Función principal | Preguntas clave de selección |
|---|---|---|
| Revestimiento de cara caliente | Se enfrenta al equipamiento o al lado más caliente del conjunto | ¿Qué temperatura alcanza el revestimiento? ¿Hay contacto directo, calor radiante, vibración o abrasión? |
| Tela de retención de aislamiento | Contiene y soporta el núcleo de aislamiento | ¿Necesita flexibilidad, estabilidad dimensional o resistencia a la migración de fibras? |
| Núcleo de aislamiento | Reduce la transferencia de calor a través de la chaqueta | ¿Qué grosor, densidad y capacidad de temperatura se requieren? |
| Refuerzo o malla | Añade soporte y ayuda a mantener la forma de la manta | ¿Experimentará la cubierta vibraciones, extracciones repetidas o cargas concentradas? |
| Carcasa exterior | Protege la chaqueta contra la manipulación y el entorno externo | ¿La chaqueta está en interiores o exteriores? ¿Estará en contacto con agua, aceite, productos químicos o agentes de limpieza? |
| Costuras y cierres | Sostenga la cubierta unida y permita su extracción | ¿Son el hilo, las correas, las hebillas, los ganchos o los cordones adecuados para su temperatura y carga locales? |
La fibra de vidrio recubierta de vermiculita puede desempeñar varias de estas funciones, pero el nombre del material no define toda la construcción de la cubierta. El tejido debe especificarse por su posición exacta y su función.
Un revestimiento para cara caliente es el tejido más cercano al equipo caliente. Esta posición puede exponer el textil a calor por conducción, calor radiante, vibración, bordes afilados, incrustaciones y ciclos térmicos repetidos.
La fibra de vidrio recubierta de vermiculita es una candidata práctica cuando:
BSTFLEX Vermiculite Coated Fiberglass Fabric se publica para aplicaciones a alta temperatura de hasta aproximadamente 815 °C / 1500 °F, dependiendo del tiempo de exposición, la fuente de calor, la instalación y las condiciones de trabajo. Esta cifra se aplica al grado de tejido seleccionado, no automáticamente a la manta terminada.
Una válvula, brida, tubería o componente de escape puede tener una temperatura superficial que difiere de la temperatura medida en otra parte del proceso. El tejido también puede experimentar puntos calientes locales alrededor de pernos, bridas, soldaduras, soportes o huecos en el aislamiento.
Para la selección de materiales, identifique:
No seleccione el tejido basándose únicamente en la temperatura del fluido de proceso. La temperatura en la posición real del revestimiento es el valor más relevante.
Un tejido adecuado para el contacto a alta temperatura no es automáticamente el mejor material para la chaqueta exterior. El exterior de una cubierta desmontable puede necesitar resistencia a la lluvia, al aceite, a la limpieza, a la manipulación rutinaria y a los doblados repetidos.
La fibra de vidrio recubierta de vermiculita tiene una superficie tratada con minerales secos seleccionada principalmente para la protección térmica y la abrasión en caliente. La fibra de vidrio recubierta de silicona proporciona una superficie recubierta de caucho que se elige más comúnmente para la resistencia a la humedad, la resistencia al aceite, la exposición a la intemperie y la manipulación repetida.
Por lo tanto, una disposición multicapa típica puede utilizar:
| Posición | Material posible | Motivo principal |
|---|---|---|
| Cara acalorada | Fibra de vidrio recubierta de vermiculita o anotextil de alta temperatura que cumple con los requisitos | Exposición a temperaturas más altas y abrasión en caliente |
| Núcleo | Fibra de vidrio, sílice, fibra cerámica u otro material de aislamiento seleccionado | Reducción de la pérdida de calor y control de la temperatura superficial |
| Capa exterior | Tela de fibra de vidrio recubierta de silicona u otro tejido de cobertura adecuado | Manipulación, humedad, aceite y protección ambiental |
| Refuerzo | Malla, tela adicional o refuerzo localizado | Retención de forma y distribución de carga |
Esta no es una receta universal. La disposición de las capas debe seleccionarse según el equipo real, el entorno y la rutina de mantenimiento.
Se puede utilizar como capa exterior en aplicaciones interiores adecuadas o protegidas donde la resistencia a altas temperaturas es más importante que la protección contra la intemperie. Sin embargo, no debe reemplazar automáticamente a una carcasa externa recubierta en condiciones húmedas, aceitosas o al aire libre.
Antes de usarlo en el exterior, evalúe:
Un tejido resistente al agua por sí solo no hace que una chaqueta terminada sea impermeable. Las costuras, cierres, aberturas, penetraciones y la dirección de solape forman parte del diseño del conjunto.

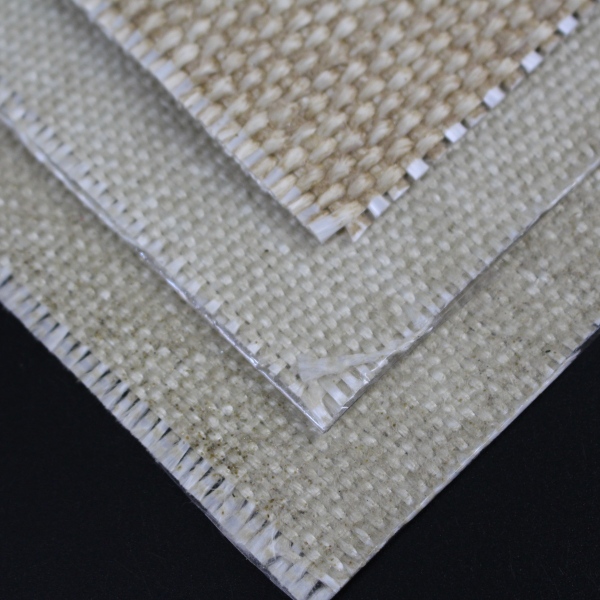

BSTFLEX suministra tela de fibra de vidrio recubierta de vermiculita estándar desde aproximadamente 0,8 mm hasta 3,0 mm. El grosor correcto depende de la flexibilidad, la abrasión, el soporte mecánico, la fabricación y la barrera térmica requerida.
| Espesor nominal | Peso nominal | Posible uso en cubiertas desmontables |
|---|---|---|
| 0,8 mm | 615 g/m² | Revestimiento ligero, envoltura flexible o capa general de protección térmica |
| 1,0 mm | 816 g/m² | Fabricación de cubiertas desmontables generalesy aplicaciones de revestimiento para tuberías o válvulas |
| 1,5 mm | 1020 g/m² | Revestimiento de trabajo mediano, panel de contención de calor o cubierta de equipo |
| 2,0 mm | 1380 g/m² | Barrera térmica más pesada y capa interna de mayor abrasión |
| 2,5 mm | 1680 g/m² | Manta aislante de servicio pesado o capa de protección térmica pesada |
| 3,0 mm | 1900 g/m² | Protección térmica para trabajos pesados donde el peso y el volumen de las costuras sigan siendo aceptables |
Estos son puntos de partida para la selección en lugar de límites de aplicación universales. Un tejido más pesado puede mejorar la durabilidad y la masa térmica, pero también puede aumentar el peso de la manta, el grosor de las costuras y la resistencia a la flexión alrededor de equipos pequeños.
Aumentar el grosor de la tela no multiplica la temperatura de servicio aprobada. La capacidad de temperatura depende de la fibra, el tratamiento, la construcción y las condiciones de exposición.
Un grado más grueso puede proporcionar:
También puede crear:
Apruebe el material en una muestra fabricada representativa en lugar de elegir por defecto la tela más pesada disponible.
La tela de la cara caliente y el núcleo de aislamiento deben seleccionarse juntos. El revestimiento debe ser capaz de contener, sostener o proteger el aislamiento elegido sin crear rigidez o desgaste innecesarios.
Confirme:
El rendimiento térmico de la cubierta proviene principalmente del sistema de aislamiento completo. La fibra de vidrio vermiculitada es una capa de tela; no debe tratarse como un sustituto del grosor de aislamiento a granel requerido.
Un revestimiento de alta temperatura puede fallar en una costura con calificación inferior si el hilo de coser o la construcción de la costura no son adecuados para las condiciones locales.
La especificación de fabricación debe identificar:
Cuando sea práctico, mantenga las costuras críticas alejadas del contacto directo con la superficie más caliente o el borde afilado de un equipo.
Una cubierta de válvula debe ajustarse alrededor del cuerpo, el bonete, el vástago, el actuador y las bridas adyacentes, manteniendo al mismo tiempo el acceso para su operación y mantenimiento. Utilice la especificación de capas para abordar puntos calientes locales cerca del bonete, los bordes de las bridas y las conexiones de tuberías.
El revestimiento no debe interferir con el movimiento de la válvula ni con el acceso a los puntos de inspección. Para conjuntos personalizados completos, revise la categoría Mantas de aislamiento removibles y las configuraciones de cubiertas de válvulas disponibles.
Las cubiertas de bridas a menudo experimentan calor concentrado alrededor de la junta y los pernos. El patrón debe permitir la inspección o el monitoreo de fugas requerido por el sitio, al tiempo que protege el aislamiento de los bordes filosos de las bridas.
Donde la cubierta se retire con frecuencia, revise el desgaste en la línea de división, el traslape y los puntos de cierre. El refuerzo local puede ser más eficaz que aumentar el peso de cada panel.
Los componentes de escape pueden combinar alta temperatura, vibración y calor radiante. Identifique si el revestimiento tocará la superficie y si el movimiento puede causar fricción. El tejido seleccionado, el núcleo de aislamiento, el refuerzo y el sistema de sujeción deben evaluarse como un conjunto completo.
Las bombas, los intercambiadores de calor, las turbinas, los reactores y otros equipos pueden requerir chaquetas seccionadas para que solo se retire el panel necesario durante el servicio. Las divisiones de los paneles afectan la ubicación de las costuras, el traslape y el número de cierres.
Proporcione planos o fotografías del equipo que muestren los soportes, instrumentos, boquillas y paneles de acceso antes de que se apruebe el patrón de tejido.
Una cubierta que se retira cada semana se enfrenta a una exigencia diferente a una que se abre solo durante una parada anual. La manipulación repetida puede crear desgaste incluso cuando la temperatura está dentro de la clasificación del material.
Para cubiertas manipuladas con frecuencia, evalúe:
Se debe instalar, retirar y volver a instalar un prototipo representativo utilizando el procedimiento real antes de aprobar un pedido grande de repetición.
Inspeccione el revestimiento y la cubierta terminada de acuerdo con el procedimiento de mantenimiento del sitio. Las observaciones relevantes pueden incluir:
No evalúe el tejido únicamente según si todavía tiene un contorno completo. Un revestimiento dañado localmente puede ya no retener el aislamiento ni proteger las capas adyacentes según lo previsto.
| Artículo de RFQ | Información a proporcionar |
|---|---|
| Alcance del suministro | Tejido en rollos, paneles cortados, revestimiento cosido, kit listo para coser o cubierta de aislamiento completa |
| Posición de la capa | Cara caliente, tela de retención interior, reinfcapa de refuerzo o cubierta exterior |
| Equipamiento | Válvula, brida, tubería, componente de escape, turbina, bomba u otro equipo |
| Temperatura | Temperatura normal y máxima en la capa de tejido propuesta |
| Exposición | Contacto directo, calor radiante, aire caliente, vibración, abrasión o contaminación |
| Especificación del tejido | Grosor, peso, ancho, longitud de rollo y tolerancias requeridos |
| Sistema de aislamiento | Material del núcleo, grosor, densidad, malla de soporte y carcasa externa |
| Fabricación | Hilos, costuras, cierres, refuerzo y dimensiones terminadas |
| Mantenimiento | Frecuencia de extracción prevista, condiciones de limpieza y almacenamiento |
| Documentación | Ficha técnica requerida, registros de inspección, aprobación de muestras o especificación del cliente |
| Cantidad | Prototipo, lote de proyecto, producción OEM o pedido de reemplazo repetido |
Sí. Se puede utilizar como revestimiento de cara caliente, paño de retención de aislamiento, capa de refuerzo u otra capa interna cuando el grado seleccionado se adapte a la temperatura y a la exposición mecánica.
No. El material correcto depende de la temperatura real del revestimiento, las condiciones de contacto, la flexibilidad requerida y el entorno de servicio. Se pueden considerar textiles de sílice o fibra cerámica de alta temperatura cuando el trabajo supere el grado de fibra de vidrio seleccionado.
Se puede considerar para aplicaciones de interior o protegidas adecuadas, pero no debe reemplazar automáticamente a una cubierta revestida de silicona u otra cubierta ambiental cuando la humedad, el aceite, el clima y la manipulación repetida sean importantes.
No existe un grosor universal. Las opciones estándar de BSTFLEX varían aproximadamente de 0.8 mm a 3.0 mm. Seleccione el grado según la función de la capa, la flexibilidad, la abrasión, la construcción de la costura y el diseño completo de la chaqueta.
No. El grosor afecta el peso, la durabilidad, la masa térmica y el comportamiento de fabricación, pero no multiplica la temperatura de servicio aprobada.
Sí. Una capa interna de alta temperatura puede utilizar fibra de vidrio recubierta de vermiculita, mientras que una carcasa externa más fría utiliza fibra de vidrio recubierta de silicona. Cada capa debe seleccionarse para las condiciones en su propia posición.
Sí. Los rollos estándar, el ancho o la longitud de rollo personalizados, las piezas cortadas, los componentes cosidos y las cubiertas de aislamiento desmontables completas se pueden evaluar según el alcance del proyecto.
Para material en rollos, envíe a BSTFLEX el grosor, ancho, longitud de rollo, cantidad y posición de capa prevista requeridos. Revise el rango de tamaños actual de Vermiculite Coated Fiberglass Fabric como punto de partida.
Para una cubierta terminada, proporcione planos de equipos, fotografías, temperatura de operación, requisitos de aislamiento, acceso de mantenimiento y disposición de sujeción preferida. BSTFLEX puede suministrar Removable Insulation Blankets o materiales seleccionados para el programa de fabricación propio del comprador.
Compare opciones textiles adicionales en la categoría Tejido de alta temperatura o póngase en contacto con BSTFLEX para obtener ayuda con la selección de materiales, muestras y cotizaciones.
