Funda ignífuga trenzada frente a tejida: ¿Qué construcción debería elegir?

Las fundas ignífugas trenzadas y tejidas pueden tener el mismo exterior recubierto de silicona mientras utilizan diferentes estructuras de fibra de vidrio debajo. Una funda ignífuga trenzada utiliza hilos entrelazados; una funda ignífuga tejida utiliza bucles interconectados. La diferencia es importante durante la instalación, la flexión y la manipulación, pero no determina qué funda terminada proporciona una mejor protección térmica.

Para un ensamblaje de manguera de producción repetida con una ruta definida, una construcción trenzada es un punto de partida práctico. Cuando la conformidad alrededor de curvas o el cambio de formas de ensamblaje es la preocupación principal, evalúe una alternativa tejida. Tome la decisión final a partir de la especificación de la funda terminada y una muestra de instalación, no solo por el nombre de la construcción.

La gama de fundas ignífugas BSTFLEX incluye ambas construcciones para la protección de mangueras, cables, alambres y líneas de fluidos. Esta guía explica qué comparar antes de aprobar cualquiera de los tipos para la producción.

¿Qué cambia entre la funda ignífuga trenzada y la tejida?

Construcción de fibra de vidrio trenzada

En una funda ignífuga trenzada, los hilos de fibra de vidrio se cruzan alrededor del tubo en un patrón entrelazado. La geometría del trenzado y el empaquetado de los hilos determinan la estructura textil antes de que se aplique el recubrimiento de silicona.

Un trenzado de construcción cerrada puede proporcionar un cuerpo tubular compacto para su manipulación y ensamblaje. Trenzado no significa rígido: también existen estructuras trenzadas expandibles. La expansión permitida de una funda terminada recubierta de silicona debe establecerse para ese producto en lugar de inferirse a partir de un trenzado sin recubrimiento.

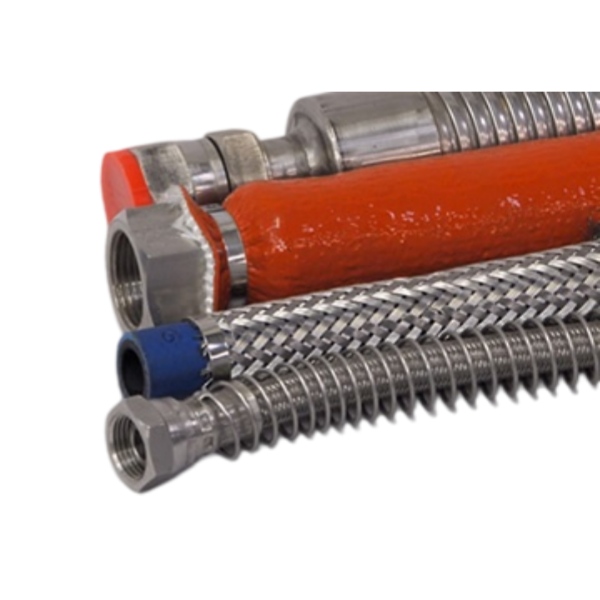

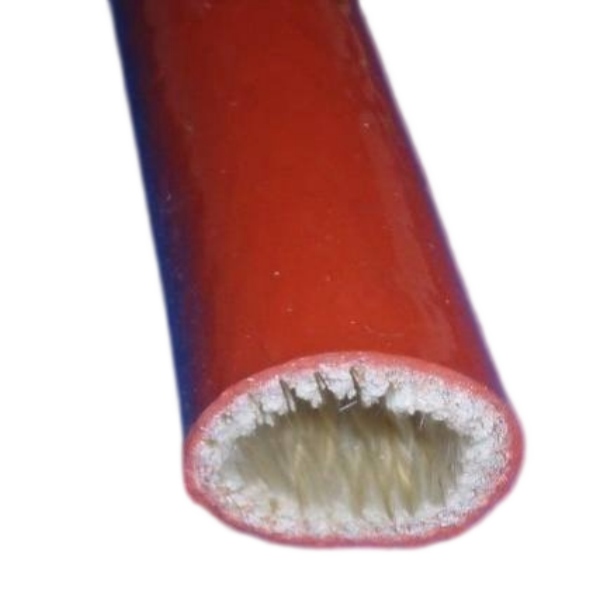

La funda ignífuga de fibra de vidrio con silicona trenzada BSTFLEX EFRS combina un sustrato de fibra de vidrio trenzado con caucho de silicona y se ofrece para proteger mangueras, alambres, cables y líneas.

Construcción de fibra de vidrio tejida

En una funda ignífuga tejida, el hilo forma bucles conectados en lugar del patrón de cruce de un trenzado. Los cambios en la geometría de los bucles permiten que el tejido se deforme y siga al componente que tiene debajo. La estructura tejida es un factor que contribuye a la flexibilidad, no una especificación completa para ella.

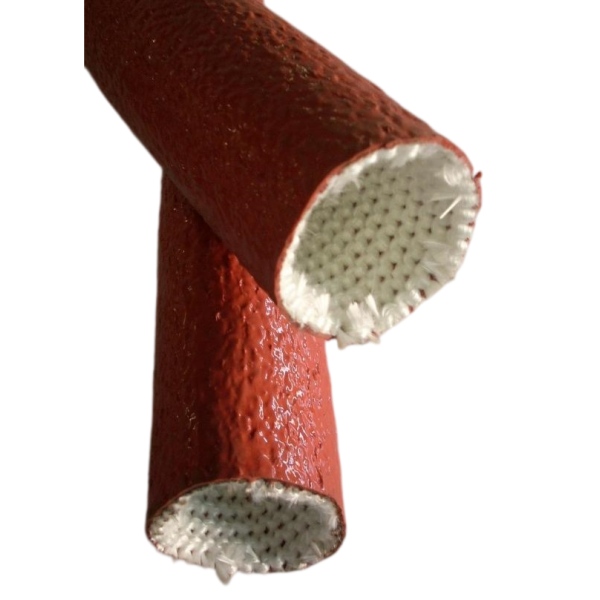

La funda ignífuga tejida BSTFLEX utiliza fibra de vidrio tejida con un recubrimiento de caucho de silicona. Es una opción a evaluar para ensamblajes donde la conformidad y la flexibilidad de instalación son importantes.

Funda ignífuga trenzada vs. tejida: Comparación práctica

Utilice esta comparación para preseleccionar muestras. No es una clasificación de todas las fundas ignífugas trenzadas y tejidas: las diferentes construcciones de pared y recubrimientos pueden cambiar el resultado.

¿Cuándo debería elegir una funda ignífuga trenzada?

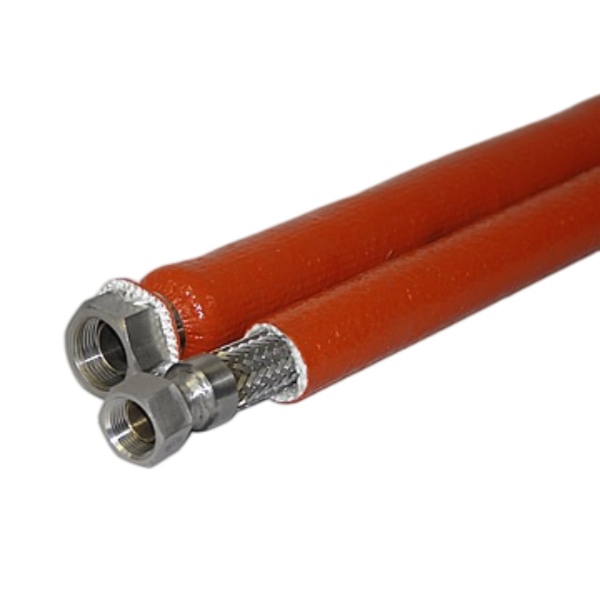

Comience con una funda ignífuga trenzada cuando el proyecto requiera una construcción tubular definida y el conjunto protegido tenga dimensiones repetibles. Un ensamblador de mangueras OEM, por ejemplo, puede evaluar la gama EFRS frente al plano de la manguera, la longitud de corte de la funda y la secuencia de instalación de los accesorios planificada.

Compare cómo se desliza la muestra a lo largo de la manguera, cómo se asienta en las curvas y si los extremos terminados permanecen en su posición. Para una sección protegida más larga, pruebe la longitud prevista en lugar de aprobar el producto basándose únicamente en una muestra corta.

La construcción trenzada también es la elección correcta cuando así lo exige explícitamente un plano o calificación aprobados. No sustituya una funda tejida simplemente porque su diámetro interior nominal y la temperatura anunciada parezcan similares. La sustitución debe revisarse frente a los requisitos reales.

¿Cuándo debería elegir una funda ignífuga tejida?

Evalúe una funda ignífuga tejida cuando la instalación exija una conformidad particular. Algunos ejemplos incluyen una manguera enrutada alrededor de varios componentes, un haz de cables con cambios locales en la sección transversal o un conjunto donde la rigidez de la funda dificulta la instalación.

Compare la muestra tejida en el mismo conjunto utilizado para la prueba trenzada. Observe si sigue la ruta sin amontonarse excesivamente, si el recubrimiento permanece intacto y si se mantiene la cobertura requerida después del posicionamiento.

Para equipos en movimiento, incluya el movimiento previsto en la evaluación. Una funda que es fácil de doblar a mano no ha demostrado necesariamente un rendimiento aceptable a través del movimiento de servicio repetido. Establezca las condiciones de prueba requeridas a partir del uso del equipo en lugar de tratar la suavidad inicial como un resultado de durabilidad.

Separe la flexibilidad de flexión de la expansión sobre los accesorios

A menudo se combinan dos preguntas: ¿se doblará la funda alrededor de la ruta y pasará sobre el accesorio? Requieren comprobaciones separadas. Una funda puede seguir una curva cerrada pero carecer de la apertura suficiente para pasar un conector grande.

Registre las dimensiones exteriores reales de la manguera o el haz y la característica más grande a lo largo de la ruta de instalación. Compruebe los casquillos, las tuercas, los conectores y los codos en lugar de asumir que el cuerpo de la manguera es la sección más grande.

Por ejemplo, considere una manguera hipotética de 25 mm con un accesorio de 38 mm. Una funda nominal de 29 mm no debería aprobarse simplemente porque sea tejida. Su apertura utilizable y la expansión permitida aún deben acomodar el accesorio sin dañar la funda terminada. Seleccionar un tubo más grande también requiere verificar el ajuste resultante a lo largo de la manguera más pequeña.

Durante la producción de un nuevo conjunto, colocar la funda antes de ensamblar el extremo obstructivo puede resolver el problema. Siga el proceso de ensamblaje de mangueras aprobado. Para una línea instalada sin acceso utilizable por los extremos, cambiar de trenzada a tejida no elimina el problema de acceso.

Una funda ignífuga de cierre a presión es una construcción separada para evaluar en esa situación. Su ajuste cerrado, la cobertura de la costura y los requisitos térmicos deben comprobarse de forma independiente.

¿Tiene la funda ignífuga trenzada una clasificación de temperatura más alta?

No por definición. Las páginas de productos de fundas trenzadas EFRS y tejidas de BSTFLEX identifican un límite superior de temperatura continua de 260°C. Ese valor de catálogo compartido no hace que todos los aspectos de su rendimiento térmico o mecánico sean intercambiables.

Separe la temperatura de servicio continuo de la exposición de corta duración a llamas o salpicaduras de metal fundido. Una cifra de exposición máxima sin su duración, disposición de prueba y criterios de aceptación no es suficiente para comparar dos fundas.

Para una comparación térmica significativa, defina la fuente de calor, el tiempo de exposición, la geometría instalada y la temperatura aceptable en el componente protegido. Luego solicite evidencia aplicable a la construcción de la funda propuesta. No estime una reducción de temperatura a partir de las palabras trenzada o tejida.

La manguera, el cable o la línea de fluido también conservan sus propios límites operativos. Agregar una funda ignífuga no es una base para aumentar la temperatura operativa nominal del componente protegido.

Compare la abrasión, los fluidos y la calificación por separado

Una comparación de construcción no debe convertirse en una afirmación sin fundamento de que una funda es más fuerte en todos los aspectos. Especifique el requisito mecánico: el roce en un soporte, la manipulación durante la instalación, la flexión repetida y la resistencia a la tracción son preguntas diferentes.

Donde la abrasión sea importante, compare los productos bajo las mismas condiciones de contacto y movimiento. Donde la exposición a fluidos sea importante, identifique el fluido real, la temperatura y la duración del contacto. Una declaración general sobre la resistencia al aceite no establece la idoneidad para todos los fluidos hidráulicos, combustibles o productos químicos de limpieza.

Del mismo modo, la construcción trenzada no es prueba de aprobación aeroespacial, y la construcción tejida no es una calificación industrial universal. Trate una descripción de grado como un aviso para solicitar la especificación y la evidencia relevantes, no como la evidencia en sí misma.

Pregunte qué producto y construcción se probaron, qué método de prueba y edición se utilizaron, qué instalación se evaluó y qué criterios de aceptación se aplicaron. Confirme el alcance antes de aplicar el resultado a otro tamaño, recubrimiento, cierre o conjunto.

Un plan de aprobación de muestras para compradores OEM

Envíe un plano de conjunto y un conjunto de requisitos de aceptación para ambos candidatos. Esto proporciona a compras, ingeniería y producción una base común para la comparación.

Compare el costo solo después de que ambos candidatos cumplan con el rendimiento requerido. Incluya el tiempo de instalación, el desperdicio de corte, el embalaje y el trabajo de inspección junto con el precio por metro. Una funda más barata que requiere un proceso de montaje diferente no es necesariamente una solución terminada de menor costo.

Conserve la muestra aprobada y la identificación de la pieza junto con el plano. Las compras futuras deben hacer referencia a la construcción y especificación aceptadas, no simplemente a una funda ignífuga de silicona del mismo color y diámetro.

Preguntas frecuentes

¿Cuál es la diferencia principal entre la funda ignífuga trenzada y la tejida?

La estructura textil de fibra de vidrio. La funda ignífuga trenzada utiliza hilos entrelazados, mientras que la funda ignífuga tejida utiliza bucles conectados. El revestimiento de silicona acabado, la construcción de la pared y las dimensiones también deben incluirse en la comparación.

¿Es la funda ignífuga tejida siempre más flexible?

No. Un sustrato tejido puede ofrecer una conformidad útil, pero se debe comparar la funda terminada. La flexibilidad de flexión, la expansión del diámetro y el comportamiento durante el movimiento repetido son requisitos de rendimiento independientes.

¿Puede la funda ignífuga tejida reemplazar a la funda ignífuga trenzada?

Puede considerarse como una alternativa cuando la aplicación lo permite, pero igualar el tamaño nominal no es una aprobación suficiente. Verifique la instalación, las dimensiones, los requisitos térmicos y cualquier plano o calificación que especifique la construcción existente.

¿Qué construcción se debe utilizar para mangueras hidráulicas?

Cualquiera de las dos puede ser adecuada cuando el producto seleccionado cumple con los requisitos de montaje. Comience con la protección requerida, luego compare el enrutamiento, el espacio libre de los accesorios, el movimiento y la secuencia de instalación de producción.

¿Qué construcción es mejor para un conjunto ya instalado?

Primero determine si hay un extremo accesible y una ruta viable para una funda tubular. Sin ese acceso, evalúe una construcción que se pueda abrir en lugar de esperar que una estructura textil tubular diferente resuelva el problema.

Solicite muestras de fundas ignífugas trenzadas y tejidas

Envíe a BSTFLEX las dimensiones de la manguera o cable, las dimensiones del accesorio más grande, la longitud protegida, el plano de enrutamiento, la exposición al calor y la cantidad requerida. Incluya la etapa de instalación y cualquier requisito de prueba o aprobación especificado.

Utilice lasfunda ignífuga trenzadayfunda ignífuga tejidapáginas de productos como puntos de partida para la selección de muestras. BSTFLEX puede evaluar el diámetro, la construcción de la pared, la longitud de corte, el marcado y los requisitos de embalaje frente al producto propuesto.

Comuníquese con BSTFLEX para obtener datos del producto, evaluación de muestras o una cotización OEM. Especifique ambas construcciones cuando se requiera una prueba de montaje comparativa.
