Cinta de escalera de fibra de vidrio para puertas de hornos: Espaciado de orificios para pernos e instalación

Una cinta de repuesto para puerta de horno puede coincidir con el ancho de la tira vieja y aun así ajustarse mal alrededor de las fijaciones. La información que falta suele ser la disposición de los pernos, el ancho de la sección central tipo escalera o el grosor disponible después de cerrar la puerta.

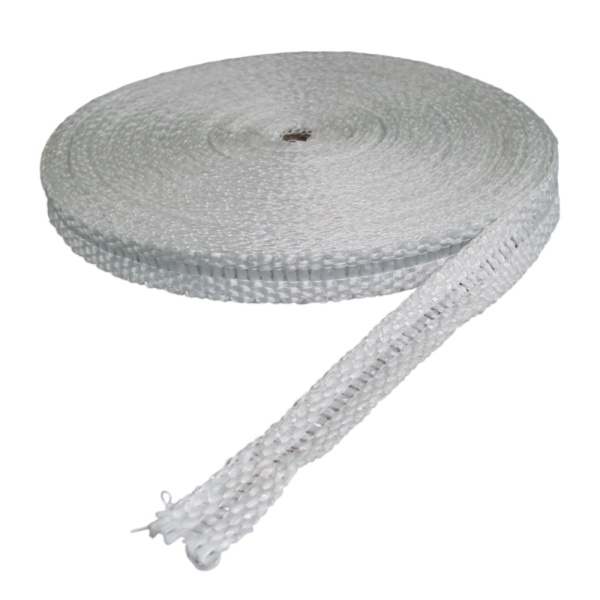

La cinta tipo escalera de fibra de vidrio tejida es un textil térmico al que se le han omitido hilos longitudinales en el centro para acomodar pernos o tornillos de fijación.Esta construcción también se describe como cinta de fibra de vidrio con urdimbre caída o cinta para orificios de pernos. El tejido abierto ayuda con la sujeción, pero el nombre del producto no especifica un patrón de orificios perforados de fábrica.

BSTFLEX cinta tipo escalera de fibra de vidrio se suministra para detalles de sellado de hornos industriales. Utilice el dibujo del equipo y una muestra representativa para establecer cómo encajará la cinta, cómo se retendrá y cómo contactará con la superficie de acoplamiento.

¿Tiene la cinta tipo escalera un espaciado fijo para los orificios de los pernos?

Una construcción de urdimbre caída no define, por sí misma, un paso de perno fijo.El paso del perno es la distancia de centro a centro entre los sujetadores en el equipo. La sección de escalera es una característica del textil. Estas son especificaciones separadas.

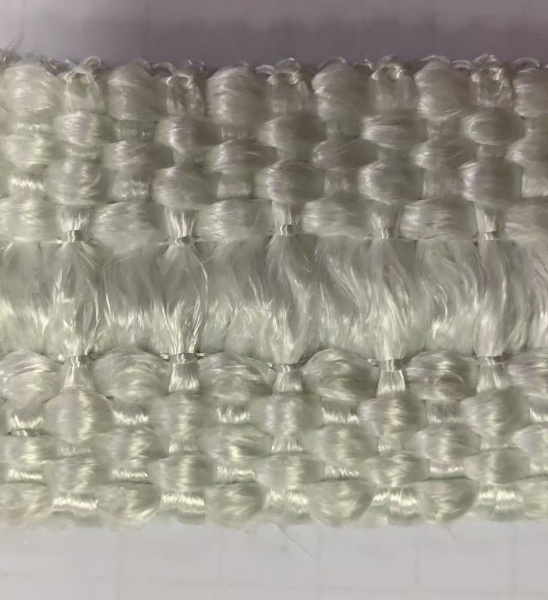

El centro no es necesariamente una ranura sin obstrucciones: los hilos transversales pueden permanecer a través del área donde faltan los hilos de urdimbre longitudinales. No interprete la repetición del tejido visible como una distancia especificada entre los orificios perforados. Confirme la construcción central real y el método de ajuste del fabricante.

La zona de fijación puede acomodar sujetadores, pero eso no garantiza un ajuste alrededor de cada diámetro, espaciado o desplazamiento de perno. Cuando se requieran orificios preformados ubicados con precisión, identifíquelo como un requisito de fabricación separado para su revisión. No asuma que un rollo de cinta tipo escalera ya lo cumple.

Mida la disposición de los sujetadores antes de seleccionar la cinta

Registre las dimensiones del dibujo aprobado o del equipo después de haberlo hecho seguro para la medición. Establezca un punto de referencia, como el extremo de una tira de retención recta, y localice cada centro de perno desde esa referencia. Incluya el primer y el último sujetador, no solo la distancia repetida entre los pernos intermedios.

Un registro de espaciado de pernos, no una especificación de cinta estándar

Considere una tira de montaje recta ilustrativa de 450 mm con cinco centros de pernos ubicados a 25, 125, 225, 325 y 425 mm de un extremo. El diseño tiene cuatro intervalos de 100 mm de centro a centro y desplazamientos finales de 25 mm. Esto registra la geometría del equipo; no especifica una cinta tipo escalera suministrada con orificios preperforados cada 100 mm.

Para espaciados desiguales, enumere cada posición central. Para una puerta rectangular, dimensione cada lado y sus transiciones de esquina. Una distancia en línea recta a través de una esquina no es lo mismo que la distancia a lo largo de la ruta prevista de la cinta.

Haga coincidir la abertura central con el área de asiento

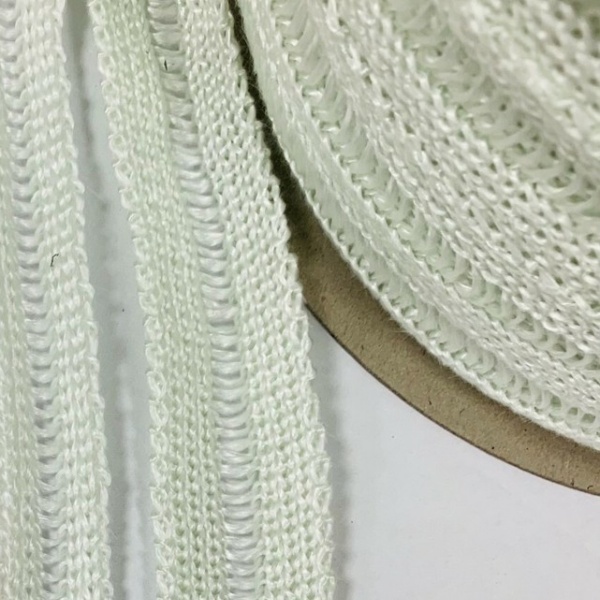

Verifique la sección central tipo escalera y las bandas laterales tejidas juntas. Una zona de fijación más ancha no es automáticamente mejor: la tira aún necesita material soportado adecuado en las superficies de contacto previstas. Verifique que la fila de sujetadores pueda alinearse con la sección de escalera mientras las porciones tejidas permanecen correctamente asentadas.

No tire de la cinta hacia los lados ni la estire longitudinalmente solo para hacer que una muestra de prueba llegue a la siguiente fijación. Compruebe si el desajuste proviene de la construcción de la cinta, una fila de pernos desplazada o las dimensiones del equipo. Cortar las bandas laterales tejidas para que encaje un sujetador no debe tratarse como un ajuste rutinario.

Revise cómo el hardware de retención se apoya en el textil. El arreglo de fijación debe retener el material previsto en lugar de concentrar su carga en una abertura central sin soporte. Resuelva ese detalle con el diseñador del equipo antes de aprobar la cinta.

Separe el grosor nominal de la compresión instalada

El grosor nominal de una cinta tejida suave no es necesariamente el grosor en una junta cerrada y cargada. Al comparar muestras, acuerde cómo se medirá el grosor e identifique la condición requerida: tal como se suministra, bajo una carga de medición establecida o instalada en el conjunto.

Una tira vieja puede ayudar a identificar la ruta y la construcción, pero su grosor desgastado o comprimido no es una especificación de reemplazo confiable por sí sola. Consulte el dibujo original o apruebe un ajuste de prueba cuando el requisito original no esté disponible.

No existe un porcentaje de compresión universal ni un par de apriete establecido por las palabras "cinta tipo escalera de fibra de vidrio". Distinga también los pernos que retienen la cinta del hardware que cierra la puerta y comprime el sello. Siga los requisitos de carga aprobados del conjunto; no transfiera valores de par de una tabla de juntas de brida de presión a una tira de puerta de horno.

Instalación: Verifique toda la ruta antes de la fijación final

Prepare el equipo e inspeccione las superficies de asiento

Utilice el procedimiento de aislamiento, refrigeración y acceso seguro aprobado para el sitio. Asegure las puertas o paneles móviles antes de trabajar cerca de ellos. Siga las instrucciones pertinentes de manipulación de materiales al retirar el tejido viejo y preparar la nueva cinta.

Inspeccione las superficies de asiento, los pernos y los retenedores en busca de daños, rebabas o desalineaciones. Registre los defectos que podrían impedir un contacto constante. No utilice un grosor de cinta adicional como corrección no revisada para un marco distorsionado o un cierre dañado.

Realice un ajuste de prueba de una muestra sobre varios sujetadores

Comience desde el punto de referencia elegido y verifique una longitud representativa a través de varias posiciones de fijación antes de cortar el lote de producción. Incluya la sección más difícil, no solo un tramo recto accesible.

Utilice el método aprobado por el proveedor para ajustar la sección central alrededor de los sujetadores. Deténgase si la instalación requiere cortar hilos laterales de soporte, forzar la cinta contra roscas afiladas o estirarla para alcanzar la siguiente posición. Verifique la alineación, el ancho soportado y el espacio libre con el hardware previsto en su lugar.

Defina esquinas, extremos y juntas en el plano

Una sección de escalera no determina cómo debe girar la cinta alrededor de la esquina de una puerta. Pruebe el radio real y verifique si hay arrugas, bordes levantados o una trayectoria de contacto interrumpida.

Especifique si el ensamblaje utiliza longitudes separadas, un detalle de esquina aprobado u otro arreglo fabricado. Las juntas a tope, a inglete y superpuestas no son intercambiables: cada una cambia la geometría local. No añada una superposición simplemente para ocultar un espacio si el grosor adicional impide que la puerta cierre correctamente.

Asegure y cierre utilizando el procedimiento aprobado

Después de que la ruta completa encaje, asegure la cinta utilizando el hardware y la secuencia de ensamblaje especificados. Verifique que la cinta permanezca asentada y que los retenedores no la corten ni la distorsionen excesivamente. Cierre la puerta utilizando su procedimiento de ajuste y carga aprobado, luego verifique el contacto alrededor de todo el perímetro.

Cuando se proponga el posicionamiento con adhesivo, confirme esa opción y sus límites de temperatura por separado. La adherencia del adhesivo no establece la compresión instalada requerida ni reemplaza la retención mecánica especificada.

La capacidad de temperatura no garantiza un sello hermético a los gases

Confirme la clasificación de servicio de la construcción exacta de fibra de vidrio en la ubicación de la cinta, incluyendo la operación normal, los picos y la duración de la exposición. El punto de ajuste del horno por sí solo no establece las condiciones en una tira de contacto externa. Incluya los vapores del proceso, los agentes de limpieza y cualquier recubrimiento o adhesivo en la revisión del material.

Para una puerta hermética a los gases, de atmósfera controlada o que contenga presión, utilice el diseño de sello calificado y los criterios de fuga del equipo. No se debe asumir que una tira térmica tejida proporciona esas funciones simplemente porque resiste la temperatura.

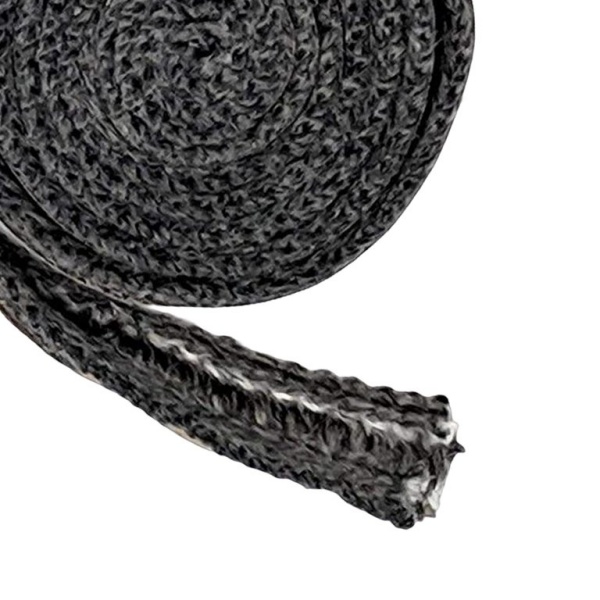

Cuando la construcción de fibra de vidrio confirmada no cumpla con el servicio requerido, revise un material diferente en lugar de confiar en un grosor adicional para aumentar su límite de servicio. BSTFLEX cinta de escalera de fibra cerámica es una construcción separada que debe evaluarse con sus propios requisitos de refuerzo, temperatura y manipulación. No es un reemplazo automático de sustitución directa.

Apruebe el ensamblaje antes del suministro repetido

Acuerde las comprobaciones de aceptación antes de la primera instalación. Estas pueden incluir la alineación correcta de los sujetadores, la posición retenida, el grosor instalado, el movimiento sin obstrucciones de la puerta y cualquier rendimiento térmico o de fuga especificado. Una fotografía de una tira bien colocada no verifica cada uno de esos requisitos.

Después de un ciclo de operación acordado, inspeccione en una oportunidad de mantenimiento segura para detectar movimientos, bordes dañados y cambios en las esquinas o uniones. Cualquier ajuste o reapriete debe seguir el procedimiento del equipo. Registre la especificación de la cinta aceptada, la revisión del plano y el método de instalación para pedidos posteriores.

Solicite cinta de escalera de fibra de vidrio para un ensamblaje de puerta industrial

La página actual del producto BSTFLEX enumera anchos de 25 a 150 mm y grosores nominales de 1,5 a 6,0 mm. Confirme la combinación disponible y la geometría de la sección central para su consulta; estos rangos no establecen un paso de perno estándar ni garantizan todas las combinaciones de ancho y grosor.

Para una cotización, proporcione las dimensiones de la cinta, la longitud requerida del rollo o corte, la cantidad, la disposición de los pernos, el plano de la superficie de contacto y las condiciones de operación. Incluya la sección central requerida, el método de retención, el grosor instalado y cualquier requisito de aprobación de muestra. Para cinta de sellado de puertas de horno de repuesto o cinta de sellado de puertas de estufa, añada fotografías y la referencia de la pieza existente.
