Cinta de escalera de fibra cerámica para sellos atornillados de alta temperatura

Una cubierta de horno atornillada necesita algo más que una tira que encaje alrededor de los pernos. El sello térmico debe permanecer asentado, mantener el contacto previsto y tolerar el ciclo de funcionamiento. Por lo tanto, un cambio de fibra de vidrio a fibra cerámica debe comenzar con la función de la junta, no simplemente con la temperatura más alta impresa junto al nombre de un producto.

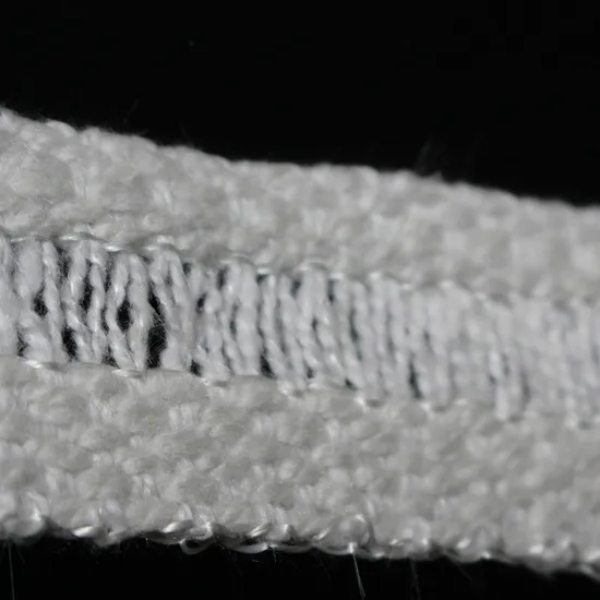

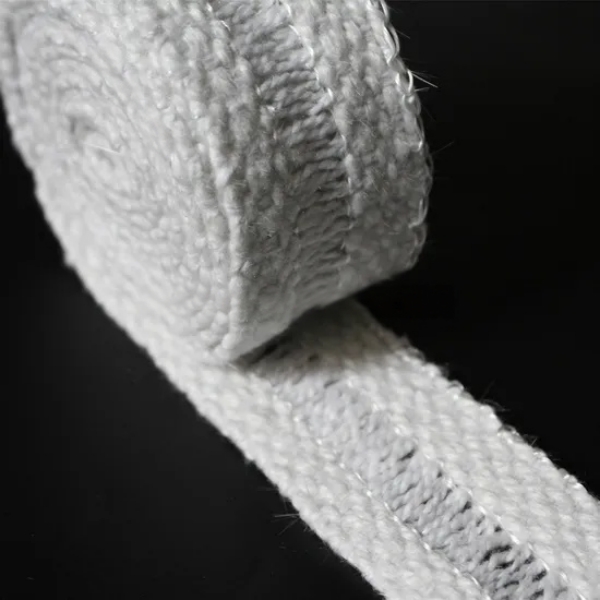

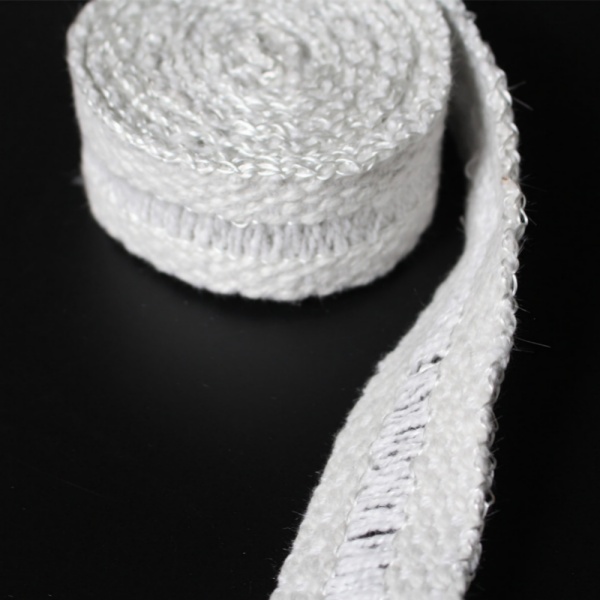

La cinta de escalera de fibra cerámica es un tejido térmico trenzado al que se le han omitido hilos longitudinales seleccionados en una zona de fijación central.También llamada cinta de fibra cerámica con urdimbre caída o cinta para orificios de pernos de cerámica, se adapta a los sujetadores de retención mientras proporciona material tejido a ambos lados de la línea de fijación. BSTFLEX cinta de escalera de fibra cerámica proporciona esta construcción para detalles de aislamiento industrial y sellado térmico.

La sección de escalera resuelve un problema de fijación

La sección central de urdimbre caída ayuda a colocar el tejido alrededor de tornillos, pernos o espárragos. No define un paso de orificio perforado estándar, y los hilos transversales pueden permanecer a través de la zona de fijación. Confirme su geometría utilizando la muestra real del producto en lugar de tratar el centro como una ranura sin restricciones.

Más importante aún, muestre dónde debe entrar en contacto el sello con el equipo. La trayectoria del sujetador y la trayectoria del contacto térmico son características diferentes. Compruebe que las partes tejidas se asienten sobre las superficies de asiento previstas y que la zona de fijación no interrumpa el contacto requerido. Cuando no sea necesario que ningún sujetador pase a través del tejido, una cinta de fibra cerámica de tejido liso puede ser la construcción a evaluar en su lugar.

¿Cuándo tiene sentido una construcción cerámica?

La cinta de escalera cerámica es una candidata cuando la capacidad documentada de una construcción de fibra de vidrio no cumple con la función térmica de la junta. Los detalles adecuados para evaluar incluyen tiras de contacto retenidas en puertas de hornos industriales, cubiertas de inspección atornilladas y paneles extraíbles alrededor de equipos calentados. Cada uno requiere confirmación con respecto al diseño del equipo.

Antes de cambiar el material, identifique qué es lo que la tira existente no está logrando hacer. El daño por calor sostenido requiere una investigación diferente a la de una tira desgarrada por un retenedor afilado. El contacto desigual causado por una puerta distorsionada no se corregirá simplemente cambiando la fibra.

Donde la cinta de escalera de fibra de vidrio actual ya cumple con las condiciones confirmadas, la cerámica no es automáticamente una mejor opción. Compare la vida útil requerida, el manejo, el ajuste y el procedimiento de mantenimiento. Hacer coincidir el ancho total y el espesor nominal no establece que dos tejidos diferentes se comportarán de manera idéntica en una junta comprimida.

Lea la clasificación de temperatura como una especificación de construcción

Una temperatura de clasificación de fibra cerámica, el límite de servicio continuo de una cinta terminada y un límite de exposición de corta duración no son intercambiables. Pregunte cuál de ellos indica la cotización. Incluya la temperatura en la ubicación de la cinta, la duración de la exposición y la atmósfera del proceso en lugar de proporcionar solo el punto de ajuste del horno.

El refuerzo también pertenece a la especificación. Los hilos textiles cerámicos pueden contener filamentos de vidrio o refuerzo metálico, con diferentes limitaciones de resistencia en caliente. Confirme el refuerzo en la cinta de escalera particular que se ofrece; no asuma que una opción listada para otra cinta cerámica está disponible en la misma construcción de escalera.

El refuerzo que ayuda durante el tejido y el ajuste no está automáticamente calificado para soportar una carga mecánica sostenida a la temperatura de funcionamiento. Igualmente, una cinta reforzada con metal no es una restricción de soporte de carga. Cerca de elementos calefactores eléctricos, incluya la presencia de refuerzo conductor en la revisión del equipo.

Especifique la condición de contacto, no solo el espesor sin comprimir

Para una tira térmica retenida, registre el espesor nominal de la cinta y la condición de instalación prevista por separado. Indique si el plano del equipo controla un espacio cerrado, un espesor comprimido o una carga aplicada. Una medición de espesor en un rollo sin carga no es una descripción completa de la junta de trabajo.

También distinga los herrajes que mantienen la tira en su lugar de los herrajes que cierran la puerta. Un tornillo de retención puede ubicar la cinta sin establecer la carga de sellado final. La muestra debe evaluarse con el retenedor real, el mecanismo de cierre y las superficies de asiento.

Compruebe la condición después del ciclo de calor previsto, así como durante el montaje en frío. Busque pérdida de contacto, desplazamiento y daños alrededor de los bordes retenidos. No compense un cambio inexplicable añadiendo otra capa o apretando más sin revisar el diseño de la junta. El nombre del producto no proporciona ni un porcentaje de compresión universal ni un par de apriete de montaje.

Incluya el calentamiento inicial en la revisión del material

Algunos textiles cerámicos contienen fibras de procesamiento orgánicas o aglutinantes utilizados para fabricar el hilo. Su eliminación durante el calentamiento puede producir humo y cambiar la condición tal como se suministra. Pregunte si la cinta seleccionada contiene estos componentes y si se suministra tratada térmicamente.

Para un proceso cerrado o una instalación con restricciones de contaminación, indique esos requisitos antes de la aprobación de la muestra. Obtenga la hoja de datos de seguridad actual y cualquier guía documentada de primer calentamiento. No asuma que cada cinta de escalera cerámica está libre de aglutinantes, pre-limpiada o es adecuada para un proceso con restricciones de humo.

El tratamiento térmico inicial y el ciclo de servicio repetido son comprobaciones diferentes. Una muestra que ha completado su primer calentamiento aún necesita cumplir con los requisitos de contacto y manejo de la junta. Utilice los procedimientos de puesta en marcha y ventilación aprobados por el equipo en lugar de crear un proceso de quemado improvisado.

Adapte la prueba a cómo se utiliza la cubierta

Una cubierta que permanece cerrada durante largos períodos

Incluya el tiempo de permanencia en caliente previsto en la evaluación. Compruebe que la tira permanezca apoyada y que la junta cumpla con sus criterios de aceptación especificados después de la exposición. Una prueba de calentamiento breve no establece el rendimiento durante un período operativo prolongado.

Una puerta abierta entre ciclos de producción

Incluya la apertura, el cierre y el reajuste en la prueba. Compruebe si hay arrastre, material desplazado o daños en los puntos de retención. La resistencia al calor por sí sola no establece la resistencia a perturbaciones mecánicas repetidas.

Una junta con un requisito de fuga definido

Utilice el diseño de sello calificado y la prueba de fugas del equipo. No se debe asumir que una tira térmica tejida proporciona un sello hermético a los gases, que retenga la presión o de atmósfera controlada. Cuando se requieran estas funciones, la junta completa debe evaluarse frente a esos requisitos, no aprobarse a partir de la clasificación de temperatura de la cinta.

Registre los criterios de aceptación antes de repetir el suministro

Defina qué se inspeccionará o medirá antes de realizar la prueba. Los elementos útiles incluyen la posición retenida, la continuidad del contacto, la condición dimensional, la operación de cierre y cualquier resultado térmico o de fuga especificado. Una tira de aspecto limpio no es prueba de que se hayan cumplido todos estos criterios.

Registre la construcción de la muestra, el refuerzo, la revisión del plano, el método de instalación y el historial de calentamiento. Inspeccione en una oportunidad de mantenimiento segura después del ciclo acordado. La reutilización, el reemplazo y cualquier ajuste deben seguir el procedimiento del equipo aprobado; no asuma que una tira aparentemente intacta siempre se puede reinstalar.

Solicite cinta de escalera de fibra cerámica para su sello atornillado

Al solicitar una cotización, proporcione el ancho total de la cinta, el requisito de la zona de fijación central, el espesor nominal, la longitud del rollo o corte y la cantidad. Añada el plano de la junta, la disposición de retención, el requisito de contacto instalado, las condiciones de exposición normal y máxima, y el ciclo de mantenimiento. Incluya una especificación de material o una referencia de muestra aprobada existente cuando esté disponible.

Solicite la confirmación de la construcción de la fibra y el refuerzo, los datos de servicio aplicables y las dimensiones disponibles. La geometría, el embalaje y los requisitos de suministro no estándar deben revisarse con la cotización en lugar de asumirse a partir de una descripción general del producto.

Revise cinta de escalera de fibra cerámica BSTFLEX para sellado térmico industrial, compare materiales en la gama de cintas industriales de alta temperatura, o envíe el plano de su equipo y solicite una cotización de cinta de escalera cerámica.
