Elección de una envoltura de soldadura de fibra de vidrio para cables y mangueras instalados

En una célula de soldadura en funcionamiento, una manguera o cable rara vez tiene un extremo libre esperando una funda tubular. Sus conectores están montados, el recorrido está sujetado con abrazaderas y la sección más cercana a la soldadura suele ser la menos accesible. Se puede colocar una envoltura de fibra de vidrio con abertura lateral alrededor de ese conjunto existente, siempre que su cierre encaje y la sección protegida permanezca cubierta durante el movimiento.

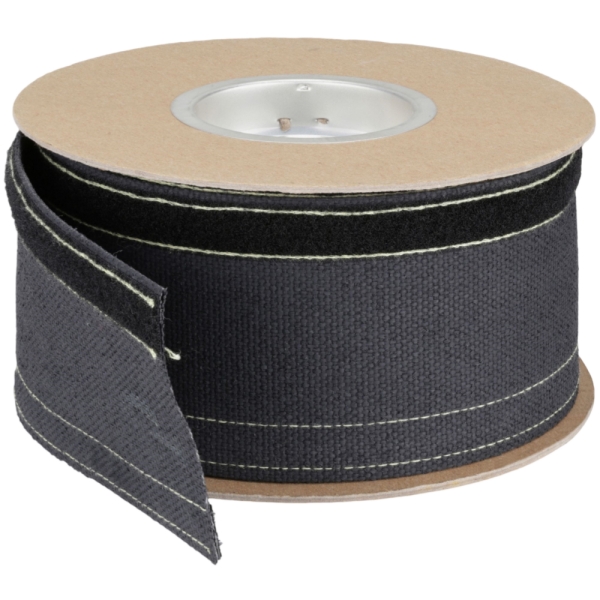

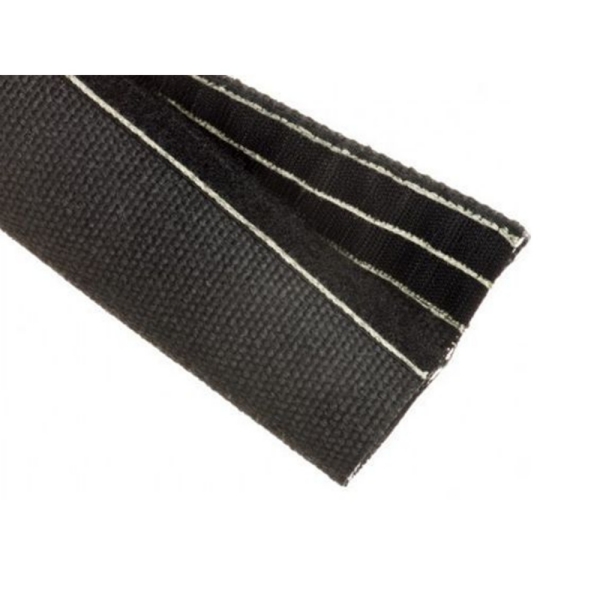

De BSTFLEX, la funda envolvente de soldadura de fibra vidrio con revestimiento negro se describe con una base textil de fibra de vidrio, un revestimiento de alta temperatura y un cierre de velcro. El producto está catalogado para proteger cables y mangueras contra las chispas y salpicaduras de soldadura, así como contra el desgaste por contacto. Las comprobaciones siguientes están destinadas a seleccionar la envoltura en el recorrido ya instalado, en lugar de asumir que un diámetro nominal por sí solo determina el ajuste.

Mapee la exposición antes de elegir una longitud

Tome una fotografía de la manguera o el cable en su posición de trabajo normal y otra en los límites de su recorrido. Marque el punto de soldadura, la dirección probable de las chispas y salpicaduras, y cualquier lugar donde la línea roce contra un soporte. Identifique los soportes, uniones y puntos de servicio que deban permanecer accesibles. La longitud cubierta debe seguir el conjunto guiado, incluidas las curvas y el movimiento, no simplemente la distancia en línea recta entre dos marcas.

Para un robot o accesorio móvil, compruebe la posición de la envoltura durante todo el ciclo. Una pieza corta puede desplazarse alejándose del punto expuesto; una pieza más larga puede amontonarse contra una abrazadera. Indique dónde debe terminar cada extremo y si alguno de ellos debe ser desmontable para su inspección. Mantenga la envoltura alejada de piezas que requieran ventilación o acceso rutinario según el diseño del equipo.

Mida el ajuste cerrado, no solo el diámetro de la manguera

Mida la circunferencia exterior o el envoltorio exterior máximo del ensamblaje terminado donde se colocará la envoltura. Un manojo de dos cables de soldadura y una manguera no es necesariamente redondo, por lo que un solo diámetro puede ser engañoso. Anote los puntos de ramificación, los empalmes, las fundas protectoras y cualquier aumento local de tamaño que permanezca debajo de la envoltura.

La página del producto enumera tamaños nominales de manguera de 25 a 102 mm. Solicite el tamaño cerrado útil o el rango de circunferencia de la construcción propuesta, incluido su solape de cierre. Un tamaño nominal no muestra cuánta área de velcro permanece enganchada alrededor de un mazo irregular. Verifique que la envoltura cierre de forma segura sin apretar una manguera por debajo de su radio de curvatura permitido ni presionar un conector de cable.

Planificar la posición de cierre

La abertura lateral permite colocar la funda sin desconectar el conjunto. Coloque el cierre donde se pueda alcanzar para la instalación y el mantenimiento y, cuando la ruta lo permita, lejos de la trayectoria directa de chispas y salpicaduras. Revise toda la costura después de cerrarla; los huecos en las curvas o en los puntos de bifurcación dejan la línea subyacente expuesta.

En equipos móviles, inspeccione si el cierre roza contra un soporte o se engancha en un borde cercano. Vuelva a confirmar su posición en los extremos del recorrido. Una prueba corta en la máquina es más informativa que una muestra plana, porque la forma cerrada de la funda y la posición de la costura cambian con la ruta.

Adapte la prueba al peligro

Las chispas de soldadura, las salpicaduras más pesadas, la escoria caliente, el calor radiante constante y la abrasión son exposiciones diferentes. Proporcione al proveedor una descripción del proceso, la distancia y la orientación de la línea, y la duración prevista del contacto. La página del producto incluye cifras de temperatura, pero una aplicación específica debe verificarse con los datos de prueba actuales para el material exacto y el revestimiento suministrado. No utilice la temperatura del gas de una soldadura o la temperatura de una chispa breve como la temperatura continua de todo el conjunto de la funda.

Si la línea es una manguera hidráulica, confirme que la funda no oculte daños que deban inspeccionarse según el procedimiento de mantenimiento del equipo. Es una cubierta protectora externa y no modifica la presión nominal de la manguera. Si se prevé contacto con fluidos o arrastre repetido, identifique el fluido y la superficie de contacto para que la muestra propuesta pueda probarse en condiciones representativas.

Use una funda para la línea y una manta para la zona de trabajo

Una funda con abertura lateral protege un tramo de manguera o cable definido. Cuando se necesite proteger una zona de trabajo más grande, una superficie de máquina cercana o una abertura temporal, examine los productos de protección para áreas de soldadura y cobresoldadura por separado. Ambas formas abordan diferentes geometrías de cobertura y deben especificarse de manera independiente.

Qué enviar para solicitar una muestra y un presupuesto

• Fotografías o un plano de la ruta instalada y su movimiento completo.
• Diámetro máximo o circunferencia del haz de mangueras o cables cubierto.
• Longitud cubierta medida a lo largo de la ruta, más las posiciones finales deseadas.
• Posición de cierre preferida y espacio disponible para la funda terminada.
• Proceso de soldadura, dirección de las chispas o salpicaduras, exposición a la temperatura y puntos de desgaste.
• Cantidad requerida, longitud de pieza, criterios de inspección y cualquier método de prueba obligatorio.

Envíe esos detalles a través de la página del producto de envoltura de fibra de vidrio para soldadura. Solicite una muestra con el tamaño cerrado propuesto, confirme la construcción del tejido y el revestimiento, y verifique el acoplamiento del cierre y la cobertura en el equipo real antes de aprobar el pedido.
