Fundas ignífugas MSHA para equipos mineros: qué deben especificar los compradores para mangueras hidráulicas

Oct 29,2026

Las mangueras hidráulicas para minería pueden estar expuestas a varios peligros al mismo tiempo: calor del motor, componentes del escape, abrasión, vibración, aceite hidráulico, enrutamiento restringido y, en algunas aplicaciones, riesgo de llama. Llamar a cualquier funda protectora una "funda ignífuga MSHA" no resuelve cuál de esos peligros está destinado a controlar el producto.

Para los equipos de compras e ingeniería, el primer paso es definir la función de protección. Una funda ignífuga de fibra de vidrio recubierta de silicona se selecciona principalmente para la exposición térmica y a las llamas externa. En su lugar, se puede seleccionar una funda textil tejida resistente a las llamas cuando la abrasión y la contención de la manguera sean los requisitos dominantes.

Esta guía explica cómo especificar una funda ignífuga MSHA para equipos de minería, qué documentación solicitar y cómo evitar confundir la aceptación de resistencia a las llamas con un rendimiento de manguera no relacionado.

Para la protección de mangueras hidráulicas de alta temperatura, revise la BSTFLEX Hydraulic Hose Protection Fire Sleeve. Otras construcciones se pueden encontrar en la gama BSTFLEX Fire Sleeve.

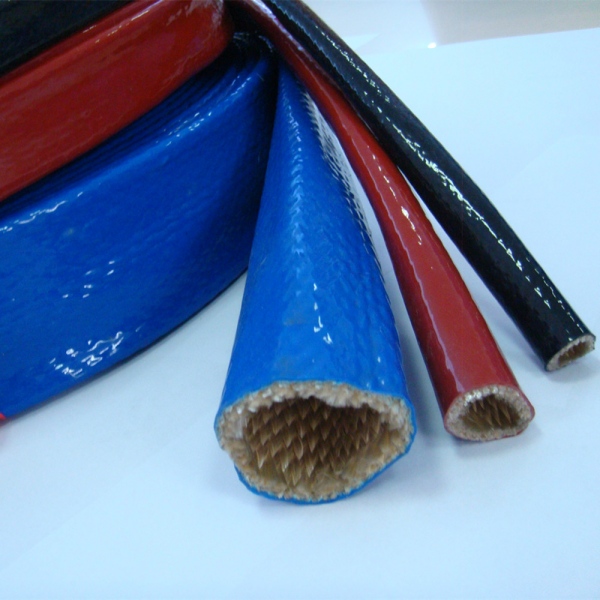

hydraulic hose fire sleeve

¿Qué significa MSHA al especificar una funda de manguera?

La Administración de Seguridad y Salud Minera (Mine Safety and Health Administration) evalúa los materiales y productos resistentes a las llamas utilizados en aplicaciones mineras bajo procedimientos de aceptación definidos. Las fundas para mangueras hidráulicas se encuentran entre los tipos de productos que pueden evaluarse.

Para un comprador, el punto importante es que una referencia MSHA debe estar vinculada al producto o construcción específica que se suministra. No debe tratarse como una certificación general que cubra todas las fundas fabricadas por la misma empresa.

Cuando aparezca un requisito de MSHA en un plano o especificación de compra, solicite la documentación aplicable y confirme:

  • el nombre del producto o la construcción cubierta;
  • el número de aceptación o identificación cuando corresponda;
  • el fabricante o titular de la aprobación;
  • la descripción del material o del producto;
  • el alcance de la aceptación;
  • si el tamaño y la construcción propuestos corresponden al producto documentado.

Conserve esta documentación junto con la especificación de la pieza aprobada para que los pedidos futuros puedan verificarse con la misma construcción.


La resistencia a la llama de MSHA no es una especificación completa de protección de mangueras

Una aceptación de resistencia a la llama responde a una pregunta definida sobre el rendimiento ante incendios. No establece automáticamente todas las demás propiedades requeridas en los equipos mineros.

Los requisitos adicionales pueden incluir:

  • exposición continua al calor externo;
  • exposición a la llama de corta duración;
  • salpicaduras de metal fundido;
  • resistencia a la abrasión;
  • exposición a aceites y fluidos hidráulicos;
  • exposición a los rayos UV y a la intemperie;
  • movimiento y vibración de la manguera;
  • holgura de los accesorios;
  • protección del operador;
  • conductividad eléctrica o requisitos antiestáticos;
  • requisitos específicos de equipos o de la mina.

No infiera estas propiedades a partir de una referencia de MSHA a menos que la documentación aplicable las mencione específicamente.

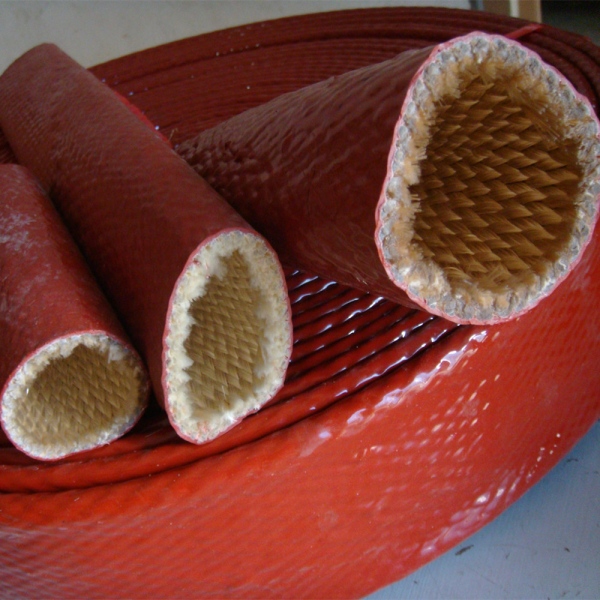

hydraulic hose fire sleeve

Funda ignífuga de silicona y fibra de vidrio frente a funda textil ignífuga para mangueras

Los compradores del sector minero a menudo encuentran ambos productos bajo términos generales como funda contra incendios, funda ignífuga o funda de protección para mangueras. Sus construcciones y funciones principales pueden ser muy diferentes.

Factor de selección F de siliconafunda ignífuga de fibra de vidrio Funda de manguera textil ignífuga
Construcción principal Sustrato textil de fibra de vidrio con revestimiento de caucho de silicona. Textil sintético tejido, como una construcción de poliéster ignífugo.
Motivo principal de selección Protección ambiental contra calor externo, llamas y altas temperaturas. Protección contra abrasión, roce de mangueras y protección mecánica donde también se requiere resistencia a las llamas.
Calor radiante cerca del escape o maquinaria caliente Aplicación típica a evaluar. No tratar como equivalente sin los datos térmicos aplicables.
Salpicadura de metal fundido Puede ser un requisito relevante para la funda ignífuga cuando esté respaldado por pruebas de producto. Requiere evidencia separada; la resistencia a las llamas del textil por sí sola no establece el rendimiento ante salpicaduras de metal fundido.
Ruta con predominio de abrasión Puede proporcionar protección mecánica adicional, pero evalúe la construcción terminada. A menudo se selecciona específicamente para protección contra desgaste mecánico y roce.
Requisito de MSHA Confirme la construcción específica de la funda ignífuga y la documentación actual. Confirme la funda textil específica y la documentación actual.

BSTFLEX también suministra una funda de manguera hidráulica de poliéster ignífuga MSHA. Debe seguir siendo una opción de producto separada de la funda ignífuga de silicona y fibra de vidrio, en lugar de tratarse como una versión de menor temperatura de la misma construcción.


Comience con el Peligro Minero Real

Calor del motor y del escape

Las mangueras hidráulicas ubicadas cerca de motores diésel, turbocompresores, colectores de escape, componentes de postratamiento u otras superficies calientes pueden recibir un calentamiento radiante sustancial.

Primero revise si se puede cambiar la ruta o si se puede aumentar la separación física. Cuando el calor externo sea inevitable, especifique la sección protegida requerida y evalúe una funda ignífuga de alta temperatura.

Proporcione la ubicación de la fuente de calor y las condiciones normales de operación en lugar de solo el modelo del motor. La temperatura de la superficie de la funda y la temperatura de la manguera debajo no son necesariamente iguales.

Equipos subterráneos con requisitos de resistencia a las llamas

Donde la mina, la especificación del equipo o la regulación aplicable requieran material aceptado por MSHA, identifique ese requisito en la consulta. No confíe en la palabra "grado minero" como sustituto de la documentación.

Pida al proveedor que identifique qué referencia de producto corresponde a la documentación de MSHA. La inspección de recepción debe poder conectar la funda suministrada con la especificación de compra aprobada.

Abrasión y vibración

Los equipos mineros a menudo combinan un enrutamiento ajustado de mangueras con movimiento repetido, polvo y contacto contra otras mangueras o estructuras de máquinas.

Si el roce es el problema dominante y no hay calor intenso presente, una funda de abrasión dedicada puede ser el punto de partida más adecuado. Si tanto el calor como la abrasión son significativos, defina ambos peligros y evalúe el sistema de protección contra ambos en lugar de elegir según el nombre del producto.

Exposición a fluidos hidráulicos

Identifique el fluido real y la exposición esperada. Una funda externa puede encontrar contaminación ocasional durante el mantenimiento, neblina de aceite persistente o fluido tras una fuga de un componente.

Una declaración general de resistencia al aceite no califica a la funda para cada fluido hidráulico y cada temperatura de exposición. La compatibilidad del producto y los requisitos de limpieza deben confirmarse cuando sean importantes para la aplicación.

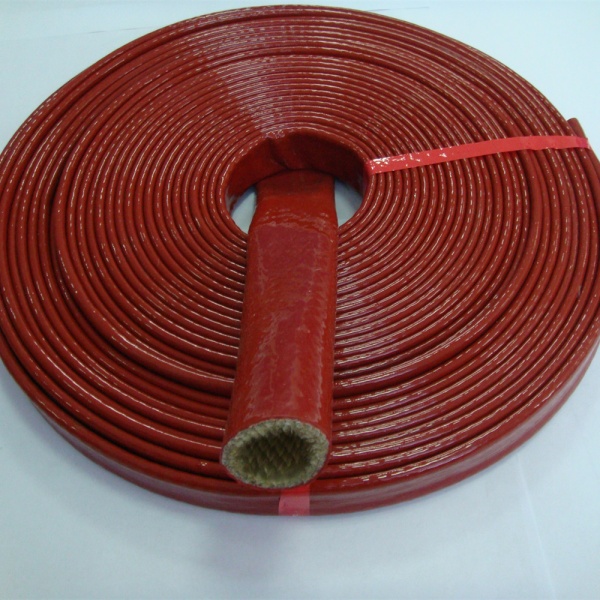

hydraulic hose fire sleeve

Una Funda Ignífuga No Repara una Manguera Minera Dañada

No se debe utilizar una funda protectora para ocultar o reparar una manguera de presión dañada. Antes de instalar la protección, inspeccione el ensamblaje subyacente de acuerdo con el procedimiento de mantenimiento del equipo.

Las condiciones que requieren evaluación pueden incluir:

  • refuerzo expuesto;
  • grietas o daños graves en el recubrimiento;
  • conexiones con fugas;
  • secciones de manguera dobladas o estranguladas;
  • sobrecalentamiento localizado;
  • radio de curvatura incorrecto;
  • abrasión que ya ha penetrado el recubrimiento;
  • fuga de fluido inexplicable.

Reemplace o repare la manguera de acuerdo con el procedimiento aprobado para el sistema hidráulico antes de confiar en la protección externa.


Verifique el recorrido de la manguera a través de todo el movimiento de la máquina

Una excavadora, un taladro, una minera continua, un sistema de soporte de techo u otra máquina móvil puede mover una manguera a través de un espacio mucho mayor de lo que sugiere una fotografía estática.

Revise la funda en las posiciones permitidas del equipo. Compruebe:

  • radio mínimo de curvatura de la manguera;
  • distancia de seguridad respecto a componentes calientes;
  • contacto contra soportes y elementos estructurales;
  • movimiento con respecto a mangueras vecinas;
  • el efecto del diámetro exterior adicional de la funda;
  • si la funda puede deslizarse fuera de la sección protegida requerida;
  • acceso para futuras inspecciones de la manguera.

La funda protectora debe seguir el recorrido aprobado de la manguera sin convertirse en el componente que fuerza a la manguera a adoptar una curvatura inadecuada.


Calibre la funda según el diámetro exterior de la manguera y no solo por el tamaño nominal

El tamaño nominal de la manguera hidráulica normalmente describe el diámetro interior nominal de la manguera, no el diámetro exterior terminado sobre su recubrimiento. Por lo tanto, diferentes clases de presión y construcciones de manguera pueden tener diferentes diámetros exteriores aunque compartan el mismo diámetro interior nominal.

Mida u obtenga el diámetro exterior máximo de la manguera a partir de la especificación aprobada de la misma. A continuación, compruebe el accesorio, casquillo o conector más grande por el que deba pasar la funda durante la instalación.

Utilice la BSTFLEX Fire Sleeve Size Chart and Fitting Clearance Guide para conocer el método dimensional detallado.

Cuando no sea posible desconectar una manguera existente, considere si una construcción que se pueda abrir es más práctica que forzar una funda tubular sobredimensionada sobre las conexiones.

hydraulic hose fire sleeve

Considere el acceso para la modernización en equipos mineros existentes

Un nuevo conjunto de manguera a menudo puede recibir una funda ignífuga tubular antes de que se complete la instalación final. Los trabajos de modernización en una flota en funcionamiento tienen restricciones diferentes.

Cuando retirar la manguera no sea práctico, se puede evaluar una funda que se pueda abrir, como una snap wrap firesleeve. El instalador la envuelve alrededor de la línea existente y la cierra longitudinalmente.

Dicha facilidad de instalación no elimina la necesidad de comprobar:

  • el ajuste de la funda cerrada;
  • el solape de la costura;
  • la accesibilidad del cierre;
  • la exposición térmica en la costura;
  • el movimiento durante el ciclo del equipo;
  • el acceso para inspecciones de mantenimiento.

La Guía de fundas cortafuegos extraíbles compara los formatos de instalación tubular, de cierre a presión y de velcro para conjuntos existentes.


No confunda la protección contra incendios de mangueras con la protección contra explosión de mangueras

Estas son cuestiones de rendimiento independientes.

Se puede seleccionar una funda cortafuegos de fibra de vidrio con silicona para reducir la exposición térmica externa y proporcionar protección contra llamas cuando los datos del producto lo respalden. Una funda textil de tejido apretado puede estar diseñada para hacer frente a la abrasión o ayudar a controlar la pulverización de fluido derivada de un fallo en la manguera.

No describa todas las fundas aceptadas por la MSHA como productos cualificados de contención contra explosiones de mangueras. Si se requiere protección del personal contra fugas por poros, pulverizaciones o roturas de mangueras, solicite evidencia específica para esa función y el sistema de presión real.

Lo mismo se aplica a la inversa: una funda de protección contra la abrasión o las explosiones no debe tratarse automáticamente como protección contra incendios a alta temperatura simplemente por tener un material resistente a las llamas.


¿Qué documentación debe solicitar un comprador del sector minero?

Documento o registro Qué verificar
Documentación de la MSHA Identificación del producto, referencia de aceptación, fabricante o titular, y alcance aplicable a la construcción propuesta.
Ficha técnica Construcción del material, rango dimensional, condiciones de temperatura indicadas y limitaciones de aplicación.
Informe pertinente de ensayos térmicos o de llama Producto probado, método, condiciones de prueba, resultado y criterios de aceptación.
Evidencia de abrasión cuando se requiera El método de prueba real y la construcción del producto en lugar de una afirmación genérica sobre el material.
Información de compatibilidad de fluidos Fluido aplicable, condición de exposición y limitaciones pertinentes para el equipo minero.
Registro de aprobación de muestras Tamaño, método de instalación, ruta, tratamiento de extremos y aplicación en la máquina utilizados para la aprobación.
Identificación de producción Número de pieza, tamaño, lote u otra información de trazabilidad requerida por el sistema de calidad del cliente.

No combine documentos separados en una sola afirmación general. Por ejemplo, la aceptación de resistencia a las llamas de la MSHA y una prueba de abrasión pueden respaldar requisitos diferentes e incluso aplicarse a productos diferentes.


Ejemplo: Manguera junto a un escape de diésel subterráneo

Considere una manguera hidráulica tendida a través de un área restringida cerca de un componente de escape diésel en equipos subterráneos.

La revisión de ingeniería identifica cuatro problemas:

  • calor radiante externo procedente del escape;
  • un requisito de la MSHA para el material protector;
  • roce periódico contra una manguera vecina;
  • acceso limitado una vez que la máquina está montada.

Se puede considerar una funda cortafuegos de fibra de vidrio con silicona de la MSHA para los requisitos térmicos y de llama cuando su documentación específica coincida con el proyecto. La abrasión aún debe evaluarse en la instalación terminada.

Si la manguera ya está instalada y los accesorios impiden la instalación tubular, el equipo puede comparar una construcción desmontable aprobada. Si persiste un roce mecánico intenso, es posible que sea necesario prestar atención a la ruta o a una protección mecánica adicional en lugar de asumir que la funda cortafuegos resolverá todos los peligros.

La especificación final debe identificar la construcción exacta de la funda, el tamaño, la longitud protegida, la disposición de instalación y la documentación aplicable.


La minería de superficie y la minería subterránea pueden requerir especificaciones diferentes

No asuma que una especificación de equipos mineros se aplica en todas partes.

Los equipos de superficie pueden enfrentarse a un calor intenso del motor, luz solar, condiciones meteorológicas, polvo y abrasión sin el mismo requisito subterráneo de aceptación de materiales. Los equipos subterráneos pueden añadir requisitos reglamentarios y específicos de la mina en cuanto a la resistencia a las llamas.

Pregunte si la aceptación de la MSHA es obligatoria para el proyecto en particular en lugar de añadirla automáticamente a cada presupuesto. Cuando otro país o un operador minero utilice una norma diferente, siga ese requisito del proyecto en lugar de sustituirlo por un documento de la MSHA.


Lista de verificación de RFQ para equipos mineros OEM

Para un nuevo proyecto de equipo minero o mantenimiento de flotas, proporcione:

  • tipo de equipo y aplicación;
  • servicio en superficie o subterráneo;
  • diámetro exterior de la manguera y dimensiones de los racores;
  • longitud protegida;
  • ubicación de la fuente de calor;
  • exposición térmica continua;
  • requisito de resistencia a la llama o salpicaduras de metal fundido cuando corresponda;
  • condiciones de abrasión y movimiento;
  • fluido hidráulico;
  • documentación de cumplimiento de MSHA u otras normativas requerida;
  • restricciones de instalación tubular o de adaptación posterior;
  • cantidad de prototipos y demanda anual;
  • requisitos de longitud de corte, identificación y embalaje.

Para el suministro OEM, mantenga el documento de cumplimiento vinculado al número de pieza de cliente aprobado. Cualquier cambio en la construcción, el cierre o el material de la funda debe revisarse antes de asumir que la homologación anterior sigue vigente.


Preguntas frecuentes

¿Está cada funda ignífuga de silicona y fibra de vidrio aprobada por la MSHA?

No. La aceptación o aprobación de la MSHA debe verificarse para el producto o la construcción específica que se está comprando. Una apariencia y unas descripciones de materiales similares no establecen el mismo estado de aceptación.

¿Significa la aprobación de la MSHA que la funda es adecuada para llamas directas?

La aceptación de resistencia a las llamas de la MSHA y una afirmación específica de rendimiento ante llamas directas no son automáticamente el mismo requisito. Revise la documentación pertinente del producto y las condiciones de prueba para la exposición requerida por el proyecto.

¿Debo usar una funda ignífuga o una funda contra la abrasión en mangueras hidráulicas mineras?

Elija de acuerdo con el peligro predominante. Use una funda ignífuga de alta temperatura donde el calor externo, la llama o la exposición térmica sean la principal preocupación. Donde predominen el roce y el desgaste mecánico, evalúe una funda de protección contra la abrasión. Donde ambos peligros sean significativos, especifique ambos requisitos y verifique el sistema de protección propuesto.

¿Se puede instalar una funda ignífuga MSHA sobre una manguera hidráulica dañada?

No se debe utilizar ninguna funda protectora para ocultar un defecto de manguera no resuelto. Inspeccione y reemplace los conjuntos de mangueras dañados de acuerdo con el procedimiento de mantenimiento aprobado antes de instalar la protección externa.

¿Puede BSTFLEX suministrar fundas ignífugas para proyectos de equipos originales (OEM) de minería?

BSTFLEX suministra fundas ignífugas de fibra de vidrio recubiertas de silicona en múltiples diámetros y construcciones para mangueras hidráulicas y líneas industriales. Se pueden evaluar longitudes de corte personalizadas, así como requisitos de identificación y embalaje para proyectos OEM. La documentación requerida de MSHA y de otros proyectos debe especificarse junto con el producto exacto durante la cotización.


Solicitar una recomendación de funda ignífuga para minería

Envíe a BSTFLEX el diámetro exterior de la manguera, las dimensiones de los accesorios, el tipo de máquina, la ubicación de la fuente de calor, las condiciones de abrasión y la documentación requerida de MSHA. Indique si la aplicación es para minería subterránea o a cielo abierto y si la funda se instalará durante el montaje de la manguera o se adaptará a una máquina existente.

BSTFLEX puede evaluar la construcción adecuada de la funda ignífuga y el formato de suministro para el proyecto. Para aplicaciones de mangueras hidráulicas de alta temperatura, revise la Funda ignífuga de protección para mangueras hidráulicas.

Solicite datos técnicos, muestras o una cotización OEM a BSTFLEX con los requisitos del equipo de minería y la lista de documentación aplicable.
