Funda contra incendios para mangueras hidráulicas de acerías: salpicaduras de metal fundido, calor radiante y enrutamiento

Oct 29,2026

En una acería, la cuestión no es simplemente si una manguera hidráulica se encuentra en una zona caliente. La funda ignífuga correcta depende de lo que realmente alcanza a la manguera: calor radiante continuo, llama ocasional, gotas de metal fundido, partículas calientes, roce mecánico o varios de estos peligros en el mismo lugar.

Para líneas hidráulicas expuestas a un calor externo significativo o salpicaduras de metal fundido, una funda ignífuga de fibra de vidrio recubierta de silicona proporciona una barrera térmica alrededor de la manguera. Cuando también hay presente desgaste mecánico, la construcción de la funda final debe seleccionarse y verificarse tanto para la exposición térmica como para la abrasión, en lugar de asumir que cualquier funda de alta temperatura resolverá todos los problemas de protección de mangueras.

BSTFLEX fabrica varias construcciones para estos entornos. El Hydraulic Hose Protection Fire Sleeve proporciona un punto de partida para sistemas hidráulicos expuestos al calor, la llama, las salpicaduras de metal fundido y el desgaste mecánico, mientras que el Texturized Fiberglass Fire Sleeve ofrece una construcción de fibra de vidrio más gruesa para aplicaciones en las que se evalúa un diseño de funda más pesado.

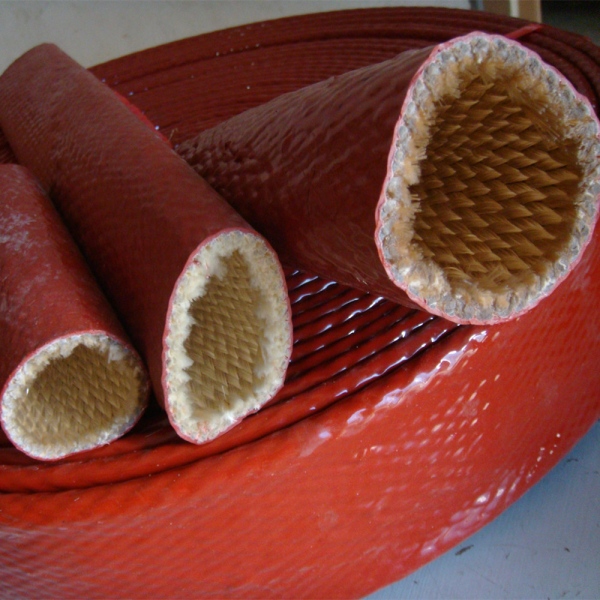

silicone fiberglass fire sleeve

¿Contra qué debe proteger una funda ignífuga de acería?

Una funda ignífuga de acería es una cubierta protectora externa para mangueras, cables o líneas que operan cerca de equipos de alta temperatura. Su propósito debe definirse por el peligro externo real en lugar de solo por el nombre de la industria.

Peligro Qué sucede en la manguera Qué debe abordar la especificación de la funda
Calor radiante La manguera se calienta sin tocar el equipo caliente. Exposición continua, distancia desde la fuente, geometría instalada y temperatura de la manguera debajo de la funda.
Salpicadura de metal fundido Las gotas o salpicaduras de corta duración pueden golpear directamente la protección de la manguera. Evidencia aplicable de pruebas de salpicaduras de metal fundido, cobertura de la funda, disposición de las costuras y detalles de los extremos expuestos.
Llama o calor repentino El conjunto puede experimentar exposición térmica directa de corta duración. Condiciones de prueba específicas del producto, duración de la exposición y criterios de aceptación.
Partículas calientes y cascarilla Los residuos calientes pueden entrar en contacto con la ruta protegida o acumularse alrededor de ella. Condición superficial, recorrido, orientación y frecuencia de inspección.
Abrasión y vibración La manguera o funda entra en contacto repetido con estructuras de la máquina o líneas vecinas. Rendimiento de abrasión, holgura, puntos de soporte y movimiento del equipo.
Contaminación por aceite El fluido hidráulico o el aceite industrial pueden alcanzar la superficie protectora. Evidencia de resistencia al aceite específica del producto y procedimiento de inspección.

Estos peligros deben registrarse por separado. Una funda probada para gotas de metal fundido no debe describirse automáticamente como adecuada para la inmersión en metal fundido, y una clasificación de temperatura continua alta no define su rendimiento durante la exposición directa a la llama.

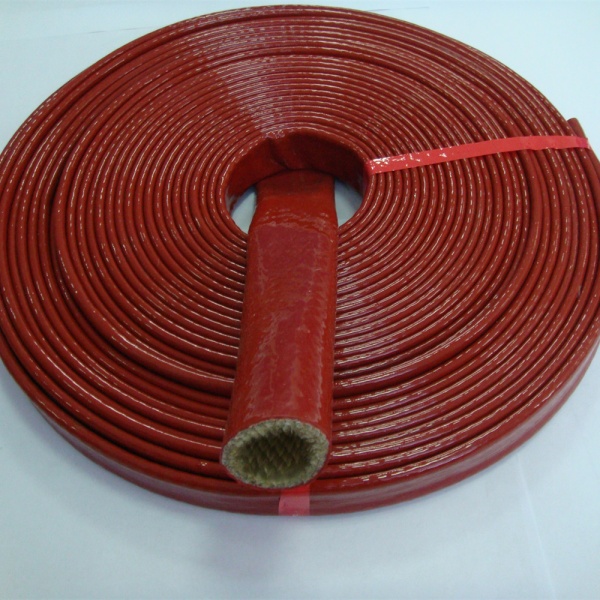

silicone fiberglass fire sleeve

¿Dónde debe revisarse la protección de mangueras hidráulicas en una acería?

La disposición de cada planta es diferente, pero ciertas áreas de equipos merecen una revisión más detallada del recorrido de las mangueras porque los sistemas hidráulicos pueden operar cerca de calor concentrado, material caliente o maquinaria en movimiento.

Equipos de laminación y soportes de rodillos

Las líneas hidráulicas alrededor de los soportes de rodillos, guías y actuadores relacionados pueden combinar movimiento, vibración y temperaturas ambientales elevadas. Primero se debe comprobar que el recorrido de la manguera tenga contacto mecánico y holgura respecto a los componentes calientes.

Si el calor externo inevitable persiste, especifique la sección que requiere funda ignífuga y revise esa sección a través de todo el movimiento permitido del equipo. Una cubierta que funciona cuando el equipo está detenido puede arrugarse, moverse o rozar cuando un actuador cambia de posición.

Áreas de colada continua y manipulación de productos calientes

Donde las líneas hidráulicas operan alrededor de equipos de colada o manipulación de productos calientes, identifique si la exposición creíble es principalmente calor radiante, partículas calientes o salpicaduras fundidas. Estas no son condiciones intercambiables.

Muestre la fuente de calor y la dirección probable de la salpicadura en el dibujo de la aplicación. Esto ayuda a determinar la cobertura requerida y evita tratar cada línea hidráulica en el área como si experimentara la misma carga térmica.

Hornos y equipos metalúrgicos

Los sistemas hidráulicos que funcionan alrededor de hornos, equipos de carga u otros procesos metalúrgicos pueden estar expuestos a un intenso calor radiante incluso sin contacto directo con las llamas o el metal.

Mida o determine el trabajo real en la ubicación de la manguera. La temperatura del horno o del baño de metal no es la misma que la temperatura que soporta la funda ignífuga.

Áreas de mantenimiento con sustitución frecuente de mangueras

Algunas mangueras requieren una inspección o sustitución relativamente frecuente debido al movimiento de la máquina o a las condiciones del servicio. En estas ubicaciones, el método de instalación pasa a formar parte de las especificaciones de la funda.

Un manguito tubular puede ser adecuado durante la fabricación de un conjunto de manguera de repuesto. Cuando una manguera ya está conectada y no se puede quitar fácilmente, se puede considerar en su lugar una construcción que se pueda abrir.


Las salpicaduras de metal fundido requieren evidencia específica

Las salpicaduras de metal fundido no deben reducirse a una frase de marketing como "resistente al calor extremo". Es un peligro externo distinto y debe estar respaldado por un método de prueba aplicable.

El BSTFLEX Funda contra incendios para protección de mangueras hidráulicas se ha evaluado utilizando la prueba de salpicaduras de metal fundido BS EN 373. La misma información del producto también identifica las pruebas de abrasión BS EN 388 y las pruebas de resistencia al aceite BS EN ISO 6530.

Esos resultados proporcionan evidencia útil para seleccionar un producto, pero los nombres de las pruebas deben permanecer vinculados a la construcción de la funda cortafuegos probada. No califican automáticamente todas las fundas recubiertas de silicona, tipos de cierre, costuras modificadas o cubiertas fabricadas suministradas por el fabricante.

Para un proyecto de acería, haga cuatro preguntas:

  • ¿Qué construcción exacta de funda cortafuegos se probó?
  • ¿Qué material o exposición se utilizó en la prueba?
  • ¿Cuál fue la duración de la prueba y el criterio de aceptación?
  • ¿Corresponde la configuración de instalación propuesta al producto probado?

Si la aplicación implica una exposición más severa de lo que representa la evidencia disponible, identifique la brecha antes de emitir la orden de producción.

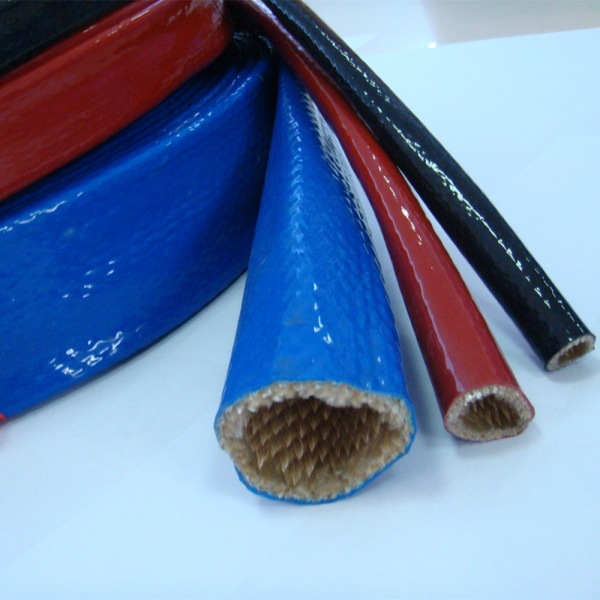

silicone fiberglass fire sleeve

El calor radiante y las salpicaduras de metal fundido son problemas de selección diferentes

Una manguera hidráulica puede sufrir degradación térmica incluso cuando ninguna llama o metal fundido la toca. La energía radiante de una superficie caliente cercana puede elevar la temperatura de la cubierta de la manguera continuamente durante la operación.

Para la exposición al calor radiante, defina la distancia entre la manguera y la fuente de calor, la duración de funcionamiento, el flujo de aire disponible y cualquier barrera existente. Siempre que sea posible, mejore el enrutamiento o aumente la separación antes de depender únicamente del aislamiento.

Luego, determine qué temperatura es aceptable en la manguera. El propósito de la funda contra incendios es reducir la exposición térmica externa; no cambia los límites permitidos de fluido, presión o temperatura del fabricante de la manguera.

No estime la temperatura de la manguera restando un número supuesto de grados de la temperatura de la fuente de calor. La transferencia de calor depende de la geometría de la instalación y de las condiciones de funcionamiento. Cuando la temperatura del componente protegido sea crítica, valídela en el ensamblaje real o mediante una evaluación de ingeniería adecuada.


¿Cuándo tiene sentido una funda contra incendios de alta resistencia?

No todas las instalaciones de acererías necesitan la funda más gruesa disponible. El material adicional cambia el diámetro exterior, la flexibilidad, el espacio libre para la instalación y el costo.

El BSTFLEX HFRS Texturized Fiberglass Fire Sleeve utiliza hilo de fibra de vidrio texturizada con un revestimiento de caucho de silicona y tiene una estructura de fibra de vidrio más gruesa que la funda contra incendios estándar. BSTFLEX incluye a las acerías entre sus aplicaciones previstas.

Esto lo convierte en un producto a evaluar cuando el proyecto requiere una construcción de funda más pesada. No debe seleccionarse únicamente porque "de alta resistencia" suena más seguro.

Compare las construcciones estándar y de alta resistencia propuestas frente a:

Punto de comparación Pregunta para la revisión de la muestra
Diámetro exterior instalado ¿La funda más gruesa sigue librando los soportes, las guías y los componentes vecinos?
Flexión ¿El ensamblaje terminado conserva el radio de curvatura requerido por el fabricante de la manguera?
Contacto mecánico ¿La funda misma se rozará repetidamente contra el equipo circundante?
Requisito térmico ¿Qué producto tiene evidencia aplicable a la exposición requerida?
Método de instalación ¿Se puede instalar la construcciónseleccionada sobre la manguera y los racores planificados?
Inspección ¿Pueden los técnicos seguir inspeccionando la manguera, los racores de extremo y la ruta protegida?

La selección debe basarse en el rendimiento final requerido y no solo en el grosor de la pared.

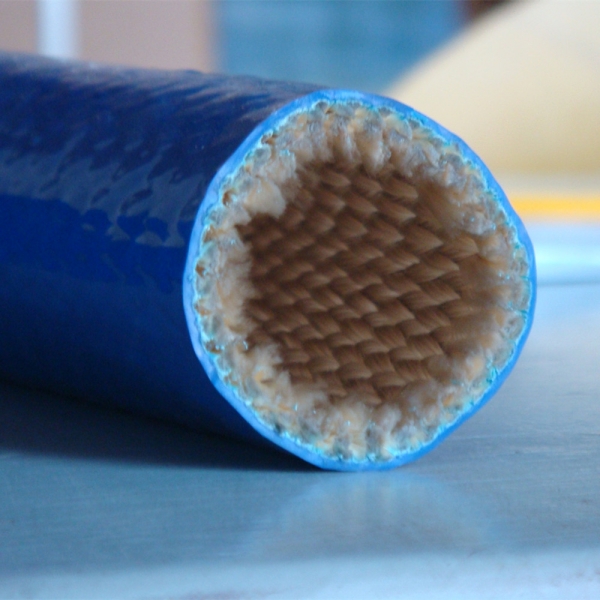

silicone fiberglass fire sleeve

Calor más abrasión: no resuelva un peligro y cree otro

Las rutas de mangueras en acerías a menudo combinan la exposición térmica con la vibración o el contacto mecánico. En esa situación, un comprador debe evitar tratar el calor y la abrasión como dos opciones de catálogo independientes.

La funda ignífuga para mangueras hidráulicas BSTFLEX cuenta con pruebas independientes para salpicaduras de metal fundido y abrasión. Esto es útil cuando ambos peligros son relevantes, pero la instalación aún debe revisarse para comprobar el patrón de contacto real.

Primero identifique qué es lo que frota. Si una manguera es forzada repetidamente contra un soporte afilado debido a que la ruta es incorrecta, añadir una funda protectora no elimina el problema de enrutamiento subyacente.

Siempre que sea posible:

  • corrija la ruta de la manguera;
  • mantenga el radio de curvatura requerido;
  • utilice soportes y holguras apropiados;
  • separe las mangueras que se mueven unas contra otras;
  • proteja la zona inevitable restante de calor y desgaste con la funda especificada.

Para una aplicación dominada por el roce a baja temperatura en lugar de por el calor, una funda textil específica resistente a la abrasión puede ser una mejor solución. Una funda ignífuga no debe considerarse automáticamente como la opción prémium para todas las mangueras de la máquina.


¿Cómo se debe dimensionar la funda ignífuga para las mangueras de acerías?

Utilice el diámetro exterior de la manguera terminada como medida inicial. El número nominal de la manguera hidráulica normalmente identifica el calibre nominal, no el diámetro exterior sobre la cubierta de la manguera.

A continuación, compruebe el racor, la férula o el conector más grande por el que debe pasar la funda tubular. Una funda que se ajuste al cuerpo de la manguera puede no pasar por el extremo de la manguera ya terminada.

La tabla de tallas de funda cortafuegos BSTFLEX explica en detalle las comprobaciones independientes del diámetro exterior de la manguera y del espacio libre de los racores.

Para una instalación en una acería, compruebe también el diámetro exterior acabado una vez colocada la funda. El grosor de pared adicional puede reducir el espacio libre a través de un soporte, cerca de un soporte de rodillos o entre conjuntos móviles adyacentes.


¿Nueva instalación de manguera o adaptación?

Nuevo conjunto de manguera

Cuando se va a fabricar o sustituir una manguera durante el mantenimiento planificado, normalmente se puede considerar una funda cortafuegos tubular como parte del proceso definido de conjunto de manguera. Determine la longitud de funda requerida y el tratamiento de los extremos antes de la instalación final.

No modifique el proceso de montaje de racores aprobado por el fabricante de la manguera simplemente para instalar la funda.

Manguera conectada existente

Si ambos racores ya están conectados y el acceso a los extremos está restringido, forzar la colocación de una funda tubular sobredimensionada puede dar lugar a una instalación innecesariamente holgada.

La BSTFLEX Snap Wrap Firesleeve es una construcción abatible que se puede colocar alrededor de una manguera existente. Esto puede ser útil cuando el acceso para mantenimiento es importante.

Para el servicio en acerías, evalúe la costura cerrada y el mecanismo de cierre a presión en función de la dirección real del calor y las salpicaduras. Una funda abatible facilita el acceso para instalación; eso no significa que su cierre pueda colocarse directamente en cualquier zona de exposición sin previa revisión.


La posición de los extremos importa en áreas de salpicaduras de metal fundido

Una manguera protegida aún tiene puntos de transición donde termina la funda ignífuga y comienza el empalme o la manguera descubierta. Marque estas posiciones en el plano de instalación.

Considere si una salpicadura puede ingresar por el extremo textil expuesto, si la funda puede deslizarse alejándose de la sección protegida y si el método de sujeción permanece accesible para su inspección.

Cuando se requiera sellado de extremos o retención mecánica, especifique la cinta, abrazadera o método de terminación aprobado como parte del ensamblaje final. No sustituya por una brida para cables común o cinta de uso general solo porque sea más fácil de conseguir durante el mantenimiento.

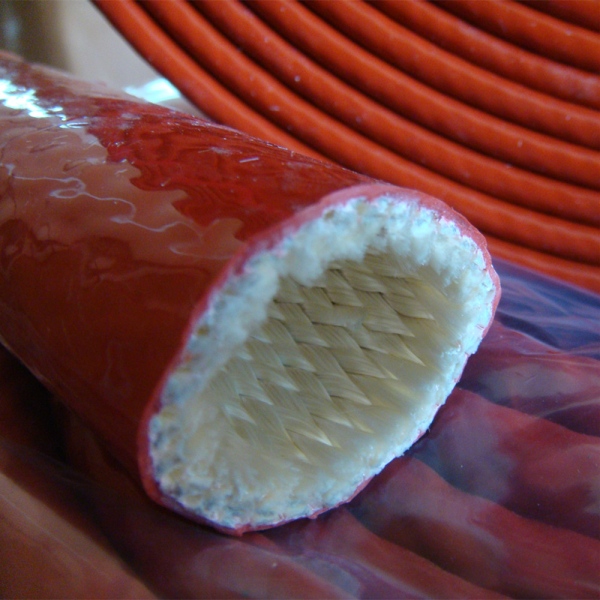

silicone fiberglass fire sleeve

El aceite en la funda es una señal de inspección

Los entornos hidráulicos rara vez están completamente libres de aceite. La funda ignífuga para mangueras hidráulicas BSTFLEX incluye pruebas de resistencia al aceite, pero el aceite observado en una funda instalada de todos modos debe desencadenar una inspección.

Determine si la contaminación provino del mantenimiento rutinario, de una fuente no relacionada o de una fuga en la manguera o conexión protegida.

No se debe utilizar una funda contra incendios para ocultar:

  • un empalme hidráulico con fugas;
  • una cubierta de manguera dañada;
  • refuerzo expuesto;
  • caucho dañado por el calor;
  • un doblez o sección aplastada;
  • una fuente de líquido no identificada.

Resuelva el problema de la manguera antes de volver a colocar la cubierta protectora.


¿Cómo debe inspeccionar una acería las fundas contra incendios?

Los intervalos de inspección deben seguir los requisitos de mantenimiento y riesgo del equipo en lugar de un número universal de horas de funcionamiento.

Durante una inspección autorizada, busque cambios visibles tanto en la funda protectora como en su instalación:

Área de inspección Qué buscar
Superficie de silicona Cortes, endurecimiento severo, pérdida de revestimiento, daños por quemaduras o áreas golpeadas por material caliente.
Sustrato de fibra de vidrio Fibras expuestas o dañadas y pérdida de la pared protectora prevista.
Posición de la funda Alejamiento de la zona designada de calor o salpicaduras.
Extremos y retención Abrazaderas flojas, tratamiento de extremos dañado o contaminación que entra en la funda.
Manguera subyacente Abrasión, fugas, deformación o daño térmico cuando el acceso de inspección lo permita.
Ruta de la máquina Nuevos puntos de contacto causados por el desgaste de los equipos, ajustes o cambios en el enrutamiento de la manguera.

Después de un incidente importante de salpicaduras de metal fundido o llamas, no juzgue la viabilidad de uso continuo solo por si la funda todavía parece intacta desde la distancia. Siga los criterios aprobados de inspección o reemplazo para la aplicación.


Una matriz práctica de selección de fundas ignífugas para acerías

Condición observada Dirección de selección Verificación importante
Calor radiante con contacto mecánico limitado La funda ignífuga de fibra de vidrio y silicona estándarpuede ser adecuada. Temperatura de instalación, tamaño de la funda y cobertura.
Riesgo de salpicaduras de metal fundido Utilice una construcción con evidencia aplicable de resistencia a salpicaduras de metal fundido. Alcance de la prueba, dirección de la salpicadura, exposición de costuras y extremos.
Calor más vibración o fricción Evalúe la funda cortafuego con rendimiento mecánico verificado. Puntos de contacto reales, recorrido y evidencia de abrasión.
Entorno severo que requiere una construcción más gruesa Compare la funda cortafuego texturizada para servicio pesado con el producto estándar. Holgura, flexibilidad y evidencia térmica específica del producto.
Manguera conectada existente sin acceso a los extremos Evalúe una funda cortafuego abrible con cierre a presión o envolvente. Ajuste cerrado, posición de la costura y exposición del cierre.
Solo abrasión a baja temperatura Considere una funda de abrasión dedicada en lugar de una funda cortafuego. Severidad de la abrasión y temperatura ambiente real.


¿Qué debe enviar una acería con una RFQ?

Una RFQ útil debe identificar la ubicación individual de la manguera en lugar de simplemente solicitar una "funda de alta temperatura para acería".

Proporcione:

  • identificación del equipo o de la línea;
  • diámetro exterior de la manguera y dimensiones de los racores;
  • longitud protegida requerida;
  • ubicación y distancia de la fuente de calor;
  • duración de la exposición normal;
  • si la exposición a salpicaduras de metal fundido o llamas es creíble;
  • condiciones de abrasión y movimiento;
  • fluido hidráulico u otra contaminación probable;
  • instalación de nuevo montaje o modernización (retrofit);
  • informes de prueba requeridos o documentos de conformidad;
  • cantidad de muestra y requisito de producción estimado;
  • requisitos de longitud de corte, identificación y embalaje.

Las fotografías ayudan a identificar el entorno, pero aun así se debe proporcionar información dimensional y de funcionamiento. Para equipos en movimiento, incluya más de una posición de funcionamiento o proporcione un dibujo de la ruta.


Preguntas frecuentes

¿Cuál es la mejor funda ignífuga para mangueras hidráulicas de acerías?

La funda correcta depende del peligro real. La funda ignífuga de fibra de vidrio recubierta de silicona es un punto de partida común cuando hay presencia de calor radiante externo, llama o salpicaduras de metal fundido. Si la manguera también experimenta una abrasión severa, evalúe el rendimiento mecánico de la funda terminada y corrija la ruta de la manguera siempre que sea posible.

¿Puede una funda ignífuga proteger una manguera hidráulica contra salpicaduras de metal fundido?

Una funda ignífuga puede brindar protección contra salpicaduras de metal fundido de corta duración cuando el producto específico cuenta con evidencia de prueba aplicable. Esto no debe interpretarse como protección contra inmersión, flujo continuo de metal fundido o una exposición fuera de las condiciones probadas.

¿Debo usar una funda ignífuga estándar o de alta resistencia en una acería?

Utilice el requisito de la aplicación para decidir. Puede valer la pena evaluar una construcción texturizada más pesada cuando se requiere un mayor grosor de pared, pero también se deben considerar el diámetro adicional, la flexibilidad, el espacio libre para accesorios y la evidencia de prueba específica del producto.

¿Puede una funda ignífuga tocar una superficie de acero caliente?

No diseñe la instalación en torno al contacto directo continuo a menos que se haya evaluado el ensamblaje completo para esa condición. Mantenga un enrutamiento y espacio libre adecuados respecto a las superficies calientes siempre que sea posible, y luego use la funda ignífuga para abordar la exposición al calor externo restante.

¿Se puede instalar una funda ignífuga sin desconectar la manguera hidráulica?

Una funda tubular estándar requiere una ruta de entrada por el extremo adecuada. Para una manguera conectada existente, se puede evaluar una construcción con cierre a presión o envolvente que se pueda abrir cuando la desconexión no sea práctica.

¿Reemplaza una funda ignífuga a una funda antiabrasión?

No automáticamente. La funda ignífuga se selecciona principalmente para riesgos térmicos y de llama, aunque algunas construcciones también tienen un rendimiento de abrasión verificado. Cuando la abrasión es el único peligro significativo, puede ser más adecuada una funda para manguera dedicada resistente a la abrasión.


Solicitar una recomendación de funda contra incendios para acerería

BSTFLEX fabrica fundas ignífugas de fibra de vidrio recubiertas de silicona para mangueras hidráulicas, cables y líneas industriales que operan en entornos térmicos exigentes. Hay disponibles construcciones estándar, de alta resistencia y desmontables para diferentes condiciones de instalación.

Para equipos de acerías o metalúrgicos, envíe las dimensiones de la manguera, la ruta, la ubicación de la fuente de calor, la exposición a salpicaduras, el movimiento y la documentación requerida. BSTFLEX puede utilizar estos detalles para evaluar la construcción de funda ignífuga existente más adecuada y preparar muestras para la aplicación.

Solicite datos técnicos, informes de pruebas, muestras o una cotización OEM a BSTFLEX.
