Cómo especificar una funda de fibra de vidrio recubierta de silicona y aluminio para cableado de motores

Oct 29,2026

Un cable de sensor que pasa cerca de un colector de escape requiere más que una funda reflectante. El ingeniero debe saber de dónde proviene el calor, a qué distancia se encuentra el cable y si la funda se puede instalar sin dañar su superficie exterior. Para un nuevo diseño de arnés, una funda tubular de fibra de vidrio con revestimiento de aluminio y silicona es una opción a considerar. Combina una trenza de fibra de vidrio con un revestimiento exterior de aluminio y silicona; el resultado térmico real depende del conjunto final y su exposición.

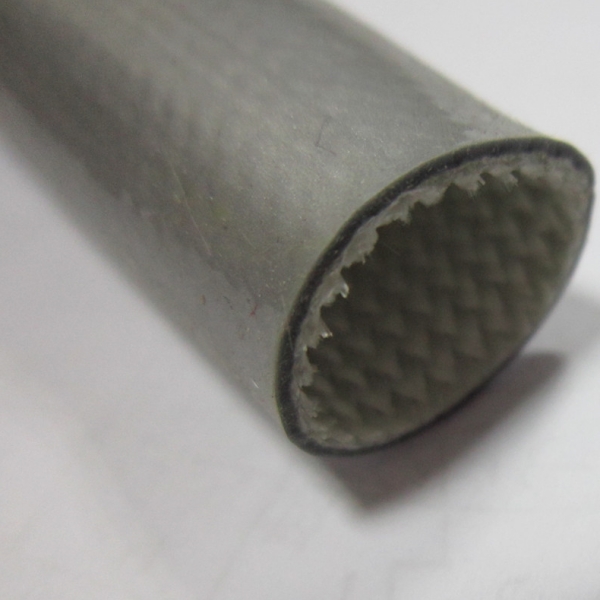

aluminum silicone coated fiberglass sleeve

Comience con la ruta, no con el diámetro nominal del manguito.

Marque las secciones más calientes en un dibujo o fotografía. Registre el componente de escape más cercano, la distancia a este, la duración de la exposición y la posición de las abrazaderas, ramificaciones y conectores. Una funda que se ajusta a un cable recto en el banco de trabajo puede amontonarse en una curva o detenerse contra el hombro de un conector. Mida el arnés en su punto más ancho dentro de la sección protegida y luego mida cada parte por la que debe pasar la funda durante el montaje.

Registre también si el arnés se instaló antes de colocar el motor. Este producto es un tubo continuo, por lo que normalmente requiere un extremo accesible para su instalación. Si no es posible extraer un conector, pregunte sobre una construcción adecuada con abertura o envolvente, en lugar de asumir que este tubo se puede abrir a lo largo de toda su longitud.


Comprender qué puede y qué no puede hacer la superficie reflectante.

La carcasa exterior está diseñada para ayudar a gestionar el calor radiante proveniente de las partes calientes cercanas. Debe estar orientada hacia la fuente de calor y permanecer en buen estado. La abrasión contra un soporte, el roce repetido con una abrazadera, la contaminación por aceite o una curvatura excesiva pueden alterar el estado de la superficie. Una funda no crea una distancia de seguridad fija, y un revestimiento reflectante no determina la temperatura máxima permitida para el aislamiento del cable en su interior.

En la evaluación, se deben realizar tres mediciones por separado: temperatura de la fuente de calor, temperatura en la superficie exterior del manguito y temperatura en el cable o conductor del sensor durante el ciclo de funcionamiento real. El funcionamiento en reposo, con carga sostenida y tras el apagado pueden dar resultados diferentes. Si el conjunto está en contacto directo con una tubería caliente, especifique dicho contacto explícitamente; la aplicación de calor radiante y la aplicación de calor por contacto son pruebas diferentes.


Comprueba la funda terminada contra el arnés.

ElPágina del producto: funda de fibra de vidrio recubierta de silicona y aluminioLa tabla incluye los diámetros internos nominales y las tolerancias de diámetro, incluyendo tamaños pequeños para conductores individuales. Considere esta tabla como punto de partida para solicitar una muestra. Solicite el diámetro interno final y la tolerancia aplicable del tamaño propuesto; luego, verifique el ajuste real sobre el arnés y cualquier obstáculo durante la instalación. El espesor del recubrimiento y el movimiento del trenzado son importantes cuando una pieza se encuentra cerca del límite de su tamaño nominal.

Para una prueba de producción, verifique un extremo cortado, un tramo recto, la curva más pronunciada y el área debajo de cada clip de sujeción. Confirme que el manguito no desplace ninguna derivación ni conector. Decida si los extremos se sujetarán mecánicamente, se cubrirán con una terminación aprobada o se dejarán accesibles para mantenimiento. No dé por sentado que una cinta o adhesivo genérico resistirá la misma exposición que el manguito.


Qué incluir en una solicitud de muestra

  • Dibujo del arnés o fotografía marcada, con la longitud protegida y la orientación con respecto a la fuente de calor.
  • Diámetro exterior a lo largo del recorrido y diámetro máximo que debe cumplir el tubo durante el montaje.
  • Radio de curvatura mínimo instalado, clips, puntos de contacto y espacio libre disponible.
  • Fuente de calor, distancia, ciclo de trabajo, acumulación de calor durante el apagado y cualquier contacto directo.
  • Tipo de aislamiento del cable y su temperatura admisible según el proveedor del cable.
  • Longitud de muestra requerida, tamaño de manga propuesto, cantidad anual y cualquier criterio de inspección.

Solicite datos de prueba para la construcción final propuesta cuando la aplicación tenga un requisito térmico o eléctrico definido. El nombre del producto por sí solo no indica una clasificación de temperatura, y la construcción en fibra de vidrio por sí sola no demuestra un resultado dieléctrico específico. Si el aislamiento eléctrico es un requisito de seguridad, identifique el método de prueba, la muestra y el valor de aceptación aplicables antes de aprobar la funda.


Una comprobación práctica de muestras

Instale la muestra siguiendo el método de producción previsto. Fotografie la superficie antes y después de colocarla sobre el arnés, especialmente en los conectores y las curvas. Inspeccione si hay fibras de vidrio expuestas, daños en el revestimiento, deshilachamiento, deslizamiento en los extremos e interferencia con los puntos de servicio. A continuación, compare las temperaturas de los cables protegidos y no protegidos en las mismas ubicaciones durante un ciclo de funcionamiento representativo. Registre las condiciones ambientales y la ubicación de los sensores para que otro ingeniero pueda reproducir la comparación.

Si cambia la ruta o se rediseña el conector, repita la comprobación de ajuste. Un resultado satisfactorio en un diámetro de mazo de cables o en una configuración de motor no debe considerarse como una aprobación para todas las variantes.


Preguntas frecuentes

¿Se puede instalar este manguito sobre un conector ya ensamblado?

Solo si la dimensión exterior máxima del conector puede pasar a través de la funda seleccionada sin dañarla. Mida el conector, no solo el haz de cables. Si no se puede acceder al extremo disponible, considere una construcción dividida.

¿Garantiza la superficie de aluminio una reducción fija de la temperatura del cable?

No. La distancia de seguridad, la temperatura de la fuente, el estado de la superficie, el movimiento del aire, los puntos de contacto y el ciclo de funcionamiento influyen en el resultado. Pruebe el circuito completo con sensores de temperatura en el componente protegido.

¿Es apto como aislamiento eléctrico certificado?

No deduzca la constante dieléctrica a partir de la descripción del material. Solicite los resultados de las pruebas para el tamaño y la construcción específicos del producto final, comparándolos con los requisitos eléctricos del conjunto.

Para solicitar una muestra o un presupuesto, envíe el plano del arnés y las condiciones de exposición junto con las dimensiones finales requeridas. Anhui Parker New Material Co., Ltd. podrá entonces revisar la construcción del manguito y el alcance de la muestra en función de la instalación real.
