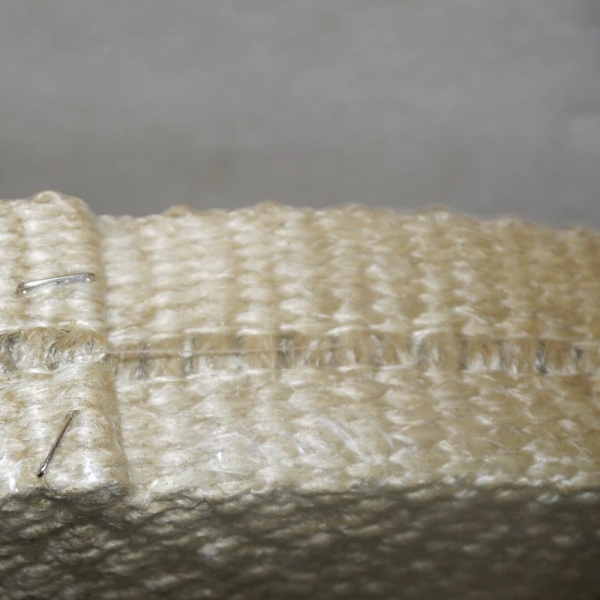

La cinta de urdimbre de fibra de vidrio recubierta de vermiculita combina un tejido de fibra de vidrio recubierto con una zona de fijación central formada al omitir determinados hilos longitudinales.Esta construcción permite el uso de pernos o espárragos en una junta térmica industrial, pero no define una distancia entre orificios, una carga de sellado ni una clasificación de temperatura universales.
BSTFLEXCinta de urdimbre de fibra de vidrio recubierta de vermiculitaEstá diseñado para aislamiento industrial y detalles de sellado térmico atornillado. Esta guía explica cómo especificar la abertura central, la disposición de los elementos de fijación, el revestimiento, el contacto de instalación y las condiciones de temperatura antes de realizar el pedido.
¿Qué diferencia a la cinta Drop-Warp?
En una cinta tejida, los hilos de urdimbre discurren a lo largo y los de trama a lo ancho. En una construcción de urdimbre discontinua, se omiten algunos hilos de urdimbre de una zona central, creando una sección abierta o con menos hilos entre las bandas laterales tejidas.
La zona central puede albergar pernos, espárragos u otros elementos de fijación homologados. No se trata necesariamente de una hilera de orificios circulares perforados de fábrica; pueden quedar hilos transversales que atraviesen la abertura. Antes de asumir que un elemento de fijación puede pasar por todos los puntos, compruebe la construcción real y una muestra física.
Separe el ancho de apertura central del paso de los pernos
- Ancho de apertura central:ancho transversal de la zona de deformación por caída.
- Paso del perno:distancia entre centros de los elementos de fijación a lo largo del equipo.
- Ancho de la banda lateral:Material tejido que permanece a cada lado de la zona central.
- Ancho total de la cinta:ancho total de la cinta terminada.
Una cinta puede tener una abertura central adecuada, pero aun así resultar inadecuada si la fila de pernos está descentrada, las bandas laterales no se asientan sobre las superficies de apoyo o el ancho total excede el espacio disponible. No deduzca el paso de perno estándar a partir del nombre del producto. El plano del equipo debe definir las posiciones de los sujetadores, los desplazamientos de los extremos y las holguras.
Qué medir antes de seleccionar la cinta métrica
| Dimensión o condición | Qué grabar |
|---|---|
| Ancho total de la cinta | RequiCobertura roja y ancho de asientos disponible. |
| Apertura del centro | Ancho de la zona de deformación por caída y su posición relativa a los bordes de la cinta. |
| Diámetro del sujetador | Diámetro real del perno o espárrago, incluyendo manguitos o hombros. |
| Disposición de los pernos | Distancia entre centros, desplazamientos de los extremos, número de fijaciones y espaciado no uniforme. |
| Contacto de banda lateral | Ancho de las superficies con las que deben entrar en contacto las bandas tejidas. |
| Espesor instalado | Se requiere una separación entre juntas cerradas o un espesor comprimido y una condición de medición. |
| Geometría de la junta | Tramos rectos, esquinas, curvas, transiciones y zonas restringidas. |
Utilice el plano del equipo aprobado siempre que sea posible. Una tira desgastada puede haber sufrido cambios debido a compresión, daños térmicos, deshilachado o deformación permanente, por lo que es posible que no represente las dimensiones del diseño original.
Por qué importan las bandas laterales
El centro de la presilla permite el montaje de la fijación; no sustituye la superficie de contacto necesaria para la unión. Las bandas laterales deben apoyarse sobre las superficies de asiento previstas sin doblarse, amontonarse ni separarse por la acción de los sujetadores.
Una abertura central más grande no siempre es mejor, ya que puede reducir el material tejido disponible junto a la zona de fijación. No corte las bandas laterales para ajustar un perno desalineado a menos que el diseño haya sido revisado y la modificación de la construcción aprobada.
¿Qué aporta el recubrimiento de vermiculita?
El material base es un tejido de fibra de vidrio. Un recubrimiento de vermiculita modifica la superficie expuesta y puede mejorar la respuesta de la cinta al calor y al desgaste superficial en comparación con una construcción sin tratar. El beneficio real depende de la formulación del recubrimiento, la cobertura, el tejido y las condiciones de exposición.
El recubrimiento no convierte la cinta en sílice ni en fibra cerámica, ni garantiza automáticamente que la tira terminada sea apta para cualquier uso con llama directa, metal fundido, productos químicos o temperaturas constantes. Identifique la finalidad del recubrimiento y solicite documentación específica del producto que acredite las condiciones requeridas.
Especifique la temperatura continua y la exposición máxima por separado.
La temperatura de servicio continua, la temperatura máxima intermitente y la exposición directa a la llama son condiciones diferentes. Un valor de exposición de corta duración no debe utilizarse como límite de funcionamiento normal para una cinta que permanece comprimida o que debe flexionarse durante su uso.
La página del producto p203 actual anuncia un valor de hasta 1000 °C, pero no especifica claramente si se refiere a servicio continuo, exposición máxima, límite de fibra o resultado de una prueba. Confirme la clasificación para la construcción final exacta antes de incluir una temperatura numérica en las especificaciones del equipo.
Para la revisión técnica, proporcione la temperatura normal en la ubicación de la cinta, la temperatura máxima de corta duración, la duración y frecuencia pico, la exposición directa a la llama, si la hubiera, la condición requerida después del enfriamiento y si la junta se abre y se cierra repetidamente.
El espesor y la compresión instalados requieren su propia especificación.
El espesor nominal de la cinta se mide sobre el tejido suministrado bajo una condición definida. El espesor instalado es la dimensión después de que las superficies de retención y de unión aplican su carga. Indique si el plano controla el espacio cerrado, el espesor comprimido o una carga específica.
No existe un porcentaje de compresión ni un par de apriete de pernos universales establecidos por el término «cinta de vermiculita de deformación por caída». No apriete los tornillos más allá del límite de diseño aprobado para compensar un ajuste deficiente.
Planifica las esquinas, los extremos y las uniones antes de cortar.
Pruebe la parte más compleja de la ruta antes de cortar la longitud de producción. Indique los puntos de inicio y fin, la orientación de la abertura central, la fila de sujetadores, los detalles de las esquinas, la ubicación de las juntas, la superposición permitida y las áreas que deben permanecer despejadas para inspección o movimiento.
No añada una capa superpuesta o adicional simplemente para cubrir un hueco si el material acumulado impide que la tapa se cierre correctamente. Cuando la junta requiera un nivel de estanqueidad definido, utilice el diseño de sellado homologado del equipo y los criterios de prueba.
La retención mecánica no es lo mismo que el sellado a presión.
Los pernos pueden sujetar la cinta, pero su presencia no convierte al tejido en una junta resistente a la presión. Una tira tejida puede presentar fisuras en el tejido, la zona central o los bordes cortados. El recubrimiento no garantiza automáticamente la estanqueidad a gases o líquidos en dichas fisuras.
Si la junta controla fugas de gas de proceso, presión o una atmósfera definida, especifique el caudal de fuga admisible, la presión de prueba, el medio, la temperatura y la duración. No utilice cinta de sellado para reparar una tubería con fugas o un límite de presión dañado.
¿Cinta tejida lisa o cinta de urdimbre caída?
Cinta de vermiculita tejida lisaEs una tira tejida continua para envoltura, aislamiento o aplicaciones planas donde no se requiere una zona de fijación central.Cinta de deformación por caídaPresenta una zona central de hilo reducido para una disposición definida de pernos o espárragos.
Comparar elcinta de fibra de vidrio recubierta de vermiculita de tejido lisoSi el conjunto no requiere una zona de fijación central, confirme que el material, el recubrimiento y los datos de servicio se ajustan a la aplicación; las construcciones no son intercambiables solo porque compartan un recubrimiento.
Aprobar la muestra en la junta real
Pruebe la cinta seleccionada utilizando los pernos, retenedores, superficies de asiento y la secuencia de instalación previstos. Verifique la alineación de la abertura central, el contacto de la banda lateral, los cortes o estiramientos, el cierre, la posición posterior al ciclo, el estado del recubrimiento y cualquier criterio térmico o de fuga especificado.
Para una junta que se abre durante el mantenimiento, incluya la apertura, la inspección y el reensamblaje en la prueba. Una muestra que encaja durante el ensamblaje en frío puede comportarse de manera diferente después de la exposición al calor o la manipulación repetida.
Qué incluir en una solicitud de cotización
| Elemento de solicitud de cotización | Información para proporcionar |
|---|---|
| Solicitud | Puerta del horno, cubierta del horno, panel de inspección, junta de conducto caliente u otro conjunto industrial. |
| Construcción | Cinta de fibra de vidrio recubierta de vermiculita para urdimbre y refuerzo o tratamiento especificado. |
| Dimensiones | Ancho total, ancho de la abertura central, espesor, longitud del rollo o del corte y tolerancias. |
| Sujetadores | Diámetro del perno, paso, desplazamiento de los extremos, cantidad y posición de la fila. |
| Diseño conjunto | Ancho del asiento, espacio cerrado, espesor instalado, esquinas y método de retención. |
| Temperatura | Temperatura continua, temperatura máxima, duración, frecuencia y exposición directa a la llama. |
| Aceptación | Ajuste, estado posterior al ciclo, rendimiento térmico y criterios de fugas, cuando corresponda. |
| Suministrar | Cantidad, embalaje, aprobación de muestras y rrequisitos de pedido repetido. |
Solicitar cinta de urdido por caída recubierta de vermiculita
Suministros BSTFLEXCinta de urdimbre de fibra de vidrio recubierta de vermiculitaPara aislamiento térmico industrial y detalles de juntas atornilladas, envíe el plano del equipo, la disposición de los elementos de fijación, las dimensiones requeridas y el perfil de temperatura para que la construcción pueda revisarse en función de la aplicación.
Para otros materiales y construcciones industriales, compare elGama de cintas industriales de alta temperatura BSTFLEX, oSolicite un presupuesto para cinta de deformación por caída..
