Sistemas de aislamiento térmico hechos a medida

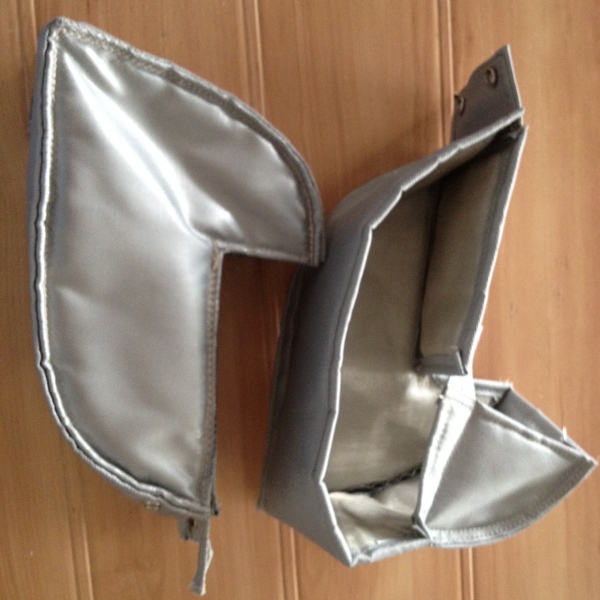

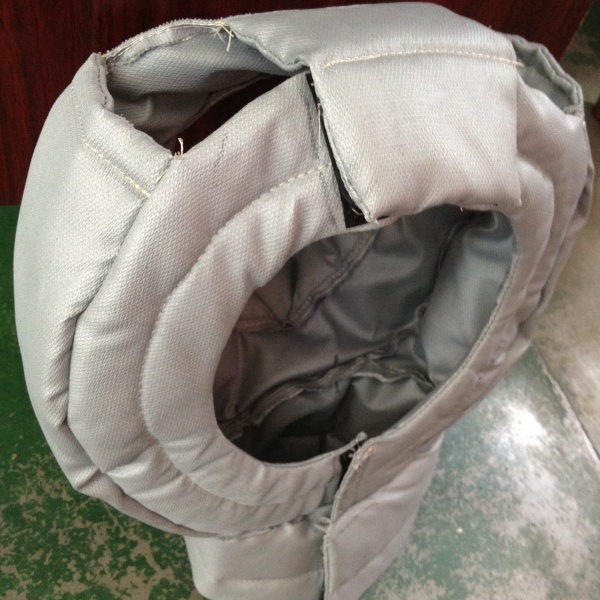

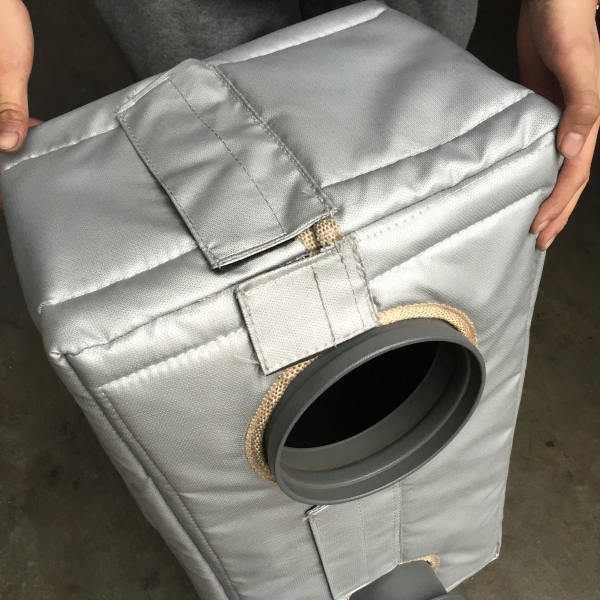

BSTFLEX fabrica mantas, fundas y cubiertas aislantes desmontables a medida para cada equipo, no para un tamaño estándar. Envíenos un dibujo, dimensiones, fotografías o una muestra física. Le ayudaremos a definir la construcción, los materiales y el sistema de fijación para facilitar su extracción repetida, un ajuste fiable y un acceso práctico para el mantenimiento.
Geometría personalizada:Patrones elaborados a partir de dibujos, dimensiones del terreno, fotografías o muestras.
Selección de materiales:Selección de capas adaptada a las condiciones de calor, entorno, manipulación y servicio.
Suministro OEM y por lotes:Cantidades de proyecto, pedidos repetidos, etiquetado privado y discusiones sobre embalaje.
Suministro de componentes:Tejidos resistentes a altas temperaturas, aislamiento, hilos y accesorios de cierre.
Una chaqueta terminada es solo una de las posibles entregas. Los fabricantes de equipos, contratistas de aislamiento y fabricantes especializados pueden necesitar un conjunto completo etiquetado, un kit listo para coser o materiales individuales. El formato de suministro se puede adaptar a sus planos, proceso de producción y volumen de pedido.
01 / ENSAMBLAJES TERMINADOS
Diseñado para componentes industriales que requieren control térmico sin obstaculizar permanentemente la inspección o el mantenimiento.
02 / MATERIALES Y COMPONENTES
Adquiera los materiales seleccionados para la chaqueta por separado cuando su equipo realice el corte, la costura o el ensamblaje final.
El patrón adecuado depende de cómo se instale el componente, dónde se deba abrir y qué obstáculos dificulten su extracción. Antes de cortar la primera pieza, se deben tener en cuenta las bridas, los soportes, los vástagos de las válvulas, los puertos de los sensores y los paneles de acceso.
| Equipo o sistema | Enfoque de diseño común | Objetivo de compra típico |
|---|---|---|
| Válvulas, bridas y componentes para vapor | Espacio libre del vástago, acceso al bonete, bordes de la brida, visibilidad de fugas y extracción frecuente | Reduzca las superficies calientes expuestas manteniendo accesibles los puntos de servicio. |
| Tuberías, codos y juntas de expansión | Longitud del segmento, dirección de solapamiento, penetraciones de soporte y aislamiento adyacente | Cubra las secciones irregulares que el aislamiento rígido o permanente no puede cubrir adecuadamente. |

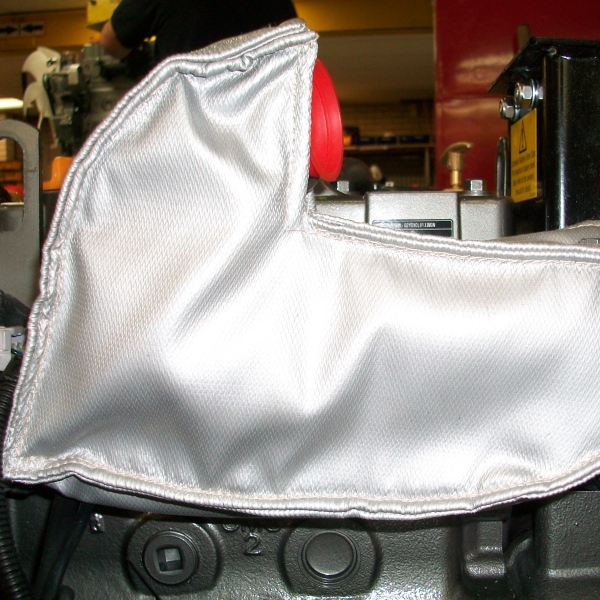

| Tubos y colectores de escape | Capa frontal resistente a altas temperaturas, vibraciones, espacios reducidos y seguridad de fijación. | Gestionar el calor radiante alrededor de motores, equipos móviles y sistemas de energía. |
| Silenciadores y tubos de escape | Gran diámetro, geometría de los extremos, soportes, salidas y acceso para inspección | Cree una barrera térmica removible alrededor de los componentes del sistema de postratamiento de gases de escape. |
| Turbinas, generadores y equipos de proceso | Numeración de varias piezas, secuencia de paneles, puntos de elevación y contornos complejos. | Hacer que la inspección de paradas y el mantenimiento programado sean más manejables. |
| Filtros, bidones, tanques y recipientes | Tapas, boquillas, abrazaderas, asas, puntos de drenaje y cierres de circunferencia completa. | Mantener el calor del proceso preservando el acceso a las piezas extraíbles. |
| Equipos de inyección y extrusión | Acceso a la banda calefactora, recortes de cables, zonas del barril y apertura repetida | Limitar la pérdida de calor y reducir la exposición al calor alrededor de la maquinaria de producción. |
Una cubierta aislante desmontable es un sistema de capas y detalles. Elegir un tejido basándose únicamente en la temperatura puede pasar por alto la abrasión, la exposición al aceite, la intemperie, las vibraciones o la forma en que los equipos de mantenimiento retiran la cubierta.
A / CARCASA EXTERIOR
Seleccionado por su facilidad de manejo, resistencia a la abrasión, exposición a salpicaduras, uso en exteriores, facilidad de limpieza y el acabado superficial requerido.
B / NÚCLEO DE AISLAMIENTO
El tipo y el grosor del núcleo se eligen en función de la temperatura de funcionamiento, el objetivo de pérdida de calor, el espacio disponible y la flexibilidad del manto.
C / DELINEADOR FACIAL CALIENTE
La capa interior debe tolerar las condiciones de la superficie y ayudar a retener el aislamiento durante las repetidas instalaciones y desmontajes.
D / SISTEMA DE CIERRE

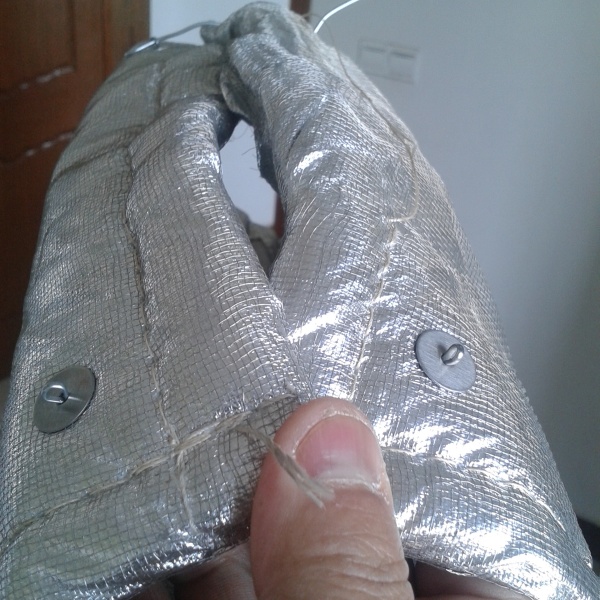

Se evalúan las correas, hebillas, anillas en D, alambres de sujeción, resortes, ganchos o sistemas de velcro en cuanto a accesibilidad, resistencia al calor y a las vibraciones.
Regla de selección:Indique la temperatura superficial normal y la temperatura máxima plausible, no solo la clasificación máxima del material copiada de una hoja de datos. Asimismo, identifique los aceites, combustibles, productos químicos, el lavado, las condiciones climáticas, las vibraciones y la frecuencia con la que se retirará la manta.
Para pedidos repetidos, la primera manta no puede ser un trabajo puntual de taller. La información de campo debe convertirse en un patrón controlado y una lista de materiales, de modo que la primera pieza encaje y se pueda producir la misma configuración meses después.
Temperatura, entorno, equipo, objetivo de aislamiento y necesidades de mantenimiento.
Dibujos, mediciones, fotografías, datos 3D (cuando estén disponibles) o una muestra física.
Carcasa, revestimiento, núcleo aislante, rosca, refuerzos y cierres.
Revise las costuras, las superposiciones, las aberturas, las etiquetas, las secciones desmontables y la dirección de instalación.
Crear prototipos cuando sea necesario y, a continuación, fabricar según la configuración aprobada.
Verifique la calidad de la mano de obra y las dimensiones clave; empaque y marque las piezas para facilitar la instalación.
Solo se puede calcular el precio de una manta rápidamente cuando se conocen con claridad las condiciones de funcionamiento y la geometría. Si falta información, envíe la que tenga y marque los elementos desconocidos.
Detalles del equipo:Nombre del componente, dibujo, fotos, dimensiones o muestra.
Perfil de temperatura:Temperatura superficial continua normal y posible pico
Entorno de servicio:Interior/exterior, condiciones ambientales, fluidos, productos químicos y lavado.
Objetivo de desempeño:Retención de calor, protección táctil, control de calor radiante o necesidad acústica
Patrón de mantenimiento:Frecuencia de extracción, puntos de acceso y estilo de cierre preferido
Requisitos comerciales:Cantidad, necesidad de muestra, etiquetado, embalaje y destino de entrega
Incluya una escala o dimensiones marcadas, fotografíe el equipo desde varios ángulos y muestre cada tubería, cable, soporte, manija e instrumento que atraviese el límite de aislamiento.
En el caso de equipos complejos o críticos para la seguridad, las dimensiones finales y los detalles de instalación deben verificarse antes de la producción.
Envíe la información de su proyecto por correo electrónico a sales@pkfiresleeve.com
Utilice estas páginas para comparar las aplicaciones existentes. Un proyecto personalizado puede combinar detalles de más de un tipo de producto, especialmente cuando el equipo incluye válvulas, bridas, instrumentos y paneles desmontables en el mismo conjunto.
Válvulas:Fundas aislantes extraíbles para válvulas
Sistemas de escape:mantas aislantes para escapes
Silenciadores y tubos de escape:Chaquetas aislantes para silenciadores
Procesamiento de plásticos:mantas aislantes para barriles de inyección
Equipos de proceso:Cubiertas de aislamiento de filtros
Tambores y recipientes:Cubiertas aislantes para bidones
Carcasas exteriores y forros:Tejidos resistentes a altas temperaturas
Estas son las preguntas que los equipos de compras y los ingenieros suelen necesitar que se les respondan antes de revisar un plano o realizar un pedido de muestra.
Se trata de un conjunto de aislamiento flexible y multicapa, moldeado para un componente específico y fijado con cierres reutilizables. A diferencia del aislamiento permanente, se puede retirar para su inspección o mantenimiento y volver a instalar.
Sí. Se prefiere un dibujo acotado, pero las fotografías, las mediciones de campo, las plantillas y las muestras físicas también pueden servir de apoyo para el desarrollo del patrón. Las geometrías complejas pueden requerir un prototipo o la confirmación de las dimensiones.
Entre las aplicaciones más comunes se incluyen válvulas, bridas, accesorios de tubería, componentes de vapor, tubos de escape, colectores, silenciadores, turbinas, generadores, filtros, bidones, tanques y equipos de inyección o extrusión.
La selección comienza con las temperaturas continuas y máximas, y luego considera la abrasión, los productos químicos, las condiciones climáticas, la humedad, la vibración, el espacio libre, la frecuencia de extracción y el resultado térmico o acústico deseado.
Según la ubicación, el diseño puede incluir correas y hebillas, anillas en D, ganchos y alambres para atar, resortes, ganchos o cierres de velcro. El sistema de cierre debe ser adecuado tanto para la zona de temperatura como para la forma en que los técnicos acceden al equipo.
Durante la elaboración del presupuesto, se pueden tratar temas como el suministro OEM, la identificación del proyecto, las referencias de piezas repetidas, las etiquetas y el embalaje definidos por el cliente. Proporcione la cantidad prevista y la documentación necesaria para planificar correctamente la ruta de producción.
Sí. BSTFLEX también suministra tejidos de alta temperatura seleccionados, núcleos aislantes, hilos de coser y accesorios de fijación. La disponibilidad y los requisitos de pedido mínimo dependen del material y las especificaciones exactas.
En ocasiones, se pueden incorporar pequeñas tolerancias en los solapamientos o cierres, pero una cubierta universal rara vez es la mejor solución para geometrías significativamente diferentes. Los diseños diferenciados ofrecen un mejor ajuste y una instalación más predecible.
Entre los factores clave se incluyen las dimensiones generales, la geometría, los materiales de las capas, el grosor del aislamiento, los recortes, los refuerzos, los elementos de fijación, el etiquetado, la cantidad y si se requiere la creación de prototipos o un embalaje especial.
Confirme la identificación y orientación de la manta, inspeccione el equipo para detectar fugas o riesgos, mantenga despejados los puntos de servicio y siga los procedimientos de instalación y seguridad del sitio. La cubierta no debe ocultar ninguna condición que requiera reparación.
Solicite un presupuesto personalizado para una manta aislante, ya sea para un componente específico, una lista de proyectos o un programa de producción OEM. También se pueden cotizar los materiales y componentes por separado.
