Cómo medir una junta de renacuajo para su reemplazo

Para medir una junta de renacuajo para su reemplazo, registre la altura y el ancho del bulbo, las dimensiones de la cola de montaje, el ancho total del perfil, la construcción del núcleo y la longitud requerida. Luego, mida la holgura cerrada del equipo en la posición de contacto del bulbo.Una muestra desgastada ayuda a identificar la construcción antigua, pero sus dimensiones comprimidas no deben convertirse automáticamente en la especificación para el nuevo sello.

Para la puerta de un horno industrial, un panel de acceso a un horno o un recinto calefactado, el reemplazo debe ajustarse al sistema de montaje y proporcionar el contacto requerido cuando el equipo se cierra. Hacer coincidir la tela visible o pedir el diámetro de bulbo más cercano es solo una parte de ese trabajo.

El siguiente flujo de trabajo de medición integra la muestra, la geometría del equipo y los requisitos operativos en una sola especificación de reemplazo.

Comience con la junta instalada

Antes de retirar cualquier cosa, haga que el personal de mantenimiento autorizado asegure el equipo siguiendo las instrucciones del OEM y los procedimientos del sitio. Controle la energía peligrosa, permita que los componentes calientes se enfríen, aborde la presión atrapada y asegure las puertas o cubiertas móviles. No introduzca las manos en un mecanismo de cierre energizado o sin soporte para obtener una medición.

Fotografíe la junta en su posición. Muestre hacia dónde mira el bulbo, dónde está retenida la cola y cómo pasa el sello alrededor de las esquinas. Marque una ubicación de referencia, como la esquina superior del lado de la bisagra, para que las mediciones y las muestras puedan rastrearse hasta el mismo punto.

Registre también el modelo del equipo, el número de pieza de la junta y la revisión del plano cuando estén disponibles. Observe dónde el sello existente está aplanado, deshilachado, desplazado o rozando contra el metal. Mantenga estas observaciones separadas de las dimensiones previstas: una sección dañada registra una condición de falla, no necesariamente el diseño original.

Coloque las dimensiones críticas en una sección transversal

Un boceto de sección transversal es más útil que una entrada sin etiqueta como “junta de renacuajo de 1 pulgada”. Marque la dirección de cierre y los puntos finales de medición reales. Utilice un sistema de unidades principal y establezca cualquier tolerancia dimensional acordada.

Utilice un diámetro de bulbo solo cuando se establezca una sección redonda. Un bulbo usado aplanado debe registrarse por su altura y ancho observados, no convertido en un diámetro original supuesto.

Mida el bulbo sin apretarlo

Coloque una muestra autorizada en su condición relajada sin estirarla ni enrollarla para darle una forma redonda. Para una medición de campo inicial, haga que las caras del calibrador entren en contacto ligero con la cubierta exterior en lugar de presionar hasta que el bulbo se deforme. Cuando la especificación de compra requiera una presión de medición controlada, siga ese método en su lugar.

Tome lecturas en varias ubicaciones identificadas utilizando el mismo método. Incluya una sección comparativamente no dañada donde haya una disponible. Registre el rango en lugar de presentar una lectura inusualmente alta o baja como el tamaño nominal.

La altura relajada de una junta usada no es necesariamente su altura libre original.Etiquete las medidas de la muestra como “condición de uso”. Un repuesto sin usar o un dibujo original aprobado son una mejor referencia para las dimensiones originales; sin ninguno de los dos, deje el tamaño nominal sin confirmar hasta que se hayan revisado la junta y el reemplazo propuesto.

Mantenga el ancho de la cola separado del ancho total

La cola de montaje puede extenderse por debajo de una barra de retención, girar alrededor de un borde o incluir una sección plegada. Registre esos detalles antes de tratar la tira visible como la cola completa.

En el dibujo, muestre el límite del bulbo, la línea de costura, el borde de retención y el borde libre de la cola. Esto elimina la ambigüedad cuando diferentes catálogos utilizan diferentes letras de dimensión o puntos de referencia. Para un perfil de doble cola, mida las dos extensiones de forma independiente en lugar de asumir que son iguales.

Compruebe que la cola de reemplazo se pueda retener sin alejar el bulbo de su línea de contacto prevista. Hacer coincidir el ancho total no garantiza que el bulbo se asiente en la posición correcta.

Mida el espacio cerrado donde el bulbo realmente sella

El espacio útil se encuentra en la ubicación de contacto del bulbo, no necesariamente en el borde exterior visible de la puerta. Pida al personal de mantenimiento cualificado que establezca esta dimensión utilizando un calibre accesible apropiado, un método de medición aprobado o un dibujo del equipo verificado.

Mapee el espacio alrededor del perímetro, incluyendo el lado de la bisagra, el lado del pestillo, la parte superior, la parte inferior y las esquinas. Registre los valores mínimos y máximos con sus ubicaciones. Un promedio puede ocultar una sección estrecha que sobrecomprime la junta y una sección ancha donde el contacto es insuficiente.

Preserve la posición cerrada prevista. Retirar una junta vieja puede permitir que algunas puertas o pestillos se desplacen más de lo que lo hacen en servicio. Un espacio medido después de ese movimiento adicional puede no representar la altura instalada requerida.

Marque si cada medición está en frío o tomada de una evaluación de condiciones de funcionamiento aprobada. Las dimensiones en frío por sí solas no describen todos los efectos del movimiento térmico. Cuando el espacio cerrado no se pueda medir de forma segura o fiable, regístrelo como desconocido y proporcione el dibujo de la junta en lugar de estimarlo a ojo.

Utilice los cálculos de compresión como comprobación

Cuando se conocen la altura libre del bulbo propuesta y la altura instalada en la misma dirección de carga, la compresión nominal se puede calcular como:

Compresión nominal (%) = (altura libre del bulbo - altura instalada del bulbo) / altura libre del bulbo x 100

Como ejemplo dimensional, considere una altura libre del bulbo propuesta de 20 mm y alturas instaladas que oscilan entre 14 mm y 17 mm. La compresión calculada oscila entre el 30% en la ubicación más estrecha y el 15% en la ubicación más ancha.

Estos valores ilustran la variación del espacio; no son un rango de funcionamiento recomendado. La compresión y la fuerza de cierre aceptables deben establecerse para la cubierta, el núcleo y la junta seleccionados. No calcule la relación de compresión original a partir de la altura permanentemente aplanada de una muestra vieja.

Identifique el núcleo antes de seleccionar un reemplazo

Hacer coincidir las dimensiones exteriores no establece un comportamiento de compresión equivalente. Registre la cubierta y el núcleo por separado, utilizando la especificación original o la información de material verificada siempre que sea posible. Una fotografía puede sugerir la construcción, pero no puede establecer un grado de aleación, composición de fibra o clasificación de temperatura.

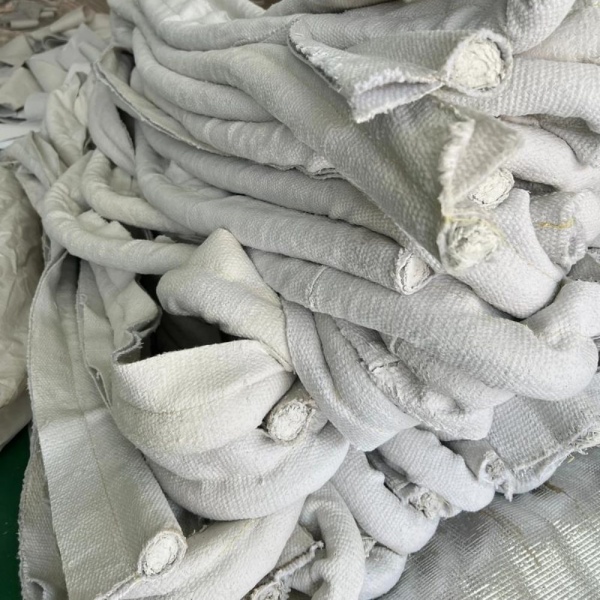

Para reemplazos cubiertos de fibra de vidrio, estas construcciones de BSTFLEX proporcionan puntos de partida distintos:

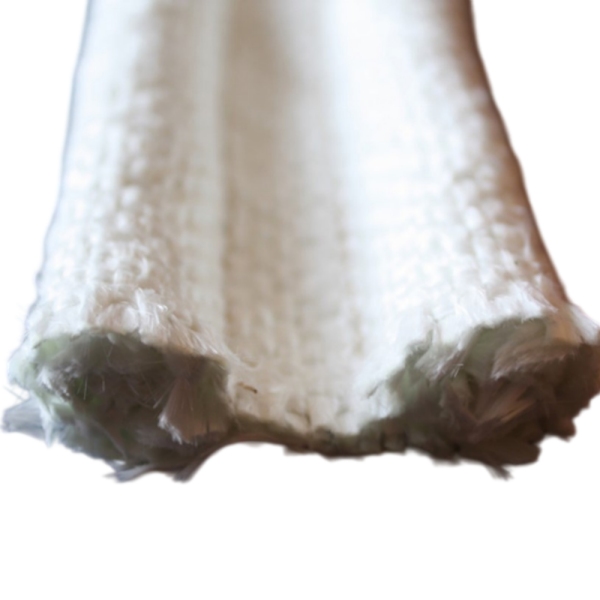

Junta de renacuajo con cubierta de fibra de vidrio y núcleo de fibra de vidrio utiliza un bulbo interno a base de fibra. Confirme la construcción del núcleo y la respuesta de compresión requerida en lugar de pedir solo por diámetro.

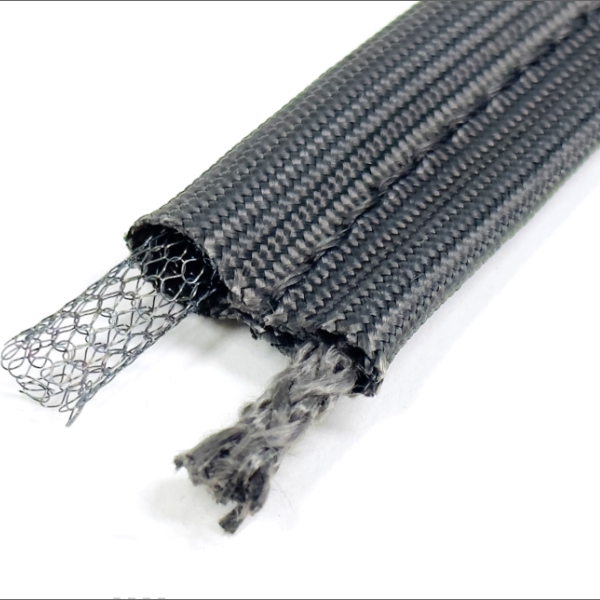

Junta de renacuajo con cubierta de fibra de vidrio y núcleo de acero inoxidable proporciona soporte metálico interno. Especifique la geometría real del núcleo y la aleación cuando se conozcan; “acero inoxidable” por sí solo no es una especificación de núcleo completa.

Junta de renacuajo con cubierta de fibra de vidrio y núcleo hueco de acero inoxidable contiene una estructura metálica de centro abierto. En este diseño, hueco no significa que el bulbo de tela no tenga soporte interno.

Para una comparación más completa, revise tipos de núcleo de junta de renacuajo de fibra de vidrio y aplicaciones industriales. Si se desconoce el material viejo o la contaminación, haga que personal debidamente capacitado determine el muestreo y la manipulación seguros antes de cortar o alterar el sello.

Mida la ruta instalada, no solo la apertura de la puerta

Para un reemplazo de longitud cortada, establezca la ruta que sigue la junta en el equipo. Marque si las dimensiones se refieren a la línea central del bulbo, el borde interior, el borde exterior u otra referencia acordada. El perímetro de apertura libre puede diferir de la ruta de la junta.

Mida las secciones rectas y la geometría de las esquinas sin tensar el material viejo. Muestre los radios de curvatura, las ubicaciones de las juntas y cualquier pieza separada en un dibujo perimetral. Para un marco fabricado, proporcione las dimensiones del marco y la orientación del perfil en lugar de solo una longitud total.

Mantenga la longitud terminada separada del margen de pedido. Indique si el requisito es un marco terminado, longitudes de corte aprobadas o material continuo para recortar. Acuerde cualquier stock adicional con el proveedor; no añada automáticamente longitud a un sello terminado ni superponga sus extremos donde el diseño requiera otra junta.

Los reemplazos de doble bulbo y doble cola necesitan más detalles

Para dos bulbos, registre la altura y el ancho de cada bulbo, su espaciado de centro a centro y la red de conexión. Establezca el espacio instalado en cada pista de sellado. Para dos colas, registre ambas extensiones de montaje y su retención.

La guía de diseño de junta de renacuajo de doble bulbo explica las distinciones de perfil. Identifique la sección transversal real en lugar de asumir que cada producto descrito como una “junta doble” tiene la misma forma.

Envíe fotografías que respondan a preguntas específicas

Un conjunto de referencia útil muestra el perímetro instalado completo, una sección transversal de lado, una vista dimensionada con la escala en el mismo plano, el hardware de retención, una esquina o junta, y cualquier etiqueta de identificación original. Marque el lado caliente y la dirección de cierre donde no sean obvios.

Mantenga la cámara perpendicular a la característica que se está midiendo. Las fotografías oblicuas ayudan a explicar el montaje, pero son una base deficiente para dimensiones exactas. Incluya medidas escritas con las imágenes y distinga una muestra desgastada de un repuesto sin usar.

Cree una solicitud de presupuesto (RFQ) de reemplazo basada en el registro de mediciones

Envíe el dibujo de la sección transversal acotada y el perímetro junto con la siguiente información de servicio. Marque los elementos no confirmados como desconocidos en lugar de completarlos con valores supuestos.

La capacidad de temperatura de la nueva junta debe revisarse como un conjunto completo, incluyendo la cubierta, el núcleo, las costuras y cualquier recubrimiento o material auxiliar. Una coincidencia dimensional por sí sola no establece la idoneidad para el entorno operativo.

Apruebe el reemplazo antes de devolver el equipo al servicio

Haga que el personal responsable verifique la muestra con el dibujo acordado y la disposición de montaje real. Confirme la retención de la cola, la posición del bulbo, el ajuste de las esquinas y el cierre normal de la puerta. No se debe usar un bulbo más grande para ocultar un marco desalineado o un pestillo desgastado.

Cuando el material o el núcleo hayan cambiado, evalúe la compresión, la recuperación y la exposición térmica representativa requeridas antes de aprobar la producción. Complete las comprobaciones de sellado específicas del equipo: el contacto visible no es prueba de un rendimiento de fuga especificado, y no se debe asumir que un sello de renacuajo (tadpole seal) textil sea hermético a los gases o tenga una clasificación de presión.

Conserve el dibujo aprobado, la especificación del material y la referencia de la muestra para pedidos repetidos. Esto proporciona un registro de reemplazo controlado en lugar de hacer que el próximo equipo de mantenimiento mida otra junta desgastada.

Preguntas sobre la medición de reemplazos

¿Qué describe un tamaño de junta de renacuajo (tadpole gasket) de 1 pulgada?

El número está incompleto sin su referencia de catálogo o dibujo. Confirme si identifica el diámetro del bulbo, el ancho total u otra dimensión. Suministre una sección transversal etiquetada en lugar de pedir solo por el tamaño nominal.

¿Puedo pedir según la altura aplanada de la junta vieja?

Regístrela como una medición en condición de uso, pero no asuma que es la altura libre original. Compárela con un repuesto sin usar o el dibujo original cuando esté disponible y verifique el espacio instalado del equipo.

¿Qué pasa si falta la junta vieja?

Comience con la referencia de la pieza del OEM, la sección transversal de la junta, la geometría de montaje, las mediciones de espacio cerrado y las condiciones operativas. Sin una especificación original verificada, el reemplazo propuesto necesita una revisión de diseño y aprobación de ajuste en lugar de una afirmación de duplicación exacta.

¿Debo elegir un bulbo más grande si la puerta tiene fugas?

No automáticamente. Primero verifique la alineación, la retención, las juntas de las esquinas, el daño de la cubierta y la variación del espacio. Un bulbo más grande cambia la compresión y la carga de cierre; necesita evaluación en la junta real.
