Junta de renacuajo para puerta de horno industrial: Guía de selección, reemplazo y OEM
Las puertas de los hornos industriales requieren algo más que una simple tira resistente al calor. La junta debe mantener el contacto alrededor de toda la abertura mientras soporta ciclos de cierre repetidos, expansión térmica, cambios de temperatura y posibles variaciones en el marco de la puerta.
Una junta de renacuajo para puerta de horno industrial utiliza un perfil de bulbo y cola para separar la función de sellado de la función de montaje. El bulbo compresible entra en contacto con el marco de la puerta, mientras que la cola proporciona un área estable para la fijación.
BSTFLEX fabrica juntas de renacuajo industriales y sellos para puertas de horno a medida utilizando fibra de vidrio, sílice, cerámica, tejidos recubiertos y construcciones de núcleo reforzado para aplicaciones OEM y de reemplazo.
Por qué las puertas de los hornos industriales necesitan el diseño de junta adecuado
Los hornos industriales funcionan de manera diferente a los electrodomésticos comunes. Sus puertas pueden abrirse cientos o miles de veces durante la producción, y la junta debe seguir proporcionando un contacto fiable después de una compresión repetida.
Una junta de puerta de horno adecuada debe considerar:
- Temperatura de funcionamiento
- Fuerza de cierre de la puerta
- Distancia de compresión
- Alineación de la puerta
- Expansión térmica
- Frecuencia de apertura
- Condiciones de limpieza
- Exposición al calor radiante
- Vida útil requerida
Elegir solo por la clasificación de temperatura puede llevar a un reemplazo inadecuado. La construcción completa, incluyendo la cubierta, el núcleo y la geometría del perfil, determina cómo funciona la junta.
¿Qué es una junta de renacuajo para puerta de horno?
Una junta de renacuajo es un perfil de sellado flexible que consiste en un bulbo redondeado y una cola de montaje plana.
| Sección | Función |
|---|---|
| Bulbo | Proporciona el área de sellado compresible contra el marco de la puerta del horno. |
| Núcleo | Controla la compresión, la recuperación y el soporte estructural. |
| Cubierta | Protege la estructura interna del calor y la exposición ambiental. |
| Cola | Proporciona la fijación al marco del horno, tira de retención o canal de montaje. |
Este diseño es diferente de una cinta de junta plana porque el bulbo crea una zona de compresión dedicada mientras que la cola mantiene el sello posicionado.
Cómo seleccionar una junta para puerta de horno industrial
1. Mida el espacio de la puerta cerrada
La medida más importante no es el diámetro de la junta vieja. Es el espacio real disponible cuando la puerta del horno está cerrada.
Mida:
- Espacio mínimo de sellado
- Espacio máximo de sellado
- Planitud del marco de la puerta
- Condiciones de las esquinas
- Espacio de montaje para la cola
Una junta demasiado grande puede requerir una fuerza de cierre excesiva. Una junta demasiado pequeña puede no mantener un contacto continuo.
2. Determine la compresión requerida
El bulbo debe comprimirse lo suficiente para crear contacto, pero manteniendo su capacidad de recuperación.
La compresión requerida depende de:
- Tamaño del bulbo
- Construcción del núcleo
- Presión de la puerta
- Geometría del marco
- Frecuencia de apertura
Un núcleo de fibra de vidrio, un núcleo de acero inoxidable y un núcleo de metal hueco pueden producir un comportamiento de compresión diferente incluso con dimensiones exteriores similares.
3. Seleccione el material de la cubierta
El entorno operativo del horno determina el material de cubierta adecuado.

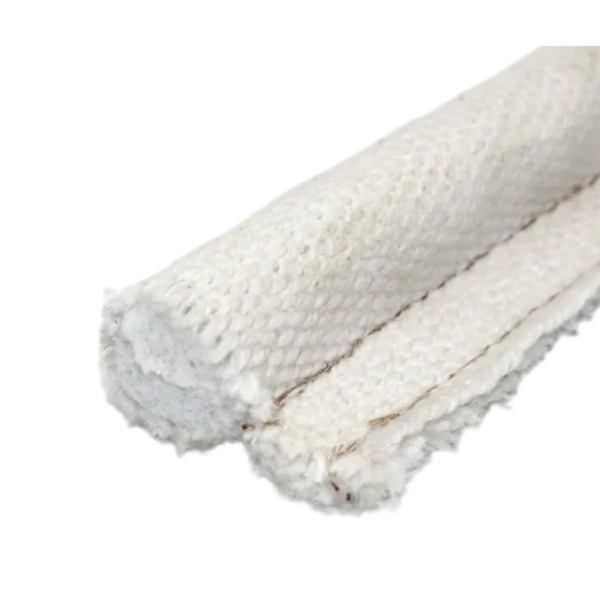

Junta de renacuajo de fibra de vidrio para puerta de horno
La fibra de vidrio se selecciona comúnmente para hornos industriales porque proporciona una cubierta tejida flexible con buena estabilidad térmica.
BSTFLEX ofrece diferentes construcciones de fibra de vidrio:

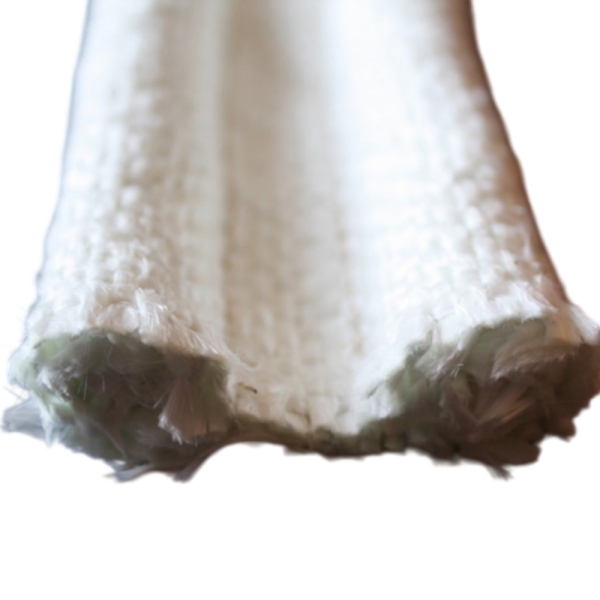

- Junta de renacuajo con cubierta de fibra de vidrio y núcleo de fibra de vidrio

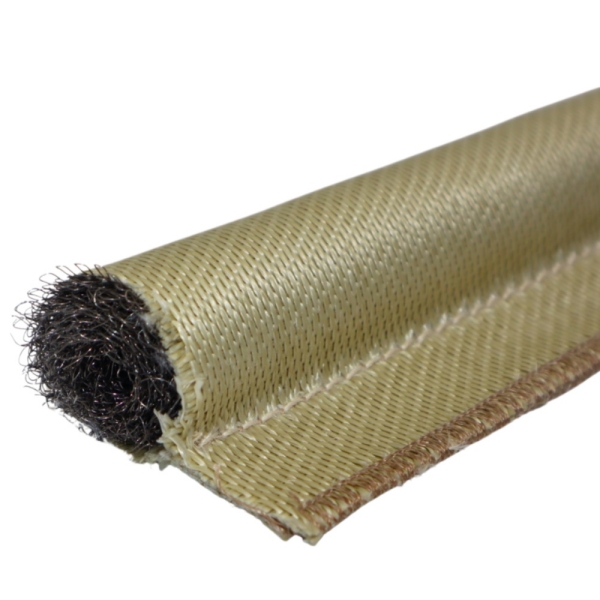

- Junta de renacuajo con cubierta de fibra de vidrio y núcleo de acero inoxidable

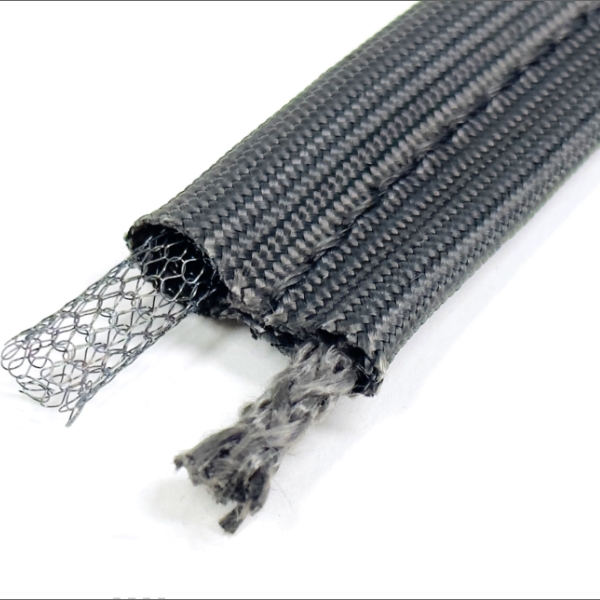

- Junta de renacuajo con cubierta de fibra de vidrio y núcleo hueco de acero inoxidable

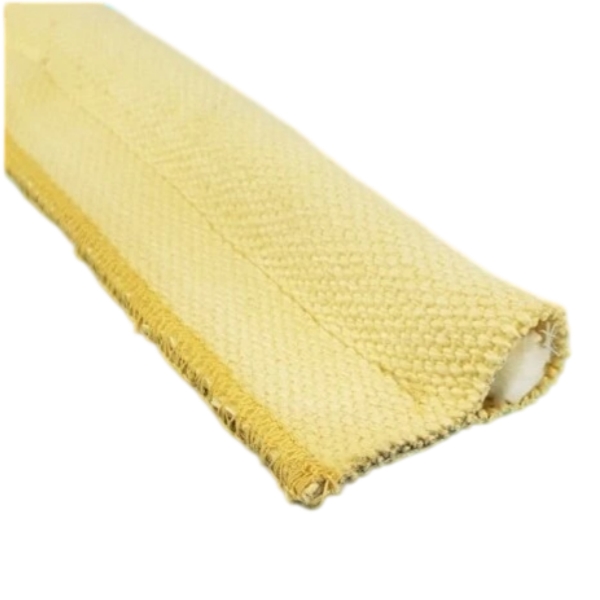

Junta de sílice para puerta de horno
El tejido de sílice se utiliza cuando se requiere un rendimiento textil a mayor temperatura en comparación con las construcciones de fibra de vidrio estándar.
Las opciones de sílice incluyen:
- Junta de renacuajo con cubierta de tela de sílice y núcleo de Inconel
- Junta de renacuajo con cubierta de tela de sílice y núcleo de cerámica
Junta de renacuajo de cerámica para puerta de horno
Las construcciones de tejido cerámico son adecuadas para equipos de procesamiento térmico exigentes donde la junta experimenta temperaturas elevadas.
- Junta de renacuajo con cubierta de tejido cerámico y núcleo de cerámica
- Junta de renacuajo con cubierta de tejido cerámico y núcleo de Inconel

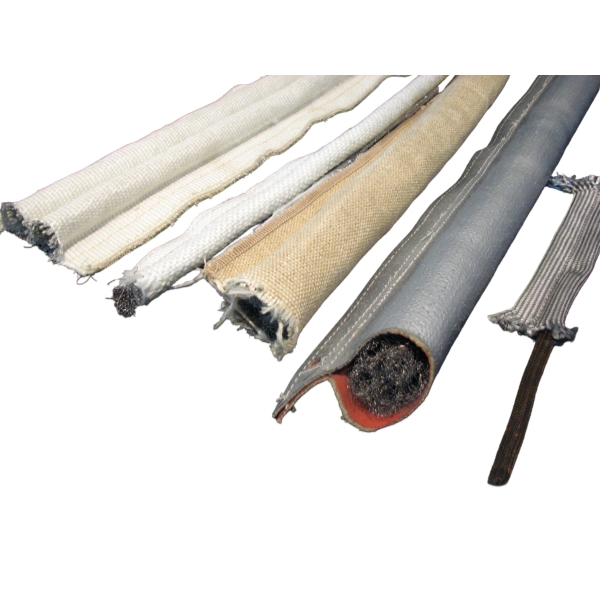

Opciones de núcleo para juntas de puerta de horno
El núcleo determina cómo reacciona el bulbo al ser comprimido.
| Tipo de núcleo | Características típicas |
|---|---|
| Núcleo de fibra de vidrio | Compresión suave y estructuraflexible no metálica. |
| Núcleo de acero inoxidable | Refuerzo interno y soporte estructural mejorado. |
| Núcleo hueco de acero inoxidable | Mayor compresibilidad y capacidad para adaptarse a espacios más grandes. |
| Núcleo de Inconel | Refuerzo metálico para aplicaciones térmicas exigentes. |
| Núcleo de cerámica | Estructura interna no metálica de alta temperatura. |
Proceso de reemplazo de la junta de horno industrial
Paso 1: Retire e inspeccione la junta existente
Registre:
- Perfil de la junta original
- Material de la cubierta
- Construcción del núcleo
- Método de montaje
- Ubicación del daño
Paso 2: Mida el perfil original
Mida:
- Diámetro del bulbo
- Altura del bulbo
- Ancho de la cola
- Ancho total del perfil
- Longitud terminada
Paso 3: Confirme las condiciones de funcionamiento del horno
Proporcione:
- Temperatura continua
- Temperatura máxima
- Frecuencia del ciclo de calentamiento
- Atmósfera dentro del horno
- Productos químicos de limpieza
Paso 4: Seleccione la construcción de reemplazo
El reemplazo debe coincidir con la aplicación, no solo con la apariencia anterior.
Aplicaciones para juntas de renacuajo para hornos industriales
- Hornos industriales por lotes
- Hornos de recubrimiento en polvo
- Hornos de cinta transportadora
- Hornos de tratamiento térmico
- Hornos de secado
- Hornos de curado
- Hornos de paso
- Cámaras de calentamiento industrial
- Equipos de procesamiento térmico
- Hornos OEM personalizados
Junta de puerta para horno de recubrimiento en polvo
Los hornos de recubrimiento en polvo requieren sellos que toleren temperaturas elevadas y ciclos de producción repetidos.
La junta correcta depende de la temperatura del horno, el diseño de la puerta, las condiciones de contaminación y el intervalo de servicio requerido.
Selección de juntas para hornos de cinta transportadora
Los hornos de cinta transportadora a menudo experimentan un funcionamiento continuo y ciclos térmicos frecuentes.
El diseño de la junta debe considerar:
- Frecuencia de apertura de la puerta
- Exposición al calor
- Movimiento mecánico
- Programa de mantenimiento
Junta de puerta para horno de tipo walk-in
Los hornos grandes de tipo walk-in suelen requerir un sellado perimetral flexible alrededor de las puertas grandes.
Se pueden considerar construcciones de núcleo hueco y núcleo reforzado dependiendo de la fuerza de cierre y la variación de la holgura.
Fabricación de juntas para hornos industriales OEM
BSTFLEX apoya a los clientes OEM que requieren una producción repetible de juntas para puertas de horno.
El servicio OEM incluye:
- Desarrollo de perfiles personalizados
- Selección de materiales
- Producción de prototipos
- Aprobación de muestras
- Fabricación a granel
- Pedidos repetidos
Cómo solicitar un presupuesto de junta de renacuajo para puerta de horno
| Equipo | Tipo de horno y aplicación |
| Perfil | Tamaño del bulbo, ancho de la cola y dimensiones generales |
| Material | Requisitos de cubierta y núcleo |
| Temperatura | Temperatura continua y máxima |
| Longitud | Longitud total de la junta o dimensiones perimetrales |
| Cantidad | Prototipo y prorequisitos de producción |
Preguntas frecuentes
¿Cuál es la mejor junta para una puerta de horno industrial?
La mejor junta depende de la temperatura del horno, el diseño de la puerta, el requisito de compresión y el entorno operativo. Las construcciones de fibra de vidrio, sílice, cerámica y núcleo reforzado se seleccionan de acuerdo con las condiciones reales.
¿Con qué frecuencia se debe reemplazar la junta de un horno industrial?
La frecuencia de reemplazo depende de la exposición a la temperatura, los ciclos de apertura, la compresión, la contaminación y la calidad de la instalación. Se recomienda una inspección periódica.
¿Puede BSTFLEX fabricar juntas de repuesto para puertas de horno?
Sí. Las juntas de repuesto se pueden producir a partir de planos, muestras, dimensiones o información del equipo.
¿Pueden fabricar tamaños personalizados de juntas para puertas de horno?
Sí. El diámetro del bulbo, el ancho de la cola, la longitud, el material de la cubierta y la construcción del núcleo se pueden personalizar.
Fabricante de juntas de renacuajo personalizadas para puertas de hornos industriales
BSTFLEX fabrica juntas de renacuajo personalizadas para puertas de hornos industriales para fabricantes de equipos OEM, empresas de mantenimiento y usuarios industriales.
Para una solución personalizada, proporcione:
- Muestra de la junta existente
- Plano
- Modelo de horno
- Requisitos de temperatura
- Dimensiones
- Cantidad
Contacte a BSTFLEX para la fabricación de juntas personalizadas para puertas de horno.
