Juntas de expansión de tela para acerías y conductos de escape de hornos

Una junta de expansión de tela para una acería debe especificarse para su posición exacta en el sistema de escape. Una conexión cerca de un horno, un conducto de extracción refrigerado y una entrada de ventilador pueden pertenecer a la misma línea de proceso, pero no necesariamente experimentan la misma temperatura, presión, carga de polvo o movimiento.

Las juntas de expansión de tela proporcionan conexiones flexibles en conductos de gas de baja presión adecuados. Se adaptan a la expansión térmica especificada y al desplazamiento del equipo mientras mantienen el sello de gas requerido. En el servicio de escape de hornos, la banda flexible, el aislamiento, los accesorios y la protección interna deben trabajar juntos como un conjunto.

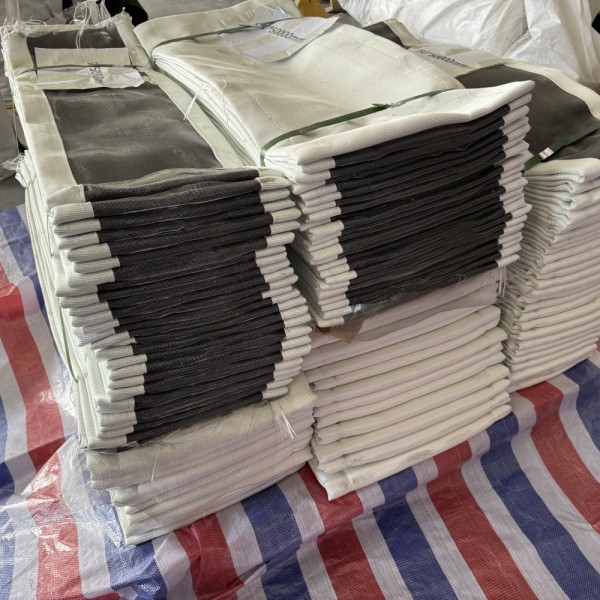

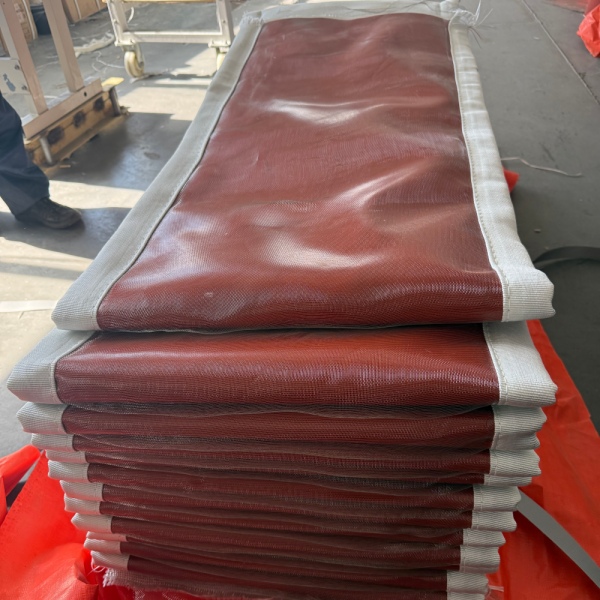

BSTFLEX fabrica juntas de expansión de tela no metálicas personalizadas para aplicaciones industriales de conductos, aire caliente, escape y gases de combustión. Las configuraciones redondas, rectangulares y específicas del proyecto pueden evaluarse a partir de los planos del cliente y los datos operativos.

Dónde encajan las juntas de expansión de tela en los conductos de las plantas siderúrgicas

El nombre del equipo es el punto de partida, no la especificación completa. Identifique la conexión en el plano de la planta y explique qué llega a ella durante la operación normal, el arranque, la parada y las condiciones de alteración creíbles.

El escape del horno de arco eléctrico requiere una revisión específica de la ubicación

Un sistema de eliminación de polvo de horno de arco eléctrico puede incluir conductos primarios refrigerados por agua, refrigeración de gas adicional, extracción de humos secundaria, filtración y ventiladores de tiro inducido. Estas secciones realizan diferentes funciones y no deben recibir una especificación de junta de expansión genérica.

Un conector de tela no es un reemplazo automático para un conducto refrigerado por agua, una conexión deslizante u otro componente diseñado para gases de escape directos del horno. El diseñador del sistema debe aprobar el punto de instalación propuesto y los límites operativos. La temperatura del proceso del horno no es un sustituto de la temperatura del gas medida o calculada en esa conexión.

Del mismo modo, no se debe suponer que una junta de expansión de conducto estacionario se adapta a la inclinación del horno, la elevación del techo u otro desplazamiento grande del equipo a menos que ese movimiento se haya incluido explícitamente en su diseño.

El ciclo térmico importa tanto como la temperatura máxima

Para una junta de expansión de conducto de horno, registre cómo cambia la temperatura en lugar de proporcionar solo su valor más alto. Un servicio de escape constante y una conexión expuesta a excursiones de temperatura repetidas pueden requerir evaluaciones diferentes incluso cuando sus temperaturas máximas son similares.

La información útil incluye la temperatura operativa normal, la temperatura máxima de excursión, la duración de la excursión, la frecuencia de calentamiento y enfriamiento, y el movimiento correspondiente del conducto. Evite asumir que cada conducto de escape de horno vuelve a la temperatura ambiente después de cada ciclo de producción.

Una junta de expansión de tela para alta temperatura puede utilizar aislamiento y protección de cara caliente para mantener sus materiales de sellado dentro de su rango operativo previsto. La capacidad de temperatura pertenece a la construcción completa, no simplemente a la tela con la clasificación publicada más alta.

El calor radiante externo es un dato de diseño independiente

El gas dentro del conducto no es la única fuente de calor posible. Una abertura de horno cercana, una superficie de equipo caliente o un producto calentado pueden exponer el exterior del elemento flexible a la radiación.

Informe la posición, distancia y orientación de la junta en relación con las fuentes de calor cercanas. Las fotografías del equipo circundante pueden ayudar a identificar la exposición que falta en una especificación de temperatura del conducto.

Cualquier escudo o cubierta externa propuesta debe revisarse para verificar la disipación de calor, el espacio libre para el movimiento y el acceso para mantenimiento. No asuma que envolver toda la junta con aislamiento adicional mejorará su rendimiento.

Para conocer la relación entre la temperatura del proceso, el aislamiento y la temperatura de la capa de sellado, lea juntas de expansión de tela para alta temperatura para conductos de gases de combustión.

La protección contra el polvo comienza con la trayectoria del flujo

Donde el escape transporta sólidos abrasivos, un revestimiento puede proteger la banda flexible del flujo directo. Una barrera de acumulación aborda un problema diferente: la acumulación de partículas en la cavidad de la junta. Ninguno de los componentes debe tratarse como un sustituto de la membrana de sellado de gas.

Especifique las condiciones de las partículas, la dirección del flujo y los datos de velocidad disponibles. Incluya codos, amortiguadores o cambios de sección cercanos en el dibujo. Revise la superposición y el espacio libre del revestimiento durante todo el movimiento requerido, no solo en la posición de apagado.

Una banda más gruesa no eliminará el contacto metal-tela ni restaurará el espacio de movimiento ocupado por los depósitos.

La presión negativa y la pulsación del ventilador necesitan atención por separado

La presión negativa puede atraer la banda hacia adentro; las fluctuaciones de presión cerca de los ventiladores o amortiguadores pueden causar un aleteo repetido. Ambas condiciones necesitan evaluación junto con la geometría de la junta y el espacio libre interno.

Indique la presión de operación y de diseño con su signo y unidades. Informe los transitorios conocidos, la amplitud de vibración y la frecuencia cuando estén disponibles. No interprete la flexibilidad visible como prueba de que la banda está operando dentro de sus límites de diseño.

La baja fuerza elástica de la tela tampoco significa carga cero en la estructura circundante. Las cargas relacionadas con la presión y los requisitos de soporte siguen siendo parte del diseño del sistema de conductos.

Seleccione los materiales según su función en la junta

El elemento flexible puede necesitar refuerzo, sellado de gas, protección térmica y resistencia ambiental. Estas funciones no tienen que ser proporcionadas por el mismo material.

Nuestra guía sobre materiales para juntas de expansión de tela explica los diferentes roles de PTFE, silicona, fibra de vidrio y sílice. La siguiente tabla aplica esa distinción a los proyectos de escape de hornos.

Estas son posibles funciones de los componentes, no una secuencia de capas estándar ni una declaración de que cada tejido enumerado sea adecuado para todas las aplicaciones en acerías. El tejido sin recubrimiento no debe considerarse como un sello de gas completo. Un tejido recubierto de uso general también requiere la confirmación de su idoneidad para la construcción de la junta de expansión prevista.

BSTFLEX suministra una gama de tejidos de alta temperatura. Para juntas fabricadas, especifique el rendimiento necesario de la banda ensamblada y sus costuras en lugar de confiar únicamente en el peso, el grosor o el nombre del recubrimiento del tejido.

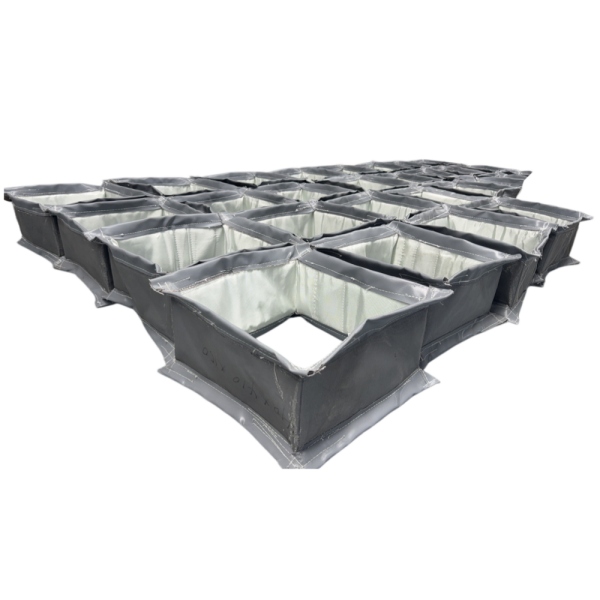

Los conductos redondos y rectangulares requieren registros dimensionales diferentes

Los sistemas de escape de las plantas siderúrgicas utilizan diferentes geometrías de conductos. No asuma que la abertura es rectangular simplemente porque la instalación sea grande.

Para conexiones redondas, identifique el diámetro de la abertura, el diámetro de fijación, los detalles de la brida y la orientación del patrón de orificios. Para conexiones rectangulares, registre el ancho, la altura, la geometría de las esquinas y las dimensiones relevantes en ambos extremos.

Mantenga la distancia de conexión instalada separada del ancho desarrollado de la banda de tejido. Las áreas de sujeción y la parte flexible libre deben tenerse en cuenta en el diseño aprobado.

Para conexiones rectangulares grandes, nuestro artículo sobre juntas de expansión de tejido rectangulares para conductos industriales cubre las esquinas, la geometría de fijación y el espacio libre del revestimiento con más detalle.

Especifique el movimiento desde una posición de instalación acordada

El requisito de movimiento debe identificar la compresión y extensión axial por separado, el desplazamiento lateral en ambas direcciones transversales y el movimiento angular alrededor de ejes definidos. Indique qué movimientos ocurren simultáneamente.

Un preajuste en frío intencional es diferente de una desalineación de instalación inesperada. Ambos deben registrarse para que el fabricante comprenda la posición inicial y el movimiento requerido durante el servicio.

Pida al ingeniero del sistema de conductos que establezca el desplazamiento operativo. No estime la capacidad de movimiento de una junta a partir de la holgura de una banda existente. Confirme que los revestimientos, los componentes de aislamiento y las estructuras circundantes permanezcan despejados durante todo el rango de movimiento aprobado.

El reemplazo debe abordar la falla, no solo las dimensiones

Un pedido repetido es sencillo solo cuando la especificación anterior sigue siendo adecuada. Antes de reemplazar una junta de expansión de una planta siderúrgica, recopile su historial de servicio, fotografías, registros dimensionales y cualquier cambio en el proceso desde la instalación.

Registre las observaciones en lugar de asumir una causa. El desgaste junto a un revestimiento, el desgarro en una abrazadera, los depósitos dentro de la cavidad y la decoloración localizada requieren investigaciones diferentes. Un tejido de mayor temperatura no resolverá necesariamente los daños causados por contacto, desalineación o movimiento restringido.

Para el procedimiento de inspección y pedido, consulte juntas de expansión de tejido de reemplazo: cómo medir y especificar una junta existente.

La inspección práctica y el desmontaje deben ser realizados por personal autorizado bajo los procedimientos de aislamiento, acceso seguro y permisos del sitio. Confirme las condiciones seguras de temperatura y presión, el soporte adecuado del conducto y cualquier riesgo de contaminación antes de manipular la junta. No afloje una conexión de escape en funcionamiento.

Información de ingeniería para una cotización de junta de expansión de acería

Prepare una especificación para cada etiqueta de equipo. Marque la información faltante como desconocida en lugar de asumir que todas las juntas en la misma línea de escape tienen requisitos idénticos.

Fabricación a medida y planificación de paradas

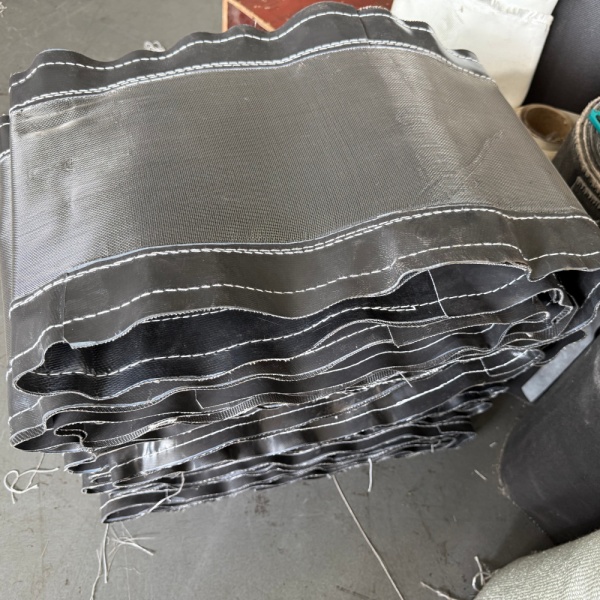

BSTFLEX admite la fabricación basada en planos de bandas flexibles y ensamblajes personalizados para aplicaciones de conductos industriales. Como fabricante de juntas de expansión de tejido, evaluamos la geometría solicitada, la construcción del material y el alcance del suministro a partir de la información proporcionada para el proyecto.

Para reemplazos durante paradas, distinga el elemento flexible de cualquier marco, revestimiento, aislamiento y componente de sujeción. Acuerde si la banda se suministra abierta o cerrada, cómo se completará cualquier cierre en el sitio y qué piezas están incluidas en la cotización.

Resuelva las diferencias dimensionales y los datos operativos faltantes antes de aprobar la fabricación. El plano final debe identificar la referencia de instalación, los requisitos de movimiento, la construcción del material y las conexiones al equipo retenido.

Solicite una junta de expansión de tejido para conductos de escape de hornos

Para una nueva línea de escape de una acería o una conexión de reemplazo, envíe a BSTFLEX la ubicación del equipo, el plano y las condiciones operativas. Las configuraciones de productos y las opciones de personalización están disponibles en nuestra página de juntas de expansión de tejido personalizadas.

Una consulta útil incluye las dimensiones del conducto, la temperatura normal y máxima, la presión, las condiciones de gas y polvo, el movimiento, la exposición al calor externo y el alcance de suministro requerido. Las solicitudes de reemplazo también deben incluir fotografías, historial de servicio y la ventana de parada planificada.
