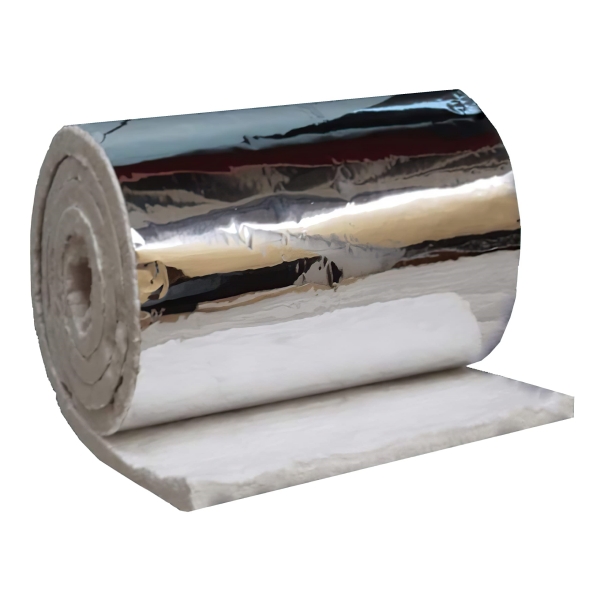

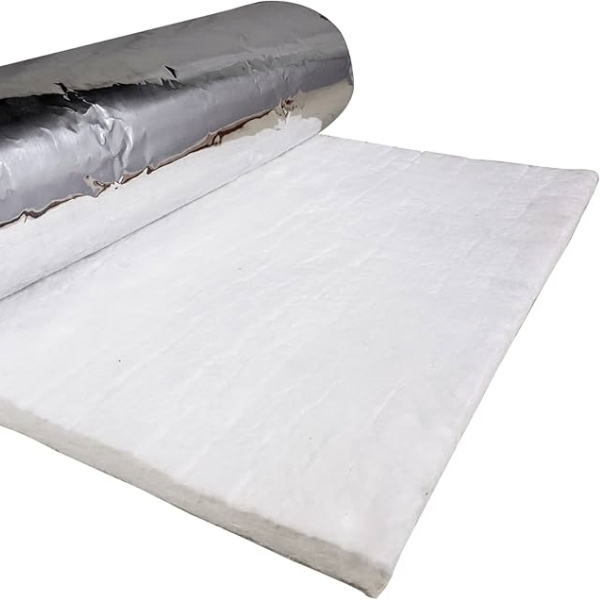

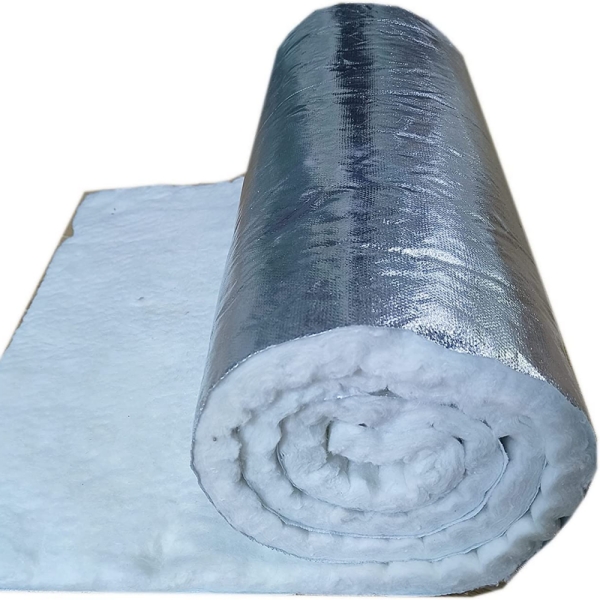

Manta de fibra cerámica con lámina de aluminio: ¿qué deben especificar los compradores sobre el núcleo, el revestimiento y la unión?

Una solicitud de manta de fibra cerámica con lámina de aluminio describe la apariencia del material, pero deja muchos detalles de la especificación de compra sin definir. Dos cotizaciones pueden describir el mismo espesor y aun así ofrecer diferentes grados de fibra, estructuras de lámina y adhesivos. Estas diferencias son importantes cuando el material se instala en un panel de equipos calefactados, una cubierta de tubería o un gabinete industrial.

Especifique por separado el núcleo de fibra cerámica, el revestimiento de aluminio y la unión entre la lámina y el núcleo, y luego confirme cómo funcionan juntos en el conjunto instalado.Incluya la temperatura en cada lugar pertinente, las dimensiones finales, el método de sujeción y la documentación necesaria para la aprobación.

BSTFLEX ofreceManta aislante de fibra cerámica con lámina de aluminiocomo una construcción distinta a la de una manta común. Esta guía explica cómo convertir esa descripción del producto en una consulta útil sin asignar la clasificación de temperatura del núcleo a cada capa.

Lo que debe incluir una cotización completa de manta con revestimiento de aluminio.

Solicite al proveedor que identifique cualquier desviación propuesta respecto a la solicitud. Un presupuesto que describa explícitamente su construcción es más fácil de evaluar que uno que solo ofrezca una temperatura máxima y un precio por rollo.

La calificación básica no es la calificación final de la manta.

La temperatura de clasificación de una fibra cerámica y sus condiciones de servicio continuo recomendadas son información distinta. El grado seleccionado debe evaluarse en función de la temperatura de funcionamiento, la duración de la exposición, la atmósfera y el requisito de estabilidad dimensional. Ni el valor de clasificación ni el punto de fusión de la fibra determinan el límite de servicio del material compuesto revestido con lámina metálica.

Las capas también pueden operar a diferentes temperaturas. En un diseño particular, el núcleo cerámico puede estar expuesto a una zona más caliente, mientras que la lámina y el adhesivo permanecen en una zona más fría. Esta disposición solo es aceptable si el diseño térmico y la evidencia que lo respalda demuestran que cada capa se mantiene dentro de las condiciones aprobadas.

Por el contrario, colocar la lámina cerca de una fuente radiante puede exponer el revestimiento y la unión a un calentamiento considerable, incluso sin que entren en contacto directo con la fuente. La temperatura de la fuente por sí sola no determina la temperatura que alcanza el laminado.

En el dibujo, marque la superficie caliente, la interfaz entre la lámina y el núcleo, y la cara expuesta de la lámina. Indique el funcionamiento normal, los picos de corta duración y los ciclos de calentamiento, e identifique las temperaturas medidas. Solicite una evaluación de la configuración completa en lugar de un único límite de temperatura sin especificar.

Especificar el espesor y la densidad del núcleo sin mezclar bases de medición.

Identifique la composición química y el grado de fibra requeridos, en lugar de basarse en el término genérico «aislamiento cerámico». No asuma que todas las mantas cerámicas son de fibra cerámica refractaria ni que todas las alternativas son de fibra de baja biopersistencia. Solicite la documentación del material propuesto.

Indique si el espesor solicitado se refiere al núcleo desnudo o al laminado acabado. Proporcione también la profundidad de instalación disponible y cualquier compresión prevista. Solicite la tolerancia de espesor y el método de medición para que la inspección de muestras y la aceptación de producción se basen en los mismos criterios.

Indique si la densidad se refiere únicamente al núcleo. La masa de un laminado terminado incluye los materiales de revestimiento y unión; dividir esa masa total por el volumen del núcleo no da como resultado la densidad de este último. Cuando se utilice la masa por unidad de área para la compra, indique si se refiere a la manta sin revestimiento o al producto revestido completo.

Para conocer los requisitos de conductividad térmica o contracción, solicite las condiciones de ensayo correspondientes. Es importante que los registros identifiquen la muestra, la temperatura y el método; para los datos de contracción, también se requiere la duración de la exposición. No transfiera las dimensiones ni los datos térmicos de una manta simple a una construcción revestida sin confirmación.

Decida qué debe hacer el revestimiento de aluminio.

Indique la finalidad del revestimiento en las especificaciones. Una superficie reflectante en un diseño de calefacción radiante requiere un diseño diferente al de un revestimiento destinado principalmente a cubrir la superficie aislante durante la fabricación. Cuando ambas funciones son importantes, evalúelas ambas.

Para que la lámina reflectante funcione como barrera radiante, debe estar en contacto con una cámara de aire. Una lámina que se presiona contra una superficie sólida no debe considerarse con la misma eficacia como barrera radiante. Esto no significa que la lámina deba estar siempre orientada hacia adentro, hacia afuera o directamente hacia el componente más caliente; su posición debe ajustarse al diseño térmico y a las condiciones de servicio de la propia lámina.

Especifique el espesor de la lámina por separado del espesor total del laminado, indicando claramente las unidades. Pregunte si el revestimiento propuesto incluye refuerzo, una capa de soporte u otra capa. Estos detalles deben figurar en la descripción de la construcción, en lugar de quedar ocultos tras la palabra "aluminio".

En la revisión, incluya las curvas, los bordes cortados, las juntas y las perforaciones para fijación. Una lámina revestida no es automáticamente una cubierta sellada, impermeable o resistente a la abrasión. Cualquier requisito de protección ambiental debe tener en cuenta las juntas terminadas y los bordes expuestos, así como la superficie de la lámina.

Pregunta qué vínculo debe permanecer funcional.

Hay dos tipos de conexiones diferentes a considerar: la fijación de la lámina al núcleo cerámico y la fijación del aislamiento al equipo. Una unión entre la lámina y el núcleo no implica que el producto tenga un adhesivo de montaje autoadhesivo. Especifique el adhesivo de montaje por separado en lugar de asumir que está incluido.

Pregunte cómo está fijada la lámina y si dicha fijación se mantendrá funcional durante toda su vida útil. Si se utiliza un sistema de unión, pregunte si es adecuado para la temperatura de la interfaz y bajo la carga prevista. La descripción de un núcleo sin aglutinante no garantiza que el material revestido completo no contenga agentes de unión.

Incluya las condiciones de arranque cuando un espacio o proceso cerrado tenga restricciones de emisiones. No asuma que un sistema de unión desconocido se puede quemar deliberadamente mientras la lámina permanece adecuadamente sujeta. Cualquier diseño de unión temporal o con retención mecánica requiere un acuerdo explícito sobre cómo se mantendrá el revestimiento en su lugar posteriormente.

Para componentes curvos o vibrantes, revise la retención como parte del ensamblaje. Ni una fuerte unión entre la lámina y el núcleo ni una especificación de núcleo para altas temperaturas reemplazan la necesidad de sostener el aislamiento en su posición de instalación.

Aprueben una asamblea representativa, no solo una muestra.

Utilice una muestra que incluya el espesor, el revestimiento y la unión propuestos, junto con la curva, la junta o el detalle de fijación correspondiente. Una pequeña pieza plana puede mostrar la construcción, pero es posible que no revele lo que sucede cuando el laminado se dobla alrededor del componente real.

El equipo técnico responsable deberá definir una secuencia representativa de calentamiento y enfriamiento. Posteriormente, se deberá inspeccionar si hay separación de las láminas, roturas, desplazamiento del núcleo, cambios dimensionales o huecos en las juntas. Se deberá acordar de antemano qué condiciones son aceptables y cuáles requieren un cambio de diseño o de material.

Cuando se especifique una prueba de resistencia de la unión, registre la preparación de la muestra, la dirección, la temperatura y el acondicionamiento. Identifique dónde se produce la separación: dentro del núcleo de la fibra, en la interfaz o en el revestimiento. Un número de prueba sin este contexto podría no explicar el rendimiento del conjunto final.

Solicite la ficha de datos de seguridad vigente del material suministrado y revise los controles para su corte, instalación y desmontaje. El recubrimiento con papel de aluminio no sustituye dichos controles. Asimismo, el requisito de protección contra incendios exige pruebas del sistema especificado; no se establece únicamente por la presencia de fibra cerámica.

Especificar la unidad de entrega y el esquema final.

Para el suministro en rollo, indique el ancho, largo y cantidad utilizables, así como si se permiten uniones. Acuerde si el precio es por rollo, metro lineal, metro cuadrado u otra unidad. Los precios por metro lineal no son directamente comparables cuando los anchos utilizables son diferentes.

Para las piezas cortadas, distinga el contorno del núcleo del contorno de la lámina. Marque los voladizos, las áreas sin cubrir, las aberturas y el tratamiento de los bordes necesarios para su revisión en fabricación. Indique si las dimensiones se aplican antes del montaje o después de que la pieza se haya conformado alrededor del componente.

Confirme la combinación disponible de núcleo, revestimiento, dimensiones y embalaje en lugar de asumir que cada opción solicitada es estándar. Cuando el equipo ya suministra su propio revestimiento o carcasa, comparemanta aislante de fibra cerámica lisacomo una elección de material independiente.

Envíe un informe de construcción junto con la solicitud de cotización.

Una consulta útil relaciona el material con la aplicación: identifique el equipo, indique la disposición de las capas, especifique los requisitos del núcleo y del revestimiento, y defina la función que debe cumplir la unión durante su funcionamiento. Adjunte el plano, el perfil de temperatura, la cantidad y los requisitos de aprobación.

BSTFLEX proporcionaRevisión de la aplicación del fabricante de equipos originales (OEM) y desarrollo de muestras.. Para un requisito con revestimiento de aluminio, utilice elPágina del producto: manta de fibra cerámica con papel de aluminiocomo punto de partida para discutir la construcción propuesta. Para otras familias de materiales, consulte laGama de materiales aislantes de alta temperatura.

Solicite un presupuesto y una muestra.Con el pliego de condiciones completo. El objetivo es aprobar un laminado que cumpla con los requisitos de instalación, no solo un núcleo cerámico con un valor de temperatura añadido.
