Funda tejida de para-aramida frente a funda trenzada de aramida: ¿Qué estructura debe elegir?

Una funda puede parecer perfecta en un rollo y aun así ser incorrecta para el conjunto. Puede ajustarse a la manguera pero no pasar por el acoplamiento. Puede deslizarse sobre un conector y aun así dejar un patrón de hilados abierto en el diámetro de trabajo. Una muestra de aspecto plano también puede confundirse con una envoltura cuando en realidad es un tubo cerrado.

Al comparar una funda tejida de para-aramida con una funda trenzada de aramida, comience por la forma instalada, el componente más grande por el que debe pasar la funda y la cobertura requerida en el punto de contacto. La construcción afecta el ajuste, pero ni el término «tejida» ni «trenzada» establecen por sí solos una clasificación de resistencia al corte o a la abrasión.

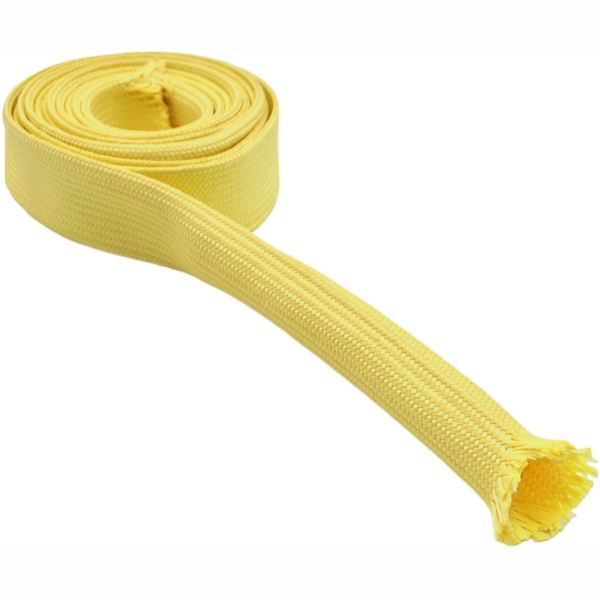

Tejido plano no significa de lado abierto

Una funda tejida utiliza hilos longitudinales y transversales entrelazados. Un producto tejido tubular puede quedar plano cuando está vacío, lo que hace que se asemeje a una cinta. Sin embargo, su interior hueco permite que una manguera, un tubo o un mazo de cables pase a través de él.

La funda tejida de para-aramida de PKFiresleeve tiene esta construcción tubular plana y se puede fabricar en anchos aplanados de 10 mm a 500 mm. Esa medida describe la funda vacía colocada en plano. No describe su diámetro interno ni el ancho del componente que acomodará.

Esta distinción importa durante la instalación. Una funda tubular cerrada debe enhebrarse sobre un extremo accesible. No es una envoltura de entrada lateral, y su apariencia plana no significa que se pueda abrir a lo largo de su longitud alrededor de una manguera ya conectada.

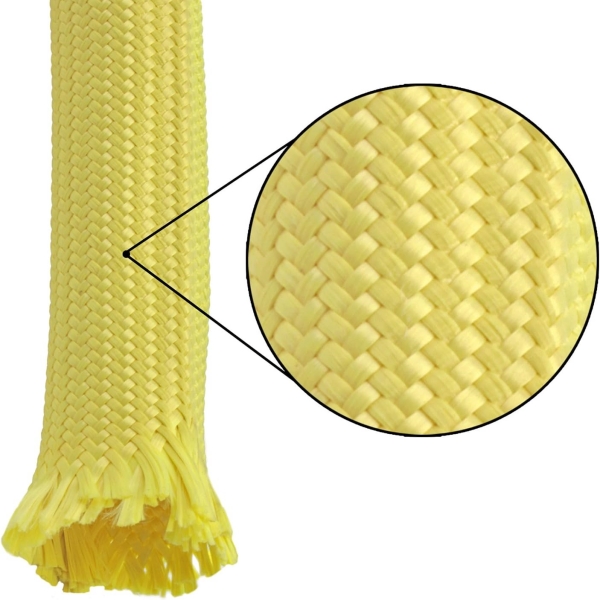

Las fundas trenzadas cambian de forma mediante el movimiento de los hilos

En una trenza tubular, los hilos se cruzan en ángulos alrededor de la funda. Una trenza expansible cambia de diámetro a medida que cambian esos ángulos de los hilos. Aumentar el diámetro generalmente reduce la longitud disponible de la funda; estirar la funda longitudinalmente generalmente reduce su diámetro.

Este es un cambio en la geometría textil, no una evidencia de que la fibra de aramida se estire como un hilo elástico. El rango de expansión utilizable pertenece a la construcción específica de la funda. No debe deducirse de otro material trenzado ni únicamente del diámetro nominal.

Para una opción trenzada, revise la funda trenzada de aramida para protección de mangueras y cables. Compruebe tanto el ajuste sobre la característica de instalación más grande como la cobertura de los hilos después de que la funda se haya asentado en el componente protegido.

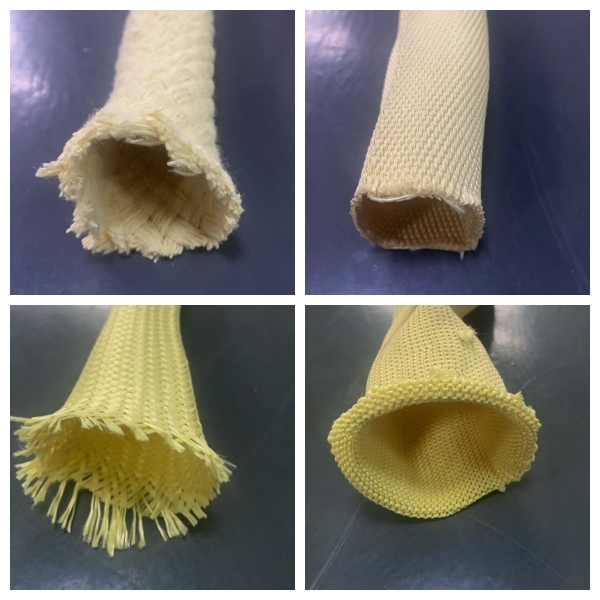

Compare las fundas en su condición de trabajo

El ancho plano no es el diámetro de la manguera

Para un tubo delgado ideal e inextensible, la circunferencia es aproximadamente el doble de su ancho plano. Esto proporciona un punto de partida geométrico útil:

Diámetro circular equivalente ≈ (2 × ancho plano) ÷ π

Por ejemplo, un tubo que mide 50 mm doblado plano tiene un diámetro circular equivalente ideal de aproximadamente 31.8 mm, no 50 mm.

Esta es una ilustración geométrica, no una recomendación de tamaño de funda. Ignora el grosor de la pared, la geometría del doblez, las tolerancias de fabricación y la holgura de instalación. Una funda tejida real debe comprobarse con su abertura interna útil y el ensamblaje real.

Para un mazo no circular, registre su sección transversal y su perímetro en lugar de tratar su dimensión más ancha como un diámetro. Un mazo ancho y plano y una manguera redonda de la misma anchura máxima no requieren el mismo perímetro de funda.

El acoplamiento puede determinar el tamaño

Considere un ensamblaje de manguera hipotético con un diámetro exterior de manguera de 25 mm y un diámetro máximo de accesorio de 40 mm. Bajo la misma suposición ideal de pared delgada, la manguera sola corresponde a unos 39.3 mm de ancho plano. El accesorio corresponde a unos 62.8 mm, antes de cualquier margen de instalación.

Hacer el pedido basándose únicamente en el diámetro de la manguera podría producir, por lo tanto, una funda que no pueda pasar por encima del accesorio. Por el contrario, una funda seleccionada solo para despejar el accesorio puede dejar más espacio alrededor de la manguera del que permite la aplicación.

Resuelva ese conflicto antes de hacer el pedido. Establezca si la instalación se realiza antes de fijar los accesorios de los extremos, si el accesorio terminado puede pasar a través de la funda seleccionada o si el ensamblaje requiere un diseño de entrada lateral especificado por separado.

Para proyectos hidráulicos, utilice el funda protectora de manguera de Kevlar trenzada como referencia del producto y proporcione las dimensiones del racor junto con el diámetro exterior de la manguera. Una fotografía o dibujo debe mostrar los codos, los elementos de bloqueo y otras protuberancias, no solo el tamaño del calibre del racor.

Dónde pertenece cada construcción en la lista corta

Un perfil de mazo definido con acceso de extremo controlado

Evalúe una funda de aramida tejida plana cuando el conjunto tenga una sección transversal conocida y la funda se pueda instalar desde un extremo accesible. Especifique el ancho alrededor del perímetro real del mazo, luego inspeccione la muestra en busca de pliegues excesivos, tirantez local y movimiento no deseado. La construcción tejida hueca no se limita a componentes planos; la idoneidad depende del ajuste.

Un conjunto redondo con transiciones de diámetro

Evalúe una funda de aramida trenzada extensible cuando la instalación requiera que la funda cambie de diámetro dentro de un rango documentado. Incluya la transición más grande en la prueba. Una vez instalada, compruebe si la trenza permanece adecuadamente cubierta en la sección más grande y si queda suficiente longitud en ambos extremos.

Una ruta de cable móvil con curvas y ramificaciones

Ninguna de las construcciones debe aprobarse únicamente a partir de una muestra recta y estacionaria. Compruebe las posiciones de curvatura previstas, el acceso a las ramificaciones y los puntos de retención en la evaluación del conjunto. Cuando se necesite una respuesta textil diferente, se puede evaluar una funda de aramida tejida de punto como una opción separada en lugar de asumir que la construcción tejida o trenzada debe adaptarse a todas las rutas.

Una apariencia densa no es una clasificación de rendimiento

Una superficie compacta puede ser útil en un punto de contacto, pero una fotografía no puede establecer la vida útil. El tipo de hilo, el tamaño del hilo, la densidad de construcción, el grosor de la pared, el acabado y el ajuste instalado forman parte de la comparación.

Solicite evidencia comparativa en condiciones relevantes. Registre la superficie de contacto, la carga aplicada, el recorrido, el patrón de movimiento y el criterio de fallo. Probar una funda holgadamente sobre un mandril pequeño y otra ajustadamente sobre un componente más grande no aísla el efecto de la construcción.

Del mismo modo, “resistente a los cortes” no significa a prueba de cortes. Elimine el contacto evitable con bordes afilados mediante un enrutamiento adecuado, protección de bordes o soporte en lugar de confiar únicamente en la funda. Trate la contención de pulverización hidráulica, la restricción de latigazos de manguera, el aislamiento eléctrico y la protección personal como requisitos de cualificación separados; no los infiera a partir de la descripción de un material de aramida.

Apruebe el ajuste, la cobertura y la retención juntos

Solicite una muestra de conjunto en lugar de aprobar solo una muestra suelta. La evaluación debe responder a cinco preguntas prácticas:

1. ¿Se puede instalar? Confirme el paso sobre las características del extremo real sin forzar ni dañar el tejido.
2. ¿Está cubierta la zona de contacto?Inspeccione la superficie instalada donde se espera fricción o raspado, incluido el exterior de las curvas.
3. ¿Se mantiene en su posición?Compruebe si el sistema de sujeción propuesto permite el desplazamiento o crea un punto de presión concentrada.
4. ¿Hay suficiente longitud disponible?Mida la cobertura después del ajuste y en las posiciones de montaje requeridas, no solo en el rollo.
5. ¿Se puede inspeccionar?Preserve el acceso a las conexiones, la identificación y las áreas incluidas en el plan de mantenimiento.

Realice comprobaciones de ajuste iniciales en equipos aislados y despresurizados. Cualquier evaluación de las condiciones de operación debe seguir los procedimientos de seguridad y prueba aprobados por el fabricante del equipo.

Indique el método de medición en la especificación de compra

Un pedido que indique únicamente «funda de aramida, 50 mm» deja demasiado margen a la interpretación. Especifique si 50 mm significa ancho plano, diámetro interno nominal u otra medida acordada.

Para una funda tejida, defina cómo se mide el ancho y si la muestra está relajada o bajo una tensión ligera especificada. Para un trenzado, defina el tamaño nominal, el diámetro de trabajo previsto y la cobertura instalada requerida. Incluya la longitud cubierta, el requisito de tratamiento de extremos, la secuencia de montaje y la referencia de muestra aprobada.

Confirme por separado la composición del hilo y cualquier revestimiento o acabado. Cuando la especificación de compra requiera fibra de la marca Kevlar, solicite la trazabilidad del material: la descripción general «para-aramida» no identifica por sí sola la marca de la fibra.

Para una funda de manguera de aramida Kevlar plana tejida a medida, envíe a PKFiresleeve el ancho plano solicitado, las dimensiones de los componentes, el perfil de accesorio más grande, la longitud cubierta y la cantidad. Incluya un dibujo de recorrido o una muestra cuando el ajuste sea difícil de describir. Esto proporciona una base más clara para el muestreo y la cotización que un nombre de material por sí solo.

Preguntas sobre el ajuste de las fundas de aramida tejidas y trenzadas

¿Puede una funda plana tejida proteger una manguera redonda?

Sí, siempre que su abertura utilizable y su ajuste instalado se adapten a la manguera. «Plana» describe la forma plana de la funda vacía, no un requisito de que el componente protegido deba ser plano.

¿Se pueden sustituir tamaños nominales iguales entre fundas tejidas y trenzadas?

No sin comprobar las definiciones de medición. Un ancho plano y un diámetro nominal son dimensiones diferentes, y el ajuste de un trenzado también depende de su rango de trabajo especificado.

¿Pasar por encima del accesorio demuestra que una funda es adecuada?

No. La holgura del accesorio es solo una comprobación. La funda también debe proporcionar la cobertura requerida, la posición retenida y la longitud en la manguera o cable durante el uso previsto.

¿Qué construcción ofrece una mejor protección contra la abrasión?

La respuesta requiere una comparación de las fundas terminadas en condiciones relevantes de contacto y movimiento. Tejido y trenzado son descripciones de construcción, no grados de rendimiento independientes.
