Respuesta rápida

Para dimensionar una junta de cuerda de fibra de vidrio, anote el ancho limpio de la ranura, la profundidad de la ranura, la separación de la puerta cerrada, el radio de la esquina y la longitud total de la línea central. Luego, seleccione una cuerda redonda o cuadrada cuya construcción terminada pueda ocupar ese espacio con la compresión aprobada por el fabricante. Una cuerda que sea demasiado pequeña puede dejar una ruta de fuga; una cuerda que sea demasiado grande puede impedir que la puerta se cierre o aplastar permanentemente la trenza.

No existe un porcentaje único de sobremedida o compresión que se aplique a todas las cuerdas trenzadas. La densidad, el patrón de trenzado, el alma, el revestimiento, el refuerzo y la geometría de la puerta pueden cambiar el comportamiento de dos cuerdas con el mismo diámetro nominal.

Por qué medir la cuerda retirada no es suficiente

Un sello viejo es útil como referencia, pero no es una dimensión maestra fiable. Puede haber perdido elasticidad, absorbido residuos del proceso, haberse estirado durante la extracción o haber tomado una forma rectangular permanente dentro de la ranura. Medir únicamente la cara aplanada más ancha puede dar lugar a un repuesto sobredimensionado. Medir únicamente la sección aplastada más fina puede dar lugar a uno demasiado pequeño.

Para los trabajos de mantenimiento, guarde la junta extraída y fotografíela antes de desecharla. Registre su perfil, la posición del empalme, la dirección de instalación y cualquier fallo local. Utilice dichas observaciones junto con las mediciones de la ranura metálica limpiada.

Para un nuevo diseño de puerta, trabaje a partir del plano y una muestra representativa del cierre. El proveedor necesita entender tanto la ranura de retención como la distancia disponible cuando la puerta está completamente cerrojada.

Las cinco medidas necesarias para dimensionar la junta de cuerda

Mida la ranura antes de elegir el diámetro del cordón

1. Haga que el equipo sea seguro. Isole el horno, la estufa o la caldera, deje que se enfríe y siga el procedimiento de bloqueo del sitio antes de abrir o retirar una puerta.
2. Retire la junta vieja con cuidado. Conserve una sección representativa y note si estaba pegada, retenida mecánicamente o simplemente presionada en la ranura.
3. Limpie el canal. El adhesivo viejo, la cascarilla y la fibra compactada pueden reducir el ancho y la profundidad útiles. Mida la ranura metálica en lugar del residuo.
4. Tome lecturas en varias posiciones. Compare los lados rectos, las esquinas, las áreas de las bisagras y el lado del pestillo. Registre los valores más pequeño y más grande en lugar de informar solo una lectura conveniente.
5. Compruebe la superficie de contacto. Busque distorsión, erosión, reparación por soldadura, bisagras flojas y fuerza de cierre desigual. Un cordón nuevo no puede compensar todos los defectos mecánicos.
6. Envíe un dibujo o fotografías marcadas. Una vista en sección que muestre el ancho, la profundidad, el espacio libre y la dirección de cierre es más útil que un diámetro de cuerda indicado sin contexto.

Cómo evaluar la compresión sin utilizar un porcentaje universal

La compresión es la reducción en la altura libre de la cuerda cuando la junta está cerrada. Se puede expresar como:

Compresión (%) = (altura libre del sello − altura instalada del sello) ÷ altura libre del sello × 100

Para una cuerda retenida en una ranura, la altura libre del sello debe describir la altura real presentada a la superficie de contacto después de que la cuerda esté asentada. No siempre es idéntica al diámetro del catálogo. La altura instalada del sello es el espacio disponible en la misma línea de sellado cuando la puerta está completamente cerrojada.

Esta cálculo describe la geometría; no establece el límite aceptable. Pida al proveedor que confirme el rango de compresión permitido para la construcción exacta que se está cotizando. Una trenza redonda de densidad media, una trenza cuadrada densa, una cuerda tejida suave y una cuerda recubierta pueden producir fuerzas de cierre muy diferentes con el mismo porcentaje nominal.

Si la puerta ya está en servicio, una prueba corta con muestras suele ser más confiable que aplicar una fórmula genérica de internet. La prueba debe confirmar que la cuerda permanece asentada, la puerta cierra sin fuerza excesiva y el contacto es continuo alrededor del perímetro.

¿Cuerda trenzada redonda o cuerda trenzada cuadrada?

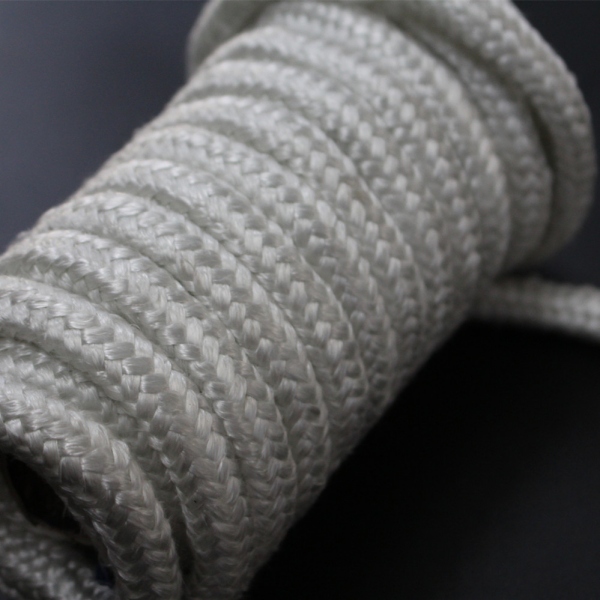

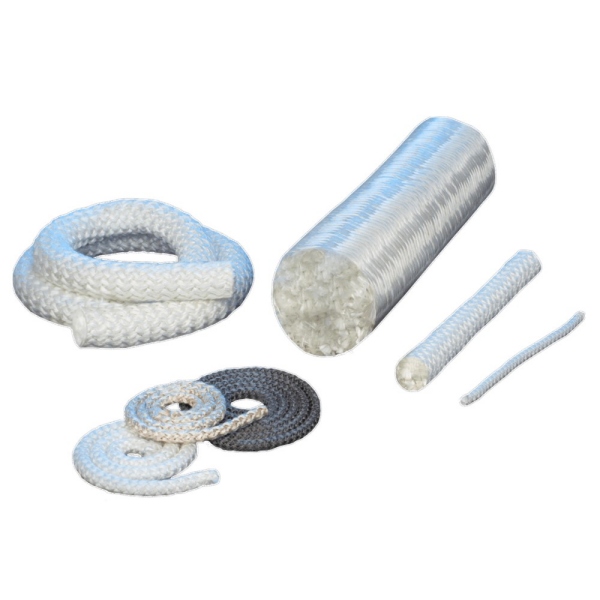

Cuerda de fibra de vidrio trenzada redonda

Un perfil redondo es un punto de partida práctico para ranuras redondeadas, rutas de sellado curvas y canales diseñados para retener una cuerda circular. Puede seguir esquinas y rutas irregulares, mientras que la construcción trenzada proporciona una superficie más estable que una cuerda retorcida suelta.

Para este perfil, revise la página del producto de cuerda trenzada redonda de fibra de vidrio. En una solicitud de cotización (RFQ), indique el diámetro requerido, la construcción, la longitud, las condiciones de operación y las medidas de la ranura en lugar de solicitar únicamente «cuerda de fibra de vidrio estándar».

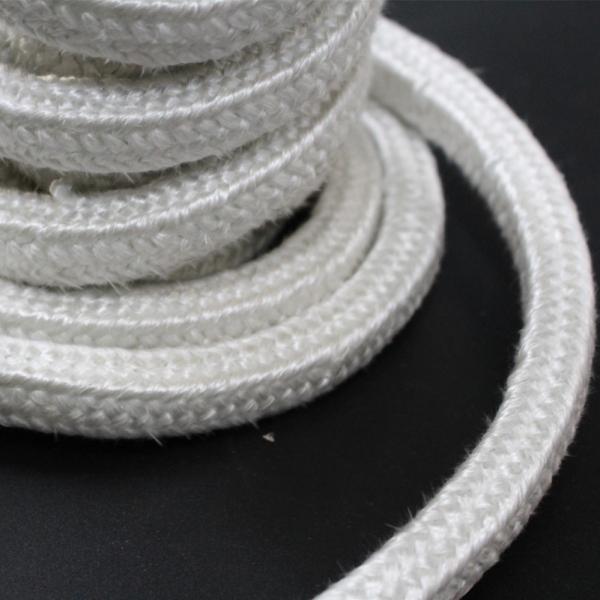

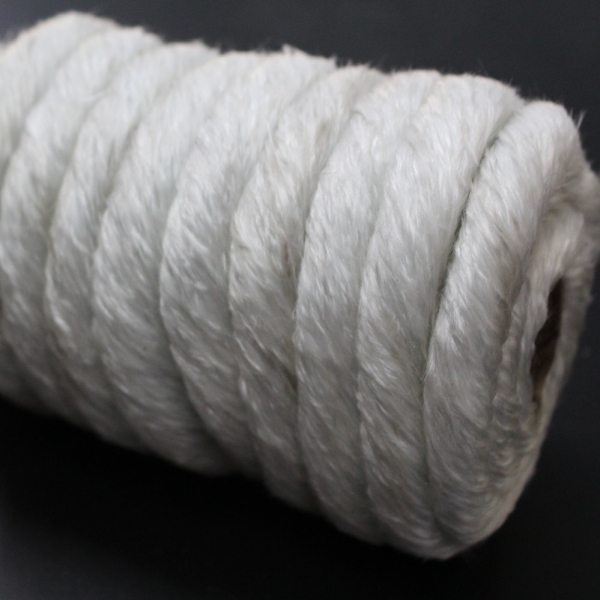

Cuerda de fibra de vidrio trenzada cuadrada

Un perfil cuadrado proporciona caras de contacto planas y puede asentarse de manera más predecible en un canal rectangular. Puede ser adecuado donde el ancho y la profundidad de la ranura se controlan por separado o donde una cuerda redonda tiende a girar o dejar espacio no utilizado en las esquinas del canal.

Para una sección de lados planos, compare la cuerda trenzada cuadrada de fibra de vidrio. No sustituya dimensiones nominales iguales sin verificar el volumen instalado, la densidad y la fuerza de cierre requerida.

La densidad del trenzado cambia el ajuste

El tamaño nominal no describe completamente una junta de cuerda. La densidad del trenzado y la construcción interna afectan la facilidad con la que se dobla la cuerda, cuánto se expande lateralmente y con qué fuerza empuja de regreso contra la puerta.

• Construcción más suave: más fácil de adaptar alrededor de superficies irregulares, pero puede necesitar más soporte y puede ser más fácil de comprimir en exceso.
• Trenza más densa: más estable dimensionalmente y resistente a los daños por manipulación, pero generalmente requiere una ranura más precisa y una mayor fuerza de cierre.
• Construcción del núcleo: un núcleo de fibra sólida, una construcción hueca o un núcleo reforzado cambia la recuperación y el radio de curvatura.
• Tratamiento de superficie: los recubrimientos pueden cambiar la fricción, la rigidez, la compresibilidad y la resistencia a los medios.

Para pedidos repetidos de OEM, la muestra aprobada debe definir más que las dimensiones exteriores. Registre la construcción del producto, la masa por unidad de longitud o el control de densidad acordado, la tolerancia dimensional y la referencia de aprobación de la muestra.

Cuándo se debe evaluar una cuerda recubierta

Una cuerda de fibra de vidrio sin recubrir es adecuada para muchas aplicaciones de sellado térmico estático seco. Se puede considerar una construcción recubierta cuando el comprador necesita un menor deshilachado de la superficie, una superficie de instalación más lisa o resistencia adicional a los medios de proceso especificados.

Cuerda de fibra de vidrio recubierta de caucho de silicona es una construcción separada y no debe tratarse como una variación de color intercambiable. El recubrimiento cambia el ensamblaje completo, por lo que la temperatura, los medios, la presión, la rigidez y la compresión deben revisarse nuevamente.

No asuma que un recubrimiento hace que la junta sea estanca a la presión o adecuada para cualquier servicio de gas, vapor o líquido. Proporcione los medios exactos, la concentración, la presión normal, las excursiones de presión y el patrón de exposición para su evaluación.

La selección de la temperatura viene después de la geometría

Una junta dimensionada correctamente aún puede fallar si el material se utiliza más allá de las condiciones de trabajo aprobadas. Proporcione la temperatura en la ubicación del sello, no solo el punto de ajuste del horno o la temperatura de la cámara del horno. Incluya la temperatura continua normal, la temperatura máxima, la duración máxima y la frecuencia del ciclo térmico.

Utilice la temperatura de trabajo continua documentada de la construcción de cuerda terminada. La temperatura de clasificación de fibra, el punto de fusión y la exposición máxima de corta duración son valores diferentes. El adhesivo, el recubrimiento, el hilo de coser, el refuerzo o un retenedor metálico cercano pueden convertirse en el componente limitante.

Si el requisito de temperatura verificado está más allá de la construcción de fibra de vidrio seleccionada, compare las familias de materiales en Cuerda de fibra de vidrio frente a cuerda de fibra cerámica: cómo elegir un sello de alta temperatura. Esto separa un problema de dimensionamiento de un problema de temperatura del material.

Cómo determinar la longitud de junta requerida

Mida a lo largo de la línea central de la ranura limpia a través de cada esquina. Para una puerta rectangular, no confíe únicamente en el ancho y la altura exteriores de la puerta porque la trayectoria de la junta puede estar insetada, radio, o interrumpida por los herrajes.

Identifique la ubicación del empalme antes de hacer el pedido. Debe ser accesible para la instalación y estar ubicado según el diseño del equipo. Indique si la cuerda se suministrará como bobina continua, longitud de carrete, longitud de corte, bucle cerrado o un conjunto fabricado.

No estire la cuerda mientras la mide o la instala. La tensión puede reducir su diámetro aparente y hacer que los extremos se separen después del calentamiento. El margen de corte y el método de empalme deben acordarse con el proveedor porque dependen de la estabilidad de la trenza, el tratamiento de los extremos y el procedimiento de instalación.

Errores comunes de dimensionamiento

• Pedir a partir de la junta vieja aplastada: la deformación permanente oculta el perfil y el tamaño originales.
• Usar únicamente el ancho de la ranura: el ancho no revela la profundidad de la ranura ni la brecha final de la puerta cerrada.
• Elegir una cuerda más grande para detener cada fuga: un tamaño excesivo puede mantener la puerta abierta, sobrecargar los pestillos o aplastar la trenza.
• Ignorar el perfil: una cuerda redonda y una cuerda cuadrada con la misma dimensión declarada no ocupan un canal de la misma manera.
• Ignorar la densidad: dos cuerdas con dimensiones iguales pueden requerir diferente fuerza de cierre y mostrar diferente recuperación.
• Estirar durante la instalación: la cuerda puede volverse más delgada y luego retraerse en el empalme.
• Usar una regla de compresión genérica: los porcentajes publicados pueden referirse a un material, trenza, densidad o diseño de equipo diferente.
• Ignorar el estado de la puerta: los paneles deformados, las bisagras desgastadas y los pestillos irregulares pueden crear fugas locales incluso con la cuerda correcta.

Inspección de prototipos y recepción

Para un nuevo diseño o un reemplazo sin una especificación original confiable, apruebe una muestra representativa antes de emitir el pedido al por mayor. Verifique lo siguiente:

• Perfil y dimensiones nominales antes de la instalación
• Tolerancia dimensional y consistencia a lo largo de la longitud
• Capacidad para asentarse en tramos rectos y esquinas sin torcerse
• Fuerza de cierre de la puerta y acoplamiento del pestillo
• Contacto alrededor de todo el perímetro
• Ajuste del empalme y estabilidad de los extremos
• Condición después de un ciclo térmico controlado
• Evidencia de aplastamiento, deshilachado, endurecimiento o desprendimiento

Mantenga juntos la muestra de cuerda aprobada, la revisión del plano y la especificación de compra. Esto proporciona a los equipos de compras, calidad y mantenimiento una referencia común para futuros pedidos.

Lista de verificación de RFQ para juntas de cuerda de fibra de vidrio

Preguntas frecuentes

¿Debe la nueva cuerda de fibra de vidrio tener el mismo diámetro que la junta vieja?

No necesariamente. La junta vieja puede estar permanentemente aplanada o estirada. Mida la ranura limpia y la holgura de la puerta cerrada, luego use la cuerda vieja solo como evidencia de apoyo.

¿Puedo elegir el tamaño de la cuerda basándome únicamente en el ancho de la ranura?

No. También se requieren la profundidad de la ranura, la holgura de la puerta cerrada, el radio de esquina, la densidad de la cuerda y el rango de compresión aprobado. El ancho por sí solo no puede predecir cuánto sobresale el sello ni cuánta fuerza de cierre crea.

¿Cuánto se debe comprimir una junta de cuerda de fibra de vidrio?

Utilice el rango aprobado para la construcción exacta de la cuerda. No existe un porcentaje universal para cada cuerda trenzada, retorcida, de punto, con núcleo macizo, con núcleo hueco o recubierta. Confirme la geometría propuesta con el fabricante y realice un ajuste de muestra cuando sea posible.

¿Es mejor la cuerda de fibra de vidrio redonda o cuadrada para la puerta de un horno?

Ningún perfil es universalmente mejor. La cuerda redonda suele adaptarse a ranuras curvas o con radio, mientras que la cuerda cuadrada puede proporcionar un contacto plano y un asiento estable en un canal rectangular. El diseño existente de la ranura y la puerta debe determinar el perfil.

¿Cómo calculo la longitud de la cuerda?

Mida la línea central de la ranura completa con una cinta flexible o un cordón no elástico. Incluya las esquinas y defina la ubicación del empalme. Acuerde cualquier margen de corte con el proveedor y no estire la cuerda durante la medición.

¿Qué pasa si la junta dimensionada correctamente sigue perdiendo?

Compruebe si hay una fuerza de cierre desigual, bisagras desgastadas, distorsión de la puerta, superficies de ranura dañadas, un mal empalme, sobrecompresión local o degradación del material. Las fugas no siempre son causadas por el diámetro nominal de la cuerda.

¿Cuándo se debe considerar en su lugar la cuerda de fibra cerámica?

Considere otro material cuando la temperatura de trabajo continua documentada u otros requisitos de servicio superen la capacidad de la construcción completa de cuerda de fibra de vidrio. Confirme la temperatura real de la línea de sellado y todos los componentes del ensamblaje antes de cambiar de material.

Solicitar una recomendación de junta de cuerda

Para un proyecto OEM, parada de planta o programa de reemplazo, envíe el ancho y la profundidad de la ranura, la holgura de la puerta cerrada, la trayectoria completa de la junta, la temperatura de operación, el medio, la frecuencia de apertura, las fotografías y la cantidad requerida. Anhui Parker New Material Co., Ltd. puede evaluar construcciones de cuerda de fibra de vidrio redondas, cuadradas, sin recubrir y recubiertas para suministro industrial.
