Funda de aramida recubierta de silicona: dimensionamiento para cables y mangueras

Una funda con un revestimiento exterior debe encajar en dos direcciones. Su diámetro interior tiene que acomodar la manguera o el cable, mientras que su diámetro exterior acabado debe dejar libre espacio para clips, soportes y componentes vecinos. Si falta alguna de las dos dimensiones en un plano, el tamaño nominal de la funda por sí solo no puede determinar la elección.

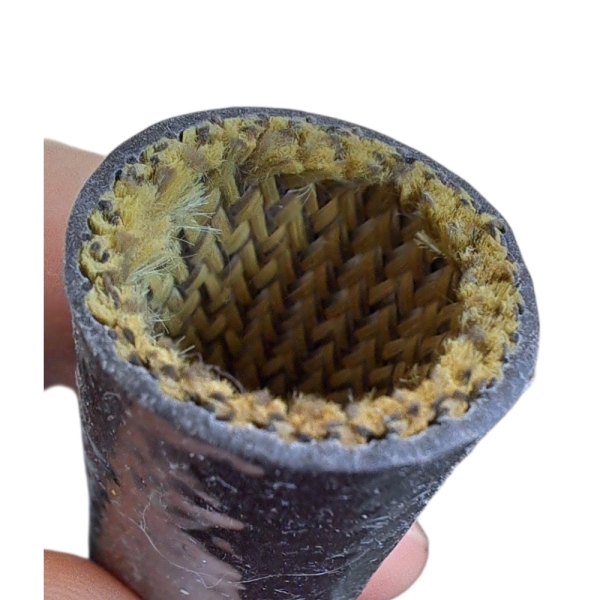

de BSTFLEX funda de aramida recubierta de siliconatiene una capa interior tubular de aramida y un exterior recubierto de silicona. El producto se presenta para mazos de cables, cables y mangueras. Su descripción en línea no incluye una tabla dimensional, por lo que debe solicitar las medidas y una muestra para la construcción que se está cotizando en lugar de asumir que se aplicarán las dimensiones de otra funda recubierta.

Mida el conjunto tal como estará protegido

Para un arnés de cables, mida el mazo terminado después de aplicar la cinta, las ramificaciones y cualquier revestimiento exterior. Para una manguera, mida sobre la cubierta en varios puntos, incluidos los cambios cerca del terminal de conexión. Registre el diámetro exterior máximo de la porción que permanece bajo la funda. Proporcione la tolerancia de producción si el ensamblaje se realiza por lotes; una muestra en el límite inferior de dicha tolerancia puede ocultar un problema de ajuste.

Marque la longitud cubierta, las ubicaciones de las curvas y los lugares donde debe detenerse la funda. Incluya cualquier conector eléctrico, terminal de compresión, tuerca o capuchón que la funda deba pasar durante la instalación. El elemento más grande de ese trayecto puede ser mucho más ancho que la sección que necesita protección.

Decida cuándo se coloca la funda

Si la funda se coloca antes de conectar un terminal o un racor de manguera, el racor no define la abertura de paso. Si se añade a un ensamblaje terminado, mida la parte más ancha del racor y haga una prueba con la funda real. No fuerce un tubo recubierto sobre una obstrucción, ya que una malla sin recubrir puede expandirse hasta ese punto. El recubrimiento y el tejido interior deben evaluarse conjuntamente.

Cuando ninguno de los extremos sea accesible, establezca la secuencia de montaje antes de elegir el tamaño. Una funda tubular más grande puede pasar por un racor de extremo pero quedar floja en el cable o la manguera, que son mucho más pequeños. Cambiar el momento de la instalación, o elegir una construcción diferente para un ensamblaje existente, puede dar un mejor resultado que aumentar el diámetro nominal.

Deje espacio alrededor de la funda terminada

Solicite el diámetro exterior del manguito terminado y el grosor de pared en el diámetro interior propuesto. Luego, compare ese envolvente exterior con el soporte, canal o abrazadera más estrechos a lo largo de la ruta instalada. Un diseño que tenga espacio para la manguera desnuda puede no tenerlo después de agregar un manguito revestido.

Pruebe la muestra en el radio de curvatura previsto y en todo el rango de movimiento normal. Busque aplanamiento local, abultamiento contra un clip, un extremo de manguito que se retrae y daños visibles en la superficie de silicona. Registre la posición de las marcas de desgaste después de una prueba realista de manipulación o movimiento. No permita que la selección del manguito obligue a una manguera a estar por debajo de su propio radio de curvatura mínimo especificado.

Compruebe el revestimiento para ver la exposición real

Indique si la funda tocará una superficie caliente, estará cerca de calor radiante o servirá principalmente para proteger contra la fricción. Proporcione la temperatura normal y máxima en la ubicación de la funda, la duración de la exposición y cualquier fluido utilizado en el ensamblaje o proceso de limpieza. Solicite los datos de prueba actuales para la construcción de aramida y silicona que se suministra. El límite de temperatura del ensamblaje completo de cable o manguera puede ser inferior al de un material de funda individual.

Para una aplicación eléctrica, describa si la funda es una cubierta protectora adicional sobre un cable ya aislado o parte de un sistema de aislamiento aprobado. Si se requiere una prueba de voltaje o de llama, nombre el método y solicite los resultados para la funda recubierta terminada. La existencia de una capa de silicona no establece una clasificación eléctrica en particular.

Mantenga las construcciones de fibra separadas

Una funda de fibra de vidrio recubierta de silicona utiliza una fibra base diferente. Si la especificación del proyecto requiere vidrio, revise funda de fibra de vidrio recubierta de caucho de silicona en sus propios términos. Sus declaraciones de tamaño, térmicas y eléctricas no deben copiarse en una especificación de compra de funda de aramida simplemente porque ambas tienen un exterior de silicona.

Una especificación breve para una solicitud de muestra

• Diámetro exterior máximo de la manguera o del haz de cables terminado y tolerancia permitida.
• El accesorio o conector más grande a lo largo de la ruta de instalación.
• Longitud protegida requerida, ubicación del extremo cortado y etapa de ensamblaje.
• Holgura mínima a través de soportes y radio de curvatura de trabajo.
• Fuente de calor, exposición operativa y máxima, y contacto con fluidos.
• Pruebas requeridas y cómo se aceptará la muestra ensamblada.

Envíe ese dibujo y la solicitud de muestra a través de la página de producto de funda de aramida recubierta de silicona. Pida al proveedor que indique la tolerancia del diámetro interior terminado, el diámetro exterior, los detalles del recubrimiento y los datos de prueba pertinentes en la cotización. Ajuste e inspeccione una muestra en el ensamblaje real antes de aprobar una longitud de corte para producción.
