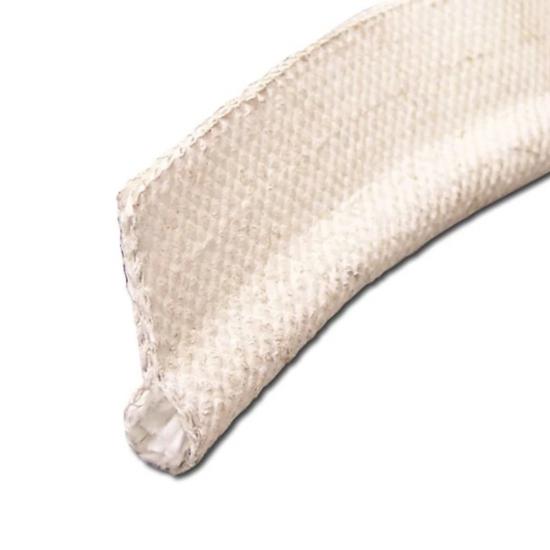

Cubierta de fibra de vidrio recubierta de PTFE, núcleo de fibra de vidrio, junta Tadpole.
ElCubierta de fibra de vidrio recubierta de PTFE, núcleo de fibra de vidrio, junta Tadpole.Es una solución de sellado térmico flexible desarrollada para puertas, tapas, compuertas, conductos, juntas de paneles, envolventes y otros equipos que requieren una junta elástica con buena resistencia química y un amplio rango de temperatura.
Su construcción combina unaCubierta de fibra de vidrio tejida recubierta de PTFEcon unnúcleo de cuerda de fibra de vidrioLa capa exterior de fibra de vidrio revestida proporciona una superficie protectora duradera, mientras que el núcleo de fibra de vidrio forma la sección de sellado compresible y ayuda a que la junta mantenga su perfil durante la instalación y la compresión repetida.
La protuberancia redondeada en forma de renacuajo está diseñada para entrar en contacto con la superficie de acoplamiento, mientras que la cola adjunta proporciona una sección de montaje práctica. Esta configuración permite que la junta se adapte a trayectorias de sellado curvas o irregulares y proporciona una barrera flexible alrededor de puertas, tapas y aberturas de acceso.
BSTFLEX fabrica juntas de fibra de vidrio con recubrimiento de PTFE a medida para equipos OEM, aplicaciones de reemplazo y sistemas de sellado especializados. El diámetro del bulbo, las dimensiones de la cola, la longitud total y la configuración del perfil se pueden fabricar según la aplicación requerida.
Construcción con núcleo de fibra de vidrio y revestimiento de PTFE
Esta junta utiliza dos materiales complementarios en lugar de depender de una sola capa para realizar todas las funciones. El tejido exterior de fibra de vidrio recubierto de PTFE proporciona la superficie de trabajo expuesta, mientras que el núcleo de fibra de vidrio le da al perfil en forma de renacuajo su cuerpo y resistencia.
| Componente | Función |
|---|---|
| Cubierta de fibra de vidrio recubierta de PTFE | Crea una superficie protectora exterior resistente a numerosos productos químicos y con una confección textil flexible. |
| Núcleo de cuerda de fibra de vidrio | Forma el bulbo de sellado interno y proporcionacompresibilidad, resiliencia y soporte de perfil. |
| Bombilla de sellado | Se comprime contra la superficie de acoplamiento para formar la interfaz de sellado primaria. |
| Cola de montaje | Proporciona la zona de fijación para su instalación en una puerta, marco, panel o estructura de equipo. |
¿Por qué utilizar una cubierta de fibra de vidrio recubierta de PTFE?
La cubierta exterior está fabricada con fibra de vidrio tejida y recubierta de PTFE. Esta combinación resulta útil en aplicaciones donde la superficie de la junta puede estar expuesta a productos químicos, humedad, contaminación del proceso o cambios repetidos de temperatura.
El PTFE proporciona una superficie resistente a los productos químicos, mientras que el sustrato de fibra de vidrio aporta flexibilidad y estabilidad térmica. Juntos, estos materiales crean una capa exterior adecuada para aplicaciones en las que una junta textil sin tratar podría no ofrecer las características superficiales deseadas.
- Construcción de fibra de vidrio tejida recubierta de PTFE
- Buena resistencia a muchos productos químicos industriales.
- Estructura textil flexible
- Adecuado para ciclos térmicos repetidos.
- Resistente a la humedad y a la exposición ambiental.
- Útil para aplicaciones que requieren una superficie de sellado no metálica.
- Adecuado para servicio a bajas temperaturas cuando se especifica correctamente.
Núcleo de fibra de vidrio para compresión flexible
El núcleo interno de cuerda de fibra de vidrio le confiere a la junta su perfil de sellado redondeado. A diferencia de un inserto metálico rígido, el núcleo textil es flexible y puede comprimirse al cerrarse la puerta o el panel.
Esta construcción resulta especialmente útil cuando las superficies de contacto no son perfectamente uniformes. El bulbo puede deformarse bajo compresión y adaptarse a las variaciones en la trayectoria de sellado, lo que ayuda a mantener el contacto a lo largo de la junta.
El núcleo de fibra de vidrio también mantiene la junta ligera en general, al tiempo que proporciona la estructura necesaria para un perfil de renacuajo uniforme.
Diseñado para ciclos térmicos y superficies irregulares.
Las puertas y paneles de acceso industriales rara vez mantienen una temperatura constante. Durante su funcionamiento, la junta puede experimentar ciclos de calentamiento, enfriamiento, compresión y recuperación.
La cubierta de fibra de vidrio recubierta de PTFE y el núcleo de fibra de vidrio trabajan en conjunto para proporcionar una estructura flexible que se adapta a los cambios térmicos repetidos. El perfil bulboso también se ajusta a pequeñas variaciones en la superficie de contacto, lo que hace que este tipo de junta sea adecuada para áreas de sellado irregulares o con superficies desiguales.
La compresión correcta es importante. La junta debe comprimirse lo suficiente para establecer una interfaz de sellado continua sin aplastar excesivamente el núcleo de fibra de vidrio.
Capacidad de temperatura
Las juntas de fibra de vidrio con revestimiento de PTFE tipo tadpole se seleccionan comúnmente para aplicaciones que requieren tanto capacidad para altas temperaturas como flexibilidad para bajas temperaturas. La construcción de fibra de vidrio con revestimiento de PTFE y núcleo de fibra de vidrio a la que se hace referencia está especificada para un rango de funcionamiento de aproximadamente-100°F a +500°F (-73°C a +260°C). :contentReference[oaicite:1]{index=1}
La temperatura de funcionamiento real admisible para una junta BSTFLEX debe determinarse en función del revestimiento de PTFE seleccionado, la construcción de fibra de vidrio, la densidad del núcleo, las condiciones de compresión, la exposición química y el entorno de servicio.
Para aplicaciones que queden fuera de este rango, BSTFLEX puede evaluar construcciones alternativas de renacuajos utilizando diferentes materiales para la cubierta y el núcleo.
Excelente opción para sellado a bajas temperaturas y criogénico.
Una de las características importantes de las estructuras de fibra de vidrio recubiertas de PTFE es su capacidad para mantenerse flexibles a temperaturas sustancialmente más bajas que muchos materiales de sellado térmico convencionales.
Esto hace que la construcción sea útil para determinadas aplicaciones criogénicas y de baja temperatura en las que la junta debe mantener su flexibilidad en lugar de volverse excesivamente rígida o quebradiza.
Para sistemas criogénicos, el conjunto de sellado completo debe evaluarse como un sistema. Antes de seleccionar el perfil de junta final, deben considerarse el rango de temperatura, la presión, el fluido, la compresión, la contracción térmica y el diseño de montaje.
Resistencia química para sellado industrial
El PTFE es una opción muy popular cuando la resistencia química es un requisito importante. La superficie de fibra de vidrio recubierta proporciona una capa protectora exterior que resiste la exposición a numerosos fluidos y productos químicos industriales.
Esta característica hace que las juntas de fibra de vidrio con revestimiento de PTFE sean adecuadas para equipos donde las cubiertas textiles convencionales pueden estar expuestas a disolventes, combustibles, humedad o productos químicos de proceso.
La compatibilidad química siempre debe evaluarse en función de la concentración, la temperatura, el tiempo de exposición y la combinación química reales. Los medios particularmente agresivos y los entornos químicos de alta temperatura pueden requerir una composición de materiales diferente.
Dónde se utilizan las juntas de fibra de vidrio PTFE Tadpole
Puertas de horno
Se utiliza en las puertas y tapas de hornos industriales donde se requiere un sellado térmico flexible entre superficies móviles y fijas.
Amortiguadores
Adecuado para determinadas aplicaciones de sellado de amortiguadores en las que la junta debe seguir el perímetro de un componente móvil o extraíble.
Conexiones de conductos
Puede incorporarse a sistemas de sellado de conductos térmicos o de proceso donde la flexibilidad y la conformidad de la superficie sean importantes.
Juntas de paneles
Proporciona una interfaz de sellado flexible entre paneles, cubiertas y bastidores de equipos.
Recintos térmicos
Se utiliza alrededor de las puertas de acceso y las cubiertas extraíbles para ayudar a crear una barrera térmica alrededor de las aberturas de los equipos.
Equipos criogénicos
Adecuado para determinadas aplicaciones de baja temperatura en las que mantener la flexibilidad de la junta es un requisito fundamental.
Junta de PTFE tipo renacuajo para puertas de hornos y equipos.
El diseño de bulbo y cola hace que esta junta sea especialmente útil para el sellado perimetral. El bulbo actúa como elemento de compresión, mientras que la cola proporciona una sección de montaje específica.
Al cerrarse la puerta, el bulbo se comprime contra la superficie opuesta. Esto crea una interfaz de sellado continua alrededor de la abertura, a la vez que permite que la junta se adapte a pequeñas variaciones dimensionales.
Para puertas de hornos, armarios térmicos, cámaras de procesamiento y cubiertas de equipos, el perfil de la junta se puede seleccionar según la superficie de montaje disponible y la compresión requerida.
Ventajas de la construcción con fibra de vidrio y PTFE
| Requisito | Recubierto de PTFESolución de núcleo de fibra de vidrio / fibra de vidrio |
|---|---|
| Exposición química | El recubrimiento de PTFE proporciona resistencia a muchos productos químicos y contaminantes del proceso. |
| Ciclo de temperatura | La construcción flexible de fibra de vidrio es adecuada para cambios térmicos repetidos cuando se especifica correctamente. |
| Flexibilidad a bajas temperaturas | La estructura puede mantener su flexibilidad en condiciones de baja temperatura dentro de su rango de funcionamiento especificado. |
| Superficies irregulares | El bulbo compresible puede adaptarse a pequeñas variaciones en las superficies de contacto. |
| Sellado térmico | La junta crea una barrera flexible alrededor de puertas, paneles, cubiertas y uniones. |
| Resistencia mecánica | El núcleo de fibra de vidrio refuerza el perfil de sellado al tiempo que permite la compresión y la recuperación. |
Perfiles de juntas Tadpole personalizados
Las juntas Tadpole no se limitan a una sección transversal estándar. El perfil requerido depende del espacio de instalación disponible, la distancia de compresión y la forma de la abertura del equipo.
BSTFLEX puede fabricar juntas de fibra de vidrio con revestimiento de PTFE a medida, basándose en planos de ingeniería, muestras físicas, dimensiones o especificaciones de la aplicación.
| Función personalizada | Configuración disponible |
|---|---|
| Diámetro del bulbo | Personalizado según los requisitos de sellado y compresión. |
| Ancho de cola | Personalizado para sfuera del área de montaje |
| Longitud de la junta | Suministrado según las dimensiones del equipo. |
| Geometría del perfil | Perfiles personalizados disponibles para aplicaciones OEM. |
| Densidad del núcleo de fibra de vidrio | Seleccionado según los requisitos de compresión y resistencia. |
| Construcción con revestimiento de PTFE | Seleccionado según la aplicación y las características superficiales requeridas. |
Especificaciones técnicas
| Artículo | Especulaciónificación |
|---|---|
| Tipo de producto | Junta de renacuajo / sello de renacuajo |
| Cubierta exterior | Fibra de vidrio tejida recubierta de PTFE |
| Centro | Núcleo de cuerda de fibra de vidrio |
| Perfil | Bombilla y cola de montaje |
| Rango de temperatura | Aproximadamente de -100 °F a +500 °F (de -73 °C a +260 °C), dependiendo de las condiciones de construcción y servicio. |
| Resistencia química | Buena resistencia a muchos productos químicos industriales; debe confirmarse la compatibilidad para el medio específico. |
| Servicio a bajas temperaturas | Adecuado para determinadas aplicaciones de baja temperatura y criogénicas. |
| Diámetro del bulbo | Personalizable |
| Dimensiones de la cola | Personalizable |
| Longitud total | Personalizable |
| Tipo de perfil | Perfiles personalizados disponibles |
Aplicaciones de juntas de fibra de vidrio con revestimiento de PTFE tipo renacuajo
Este tipo de junta puede considerarse para equipos donde el sellado térmico se combina con la exposición a productos químicos, ciclos térmicos o requisitos de baja temperatura.
- Puertas de hornos industriales
- Tapas para horno
- Equipos de procesamiento térmico
- Sellado del amortiguador
- Conductos térmicos
- Juntas de paneles
- Cajas de equipos
- Puertas de acceso
- Equipos de recubrimiento en polvo
- Equipos térmicos para automóviles
- Equipos criogénicos
- Sistemas de sellado térmico OEM
¿Por qué elegir un núcleo de fibra de vidrio en lugar de un núcleo metálico?
La elección entre un núcleo de fibra de vidrio y un núcleo metálico depende de los requisitos mecánicos y térmicos de la aplicación.
Un núcleo de fibra de vidrio proporciona una estructura interna ligera y no metálica con una flexibilidad y compresibilidad útiles. Por lo tanto, resulta atractivo para aplicaciones donde la junta debe deformarse fácilmente, adaptarse a superficies irregulares o evitar la introducción de un componente metálico en el perfil de sellado.
Las juntas de núcleo metálico tipo tadpole pueden ser preferibles cuando se requiere refuerzo estructural adicional, recuperación elástica o resistencia mecánica. BSTFLEX puede ayudar a determinar qué tipo de núcleo es el más adecuado según los requisitos de temperatura, compresión, movimiento e instalación.
Fibra de vidrio recubierta de PTFE frente a fibra de vidrio sin recubrimiento
| Característica | Fibra de vidrio recubierta de PTFE | Fibra de vidrio sin recubrimiento |
|---|---|---|
| Superficie exterior | Superficie textil recubierta de PTFE | Textil de fibra de vidrio expuesta |
| Resistencia química | Mayor resistencia superficial a muchos productos químicos. | Depende principalmente de la construcción y aplicación de la fibra de vidrio. |
| Servicio a bajas temperaturas | Adecuado para aplicaciones que requieren flexibilidad a bajas temperaturas cuando se especifica correctamente. | Depende de la construcción específica de fibra de vidrio. |
| Características de la superficie | Superficie revestida lisa | Superficie textil |
| Motivo típico de selección | Resistencia química, ciclo térmicoflexibilidad a bajas temperaturas y | Sellado textil a alta temperatura y protección térmica |
Instalación y compresión
La junta debe instalarse de manera que el bulbo de sellado entre en contacto continuo con la superficie de acoplamiento alrededor del perímetro requerido.
El soporte de montaje debe fijarse según el diseño del equipo. Dependiendo de la aplicación, los métodos de fijación adecuados pueden incluir sujetadores mecánicos, canales de retención, clips u otros sistemas de montaje diseñados específicamente para este fin.
Debe evitarse la compresión excesiva. La junta necesita espacio suficiente para deformarse y recuperar su forma sin aplastar permanentemente el núcleo de fibra de vidrio.
En el caso de puertas y tapas que se abren con frecuencia, el sistema de montaje también debe evitar que la junta se estire, se tuerza o se desplace durante el funcionamiento.
Fabricación de juntas OEM y de repuesto
BSTFLEX suministra juntas de fibra de vidrio con revestimiento de PTFE, tipo tadpole, hechas a medida, tanto para equipos originales como para aplicaciones de repuesto.
Los clientes OEM pueden proporcionar planos o especificaciones dimensionales para el desarrollo de nuevas juntas. Para proyectos de reemplazo, se puede utilizar una muestra de junta existente, fotografías e información dimensional básica para establecer el perfil requerido.
Cuando la junta original se ha comprimido, endurecido o dañado, es importante medir la zona de instalación original en lugar de basarse únicamente en las dimensiones comprimidas de la junta usada.
Cómo especificar la junta de PTFE Tadpole adecuada
La siguiente información resulta útil a la hora de seleccionar una junta de fibra de vidrio con revestimiento de PTFE:
- Diámetro de bombilla requerido
- Ancho y grosor de la cola
- Longitud total de la junta
- Dimensiones de la puerta, panel o abertura
- Espacio de compresión disponible
- Temperatura de funcionamiento normal
- Temperatura mínima de funcionamiento
- Productos químicos de contacto o medios de proceso
- Ciclo térmico previsto
- Método de montaje
- Muestra o plano de junta existente
Proporcionar estos detalles permite seleccionar la construcción de la junta de acuerdo con las condiciones de funcionamiento reales, en lugar de simplemente hacer coincidir un diámetro de junta nominal.
Preguntas frecuentes
¿Qué es una junta de fibra de vidrio con revestimiento de PTFE tipo renacuajo?
Se trata de una junta de estanqueidad tipo bulbo y cola, compuesta por una cubierta exterior de fibra de vidrio tejida recubierta de PTFE y un núcleo interno de fibra de vidrio. El bulbo proporciona el sellado por compresión, mientras que la cola constituye la sección de montaje.
¿Para qué se utiliza el núcleo de fibra de vidrio?
El núcleo de fibra de vidrio forma el cuerpo interno del bulbo de sellado. Proporciona flexibilidad, compresibilidad y soporte de perfil, al tiempo que permite que la junta se adapte a superficies irregulares.
¿Qué temperatura puede soportar una junta de fibra de vidrio con revestimiento de PTFE?
La construcción de fibra de vidrio con núcleo de fibra de vidrio y revestimiento de PTFE a la que se hace referencia está especificada para un rango de temperatura aproximado de -100 °F a +500 °F (-73 °C a +260 °C). El rendimiento real depende de los materiales, el perfil y las condiciones de servicio específicos. :contentReference[oaicite:2]{index=2}
¿Se pueden utilizar juntas de fibra de vidrio PTFE con forma de renacuajo en aplicaciones criogénicas?
Pueden considerarse para aplicaciones de sellado a bajas temperaturas y criogénicas, ya que su construcción de fibra de vidrio recubierta de PTFE mantiene la flexibilidad a bajas temperaturas. Se debe evaluar la aplicación completa considerando la temperatura, el fluido, la compresión y la contracción térmica.
¿Las juntas de fibra de vidrio recubiertas de PTFE son resistentes a los productos químicos?
El PTFE ofrece una excelente resistencia a muchos productos químicos, pero su compatibilidad depende del producto químico específico, su concentración, la temperatura y las condiciones de exposición. Es importante confirmar la compatibilidad química antes de seleccionar el material definitivo.
¿Se puede fabricar la junta en tamaños personalizados?
Sí. BSTFLEX puede fabricar bombillas con diámetros, dimensiones de cola, longitudes y configuraciones de perfil personalizadas según planos, muestras o requisitos de la aplicación.
¿Se puede utilizar esta junta en la puerta de un horno?
Sí. El perfil de bulbo y cola es adecuado para determinadas aplicaciones de sellado de puertas, tapas y recintos térmicos de hornos, donde la temperatura y las condiciones químicas sean compatibles con la construcción de fibra de vidrio PTFE.
Solicite una junta de fibra de vidrio PTFE a medida para renacuajos.
Si necesita unJunta de fibra de vidrio tipo renacuajo con revestimiento de PTFE y núcleo de fibra de vidrio.Para aplicaciones de sellado en hornos, compuertas, conductos, juntas de paneles, envolventes térmicas o aplicaciones de sellado a baja temperatura, BSTFLEX puede desarrollar la junta de acuerdo con las dimensiones y condiciones de funcionamiento requeridas.
Envíanos tuDibujo, muestra de junta existente, dimensiones, rango de temperatura y detalles de la aplicación.Nuestro equipo puede evaluar la construcción de fibra de vidrio recubierta de PTFE adecuada y el perfil de renacuajo personalizado para su equipo.
Póngase en contacto con BSTFLEX para obtener un presupuesto personalizado para juntas de fibra de vidrio con revestimiento de PTFE.
