Protectores de brida tipo banda de acero inoxidable

Protectores de brida tipo banda de acero inoxidable para conexiones industriales

Los protectores de brida tipo banda de acero inoxidable BSTFLEX son cubiertas metálicas extraíbles que se ajustan alrededor del perímetro exterior de una conexión de brida atornillada. La construcción de banda de lados abiertos proporciona una alternativa a una carcasa de cierre completo con paneles laterales anulares. Un cierre de acero inoxidable asegura la banda y permite abrirla para su extracción durante la inspección y el mantenimiento programados.

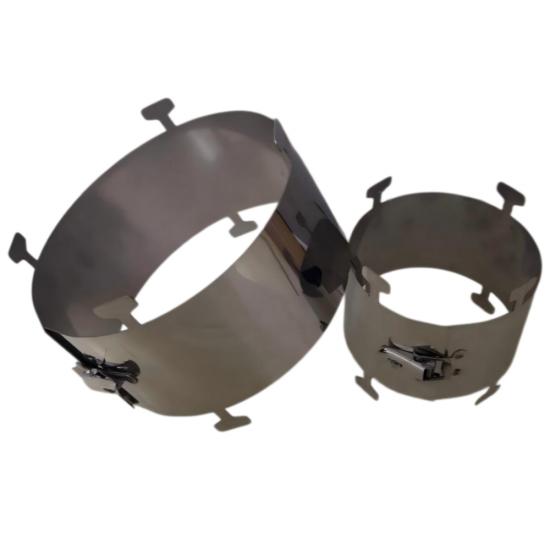

El diseño ilustrado presenta un cuerpo de acero inoxidable conformado, pestañas en los bordes y un cierre de pestillo. Cada consulta se revisa en función de las dimensiones de la brida, el espacio libre de instalación, los requisitos de material y la función protectora prevista.

Parte de nuestra Gama de cubiertas de protección para bridas y válvulas, estos protectores tipo banda se especifican por la geometría de la conexión en lugar de solo por el tamaño nominal de la tubería.

Construcción de lados abiertos con cierre de pestillo extraíble

Banda metálica alrededor del perímetro de la brida

La banda curva rodea el exterior del conjunto de la brida. A diferencia de una cubierta de brida de cierre completo, este diseño no incluye paneles finales anulares alrededor de las aberturas de la tubería. El diámetro y el ancho de la banda definen el área cubierta, por lo que ambas dimensiones deben adaptarse a la conexión real.

Detalles de bordes conformados

El diseño de referencia incluye pestañas conformadas a lo largo de los bordes de la banda. La disposición final de las pestañas y el espacio libre circundante deben verificarse con respecto al perfil de la brida, las posiciones de los pernos y el plano de instalación.

Acceso para mantenimiento planificado

El pestillo se puede soltar para abrir y retirar la cubierta cuando la conexión se haya hecho segura para la inspección. El protector se ajusta externamente; no se inserta entre las caras de la brida y no reemplaza la junta ni los pernos de la brida.

Especificaciones de construcción y pedido

Especifique el material para el conjunto completo

Identifique el grado de acero inoxidable requerido por su proyecto al solicitar una cotización. Los requisitos para el cuerpo de la banda, el pestillo y cualquier componente adicional deben indicarse juntos para que el conjunto completo pueda revisarse frente a la especificación de compra.

Las solicitudes de un grado específico, incluido el acero inoxidable 316, requieren confirmación por escrito antes de realizar el pedido. La apariencia superficial por sí sola no debe utilizarse para identificar el material. Incluya cualquier requisito de documentación o trazabilidad del material en la consulta inicial.

Cómo especificar el tamaño correcto de la banda de la brida

Un tamaño nominal de tubería no describe completamente las dimensiones exteriores de un conjunto de brida atornillada. Para especificar un protector de brida metálico, proporcione el estándar de la brida y un dibujo o las dimensiones medidas de la conexión en su condición ensamblada.

Para estándares de bridas estadounidenses, alemanes, japoneses u otros, identifique el estándar exacto en lugar de solo el país. Cuando el dibujo difiera de la conexión instalada, proporcione las medidas reales para su revisión.

Revisión de aplicaciones para tuberías de proceso

Las consultas de proyectos incluyen protección de bridas para plantas de procesamiento químico, instalaciones farmacéuticas y tuberías de plantas de energía. Las tareas con vapor y sales fundidas requieren que se identifiquen el medio de proceso y las condiciones de operación antes de seleccionar una configuración de protector.

Para instalaciones de válvulas, especifique cada conexión bridada por separado y muestre el cuerpo de la válvula, la manija o el actuador en las fotografías. Una banda ajustada alrededor de una brida no proporciona un cerramiento completo para el cuerpo de la válvula o el mecanismo de operación.

Para aplicaciones de escudos contra salpicaduras: indique el rendimiento protector requerido y cualquier requisito de prueba en la consulta. No se debe asumir que una banda metálica externa proporciona difusión de presión validada, supresión de niebla o contención sellada. Cualquier malla interna o construcción protectora adicional debe incluirse explícitamente en la especificación acordada.

Instalación e inspección

Haga que el personal autorizado coloque el protector siguiendo los procedimientos de trabajo seguro del sitio, incluidos el aislamiento, la despresurización y el enfriamiento cuando sea necesario. No se acerque a una fuga activa para instalar o ajustar una cubierta.

Verifique el protector con el dibujo de la conexión, abra la banda y colóquela alrededor del conjunto de brida especificado. Verifique el espacio libre alrededor de los pernos y el equipo circundante antes de enganchar el cierre. La banda no debe forzarse en su posición ni deformarse para compensar un tamaño incorrecto.

Durante el mantenimiento programado, inspeccione la banda, las pestañas y el cierre en busca de daños, deformaciones o corrosión antes de considerar su reutilización. Mantenga cualquier disposición de inspección, drenaje o ventilación requerida por la instalación aprobada.

Este producto es un protector externo, no una abrazadera de reparación que retenga presión. No repara una junta fallida, una brida dañada o una conexión atornillada defectuosa.

Preguntas frecuentes

¿Cuál es la diferencia entre un protector tipo banda y una cubierta de brida de cerramiento completo?

Un protector tipo banda rodea el perímetro exterior del conjunto de brida y deja los lados abiertos. Un diseño de cerramiento completo añade paneles laterales anulares alrededor de las aberturas de la tubería. Las dos construcciones tienen geometrías de cobertura diferentes y deben seleccionarse de acuerdo con los requisitos de instalación.

¿Puede un protector adaptarse a todas las bridas con el mismo tamaño nominal de tubería?

No asuma la intercambiabilidad. Se deben verificar el estándar de la brida, la designación de presión, el diámetro exterior y el ancho ensamblado. Envíe las dimensiones reales de la conexión al solicitar una cotización.

¿La clase de presión de la brida define la clasificación de presión del protector?

No. La designación de presión de la brida identifica la conexión de la tubería. No establece el rendimiento protector de un protector externo. Cualquier prueba de escudo contra salpicaduras requerida debe especificarse por separado para la configuración completa del protector.

¿Este protector de brida tipo banda proporciona aislamiento térmico?

La construcción de banda metálica descrita aquí no es una chaqueta de aislamiento extraíble. Para la retención de calor y la cobertura de válvulas aisladas, consulte nuestras cubiertas de aislamiento de válvulas extraíbles. Especifique el aislamiento térmico y la protección contra salpicaduras como requisitos separados.

¿Qué debe incluirse en una consulta para escudos contra salpicaduras de bridas de acero inoxidable?

Proporcione el plano de la brida, el medio de proceso, las condiciones de funcionamiento normales y máximas, la cobertura requerida y los criterios de rendimiento. Identifique cualquier construcción interna, registro de inspección o documentación de prueba requerida por el proyecto para que el conjunto propuesto pueda ser revisado antes de la compra.

Solicite una cotización para protectores de brida de acero inoxidable personalizados

Envíe a BSTFLEX el estándar de su brida, tamaño, designación de presión, dimensiones medidas, grado de material preferido y cantidad requerida. Incluya fotografías o dibujos que muestren el espacio de instalación disponible, junto con el medio de proceso, la temperatura y la presión utilizando unidades claramente establecidas.

Para proyectos que cubren múltiples conexiones, proporcione un cronograma de bridas con un número de identificación separado para cada tamaño o tipo de instalación. Incluya su fecha de entrega requerida y cualquier requisito de compra, inspección o documentación.

Solicite una cotización de protector de brida tipo banda de acero inoxidable o envíe sus dibujos y especificaciones por correo electrónico a sales@pkfiresleeve.com.
