Protectores de brida de acero inoxidable

Los protectores de bridas de acero inoxidable BSTFLEX son cubiertas protectoras de metal extraíbles diseñadas para conexiones bridadas industriales. La construcción de cobertura total incluye un cuerpo cilíndrico de acero inoxidable, paneles laterales anulares alrededor de las aberturas de las tuberías, una sección de apertura con bisagras y un cierre de pestillo de acero inoxidable para el acceso de instalación y mantenimiento. Los protectores se fabrican a medida según el diámetro exterior de la brida, el ancho ensamblado, el diámetro de la tubería y el espacio libre circundante. El dimensionamiento de referencia estándar puede basarse en las dimensiones HG/T 20592, mientras que otros estándares de bridas pueden revisarse a partir de planos del cliente o dimensiones medidas.
  • orden (moq):

    1
Detalle del producto

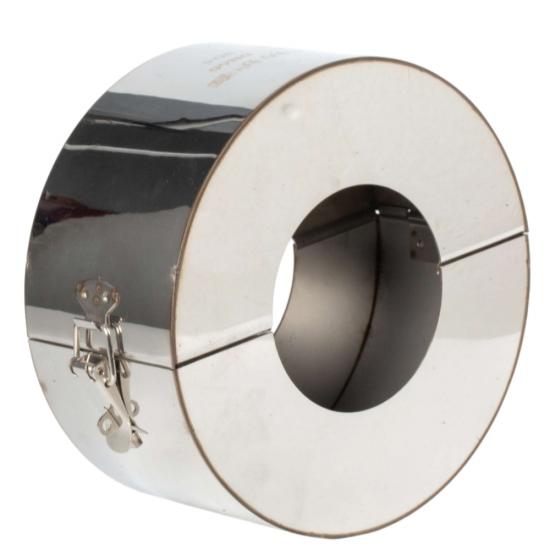

Protectores de brida de acero inoxidable para sistemas de tuberías industriales

Los protectores de brida de acero inoxidable BSTFLEX son cubiertas protectoras de metal extraíbles diseñadas para ajustarse alrededor de conexiones bridadas industriales. El protector utiliza un cuerpo de acero inoxidable formado con paneles laterales anulares alrededor de las aberturas de la tubería, junto con una sección de apertura con bisagras y un cierre de pestillo de acero inoxidable para la instalación y el acceso de mantenimiento.

Esta construcción proporciona una cobertura externa más amplia que un protector de banda de lado abierto y es adecuada para proyectos que requieren una cubierta metálica más cerrada alrededor del conjunto de la brida. Cada protector se dimensiona de acuerdo con la geometría real de la brida, el diámetro de la tubería y el espacio de instalación disponible.

Estos productos son parte de la Gama de cubiertas de protección para bridas y válvulas BSTFLEX.

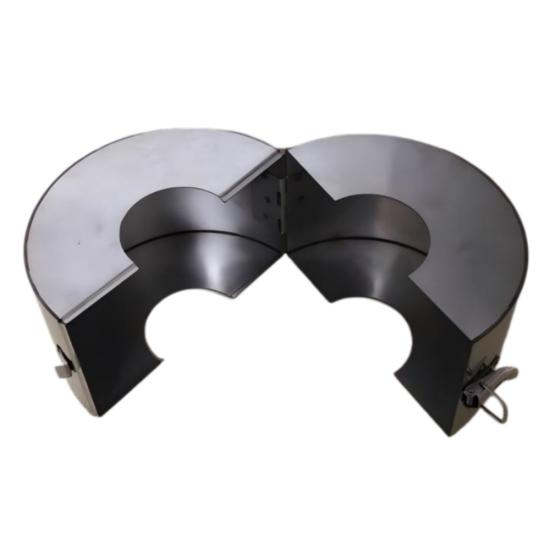

Construcción metálica de cobertura total

El cuerpo del protector rodea el exterior de la conexión de la brida, mientras que los paneles laterales anulares se extienden hacia adentro alrededor de las aberturas de la tubería. Esta geometría ayuda a cubrir tanto el perímetro de la brida como las áreas laterales del conjunto.

El producto está dividido para que pueda abrirse alrededor de la conexión instalada. Una bisagra en un lado permite que el cuerpo se abra, mientras que un pestillo de acero inoxidable asegura el protector después de colocarlo.

Las dimensiones finales y la cobertura dependen del diámetro exterior de la brida, el ancho de la conexión ensamblada, el diámetro exterior de la tubería, la proyección del perno y el espacio libre del equipo circundante.


Construcción del producto

Elemento Especificación
Nombre del producto Protectores de brida de acero inoxidable
Marca BSTFLEX
Construcción Cuerpo de metal formado con paneles laterales anulares
Diseño de apertura Construcción dividida con bisagras para la instalación alrededor de la brida
Cierre Cierre de pestillo de acero inoxidable
Material Acero inoxidable; grado requerido a confirmar durante la cotización
Dimensionamiento Adaptado a medida al diámetro exterior de la brida, el ancho de la conexión y el diámetro de la tubería
Estándar de brida de referencia Las dimensiones HG/T 20592 pueden utilizarse como referencia; otros estándares de brida pueden revisarse a partir de planos
Instalación Cubierta externa extraíble ajustada alrededor de la conexión de brida ensamblada


Dimensionamiento personalizado para diferentes estándares de brida

Los protectores de brida no deben seleccionarse solo por el tamaño nominal de la tubería. Los diferentes estándares de brida y designaciones de presión pueden tener diferentes diámetros exteriores, espesores y disposiciones de pernos.

Para la cotización, proporcione el estándar de la brida, el tamaño nominal, la designación de presión y las dimensiones reales de la conexión. Cuando la brida no siga HG/T 20592, envíe el estándar ANSI, ASME, DIN, EN, JIS u otro estándar aplicable junto con el plano dimensional relevante.

Las dimensiones útiles incluyen el diámetro exterior de la brida, el ancho total ensamblado, el diámetro exterior de la tubería, la proyección de pernos y tuercas, y las restricciones de instalación cercanas.


Aplicaciones industriales

Los protectores de brida de acero inoxidable se utilizan en entornos de tuberías industriales donde se requiere una protección externa duradera de la brida. Las consultas típicas de proyectos provienen de plantas de procesamiento químico, instalaciones farmacéuticas, sistemas de generación de energía y otras instalaciones de tuberías de proceso.

Para vapor, sal fundida u otras condiciones de servicio exigentes, proporcione el medio de proceso, la temperatura de funcionamiento y la presión con la consulta. La selección del material y la construcción del protector deben revisarse frente a las condiciones reales de servicio en lugar de asumirse solo por el nombre del producto.


Diferencia entre protectores de brida de acero inoxidable y protectores tipo banda

BSTFLEX también suministra Protectores de brida tipo banda de acero inoxidable. El diseño tipo banda rodea el perímetro de la brida mientras deja los lados más abiertos.

El producto descrito en esta página incluye paneles laterales alrededor de las aberturas de la tubería y, por lo tanto, proporciona una geometría de cubierta más cerrada. Estos productos deben seleccionarse de acuerdo con la cobertura requerida, el espacio de instalación disponible y las especificaciones del proyecto.


Instalación

La instalación debe realizarse solo cuando la conexión de la tubería esté en condiciones seguras y de acuerdo con los procedimientos de trabajo aprobados por el sitio.

  1. Abra el pestillo y gire el cuerpo del protector para abrirlo en la bisagra.
  2. Coloque el protector alrededor del conjunto de la brida.
  3. Compruebe el espacio libre alrededor de la tubería, los pernos, el aislamiento y el equipo cercano.
  4. Cierre el cuerpo del protector y asegure el pestillo de acero inoxidable.
  5. Confirme que la cubierta esté colocada correctamente y no interfiera con el equipo adyacente.

La cubierta no debe forzarse sobre una brida de tamaño incorrecto. Durante la inspección programada, verifique si el cuerpo, la bisagra y el pestillo presentan deformaciones, daños o corrosión antes de volver a utilizarlos.


Notas importantes de aplicación

Un protector de brida de acero inoxidable es una cubierta protectora externa. No es una abrazadera de reparación que retenga presión y no reemplaza la junta de la brida, los pernos ni los procedimientos de mantenimiento de la tubería.

Si la aplicación requiere específicamente difusión de rociado, supresión de neblina, construcción de malla interna o rendimiento verificado de escudo contra rociado, estos requisitos deben indicarse en la consulta. Una configuración de protector de brida con revestimiento de malla separada puede ser más adecuada según las especificaciones del proyecto.


Preguntas frecuentes

¿Qué información se necesita para fabricar un protector de brida de acero inoxidable personalizado?

Proporcione el estándar de la brida, el tamaño nominal, la designación de presión, el diámetro exterior de la brida, el ancho ensamblado, el diámetro exterior de la tubería y la cantidad requerida. Se recomiendan dibujos y fotografías para instalaciones no estándar.

¿Se pueden fabricar protectores de brida de acero inoxidable para bridas ANSI, DIN o JIS?

Sí, el tamaño personalizado puede revisarse cuando se suministran el estándar y las dimensiones correctos de la brida. Las dimensiones del protector deben confirmarse a partir de la conexión real o del dibujo de brida aprobado.

¿Son estos protectores iguales a los escudos contra rociado de brida de malla de acero inoxidable?

No. Este producto se define por su carcasa metálica de cobertura total formada. Los escudos contra rociado con revestimiento de malla incluyen una estructura de malla interna adicional y deben tratarse como una configuración de producto separada.

¿Son extraíbles los protectores de brida de acero inoxidable?

Sí. El cuerpo con bisagras y el cierre de pestillo permiten abrir y retirar el protector durante la inspección y el mantenimiento planificados.

¿Se puede usar el mismo protector en una válvula?

La protección de válvulas normalmente requiere una consideración separada del cuerpo de la válvula, las conexiones de brida, el mango o el actuador. Se pueden usar protectores de brida individuales en las conexiones de las válvulas, mientras que la protección completa de la válvula requiere un diseño dedicado.


Solicite una cotización de protector de brida de acero inoxidable personalizado

Envíe a BSTFLEX su dibujo de brida, estándar, tamaño, designación de presión y dimensiones medidas. Incluya el medio de proceso, la temperatura de funcionamiento, la presión, la cantidad requerida y cualquier requisito de material o documentación.

Para instalaciones no estándar, adjunte fotografías frontales y laterales que muestren la conexión completa y el equipo circundante.

Solicite una cotización para protectores de brida de acero inoxidable o envíe sus dibujos y especificaciones por correo electrónico a sales@pkfiresleeve.com.

enviar un mensaje

Si tiene preguntas o sugerencias, por favor déjenos un mensaje, ¡le responderemos lo antes posible!

Productos relacionados
Protectores de brida tipo banda de acero inoxidable
Los protectores de bridas tipo banda de acero inoxidable BSTFLEX son cubiertas metálicas extraíbles que se ajustan alrededor del perímetro exterior de las conexiones bridadas industriales. La construcción de lado abierto cuenta con una banda de acero inoxidable formada, pestañas en los bordes y un cierre de pestillo para su extracción durante el mantenimiento planificado. El diámetro del protector y el ancho de la banda se seleccionan para que coincidan con el conjunto de la brida y el espacio libre disponible. El grado del material y los requisitos de la aplicación se confirman durante la cotización. El dimensionamiento de referencia sigue las dimensiones de brida HG/T 20592, mientras que las solicitudes para otros estándares de bridas se revisan según los planos del cliente. Envíe las dimensiones de sus bridas, las condiciones de funcionamiento y la cantidad para obtener una cotización específica para su proyecto.

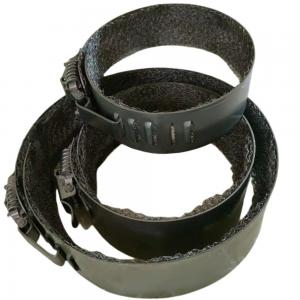

Protectores de brida de malla de acero inoxidable multicapa
