Cinta de junta para vidrio de estufa para ensamblaje OEM: ancho, grosor y función adhesiva

Un fabricante de estufas puede usar el mismo panel de visualización en varios diseños de puerta, pero necesitar una junta diferente para cada uno. El hueco del marco, los clips de sujeción y el recorrido de la cinta determinan el ajuste. Pedir una tira negra solo por su ancho deja sin resolver estos requisitos de montaje.

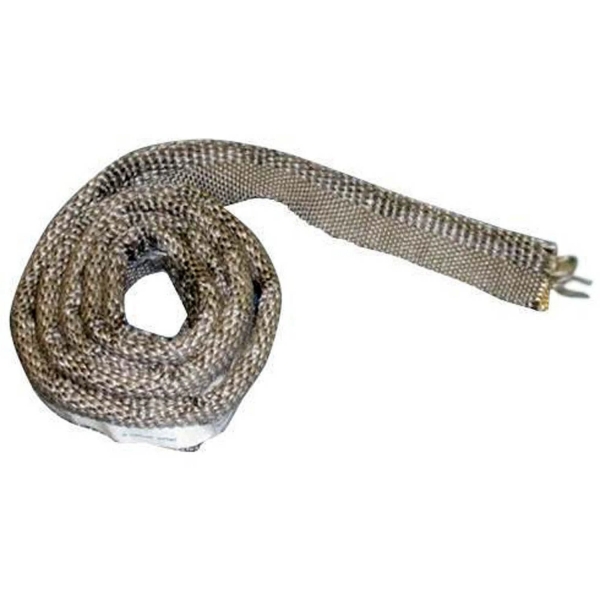

La cinta de sellado para vidrio de estufa es una tira textil plana que se utiliza en la unión entre el panel de visualización y su sistema de montaje. Su reverso autoadhesivo facilita la colocación de la tira durante el montaje; no debe considerarse que proporciona una fijación estructural permanente al panel.Para compras a fabricantes de equipos originales (OEM), especifique la cinta como parte del detalle de retención del vidrio, no como un reemplazo universal para todos los sellos del aparato.

BSTFLEXcinta adhesiva plana para vidrio de estufaProporciona un punto de partida para este tipo de consulta. Las dimensiones, los requisitos de soporte y las comprobaciones de homologación deben ajustarse al plano del aparato.

Localice la junta en el conjunto de vidrio.

Marque con precisión la ubicación de la cinta: contra una cara del panel, alrededor de un borde o entre una pieza de sujeción y el panel. Estas ubicaciones no requieren el mismo ancho ni la misma longitud de corte. Muestre el lado adhesivo en el dibujo de la sección para que el instalador sepa qué superficie recibirá el soporte.

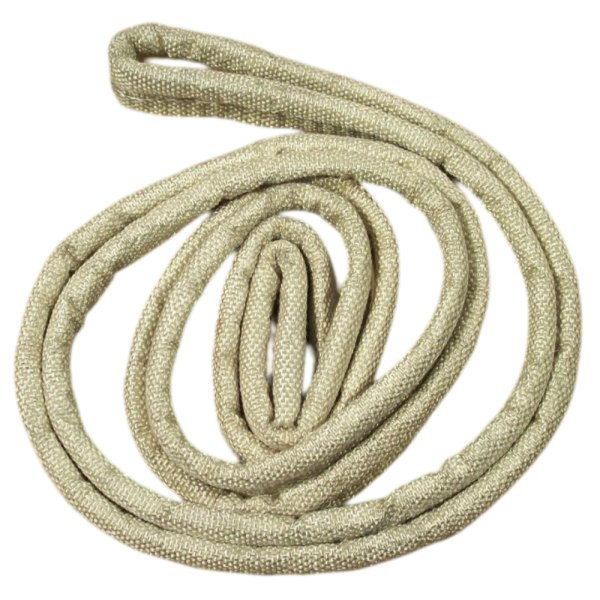

Mantenga este componente separado de la junta entre la puerta y el cuerpo de la estufa. Una cuerda redonda para la puerta, una cinta de sellado y una junta plana para la ventana de la estufa pueden tener funciones diferentes, incluso si las tres aparecen en el mismo catálogo de piezas. No combine sus especificaciones bajo un mismo número de pieza genérico para juntas.

Utilice el material del panel especificado para el aparato. En un conjunto de visualización vitrocerámica, el marco y el panel pueden reaccionar de forma diferente al calor. El diseño de montaje debe tener en cuenta este movimiento y las tolerancias de fabricación, evitando el contacto directo entre el panel y las piezas metálicas.

Seleccione el ancho a partir de la sección transversal, no del perímetro de la ventana.

El perímetro de la ventana ayuda a determinar la longitud del recorrido. No determina el ancho de la cinta. Comience marcando las superficies que debe cubrir la tela y las áreas que deben permanecer despejadas.

Para una tira colocada en una cara, verifique la banda de contacto disponible y su posición con respecto al soporte. Para una disposición de envoltura de borde aprobada, la cinta debe seguir el borde y proporcionar la cobertura requerida en las caras adyacentes. Confirme el ancho desarrollado en una muestra en lugar de seleccionarlo únicamente en función del grosor del panel.

Una tira más ancha no garantiza automáticamente una mayor seguridad. Puede extenderse más allá del asiento previsto, interferir con algún elemento de sujeción o invadir el área de visualización. Del mismo modo, una tira demasiado estrecha puede no cubrir parte de la banda de contacto especificada. Registre tanto el ancho de la cinta como su ubicación en el panel.

Tratar el espesor como parte de la tolerancia de ensamblaje.

En la revisión dimensional, incluya el espesor del panel, el hueco del marco, la posición del soporte y el espesor de la cinta instalada. Verifique las combinaciones permitidas en ambos extremos del rango de tolerancia, no solo un ensamblaje nominal que casualmente encaje bien.

Para un tejido suave, se requiere una condición de medición de espesor acordada. Pregunte si el valor indicado corresponde únicamente al tejido o a la cinta adhesiva terminada, y excluya el revestimiento removible del conjunto instalado. Registre el método de medición cuando el espesor sea una característica de aceptación.

Una junta más gruesa no sustituye la corrección del marco o del soporte. Una sujeción excesiva o irregular puede sobrecargar el panel de visualización. Siga las instrucciones de montaje del fabricante del panel y del aparato, incluyendo los límites de presión de contacto y de fijación. No existe un par de apriete universal para los tornillos, como se indica en la expresión "cinta de vidrio para estufa".

Asigne al PSA un trabajo definido en la línea de montaje.

El adhesivo sensible a la presión (PSA) permite mantener una tira alineada mientras se posiciona el panel y se instalan sus elementos de sujeción. Es necesario determinar cuánto tiempo se requiere esta función de posicionamiento en la secuencia de producción. Una muestra que permanece fija sobre una mesa horizontal podría no ser suficiente para resolver el problema de manipulación de un bastidor que se traslada entre estaciones de trabajo.

Pruebe la adherencia inicial sobre la superficie de contacto especificada, incluyendo cualquier recubrimiento o acabado aprobado. Confirme la preparación de la superficie y las condiciones de aplicación con los proveedores del adhesivo y los paneles. Durante una prueba en línea, verifique la extracción del revestimiento, la precisión del posicionamiento y si al retirarlo se deforma el tejido.

La capacidad de temperatura del tejido de fibra de vidrio y el límite de servicio del adhesivo sensible a la presión (PSA) son especificaciones independientes.La descripción de un material resistente a altas temperaturas no garantiza una adhesión duradera a dicha temperatura. Si el soporte solo sirve como ayuda para la instalación, el sistema de montaje aprobado debe mantener la junta y el panel en su lugar durante el funcionamiento.

No corrija una fijación débil añadiendo un cordón de cemento o silicona sin revisar alrededor del panel. Una unión rígida o demasiado restrictiva puede interferir con el comportamiento de montaje previsto. Cualquier sistema de unión adicional requiere aprobación para el diseño del panel y del aparato.

Coloca esquinas, uniones y áreas libres en el dibujo.

Indique el punto de inicio, el punto final y el tratamiento de cada esquina. Donde se unen tramos distintos, defina la junta en lugar de dejar que el instalador elija entre una junta a tope y una junta solapada. Una capa adicional modifica la estructura local y debe tenerse en cuenta en el montaje.

Cuando el plano del aparato aprobado incluya una abertura o paso de aire intencional, conserve dicha característica. No extienda la cinta adhesiva dentro de un área libre especificada solo para que la junta parezca continua. El plano debe distinguir una interrupción necesaria de un espacio no deseado.

Prepare las instrucciones de montaje inicial utilizando fotografías del detalle aprobado. Muestre la superficie adhesiva, el recorrido de la cinta, las juntas y la disposición de los elementos de sujeción. Incluya un método para manipular el panel sin dañar sus bordes; los daños ocultos en los bordes no se corrigen cubriéndolos con tela.

Convierta la muestra aprobada en una especificación de compra repetible.

A continuación se presenta un plan de control sugerido para una consulta de un fabricante de equipos originales (OEM). Seleccione las comprobaciones pertinentes para el aparato y acuerde sus métodos antes de autorizar el suministro repetido.

Conserve la documentación de la construcción aprobada junto con el registro de compra. Revalidar una estructura de hilo, acabado o adhesivo modificados es más fiable que asumir que otra tira negra con las mismas dimensiones nominales es equivalente. Para piezas de repuesto empaquetadas, vincule el material a la revisión de ensamblaje correspondiente en lugar de describirlo como universalmente compatible.

Solicitar cinta de sellado para vidrio de estufa para producción OEM

La página del producto BSTFLEX actual muestra anchos de 12 mm y 20 mm con un espesor nominal de 1 mm, además de consultas sobre anchos y longitudes personalizados. Estas son referencias de suministro publicadas, no una recomendación para todos los paneles de estufa. Confirme las dimensiones requeridas y la construcción disponible al solicitar un presupuesto.

Envíe el plano del panel de visualización y la sección de retención, el recorrido de la cinta, las dimensiones requeridas, las condiciones de exposición normales y máximas, la demanda anual y la cantidad del pedido. Indique si el adhesivo sensible a la presión (PSA) se requiere únicamente para el posicionamiento del ensamblaje o si debe cumplir con una función de adhesión definida por separado.
