Protectores de brida de acero inoxidable: dimensionamiento, paneles laterales y holgura de instalación

Un protector de brida puede ajustarse a una conexión y aun así ser difícil de instalar o quitar. El cuerpo puede no chocar con la brida, pero un panel lateral puede tocar un montante saliente, un pestillo puede quedar frente a un soporte de tubería o la sección articulada puede chocar con una pared antes de abrirse lo suficiente.

Para dimensionar los protectores de brida de acero inoxidable, registre las dimensiones de la brida ensamblada, el perfil que pasa a través de cada abertura del panel lateral y el espacio necesario para colocar, cerrar, abrir y quitar la cubierta.El tamaño nominal de la tubería es un punto de partida, no una especificación completa de la protección.

BSTFLEXProtectores de brida de acero inoxidableUtilice una carcasa metálica con paneles laterales anulares, una abertura con bisagra y un cierre de pestillo. La siguiente lista de verificación de medidas está destinada a la revisión de presupuestos y planos; las dimensiones y holguras finales de fabricación requieren confirmación para el conjunto seleccionado.

Comience con la conexión de brida completa

Antes de tomar las dimensiones, identifique la norma de la brida, el tamaño nominal, la designación de presión y el tipo de conexión. Incluya la designación exacta de la norma en lugar de describir la conexión únicamente como una brida americana, europea o japonesa.

BSTFLEX utiliza las dimensiones de brida HG/T 20592 como referencia para el dimensionamiento. Se pueden consultar otras normas de brida en los planos correspondientes y con las medidas de instalación. La designación de presión de la brida identifica la conexión de la tubería; no establece una clasificación de presión para la protección externa.

Mida la conexión en su estado ensamblado, con las tuercas, arandelas y espárragos colocados. Anote cualquier espaciador, adaptador o conexión de instrumentos entre las bridas. Marque las características que difieran del plano de referencia en lugar de asumir que las dimensiones estándar de la brida describen toda la instalación.

Medidas que deben incluirse en una consulta sobre protectores de brida

Utilice milímetros o pulgadas de forma consistente y marque los puntos de medición en un croquis. En particular, distinga el ancho del par de bridas del espacio total que ocupan sus elementos de fijación.

Estas son medidas de conexión, no dimensiones finales de la protección. El diámetro exterior de la brida no es el mismo que el diámetro exterior de la protección, y el ancho de montaje medido no debe convertirse automáticamente en el espacio final entre los paneles laterales.

Los paneles laterales necesitan su propia verificación dimensional.

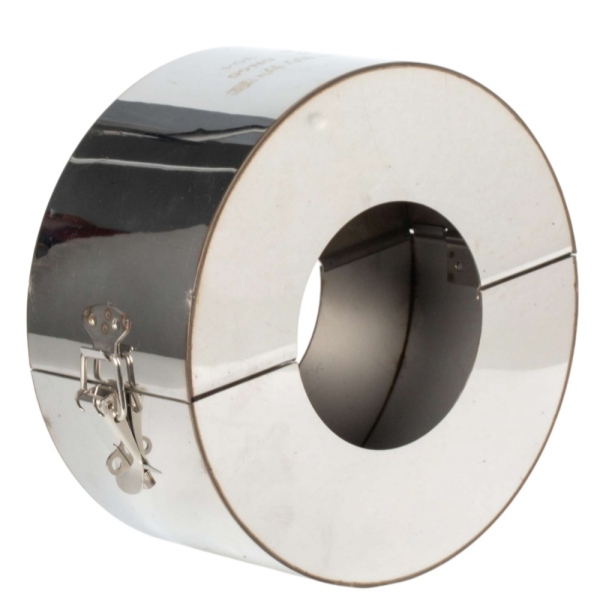

Los paneles laterales anulares son las secciones en forma de anillo que rodean las aberturas de las tuberías. Se extienden hacia el interior desde la carcasa exterior, por lo que su posición debe verificarse teniendo en cuenta elementos que una banda abierta no cubriría.

Compruebe cada extremo por separado. Un tubo recto en un lado y un cuerpo de válvula o un cubo de brida en el otro pueden presentar perfiles diferentes. Registre el diámetro en la ubicación propuesta para el panel lateral, no simplemente en la sección de tubería expuesta más cercana y conveniente.

Identifique también dónde termina el aislamiento o revestimiento. Indique si permanecerá fuera de la protección, si pasará a través de una abertura o si se retirará según el plan de instalación acordado. No deje esa decisión en manos del instalador una vez fabricada la cubierta.

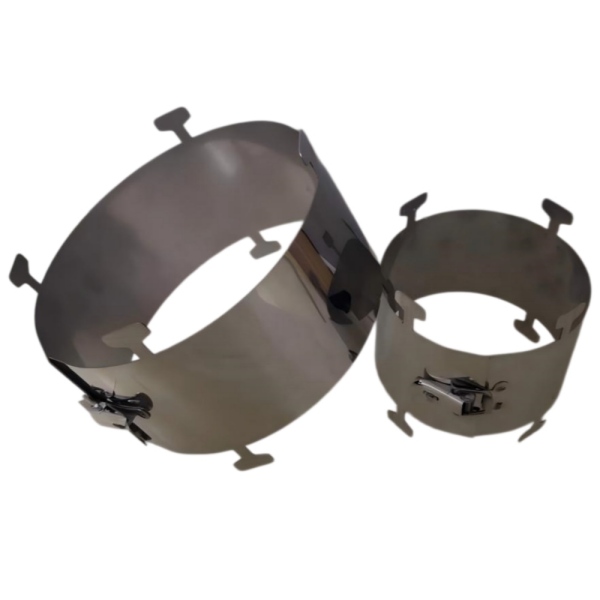

Para una alternativa de lados abiertos, compare la construcción deprotectores de brida tipo banda de acero inoxidableLos paneles laterales modifican la geometría de cobertura y los requisitos de ajuste; su sola presencia no demuestra un mayor nivel de protección contra salpicaduras ni un cierre hermético a la presión.

Compruebe tres tipos diferentes de espacio libre para la instalación.

Espacio alrededor del guardia cerrado

Revise el contorno externo máximo del conjunto propuesto, incluyendo la bisagra y el pestillo. Un diámetro que quepa entre dos tuberías podría dejar espacio insuficiente para el mecanismo de cierre. Indique la orientación prevista con respecto a los equipos cercanos.

Espacio para accionar el pestillo y abrir la carcasa.

Compruebe el acceso para la mano del operario y el movimiento del pestillo, así como el recorrido de la sección articulada. Un hueco junto a una tapa cerrada no siempre garantiza que haya espacio suficiente para abrirla. Si la orientación está restringida, marque en el dibujo el lado de la bisagra y el lado del pestillo.

Espacio para colocar y quitar el protector.

Considere el recorrido que sigue la carcasa abierta hasta la conexión y cómo se retira. Incluya los soportes fijos, las válvulas adyacentes y cualquier equipo que no pueda moverse durante el mantenimiento rutinario. Para una conexión de válvula, revise el movimiento de la manija o el actuador por separado del movimiento de apertura de la protección.

Como ejemplo de diseño, dos conjuntos de bridas idénticos pueden requerir orientaciones de protección diferentes cuando uno se encuentra junto a una pared. Las dimensiones de la conexión pueden ser idénticas, pero el espacio de apertura práctico no lo es. Por ello, una fotografía de la brida en primer plano debe ir acompañada de una vista más amplia.

Mantenga las dimensiones medidas separadas de los márgenes de diseño.

Indique las dimensiones tal como se midieron, en lugar de añadir un margen indefinido a cada valor. El proveedor necesita saber qué cifras describen la conexión y cuáles describen la cubierta final solicitada.

Para instalaciones en caliente, registre si se tomaron mediciones con el sistema frío e indique las condiciones de funcionamiento. Identifique cualquier movimiento previsto que el ingeniero del proyecto requiera que el diseño de la protección contemple. La selección de materiales, el ajuste, las tolerancias de fabricación y el acceso para la instalación deben revisarse conjuntamente.

Una abertura de tubería más ancha o una carcasa más grande no siempre es la mejor solución. Modifica la cobertura y el posicionamiento de la protección. En lugar de agrandar las aberturas o forzar el pestillo durante la instalación, determine las holguras necesarias en el plano.

Envíe fotografías que expliquen la instalación.

Una vista frontal debe mostrar el perímetro de la brida y la posición de la tubería. Una vista lateral debe mostrar el ancho ensamblado, las proyecciones de los pernos y la ubicación propuesta para los paneles laterales. Una vista más amplia debe mostrar los soportes, el equipo adyacente y la ruta para abrir y retirar la carcasa.

Etiquete las fotografías con el número de conexión que aparece en la hoja de dimensiones. Añada anotaciones con medidas cuando el acceso sea limitado; las fotografías sin dimensiones no deben considerarse dibujos a escala.

Para proyectos con bridas de diferentes tamaños, utilice una línea de programación para cada conexión y condición de instalación. Registre la cantidad, los requisitos de material y la revisión del plano junto con las medidas. El simple hecho de que los tamaños de tubería coincidan no justifica agrupar todas las protecciones bajo un mismo tamaño.

Analizar el ajuste y la función protectora por separado.

Una carcasa del tamaño adecuado debe cumplir con la función de protección prevista. Indique el medio del proceso, las condiciones normales y máximas de funcionamiento, la cobertura requerida y cualquier requisito de rendimiento o documentación específico del proyecto.

Cuando se requiera una malla interna, especifique explícitamente dicha construcción.protector de brida de malla de acero inoxidable multicapaLa configuración incluye un componente de malla interna que debe considerarse junto con la banda y el cierre circundantes. No debe asumirse que está presente en todas las cubiertas de acero inoxidable.

Una protección externa no repara una junta con fugas ni sustituye la integridad de la conexión atornillada. Cualquier disposición de inspección, drenaje o ventilación requerida por el diseño aprobado debe mantenerse según lo especificado.

Confirme el acceso antes de que se acepte al guardia.

Al revisar los planos, verifique el ajuste interno, las aberturas de los paneles laterales, las dimensiones externas y la orientación prevista de las bisagras y los pestillos. Incluya el acceso necesario para el montaje y desmontaje, no solo una vista del producto cerrado.

Las mediciones físicas, el montaje y el desmontaje deben ser realizados por personal autorizado, siguiendo los procedimientos de trabajo seguros de la planta, y controlando la presión, la temperatura y otras energías peligrosas según sea necesario. No se acerque a una fuga activa para medir una conexión o ajustar una protección.

En la fase de montaje aprobada, compruebe que la carcasa cierre sin forzarla y que los paneles laterales no interfieran con los elementos de fijación ni con los equipos circundantes. Si no se ajusta correctamente, debe devolverse para su revisión, no corregirse doblando la carcasa ni cortando las aberturas en obra.

Preguntas frecuentes sobre el dimensionamiento de los protectores de brida

¿Se puede encargar una protección basándose únicamente en el tamaño nominal de la tubería?

No se requiere una revisión completa del dimensionamiento. Incluya la norma de la brida, la designación de presión, las dimensiones ensambladas, las proyecciones de los sujetadores y las restricciones de instalación. Estos datos identifican tanto la conexión como el espacio disponible a su alrededor.

¿Cuánto espacio libre se debe dejar alrededor de las aberturas de las tuberías?

Esta guía no establece una holgura universal. Indique el perfil real de cada abertura, las condiciones de servicio y los requisitos de movimiento. Las aberturas terminadas y sus tolerancias deben confirmarse en el plano de protección aprobado.

¿Qué ocurre si la carrocería encaja pero los paneles laterales tocan los pernos?

Verifique nuevamente el ancho axial y las proyecciones que se muestran en el dibujo. Aumentar el diámetro del cuerpo por sí solo no resuelve la interferencia axial. Envíe la obstrucción medida para su revisión antes de instalar o modificar la cubierta.

Solicite un presupuesto para protectores de bridas basado en planos.

Envíe a BSTFLEX el estándar de su brida, el tamaño nominal, la designación de presión, las dimensiones de conexión medidas y fotografías de la instalación. Incluya el fluido del proceso, la temperatura, la presión con sus unidades, el grado de acero inoxidable requerido y la cantidad.

Revisar elDetalles del producto: Protectores de brida de acero inoxidableo compare otras configuraciones en nuestroCubiertas protectoras para bridas y válvulasrango.

Envíe el plano de su brida y los requisitos de espacio libre para obtener un presupuesto.Para pedidos repetidos, incluya el número de plano previamente aprobado e indique cualquier cambio en la conexión o en el equipo circundante.
