En una construcción de renacuajo, la cuerda forma el núcleo interno compresible. El textil exterior envuelve dicho núcleo para crear el bulbo de sellado, mientras que una cola de tela extendida proporciona un área de montaje dedicada.
Esta distinción es importante al buscar sellos de repuesto para puertas de hornos industriales, paneles de acceso a hogares, calderas, hornos de cocción y equipos de procesamiento térmico. Pedir solo con las palabras "cuerda de fibra de vidrio" o "cordón de junta" puede dar lugar a un perfil completamente diferente al sello original.

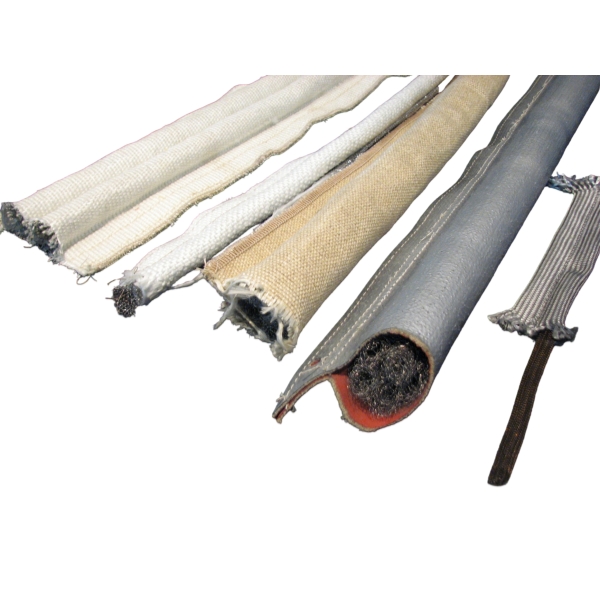

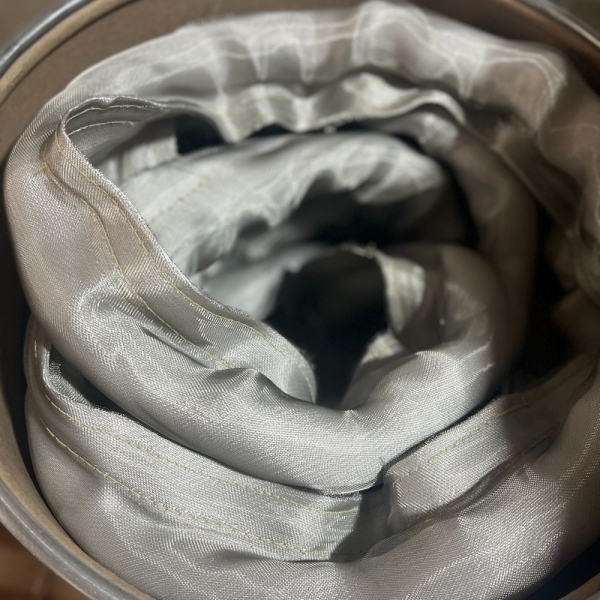

BSTFLEX fabrica juntas de renacuajo y sellos de renacuajo personalizados con diferentes cubiertas textiles, núcleos de fibra y construcciones de núcleo metálico para aplicaciones de OEM y de repuesto.

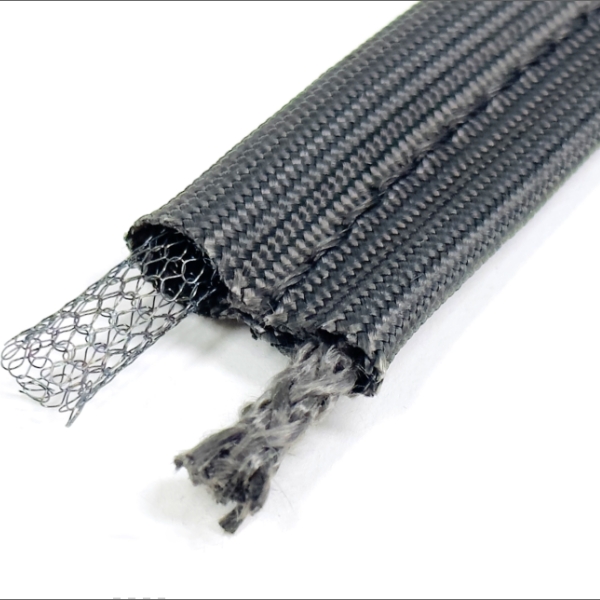

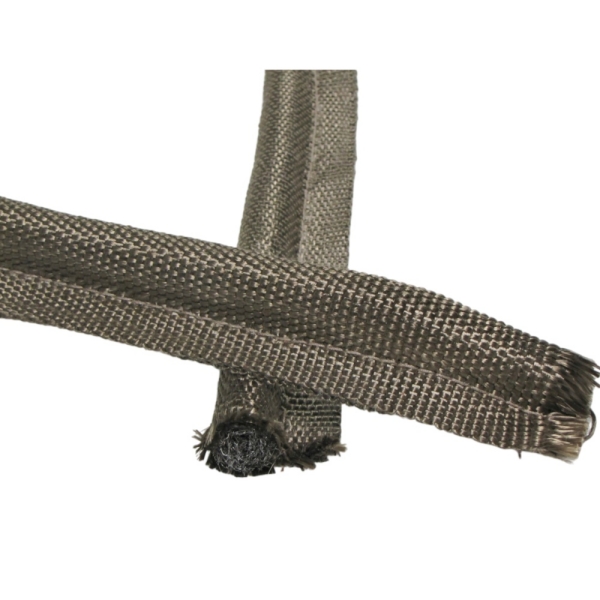

Una junta de renacuajo con núcleo de cuerda contiene una cuerda textil flexible dentro de la sección del bulbo de la junta.
La cuerda realiza una función diferente a la de la cubierta exterior:
| Componente | Función |
|---|---|
| Exterior Cubierta | Forma la superficie textil externa y envuelve el alma. |
| Alma de la cuerda | Proporciona el cuerpo interno, la compresión y el soporte para el bulbo. |
| Bulbo | Crea el área de sellado por compresión principal. |
| Cola | Proporciona la sección de montaje para la retención mecánica. |
La cuerda en sí puede estar trenzada, torcida, de punto o producida utilizando otra construcción de fibra dependiendo de la aplicación y la especificación de fabricación.
Por esta razón, «núcleo de cuerda» es más preciso que simplemente indicar «núcleo de fibra» cuando la construcción interna se fabrica en realidad como una cuerda.
Una junta de cuerda estándar y una junta de renacuajo con núcleo de cuerda pueden utilizar fibras similares, pero su geometría y sus métodos de instalación son diferentes.
| Característica | Núcleo de cuerdaJunta de renacuajo | Junta de cuerda estándar |
|---|---|---|
| Perfil | Bulbo más cola de montaje integrada | Cuerda redonda, cuadrada o rectangular |
| Núcleo | La cuerda está encerrada dentro del bulbo | La cuerda en sí es el sello acabado |
| Montaje | La cola se puede retener mecánicamente | Normalmente se instala directamente en un canal, ranura o junta |
| Zona de compresión | Definido por el perfil del bulbo | Definido por la sección transversal de la cuerda |
| Uso típico | Puertas, paneles de acceso y cubiertas extraíbles | Ranuras, canales, puertas de estufas, bridas y juntas generales |
Si el equipo original utiliza una cola de tejido plano unida a un bulbo de sellado redondeado, normalmente debe especificarse como una junta de renacuajo en lugar de como una cuerda de junta suelta.
Una junta de renacuajo con núcleo de cuerda de fibra de vidrio utiliza cuerda de fibra de vidrio dentro del bulbo de sellado.
Esta construcción proporciona una estructura interna no metálica con una flexibilidad y compresibilidad útiles. El comportamiento exacto depende del diámetro de la cuerda, la construcción de la fibra, la densidad y la forma en que la cubierta exterior se cose alrededor del núcleo.
Se puede considerar el núcleo de cuerda de fibra de vidrio cuando la junta necesita:
BSTFLEX ya utiliza un núcleo de cuerda de fibra de vidrio en la Junta de renacuajo con núcleo de fibra de vidrio y cubierta de fibra de vidrio recubierta de PTFE . En esta construcción, la cuerda forma el bulbo interno mientras que la fibra de vidrio recubierta de PTFE forma la superficie de trabajo expuesta.
Estos términos no deben considerarse automáticamente idénticos.
Un núcleo de fibra de vidrio describe la familia del material, pero puede no indicarle al comprador cómo se produce la estructura interna. Un núcleo de cuerda de fibra de vidrio indica específicamente que el bulbo contiene una construcción en forma de cuerda.
Para trabajos de reemplazo, pregunte:
Estos detalles pueden influir en la fuerza de cierre y el comportamiento de compresión incluso cuando dos bulbos terminados tienen dimensiones exteriores similares.
Una junta de renacuajo con núcleo de cuerda de síliceutiliza una cuerda a base de sílice dentro del bulbo.
Este tipo de núcleo se puede considerar para aplicaciones que requieren una construcción de fibra a mayor temperatura que la fibra de vidrio convencional, siempre que la cubierta completa de la junta, las costuras y otros componentes también sean adecuados para el entorno operativo.
La cuerda de sílice se puede combinar con una cubierta adecuada para altas temperaturas según las condiciones térmicas y mecánicas requeridas.
Al especificar este tipo de junta, no asuma que un núcleo de sílice hace automáticamente que la junta completa sea adecuada para la temperatura máxima publicada de la fibra de sílice virgen. El conjunto final debe evaluarse como un sistema.
Una junta de renacuajo con núcleo de cuerda cerámica utiliza una cuerda de fibra cerámica de alta temperatura dentro del bulbo.
Se puede considerar para aplicaciones exigentes de hornos y tratamientos térmicos en las que el núcleo en sí debe estar hecho de un material de fibra de alta temperatura.
Los detalles importantes de las especificaciones incluyen:
No describa cada núcleo de fibra cerámica como un núcleo de cuerda cerámica a menos que el componente interno esté realmente fabricado en forma de cuerda.
Las construcciones con núcleo de cuerda y con núcleo de malla metálica satisfacen diferentes requisitos mecánicos.
| Característica | Núcleo de cuerdaNúcleo de cuerda | Núcleo de malla metálica |
|---|---|---|
| Material interno | Fibra de vidrio, sílice, cerámica u otra cuerda textil | Malla de acero inoxidable o Inconel |
| Contenido metálico | Normalmente no metálico a menos que la cuerda esté reforzada | Metálico |
| Compresión | Depende en gran medida de la densidad y la construcción de la cuerda | Depende de la densidad de la malla, el tamaño del alambre y la geometría del núcleo |
| Soporte mecánico | Proporcionado por la cuerda de fibra | Proporcionado por la estructura de malla metálica |
| Motivo de selección | Construcción de bulbo flexible a base de fibra | Refuerzo metálico y resistencia específica para la aplicación |
BSTFLEX también fabrica juntas de renacuajo con núcleo de acero inoxidable y juntas de renacuajo con núcleo hueco de acero inoxidable para aplicaciones en las que se prefiere un núcleo metálico.
El nombre del material por sí solo no determina cómo se comporta un bulbo con núcleo de cuerda.
Una cuerda de construcción holgada puede deformarse de manera diferente a una cuerda trenzada densa del mismo diámetro nominal. La cubierta textil circundante también influye en el bulbo terminado porque limita la expansión y controla el perfil final.
Para aplicaciones OEM, las variables importantes pueden incluir:
Si la fuerza de compresión es fundamental, evalúe la junta terminada en lugar de depender únicamente de la especificación de la cuerda interna.
El diámetro de la cuerda no es necesariamente el mismo que el diámetro exterior final del bulbo de renacuajo.
La cubierta exterior, los pliegues, las costuras y el método de construcción contribuyen a las dimensiones finales de la junta.
Por lo tanto, una especificación de tamaño completa debe incluir:
| Dimensión | Qué especificar |
|---|---|
| Diámetro del alma | Diámetro nominal de la cuerda dentro del bulbo, cuando se conozca |
| Altura del bulbo | Altura exterior libre en la dirección de compresión |
| Ancho del bulbo | Ancho exterior libre a través del bulbo |
| Ancho de la cola | Ancho de montaje medido desde puntos de referencia definidos |
| Grosor de la cola | Grosor textil acabado en la sección retenida |
| Ancho total | Ancho total de la sección transversal de la junta terminada |
| Longitud terminada | Longitud de corte requerida o perímetro terminado |
Esta distinción es especialmente importante al reemplazar una junta existente.
Por ejemplo, una cuerda puede asentarse dentro de varias capas de tela, haciendo que el bulbo exterior terminado sea más grande que el diámetro nominal de la cuerda. Un bulbo desgastado también puede parecer más pequeño después de una compresión a largo plazo.
Al preparar una RFQ de reemplazo, identifique si la dimensión se refiere a:
No utilice estas dimensiones indistintamente.
Una junta usada debe tratarse como evidencia de referencia más que como una representación perfecta del perfil nuevo original.
Antes de seleccionar el repuesto, registre:
Si el núcleo de cuerda viejo se ha comprimido permanentemente, coincidir con su tamaño actual puede producir un repuesto demasiado pequeño.
Un núcleo textil blanco o blanquecino puede ser de fibra de vidrio, sílice, fibra cerámica u otro material. La inspección visual por sí sola no es suficiente para confirmar la composición de la fibra o la capacidad de temperatura.
Utilice la especificación técnica original cuando esté disponible. Si se desconoce la construcción original, proporcione las condiciones de la aplicación y marque el material como desconocido en lugar de asignar una especificación supuesta.
Las juntas de renacuajo con núcleo de cuerda son útiles alrededor de las puertas de los hornos industriales donde un bulbo flexible necesita mantener el contacto alrededor del perímetro mientras la cola permanece retenida mecánicamente.
Las consideraciones típicas incluyen:
El núcleo de cuerda de fibra de vidrio puede ser una opción práctica cuando la temperatura y las condiciones mecánicas se adaptan a una construcción a base de fibra.
Para hornos y estufas, se debe determinar la temperatura real en la ubicación de la junta antes de elegir una cuerda de fibra de vidrio, sílice o cerámica.
Un material de núcleo de alta temperatura no soluciona automáticamente los problemas causados por:
La cubierta, el núcleo, el cosido y el sistema de montaje deben revisarse en conjunto.
Las puertas de acceso a calderas y los paneles de inspección también pueden utilizar juntas de bulbo y cola cuando el diseño del equipo requiere una junta perimétrica compresible con una cola retenida mecánicamente.
Para estas aplicaciones, proporcione la temperatura de operación, las condiciones de presión, la geometría de la puerta y cualquier requisito de fuga con la solicitud de cotización.
Una junta textil en forma de renacuajo no debe describirse automáticamente como resistente a la presión o estanca al gas sin una validación adecuada del sistema.
Se puede preferir un núcleo de cuerda cuando el diseño requiere una estructura interna flexible a base de telares sin una malla metálica.
Un núcleo metálico hueco puede ser más adecuado cuando se requiere una estructura metálica de centro abierto y diferentes características de recuperación.
La decisión debe basarse en los requisitos reales de compresión y fuerza de cierre en lugar de asumir que una construcción es universalmente más blanda o mejor.
Para proyectos de fabricantes de equipos originales (OEM) y repuestos, BSTFLEX puede evaluar diferentes combinaciones de:
La fabricación a medida puede comenzar a partir de un dibujo de sección transversal, una especificación dimensional o una muestra existente.
Para obtener más opciones de desarrollo de OEM, revise la página BSTFLEX Custom Tadpole Gasket Manufacturer .
| Elemento de RFQ | Información necesaria |
|---|---|
| Equipo | Horno industrial, horno de fundición, horno de cerámica, caldera, conducto, registrador u otra aplicación |
| Cubierta | Fibra de vidrio, sílice, cerámica, fibra de vidrio recubierta o desconocido |
| Núcleo de cuerda | Fibra de vidrio, sílice, cerámica o desconocido |
| Construcción del núcleo | Trenzado, retorcido, de punto o desconocido |
| Diámetro del núcleo | Diámetro nominal de la cuerda si se conoce |
| Tamaño del bulbo | Altura y ancho del bulbo acabado |
| Cola | Ancho, grosor y disposición de montaje |
| Holgura | Holgura de sellado cerrada y variación alrededor del perímetro |
| Temperatura | Temperatura continua y máxima en la ubicación de la junta |
| Longitud | Longitud de corte o dimensiones del perímetro terminado |
| Cantidad | Cantidad de prototipo y producción |
| Referencia | Plano, fotografías o muestra de junta existente |
El término generalmente se refiere a una junta tipo renacuajo que utiliza un núcleo en forma de cuerda dentro de su bulbo compresible. La junta terminada aún incluye una cubierta textil y una cola de montaje, por lo que es diferente de una cuerda para junta suelta ordinaria.
Según la construcción requerida, los núcleos de cuerda pueden incluir fibra de vidrio, sílice o fibra cerámica. El material correcto depende de la temperatura de funcionamiento, los requisitos de compresión y el diseño completo de la junta.
No necesariamente. La fibra de vidrio puede referirse a la cubierta exterior, al núcleo interno o a ambos. La solicitud de cotización (RFQ) debe identificar la cubierta y el núcleo por separado.
Se puede utilizar un núcleo de malla metálica en algunos diseños, pero no debe tratarse automáticamente como un sustituto directo. Las dos construcciones pueden tener diferentes características de compresión, recuperación y mecánicas.
Registre la altura y el ancho del bulbo terminado, las dimensiones de la cola, el ancho del perfil general y el espacio instalado. Si conoce el diámetro de la cuerda, regístrelo por separado del diámetro del bulbo terminado.
Sí. El material de la cuerda, las dimensiones del bulbo, el ancho de la cola, la construcción de la cubierta y la longitud terminada se pueden evaluar según planos, muestras y requisitos de la aplicación.
BSTFLEX fabrica de forma personalizada juntas tipo renacuajo con núcleo de cuerda, sellos tipo renacuajo y perfiles de juntas para altas temperaturas para equipos industriales.
Para una aplicación existente, envíe la sección transversal de la junta, las dimensiones del bulbo y de la cola, el espacio cerrado, la temperatura de trabajo y la información de la muestra disponible.
Para equipos OEM nuevos, proporcione el plano de la unión, el espacio de compresión requerido, la preferencia de cubierta, el material del núcleo de cuerda y la cantidad proyectada.
