Cubierta de tela cerámica Núcleo cerámico Junta Tadpole

ElCubierta de tela cerámica Núcleo cerámico Junta TadpoleEs una solución de sellado de alta temperatura diseñada para equipos térmicos donde las juntas convencionales de caucho, plástico o textiles estándar no ofrecen suficiente resistencia al calor. Combina una cubierta exterior de tejido cerámico resistente al calor con un núcleo interno de base cerámica para crear un perfil de sellado flexible para puertas, paneles, aberturas de acceso y otras juntas de alta temperatura.

La característica construcción de bulbo y cola permite comprimir la junta contra una superficie de contacto, mientras que la cola adjunta facilita su instalación. Según el diseño del equipo, la cola puede fijarse mecánicamente o integrarse en un canal de retención. BSTFLEX fabrica juntas con diámetros, longitudes, perfiles, estructuras de núcleo y configuraciones de fijación personalizadas para aplicaciones OEM y de reemplazo.

Construcción del producto

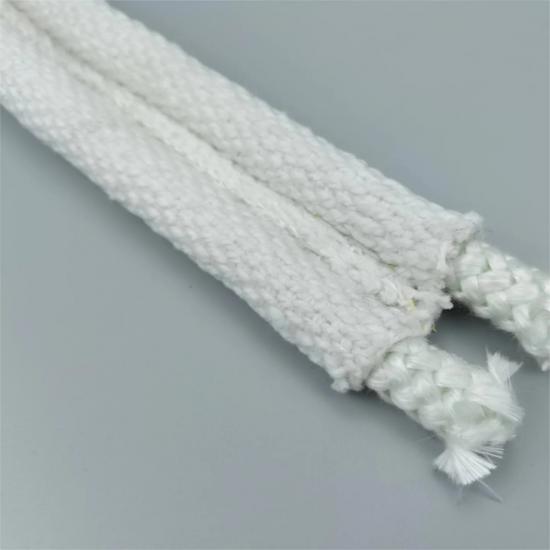

Esta junta cerámica tipo renacuajo está diseñada como un conjunto de sellado multicomponente, en lugar de una simple tira de tela. El tejido cerámico exterior protege la estructura interna de la exposición directa a la fuente de calor, mientras que el núcleo cerámico proporciona el cuerpo necesario para formar y mantener el perfil de sellado.

Cómo funciona la junta de núcleo cerámico Tadpole

Una junta tipo renacuajo utiliza una sección de sellado redondeada conectada a una cola de montaje plana o extendida. Cuando la puerta o el panel del equipo se cierra, la sección bulbosa se comprime contra la superficie de contacto. Esta compresión controlada ayuda a sellar la junta y reduce el paso de gases calientes, calor, polvo y otros fluidos del proceso a través de la abertura.

A diferencia de una junta plana, que depende principalmente del contacto superficial, el perfil bulboso permite cierto grado de movimiento e irregularidad entre dos componentes. Esto hace que el diseño sea especialmente útil para puertas térmicas y paneles de acceso que se abren y cierran repetidamente.

Cubierta de tejido cerámico para sellado a alta temperatura

La cubierta de tejido cerámico se selecciona para aplicaciones donde la superficie de la junta está expuesta a cargas térmicas considerables. Las estructuras textiles cerámicas son adecuadas para entornos exigentes de protección térmica y sellado, y pueden mantener su función a temperaturas muy superiores al rango práctico de los materiales de juntas orgánicas convencionales.

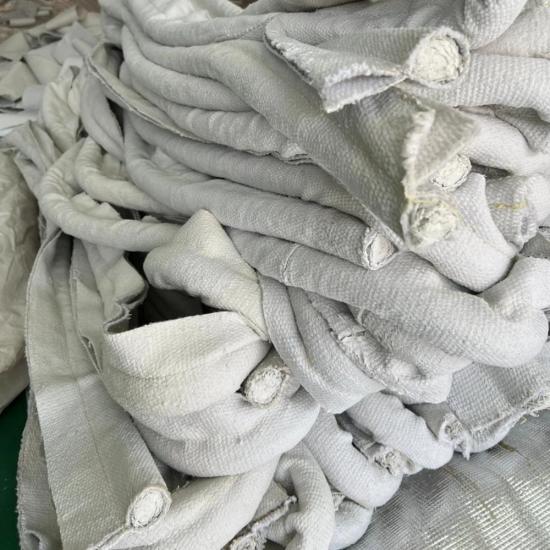

La confección del tejido también proporciona la flexibilidad necesaria cuando la junta debe adaptarse a un marco de puerta curvo, un perímetro irregular o una superficie metálica fabricada. La junta terminada se puede producir en longitudes continuas, secciones conformadas o conjuntos personalizados según la geometría del equipo.

Núcleo cerámico para puertas de equipos térmicos

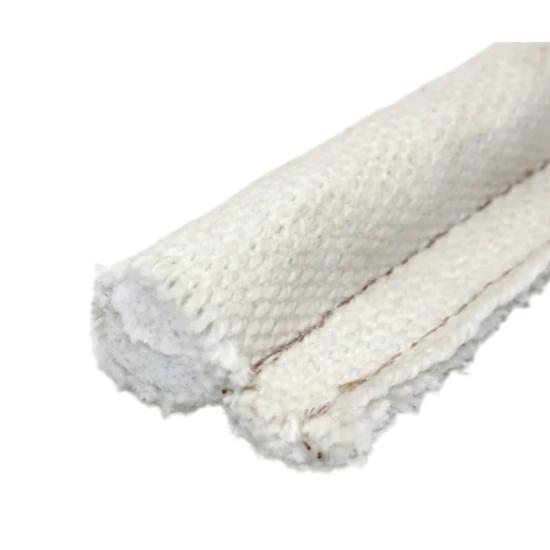

El núcleo cerámico confiere a la junta tipo renacuajo su característico perfil de sellado redondeado. Proporciona el volumen necesario para la compresión, manteniendo al mismo tiempo una estructura interna ligera y no metálica.

Un núcleo cerámico puede resultar ventajoso en equipos donde la junta debe soportar altas temperaturas sin introducir un núcleo metálico en el perfil de sellado. La densidad, el diámetro, la flexibilidad y la construcción del núcleo se pueden seleccionar según las características de compresión requeridas y el espacio de instalación disponible.

Ventajas clave

• Diseñado para entornos de sellado de alta temperatura.
• Cubierta exterior de tejido cerámico para exposición térmica exigente.
• El núcleo cerámico proporciona una estructura de sellado ligera y no metálica.
• El perfil bulboso favorece el sellado por compresión alrededor de puertas y paneles.
• La construcción flexible puede adaptarse a superficies de equipos curvas e irregulares.
• Adecuado para la apertura y el cierre repetidos de puertas de equipos térmicos.
• Se pueden fabricar con diámetros, longitudes y perfiles personalizados.
• Disponible para equipos OEM y para cubrir las necesidades de juntas de repuesto.
• Adecuado para hornos industriales, estufas, hornos de cerámica y otros sistemas térmicos.

Opciones de juntas de tela cerámica personalizadas para renacuajos

Los equipos industriales rara vez utilizan una única junta de tamaño universal. BSTFLEX fabrica juntas de tejido cerámico tipo renacuajo según las dimensiones y los requisitos de instalación de cada aplicación.

Aplicaciones de las juntas cerámicas tipo renacuajo

Los sellos de núcleo cerámico tipo renacuajo se suelen considerar para equipos industriales en los que un sello perimetral flexible debe funcionar cerca de zonas de alta temperatura. Las aplicaciones típicas incluyen:

• Puertas de hornos industriales
• recintos para hornos de tratamiento térmico
• Puertas de hornos industriales
• Puertas del horno y paneles de acceso
• Equipos de procesamiento térmico
• Puertas de inspección de alta temperatura
• Paneles de acceso a los equipos de combustión
• Equipos revestidos de material refractario
• Sistemas de secado y curado
• Cajas térmicas OEM personalizadas

Sellado de puertas de hornos y de hornos de secado

Las puertas de los hornos y estufas presentan un entorno de sellado particularmente exigente. La junta puede estar expuesta a temperaturas elevadas, ciclos térmicos repetidos, compresión por el mecanismo de cierre y movimientos causados ​​por la expansión y contracción de la estructura metálica circundante.

La sección bulbosa de una junta cerámica tipo renacuajo se coloca a lo largo del perímetro de sellado, mientras que el extremo se fija a la puerta o al marco. Al cerrarse la puerta, el bulbo se comprime para hacer contacto con la superficie opuesta. Su perfil flexible permite adaptarse a pequeños cambios de alineación que pueden producirse durante el funcionamiento térmico.

Junta para puerta de horno industrial

Para hornos industriales, la junta se puede configurar alrededor del perímetro de una puerta abatible, elevable, corredera o desmontable. La cubierta de tejido cerámico proporciona una superficie textil resistente al calor, mientras que el núcleo cerámico mantiene la forma del bulbo de sellado.

Para proyectos OEM, BSTFLEX puede trabajar a partir de planos, muestras, fotografías con dimensiones o especificaciones de juntas existentes para desarrollar un perfil que se ajuste a sus necesidades.

Junta Tadpole, sello Tadpole y cinta Tadpole

Diferentes industrias y proveedores utilizan varios nombres para este tipo de junta flexible de alta temperatura.Junta Tadpole,foca renacuajo,cinta de renacuajo, ycinta de juntas de renacuajopuede referirse a construcciones de sellado similares de bulbo y cola.

La terminología utilizada para un producto específico suele depender de su aplicación y método de fijación. Para búsquedas de proveedores e ingeniería, BSTFLEX puede suministrar juntas de estanqueidad de tejido cerámico tipo renacuajo utilizando la terminología empleada en los planos, especificaciones o documentación de mantenimiento del cliente.

Información técnica

La temperatura de funcionamiento real debe evaluarse junto con el tiempo de exposición, la atmósfera, la compresión, el movimiento mecánico, el contacto directo con la llama, el método de instalación y los materiales cerámicos específicos utilizados en la junta terminada. BSTFLEX puede recomendar la construcción adecuada tras analizar las condiciones de aplicación.

¿Por qué elegir BSTFLEX para juntas de cerámica tipo Tadpole?

BSTFLEX desarrolla y fabrica productos textiles flexibles de protección térmica y para altas temperaturas destinados a aplicaciones industriales. Nuestra producción de juntas tipo renacuajo se puede adaptar a dimensiones específicas de cada aplicación, en lugar de limitarse a un único perfil estándar.

Para proyectos de fabricantes de equipos originales (OEM) y de reemplazo, podemos evaluar el diámetro del bulbo, las dimensiones de la cola, la construcción del tejido cerámico, las características del núcleo, la longitud total, la configuración de las esquinas y el método de instalación. Este enfoque ayuda a los ingenieros a seleccionar una junta que se ajuste al equipo real, en lugar de adaptar el equipo a un sello genérico.

Preguntas frecuentes

¿Qué es una junta de núcleo cerámico tipo renacuajo con cubierta de tela cerámica?

Se trata de una junta de estanqueidad tipo renacuajo de alta temperatura, compuesta por una cubierta exterior de tejido cerámico y un núcleo interno de cerámica. Su diseño de bulbo y cola permite que la sección redondeada proporcione un sellado por compresión, mientras que la cola sirve de punto de fijación.

¿Dónde se utilizan las juntas de núcleo cerámico tipo renacuajo?

Se utilizan habitualmente en las inmediaciones de puertas de hornos de alta temperatura, puertas de hornos industriales, paneles de acceso a hornos, equipos de procesamiento térmico, aberturas de inspección y otros recintos térmicos.

¿Cuál es la diferencia entre una junta de cerámica tipo tadpole y una junta de cerámica tipo tadpole estándar?

La principal diferencia radica en la composición del material. Una junta tipo renacuajo de cerámica utiliza textiles cerámicos y un núcleo cerámico seleccionado para entornos de alta temperatura. Otras juntas tipo renacuajo pueden utilizar fibra de vidrio, sílice, núcleos metálicos o diferentes revestimientos textiles, según la aplicación.

¿Se puede personalizar la junta de cerámica con forma de renacuajo?

Sí. La personalización puede incluir el diámetro del bulbo, el ancho de la cola, la longitud de la junta, la construcción del núcleo, las especificaciones del tejido, la geometría del perfil, las esquinas y la configuración de la fijación.

¿Es posible fabricar una foca de renacuajo de repuesto a partir de una muestra existente?

Sí. Se puede utilizar una muestra de junta existente, un plano de ingeniería, una especificación dimensional o información de aplicación adecuada como base para desarrollar una junta de cerámica tipo renacuajo de repuesto.

¿Esta junta es apta para un uso continuo a altas temperaturas?

La idoneidad depende de los materiales cerámicos seleccionados y de las condiciones de funcionamiento reales. Antes de elegir la construcción final, deben tenerse en cuenta la temperatura constante, los ciclos térmicos, la compresión mecánica, la atmósfera, la exposición directa a la llama y las condiciones de instalación.

Solicite una junta de cerámica para renacuajos a medida.

Si necesita unjunta de renacuajo de tejido cerámicoPara hornos, estufas, crisoles, recintos térmicos u otros sistemas de alta temperatura, envíe a BSTFLEX las dimensiones y condiciones de funcionamiento requeridas. Evaluaremos el tamaño del bulbo, la configuración de la cola, el tejido cerámico, la construcción del núcleo y el perfil general para su aplicación.

Para una evaluación técnica más rápida, proporcione el dibujo de la junta, las dimensiones de la muestra existente, la longitud requerida, el método de instalación, la temperatura de funcionamiento y la aplicación del equipo, cuando estén disponibles.

Contacte con BSTFLEX para obtener una solución personalizada de junta de núcleo cerámico tipo renacuajo.
