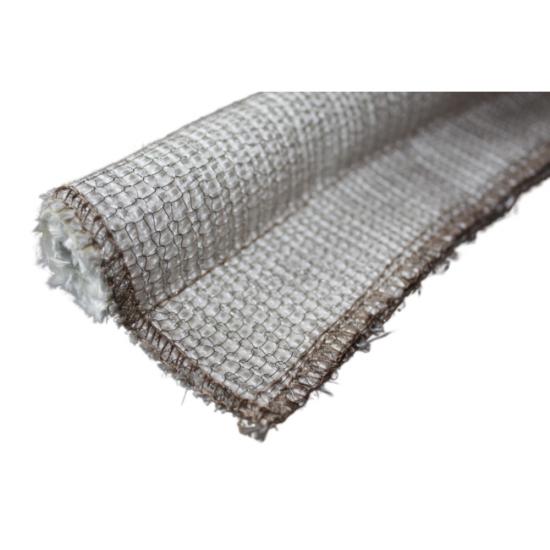

Media de Inconel, cubierta de tela cerámica, núcleo cerámico, junta Tadpole

ElMedia de Inconel, cubierta de tela cerámica, núcleo cerámico, junta TadpoleEs un componente de sellado de alta temperatura desarrollado para equipos industriales expuestos a calor intenso, compresión repetida y desgaste mecánico. Su construcción multicapa combina una malla de alambre de Inconel, una cubierta de tejido cerámico y un núcleo cerámico para crear una junta reforzada tipo renacuajo, ideal para aplicaciones exigentes de sellado térmico.

La capa exterior de Inconel proporciona protección mecánica adicional a la superficie del tejido cerámico, mientras que este último forma una barrera textil resistente al calor alrededor del núcleo cerámico. El bulbo redondeado crea el sello de compresión principal y la extensión adjunta proporciona una sección de montaje práctica para su instalación en puertas, paneles, marcos y equipos térmicos.

BSTFLEX fabrica esteJunta de renacuajo de InconelEn tamaños y configuraciones específicas para cada aplicación: puertas de hornos, hornos industriales, hornos de cerámica, equipos de procesamiento térmico, sistemas refractarios y otros recintos de alta temperatura.

Construcción multicapa para un sellado térmico exigente.

A diferencia de una junta textil básica, este sello reforzado tipo renacuajo utiliza varias capas de material para satisfacer diferentes requisitos de funcionamiento. Cada componente tiene una función específica dentro del conjunto de sellado final.

¿Por qué utilizar una media de Inconel?

La malla metálica de Inconel es la característica distintiva de esta junta de estanqueidad de alta temperatura. Forma una malla metálica protectora alrededor de la estructura de tejido cerámico, lo que ayuda a que la junta resista el contacto mecánico y la abrasión superficial que pueden ocurrir durante la instalación, el movimiento de la puerta, el mantenimiento o los ciclos térmicos repetidos.

Esta construcción reforzada resulta especialmente útil en aplicaciones donde una junta de cerámica textil convencional expuesta podría sufrir roce o contacto físico con componentes metálicos adyacentes. La malla proporciona una capa protectora adicional sin sustituir la función de sellado flexible del núcleo cerámico.

La aleación exacta de Inconel, el diámetro del alambre, la construcción de la malla y la densidad de la masa se pueden seleccionar según el rendimiento térmico y mecánico requerido para la junta terminada.

Cubierta de tela cerámica

La cubierta de tejido cerámico rodea el núcleo cerámico y constituye la principal barrera textil entre la estructura de sellado interna y el entorno operativo. El tejido cerámico es idóneo para aplicaciones de alta temperatura donde los tejidos orgánicos convencionales no son adecuados.

La confección del tejido también permite que la junta terminada conserve la flexibilidad necesaria para su instalación alrededor de perímetros de puertas, aberturas de acceso, marcos curvos y otras geometrías irregulares. La selección del material puede ajustarse según la exposición a la temperatura, los requisitos de flexibilidad, las condiciones mecánicas y el diseño del equipo.

Estructura de sellado del núcleo cerámico

El núcleo cerámico forma el bulbo redondeado de la junta tipo renacuajo. Cuando la puerta o el panel del equipo se cierra, el bulbo se comprime contra la superficie de contacto para crear el sellado necesario alrededor de la abertura.

El núcleo cerámico proporciona el cuerpo y el perfil necesarios para la compresión, manteniendo la estructura de sellado interna sin metal. El diámetro, la densidad y la construcción del núcleo se pueden seleccionar para que coincidan con el espacio de sellado disponible y las características de compresión deseadas.

Cómo sella la junta Inconel Tadpole

La junta se instala con el bulbo alineado con el perímetro de sellado y el extremo fijado a la puerta, marco, panel o estructura de sujeción. Al cerrarse el equipo, el bulbo se comprime entre las superficies de contacto.

El perfil redondeado ayuda a distribuir la compresión sobre la zona de sellado en lugar de concentrar la carga a lo largo de una estrecha franja plana. Esto hace que el diseño sea adecuado para equipos donde las superficies de contacto experimentan pequeños cambios de alineación, dilatación térmica o aperturas y cierres repetidos.

1. Coloque la bombilla a lo largo del perímetro de sellado requerido.
2. Alinee el extremo de montaje con la superficie de fijación designada.
3. Asegure la cola utilizando el método de sujeción o retención especificado.
4. Cierre la puerta o el panel correspondiente para comprimir la bombilla.
5. Verifique que la junta no esté excesivamente comprimida ni restringida mecánicamente.

Ventajas de rendimiento

• Construcción reforzada para entornos exigentes de alta temperatura.
• La malla de alambre de Inconel añade protección mecánica a la superficie exterior.
• La cubierta de tejido cerámico proporciona una barrera textil resistente al calor.
• El núcleo cerámico crea un bulbo de sellado flexible y compresible.
• Adecuado para ciclos térmicos repetidos cuando se especifica correctamente.
• Puede adaptarse a trayectorias de sellado curvas y específicas para cada aplicación.
• Útil cuando se requiere tanto resistencia térmica como protección contra la abrasión.
• Disponible en dimensiones de bombilla y cola personalizadas.
• Adecuado para programas de juntas de producción y reemplazo de fabricantes de equipos originales (OEM).

Aplicaciones

La construcción reforzada hace que estoJunta de renacuajo de media de InconelAdecuado para equipos térmicos donde la junta puede estar expuesta tanto a altas temperaturas como al desgaste físico.

• Puertas de hornos industriales
• recintos para hornos de tratamiento térmico
• Puertas de hornos industriales y paneles de acceso
• Puertas del horno y aberturas de inspección
• Equipos de procesamiento térmico
• Equipos revestidos de material refractario
• Cámaras de alta temperatura
• Recintos para equipos de combustión
• Hornos de secado y curado
• Equipos para la fabricación de vidrio
• Equipos para el procesamiento de papel y pulpa
• Sistemas de sellado térmico OEM personalizados

Sellado de la puerta del horno

Las puertas de los hornos están sometidas a importantes variaciones de temperatura, dilatación térmica, movimientos mecánicos y compresiones repetidas. La junta que rodea el perímetro de la puerta debe mantener su estanqueidad y, al mismo tiempo, soportar las condiciones físicas asociadas a la apertura y el cierre del equipo.

La media de Inconel ayuda a proteger la cubierta de tejido cerámico de daños mecánicos, mientras que el núcleo cerámico proporciona el bulbo compresible. Esta combinación hace que la junta sea adecuada para diseños de puertas de hornos donde una junta textil estándar tipo renacuajo podría requerir un refuerzo superficial adicional.

Aplicaciones de hornos y estufas industriales

Los hornos industriales suelen utilizar juntas perimetrales alrededor de puertas, paneles extraíbles, tapas de inspección y aberturas de acceso. La geometría de la junta se puede fabricar para que se ajuste al perímetro del equipo, incluyendo secciones rectas y secciones con formas específicas para cada aplicación.

Para equipos térmicos de mayor tamaño, la junta se puede suministrar según un plano de ingeniería o con una longitud de perímetro especificada. Durante la producción, se pueden considerar los métodos de construcción y unión de las esquinas para crear una solución de instalación práctica.

Opciones de juntas personalizadas Inconel Tadpole

BSTFLEX puede personalizar la construcción de la junta según las dimensiones físicas y las condiciones de funcionamiento de la aplicación. La configuración correcta depende de la holgura de sellado, el requisito de compresión, la temperatura, la exposición mecánica, el método de instalación y el espacio de montaje disponible.

Datos técnicos

El rendimiento térmico debe evaluarse en función de la composición completa de la junta, en lugar de basarse en un solo material. La temperatura de funcionamiento continua, la temperatura máxima, los ciclos térmicos, la atmósfera, la exposición directa a la llama, la compresión, el movimiento mecánico y la abrasión superficial pueden afectar la vida útil.

Junta de Inconel Tadpole frente a junta de cerámica estándar Tadpole

Ambas construcciones utilizan un núcleo cerámico y componentes textiles cerámicos, pero la adición de una capa de Inconel modifica las características mecánicas de la junta terminada.

Junta Tadpole, sello Tadpole y cinta para juntas Tadpole

El mismo diseño general de sellado de bulbo y cola puede describirse como unjunta de renacuajo,foca renacuajo,cinta de renacuajo, ocinta de juntas de renacuajodependiendo del proveedor, la industria o la aplicación.

Para fines de ingeniería y compra, los factores importantes son el perfil, el núcleo, el material de la cubierta, el refuerzo, el método de fijación y las condiciones de funcionamiento. BSTFLEX puede fabricar el producto de acuerdo con la terminología y las especificaciones utilizadas en los planos del cliente y la documentación del equipo.

Cómo seleccionar una foca de Inconel con forma de renacuajo

Seleccionar la junta de estanqueidad tipo tadpole adecuada para altas temperaturas requiere más que elegir un material basándose únicamente en su temperatura máxima. La junta terminada debe cumplir con las condiciones mecánicas y dimensionales del equipo.

1. Mida el espacio de sellado:Determina el espacio disponible antes y después de que la puerta o el panel se cierre.
2. Seleccione el diámetro de la bombilla:La bombilla debe proporcionar la compresión necesaria sin deformarse en exceso.
3. Compruebe las condiciones de la superficie:Identifique si existe fricción, abrasión, vibración o movimiento repetitivo.
4. Especifique la exposición térmica:Considere la temperatura normal de funcionamiento, la temperatura máxima, los ciclos térmicos y la atmósfera.
5. Defina el método de montaje:Confirme cómo se fijará la cola a la puerta, al marco o al panel.
6. Elige el refuerzo:Se puede considerar el uso de una media de Inconel cuando se requiere una protección superficial adicional.

Juntas de repuesto y originales para tadpole

BSTFLEX suministra juntas de estanqueidad tipo tadpole a medida tanto para equipos nuevos como para su reemplazo. Si la junta original ya no está disponible, se puede fabricar una nueva a partir de dimensiones, planos, fotografías con medidas o una muestra física.

Para proyectos OEM, el perfil de la junta se puede integrar en el diseño del equipo desde el principio. Para aplicaciones de mantenimiento, se puede priorizar la coincidencia con la holgura de sellado, la disposición de montaje y las características de compresión existentes.

Preguntas frecuentes

¿Qué es una junta de Inconel tipo renacuajo?

La junta de estanqueidad tipo renacuajo de Inconel es una junta de alta temperatura con forma de bulbo y cola, reforzada con una malla de alambre de Inconel. En esta construcción, la malla de Inconel rodea un núcleo cerámico recubierto de tejido cerámico para proporcionar tanto sellado térmico como protección mecánica adicional.

¿Por qué se utiliza Inconel en una junta de estanqueidad tipo tadpole?

El material Inconel proporciona una mayor resistencia al desgaste mecánico y a la abrasión superficial. Resulta especialmente útil cuando la junta puede rozar con componentes metálicos o estar sometida a manipulación física durante el funcionamiento repetido del equipo.

¿Cuál es la función del núcleo cerámico?

El núcleo cerámico forma el bulbo de sellado redondeado y constituye el cuerpo compresible de la junta. Sus dimensiones y construcción influyen en las características de compresión de la junta.

¿Dónde se puede utilizar este sello de Inconel con forma de renacuajo?

Entre las aplicaciones típicas se incluyen puertas de hornos, hornos industriales, puertas de hornos de cerámica, equipos de procesamiento térmico, cámaras de alta temperatura, equipos refractarios, paneles de inspección y otros recintos térmicos.

¿Se puede personalizar la junta de estanqueidad de Inconel?

Sí. BSTFLEX puede personalizar el diámetro de la bombilla, las dimensiones de la cola, la longitud, la construcción del tejido cerámico, el núcleo cerámico, el material Inconel, la geometría del perfil y la configuración de montaje según la aplicación.

¿Es posible fabricar una junta de repuesto a partir de una muestra?

Sí. Se puede utilizar una muestra de junta existente, un dibujo, una especificación dimensional o información de la aplicación para desarrollar una configuración personalizada equivalente o de reemplazo.

¿Qué temperatura puede soportar esta junta de renacuajo?

La capacidad de temperatura depende de la composición completa del material y del entorno operativo. Para determinar la temperatura de servicio adecuada, se deben evaluar conjuntamente el tejido cerámico, el núcleo cerámico, la malla de Inconel, los materiales de costura, el nivel de compresión, la atmósfera y la duración de la exposición.

Solicite una junta de renacuajo de Inconel personalizada

Si su equipo requiere unJunta de renacuajo de InconelGracias a su cubierta de tejido cerámico y su núcleo cerámico, BSTFLEX puede desarrollar una configuración de sellado personalizada que se adapte a las dimensiones y condiciones de funcionamiento de su equipo.

Al solicitar un presupuesto, proporcione el diámetro del bulbo requerido, las dimensiones de la cola, la longitud de la junta, el método de instalación, la temperatura de funcionamiento, el tipo de equipo y cualquier información disponible sobre planos o muestras.

Contacte con BSTFLEX para obtener una junta de cerámica tipo renacuajo de Inconel a medida para aplicaciones de sellado industrial a altas temperaturas.
