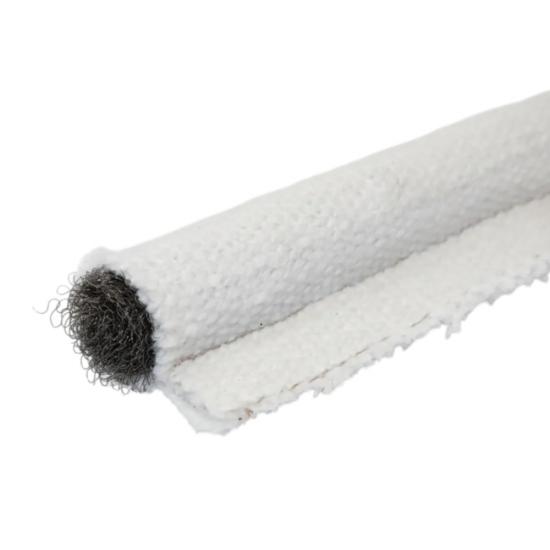

Cubierta de tela cerámica Núcleo de Inconel Junta Tadpole

ElCubierta de tela cerámica Núcleo de Inconel Junta TadpoleEs un componente de sellado reforzado de alta temperatura diseñado para equipos industriales expuestos a temperaturas elevadas, ciclos térmicos, compresión y movimiento mecánico. Su construcción combina una cubierta exterior de tejido cerámico con un núcleo de metal Inconel para crear un perfil de sellado flexible pero estructuralmente estable.

El tejido cerámico actúa como capa exterior de protección térmica, mientras que el núcleo de Inconel proporciona la estructura interna del bulbo de sellado. La lengüeta integrada ofrece una superficie de fijación para montar la junta en la puerta del horno, el marco del horno, el panel del horno, la tapa de acceso u otro equipo térmico.

BSTFLEX fabricaJuntas de núcleo de Inconel tipo tadpoleen dimensiones y configuraciones personalizadas para equipos OEM, aplicaciones de reemplazo y requisitos especializados de sellado a altas temperaturas.

Construcción del producto

Esta junta tipo renacuajo utiliza una construcción de dos materiales en la que el tejido cerámico y el núcleo de Inconel cumplen funciones diferentes. El tejido protege el núcleo de la exposición ambiental directa, a la vez que mantiene una superficie textil flexible. El núcleo de Inconel proporciona la forma interna y el soporte estructural al bulbo de sellado.

Cómo funciona la junta Tadpole con núcleo de Inconel

Una junta de estanqueidad tipo renacuajo se caracteriza por un bulbo de sellado redondeado conectado a una lengüeta de montaje. Durante la instalación, el bulbo se coloca a lo largo del perímetro de sellado, mientras que la lengüeta se fija a la estructura de soporte.

Cuando la puerta, el panel o la cubierta se cierran, la bombilla se comprime contra la superficie opuesta. El núcleo de Inconel ayuda a que la bombilla mantenga su geometría original bajo compresión, mientras que el tejido cerámico proporciona la barrera térmica exterior.

Esta configuración resulta útil para equipos térmicos industriales donde la junta debe combinar una superficie textil exterior flexible con una estructura metálica interna más resistente.

Cubierta exterior de tejido cerámico

La cubierta de tejido cerámico conforma el exterior de la junta y se selecciona para aplicaciones que requieren protección textil a altas temperaturas. Su construcción tejida permite que la junta siga la trayectoria de sellado, protegiendo al mismo tiempo el núcleo interno de Inconel del contacto directo con el entorno.

El tejido cerámico se puede especificar según la exposición térmica, la flexibilidad, las condiciones de instalación y los requisitos mecánicos de la aplicación. La cubierta final se diseña en torno al núcleo y al perfil de sellado, en lugar de funcionar como una tela cerámica plana independiente.

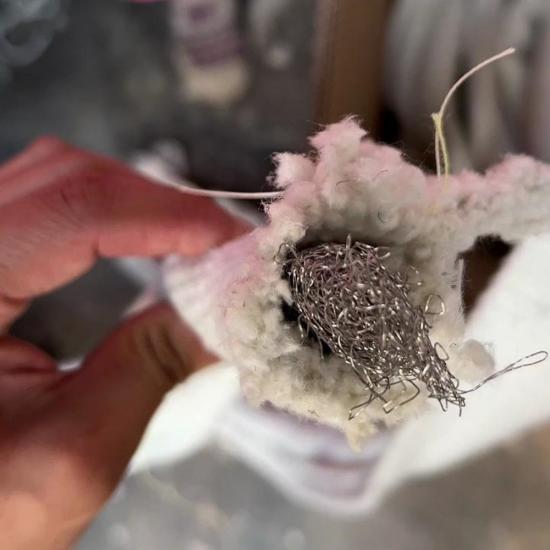

Núcleo de Inconel para estabilidad estructural

Elnúcleo de InconelEsta es la característica distintiva de esta junta de tipo renacuajo para altas temperaturas. A diferencia de un diseño con núcleo cerámico, la estructura interna es metálica, lo que proporciona una combinación diferente de resistencia, estabilidad dimensional y comportamiento a compresión.

El núcleo de Inconel ayuda a mantener la geometría del bulbo de sellado cuando la junta se comprime contra una superficie de contacto. También proporciona mayor estabilidad estructural en aplicaciones donde la junta experimenta movimientos repetidos, manipulación durante la instalación o cargas mecánicas.

El diámetro, la geometría y la construcción del núcleo se pueden seleccionar según la holgura de sellado requerida, el nivel de compresión, la disposición de montaje y el diseño del equipo.

Beneficios clave para el rendimiento

• Revestimiento de tejido cerámico para entornos exigentes de alta temperatura.
• Núcleo interno de Inconel para resistencia estructural y retención de la forma.
• Configuración flexible de bulbo y cola para sellado perimetral.
• Adecuado para el funcionamiento repetido de puertas y paneles.
• Puede seguir trayectorias de sellado curvas y específicas para cada aplicación.
• Combina protección térmica textil con un núcleo interno metálico.
• Adecuado para hornos industriales, estufas, hornos de cerámica y equipos térmicos.
• Disponible en dimensiones de bombilla y cola personalizadas.
• Adecuado para requisitos de juntas OEM y de repuesto.

Aplicaciones

La combinación de tejido cerámico y núcleo de Inconel hace que esta junta sea adecuada para aplicaciones exigentes de sellado térmico donde la estructura interna requiere una estabilidad metálica adicional.

• Puertas de hornos industriales
• Puertas y paneles de hornos de tratamiento térmico
• Puertas de hornos industriales
• Puertas del horno y aberturas de acceso
• Cubiertas de inspección de alta temperatura
• Equipos de procesamiento térmico
• Equipos revestidos de material refractario
• Sistemas industriales de secado y curado
• Cámaras de alta temperatura
• Recintos para equipos de combustión
• Maquinaria de procesamiento térmico a medida
• Sistemas de sellado de alta temperatura OEM

Sellado de la puerta del horno

Las puertas de los hornos requieren juntas que soporten altas temperaturas y que, a la vez, permitan la apertura, el cierre y la dilatación térmica repetidos. La junta se instala alrededor del perímetro de la puerta o el marco, con el bulbo ubicado en la zona de compresión.

El tejido cerámico proporciona la protección térmica externa, mientras que el núcleo de Inconel mantiene el sellado. Esto hace que la construcción sea particularmente útil cuando se prefiere un núcleo metálico a uno cerámico por razones estructurales.

Junta para puerta de horno industrial

Los hornos industriales suelen requerir juntas perimetrales flexibles alrededor de las puertas, los paneles de acceso y las aberturas de inspección. La junta se puede fabricar para adaptarse a trayectorias de sellado rectas, curvas o específicas para cada aplicación.

El diámetro de la bombilla se puede seleccionar según el espacio disponible y la compresión deseada. El soporte de montaje también se puede adaptar al método de fijación utilizado en la puerta o el marco del horno.

Hornos y equipos de procesamiento térmico

Los hornos y los sistemas de procesamiento térmico pueden experimentar variaciones de temperatura y cambios dimensionales importantes durante su funcionamiento. Un sello tipo renacuajo seleccionado adecuadamente puede absorber el movimiento asociado a la expansión térmica, manteniendo el contacto entre las superficies de sellado.

BSTFLEX puede fabricar longitudes y configuraciones personalizadas para puertas de hornos, paneles desmontables, aberturas de inspección y otras áreas que requieren un sellado flexible a altas temperaturas.

Junta renacuajo con núcleo de Inconel personalizada

La geometría de la junta influye directamente en la compresión, la instalación y el sellado. BSTFLEX fabrica juntas de núcleo de Inconel tipo tadpole a medida, según las dimensiones del equipo y las condiciones de funcionamiento, en lugar de utilizar un perfil universal.

Especificaciones técnicas

La temperatura final de funcionamiento debe determinarse a partir de la construcción completa de la junta y las condiciones reales de servicio. La temperatura máxima, la temperatura continua, los ciclos térmicos, la atmósfera, la compresión, el movimiento mecánico y las condiciones de instalación pueden influir en el rendimiento y la vida útil de la junta.

¿Por qué utilizar un núcleo de Inconel en lugar de un núcleo de cerámica?

La elección entre un núcleo de Inconel y un núcleo cerámico depende de los requisitos mecánicos y térmicos del equipo. Un núcleo de Inconel proporciona una estructura interna metálica con características de compresión y dimensionales diferentes a las de un núcleo cerámico.

Se puede considerar un núcleo de Inconel cuando la aplicación requiere un perfil interno robusto, mayor estabilidad estructural o una construcción de núcleo metálico. En cambio, se puede preferir un núcleo cerámico cuando se requiere una estructura interna ligera y no metálica.

Junta Tadpole, sello Tadpole y cinta Tadpole

Este producto puede recibir diferentes nombres según el sector y el proveedor.Junta Tadpole,foca renacuajo,cinta de renacuajo, ycinta de juntas de renacuajoGeneralmente se hace referencia a construcciones de sellado de bulbo y cola relacionadas.

Para fines de ingeniería y compras, la construcción del material es más importante que la terminología en sí. BSTFLEX puede fabricar el perfil requerido según los planos, especificaciones, muestras y requisitos de instalación del cliente.

Cómo seleccionar el sello de renacuajo de Inconel correcto

La selección de una junta adecuada comienza con las condiciones físicas de la junta de sellado. Se deben evaluar los siguientes factores antes de especificar la construcción final.

1. Sellado de huecos:Mida el espacio disponible entre las superficies de contacto cuando el equipo esté cerrado.
2. Diámetro del bulbo:Seleccione un perfil que proporcione una compresión adecuada sin una deformación excesiva.
3. Requisito fundamental:Determinar si la aplicación requiere las características estructurales de un núcleo de Inconel.
4. Exposición térmica:Considere la temperatura normal de funcionamiento, la temperatura máxima, los ciclos térmicos y la atmósfera circundante.
5. Movimiento mecánico:Evaluar el movimiento, la vibración, el roce y la compresión repetida de la puerta.
6. Disposición de montaje:Confirme cómo se fijará el extremo de la junta al equipo.
7. Geometría de la junta:Especifique las secciones rectas, las esquinas, la longitud total y cualquier requisito de perfil específico para la aplicación.

Juntas Tadpole originales y de repuesto

BSTFLEX suministra juntas de estanqueidad tipo tadpole a medida tanto para fabricantes de equipos originales como para aplicaciones de mantenimiento o reemplazo. Se puede fabricar una junta de repuesto a partir de una muestra, un plano, las dimensiones o la información de la aplicación.

Para aplicaciones OEM, el perfil de la junta se puede diseñar en función del espacio de sellado y el sistema de montaje del equipo. Esto permite considerar la cubierta de tejido cerámico, el núcleo de Inconel, las dimensiones del bulbo y la configuración de la cola como un conjunto de sellado completo.

Preguntas frecuentes

¿Qué es una junta tipo tadpole con núcleo de Inconel y cubierta de tejido cerámico?

Se trata de una junta de estanqueidad tipo renacuajo de alta temperatura, fabricada con una cubierta exterior de tejido cerámico y un núcleo interno de Inconel. Su diseño de bulbo y cola proporciona una sección de sellado compresible y una zona de montaje integrada.

¿Por qué esta junta utiliza un núcleo de Inconel?

El núcleo de Inconel proporciona una estructura interna metálica con gran estabilidad dimensional y soporte estructural. Puede seleccionarse para aplicaciones donde se prefiere un núcleo metálico a uno cerámico.

¿Cuál es la finalidad de la cubierta de tela cerámica?

El tejido cerámico forma la capa protectora exterior que rodea el núcleo de Inconel. Proporciona una superficie textil resistente al calor, a la vez que permite que la junta mantenga la flexibilidad necesaria para su instalación alrededor de equipos térmicos.

¿Dónde se utiliza una junta de núcleo de Inconel tipo tadpole?

Entre las aplicaciones típicas se incluyen puertas de hornos industriales, hornos industriales, puertas de hornos de cerámica, equipos de procesamiento térmico, cámaras de alta temperatura, paneles de acceso y otros recintos térmicos.

¿Se puede fabricar esta junta a medida?

Sí. BSTFLEX puede personalizar el diámetro de la bombilla, el ancho de la cola, la longitud total, la construcción del núcleo de Inconel, las especificaciones del tejido cerámico, la geometría del perfil y la disposición de montaje.

¿Puede BSTFLEX fabricar una junta de repuesto a partir de una muestra existente?

Sí. Se puede utilizar una muestra de junta existente, un plano de ingeniería, información dimensional o detalles de la aplicación para desarrollar un sello de núcleo de Inconel tipo tadpole de repuesto.

¿Qué temperatura puede soportar esta junta de Inconel tipo tadpole?

El rango de temperatura aplicable depende del tejido cerámico específico, la aleación de Inconel, los materiales de costura, las dimensiones de la junta, la compresión, la atmósfera y las condiciones de exposición. Por lo tanto, se debe evaluar la estructura terminada en su conjunto, en lugar de asignar una clasificación de temperatura basada únicamente en un material.

Solicite una junta renacuajo con núcleo de Inconel personalizada.

Si necesita unJunta de tejido cerámico tipo renacuajo con núcleo de InconelPara hornos, estufas, hornos de cerámica u otros sistemas de alta temperatura, BSTFLEX puede desarrollar una configuración que se adapte a los requisitos de su equipo.

Para la cotización y la evaluación técnica, proporcione el diámetro del bulbo requerido, las dimensiones de la cola, la longitud de la junta, el método de montaje, la temperatura de funcionamiento, el tipo de equipo y la información disponible sobre el plano o la muestra.

Contacte con BSTFLEX para obtener una junta tipo tadpole con núcleo de Inconel y cubierta de tejido cerámico a medida.
