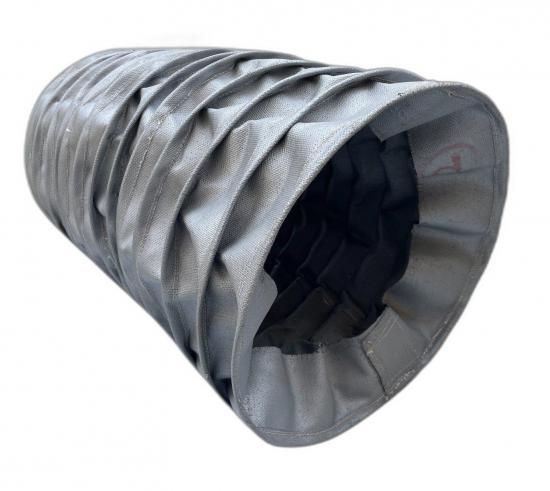

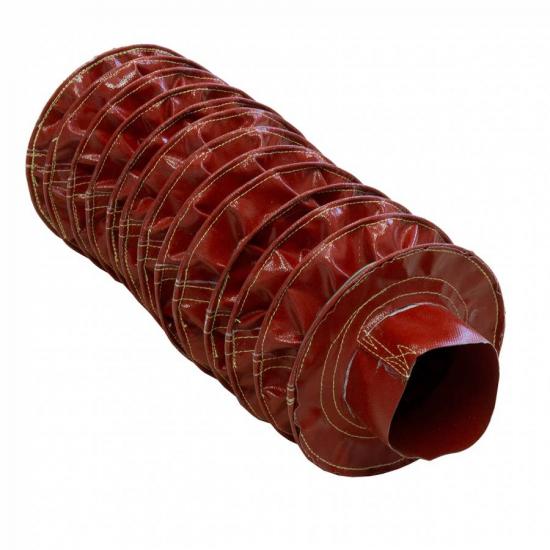

Los fuelles redondos cosidos BSTFLEX son cubiertas protectoras flexibles personalizadas diseñadas para vástagos de cilindros hidráulicos, husillos de bolas, husillos de avance, ejes, actuadores y otros componentes móviles de maquinaria. La construcción de tela plisada se expande y comprime con el movimiento del equipo, a la vez que ayuda a proteger las piezas críticas del polvo, las virutas de metal, la abrasión, el aceite, el refrigerante y el calor.
Cada fuelle redondo de tela se puede personalizar en cuanto a diámetro interior, diámetro exterior, longitud comprimida, longitud extendida, carrera, material y método de montaje. Los materiales disponibles incluyen nailon recubierto, fibra de vidrio recubierta de silicona, fibra de vidrio recubierta de PTFE, fibra de vidrio aluminizada y otros tejidos técnicos para aplicaciones estándar o de alta temperatura.
Hay disponibles collares, bridas, abrazaderas, soportes internos y diseños divididos o con cremallera personalizados para maquinaria OEM, piezas de repuesto y equipos industriales especiales.
orden (moq):
1Los fuelles redondos cosidos BSTFLEX son cubiertas protectoras flexibles hechas a medida, diseñadas para vástagos de cilindros hidráulicos, husillos de bolas, husillos de avance, ejes, actuadores y otros componentes móviles de maquinaria. Su construcción tipo acordeón se expande y comprime con el movimiento del equipo, a la vez que ayuda a proteger las piezas de precisión contra el polvo, partículas abrasivas, virutas de metal, aceite, refrigerante, calor y la contaminación industrial general.
A diferencia de los fuelles de caucho moldeado estándar, los fuelles de tela cosida pueden fabricarse en una amplia gama de diámetros, longitudes de carrera, longitudes comprimidas y combinaciones de materiales. Esto los hace especialmente adecuados para maquinaria OEM, sistemas de protección de repuesto y aplicaciones donde los fuelles moldeados estándar no pueden cumplir con las dimensiones o condiciones de funcionamiento requeridas.
Cada fuelle redondo cosido puede fabricarse de acuerdo con las dimensiones y el movimiento reales del componente protegido.
Los parámetros personalizados típicos incluyen:
| Especificación | Opciones disponibles |
|---|---|
| Forma | Redonda / Cilíndrica |
| Diámetro interior | Personalizado |
| Diámetro exterior | Personalizado |
| Longitud extendida | Personalizado |
| Longitud comprimida | Personalizado |
| Carrera | Según la aplicación |
| Tela | Seleccionada según las condiciones de funcionamiento |
| Configuración de extremo | Collar, brida, abrazadera o personalizado |
| Cierre | Cerrado, cremallera, velcro o personalizado |
| Soporte interno | Opcional |
| Producción | Prototipo y cantidades OEM |
La relación entre el diámetro interior, el diámetro exterior, la profundidad de la convolución, la longitud comprimida y la longitud extendida se evalúa de acuerdo con la carrera de la máquina requerida y el espacio de instalación disponible.
La selección del material es uno de los factores más importantes en el rendimiento de un fuelle redondo cosido.
BSTFLEX puede fabricar fuelles a partir de una gama de telas técnicas industriales, que incluyen:
Tela de nailon recubierta
Adecuada para la protección general de maquinaria donde se requiere flexibilidad, resistencia a la abrasión y control de la contaminación.
Tela de fibra de vidrio recubierta de silicona
Recomendada para entornos de temperatura elevada y maquinaria expuesta al calor, chispas o superficies calientes.
Tela de fibra de vidrio recubierta de PTFE
Adecuada para aplicaciones que requieren resistencia a la temperatura, resistencia química y una superficie de baja adherencia.
Tejido de fibra de vidrio aluminizado
Se utiliza donde se requiere reflexión de calor radiante alrededor de hornos, equipos de fundición, componentes de escape u otros procesos de alta temperatura.
Otros tejidos técnicos
Se pueden desarrollar construcciones de tejido adicionales de acuerdo con los requisitos de temperatura, aceite, refrigerante, productos químicos, abrasión y medioambientales.
Los vástagos de los cilindros hidráulicos son altamente sensibles a la contaminación y al daño mecánico. El polvo, las partículas metálicas y los residuos abrasivos pueden acumularse en los vástagos expuestos y, eventualmente, afectar los sellos y el rendimiento hidráulico.
Un fuelle de cilindro hidráulico personalizado forma una barrera protectora flexible alrededor del vástago, permitiendo al mismo tiempo la extensión y retracción normales.
Los fuelles redondos cosidos pueden diseñarse para:
Vástagos de cilindros hidráulicos
Vástagos de cilindros neumáticos
Actuadores lineales
Cilindros de elevación
Sistemas de posicionamiento industrial
Los husillos de bolas y los husillos de avance requieren superficies de operación limpias para un movimiento confiable y precisión de posicionamiento.
Los fuelles redondos cosidos pueden ayudar a aislar estos componentes de:
Virutas de metal
Polvo de rectificado
Refrigerante
Contaminación por aceite
Partículas abrasivas
Residuos generales de taller
Los fuelles personalizados para husillos de bolas se utilizan comúnmente en maquinaria CNC, equipos de producción automatizados, sistemas de posicionamiento y máquinas herramienta industriales.
Los fuelles redondos de tela también se pueden usar alrededor de:
Ejes giratorios o reciprocantes
Ejes estriados
Actuadores lineales
Husillos
Varillas guía
Conjuntos telescópicos
Varillajes mecánicos
La estructura plisada flexible permite un movimiento repetido sin necesidad de una carcasa protectora rígida.
Para maquinaria que opera cerca de hornos, equipos de procesos calientes, sistemas de escape o fuentes de calor radiante, BSTFLEX puede fabricar fuelles de tela para alta temperatura utilizando textiles técnicos resistentes al calor.
Dependiendo del entorno operativo, se pueden considerar fibra de vidrio recubierta de silicona, fibra de vidrio recubierta de PTFE, fibra de vidrio aluminizada y otros materiales de alta temperatura.
La temperatura no es el único factor de selección. El tejido correcto también debe evaluarse de acuerdo con:
Calor radiante
Temperatura de contacto directo
Exposición a chispas
Aceite y refrigerante
Abrasión
Productos químicos
Ciclos mecánicos
Servicio en interiores o exteriores
Se pueden incorporar diferentes construcciones de extremo según el diseño de la máquina.
Los métodos de montaje típicos incluyen:
Collares de tela
Extremos con abrazadera
Extremos con bridas
Secciones de extremo reforzadas
Montaje con ojales
Sistemas de fijación personalizados
Para componentes que no se pueden desconectar fácilmente, también se pueden fabricar fuelles redondos divididos o con cremallera para facilitar la instalación y el mantenimiento.
Los fuelles redondos cosidos BSTFLEX son adecuados para una amplia gama de equipos industriales, incluyendo:
Máquinas CNC
Máquinas herramienta
Equipos hidráulicos
Equipos neumáticos
Automatización industrial
Robótica
Equipos de elevación
Maquinaria de fundición
Equipos de procesamiento de metales
Maquinaria de embalaje
Sistemas de manipulación de materiales
Máquinas de propósito especial
Para fabricar el fuelle redondo cosido correcto, proporcione la siguiente información siempre que sea posible:
Diámetro interior
Diámetro exterior máximo permitido
Longitud totalmente comprimida
Longitud totalmente extendida
Carrera requerida
Dimensiones de montaje de los extremos
Temperatura de funcionamiento
Tipo de contaminación o exposición ambiental
Frecuencia de movimiento
Dibujo, fotografía o muestra existente
Si no dispone de las dimensiones completas, BSTFLEX también puede evaluar fotografías, dibujos o una muestra de fuelle existente.
BSTFLEX combina la fabricación textil a medida con una amplia experiencia en tejidos industriales resistentes al calor y de protección. Esto nos permite desarrollar fuelles cosidos no solo para la protección general de maquinaria, sino también para aplicaciones que implican temperaturas elevadas, calor radiante y entornos industriales exigentes.
Admitimos dimensiones personalizadas, materiales especiales, desarrollo de prototipos y producción OEM.
Para un nuevo proyecto, envíenos las dimensiones de su fuelle, el dibujo del equipo, el entorno de trabajo y los requisitos de temperatura. BSTFLEX puede recomendarle un material y una construcción adecuados para su aplicación.
