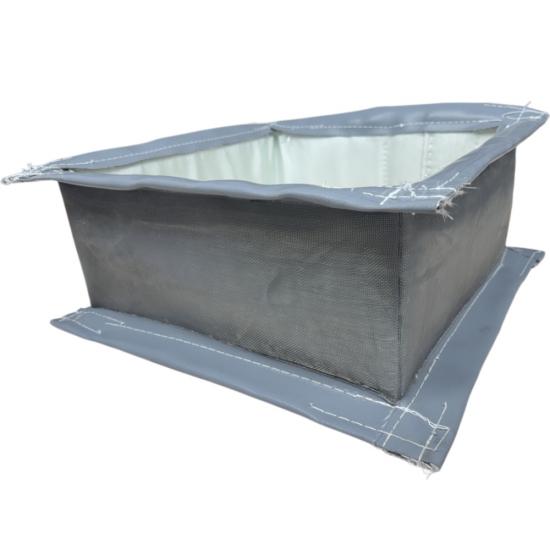

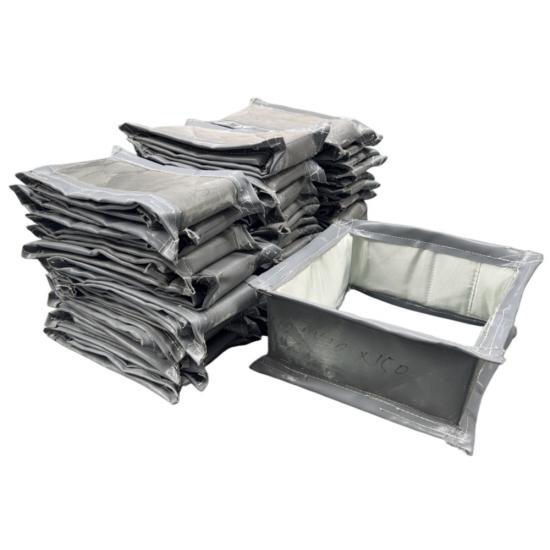

Los fuelles rectangulares cosidos BSTFLEX son cubiertas protectoras flexibles a medida diseñadas para guías de máquinas, rieles lineales, husillos de bolas, husillos de avance, actuadores y otros componentes móviles con perfiles cuadrados o rectangulares. Su tejido tipo acordeón se expande y comprime con el movimiento de la máquina, protegiendo las piezas críticas del polvo, las virutas metálicas, la abrasión, el aceite, el refrigerante, las chispas y el calor.
Cada fuelle rectangular de tela se puede personalizar en cuanto a ancho, altura, longitud extendida, longitud comprimida, carrera, geometría de plegado, material y configuración de montaje. Los materiales disponibles incluyen nailon recubierto, fibra de vidrio recubierta de silicona, fibra de vidrio recubierta de PTFE, fibra de vidrio aluminizada y otros tejidos técnicos para aplicaciones estándar o de alta temperatura.
Se ofrecen bridas personalizadas, placas de montaje, extremos reforzados y diseños tipo cremallera o divididos para máquinas CNC, equipos de automatización, sistemas de elevación y maquinaria industrial OEM.
orden (moq):
1Los fuelles rectangulares cosidos BSTFLEX son cubiertas protectoras fabricadas a medida, diseñadas para rieles lineales, guías de máquinas, husillos de avance, husillos de bolas, mecanismos de elevación, actuadores y otros componentes móviles con geometría cuadrada o rectangular. Su construcción flexible tipo acordeón se extiende y comprime con el movimiento de la máquina, aislando los componentes críticos del polvo, las virutas metálicas, las partículas abrasivas, el aceite, el refrigerante, las chispas y el calor.
A diferencia de los fuelles moldeados estándar, los fuelles rectangulares de tela se pueden diseñar a medida según las dimensiones, la carrera y el espacio de instalación de la máquina. El ancho, la altura, la longitud extendida, la longitud comprimida, la geometría del pliegue, la disposición de montaje y la construcción de la tela se pueden personalizar para equipos OEM, proyectos de reemplazo y maquinaria de propósito especial.
Cada aplicación tiene diferentes requisitos de movimiento y espacio libre. BSTFLEX puede fabricar fuelles rectangulares cosidos según los planos del cliente, las dimensiones del equipo o muestras existentes.
La personalización típica incluye:
| Especificación | Opciones disponibles |
|---|---|
| Forma de fuelle | Rectangular, cuadrado o personalizado |
| Ancho interior | Costumbre |
| Altura interior | Costumbre |
| Dimensiones exteriores | Costumbre |
| Longitud extendida | Costumbre |
| Longitud comprimida | Costumbre |
| Ataque | Según el recorrido de la máquina |
| Tela | Seleccionado según el entorno |
| Montaje | Brida, placa, collarín, abrazadera o personalizada |
| Cierre | Cerrado, con cremallera, velcro o personalizado |
| Reforzamiento | Opcional |
| Producción | Producción de prototipos y OEM |
La profundidad del pliegue y el número de convoluciones se seleccionan en función de la relación de extensión requerida, el espacio comprimido y el movimiento de operación.
El material adecuado depende de más factores que la temperatura. Deben tenerse en cuenta la abrasión, el refrigerante, el aceite, las chispas, el calor radiante, los productos químicos y la frecuencia de movimiento.
BSTFLEX puede fabricar fuelles de tela rectangulares utilizando materiales como:

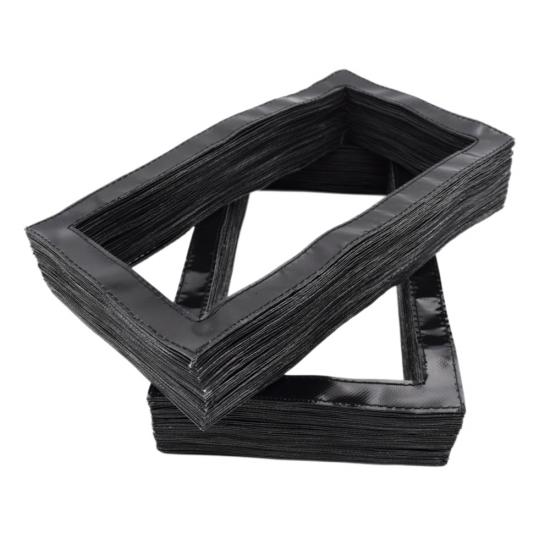

Tejido de nailon revestido
Adecuado para la protección general de maquinaria donde se requiere flexibilidad, resistencia a la abrasión y control de la contaminación.
Tejido de fibra de vidrio recubierto de silicona
Diseñado para entornos de alta temperatura, maquinaria caliente y aplicaciones expuestas a chispas o calor radiante.
Tejido de fibra de vidrio recubierto de PTFE
Adecuado para aplicaciones donde se requiere mayor resistencia a la temperatura, resistencia química y una superficie de baja adherencia.

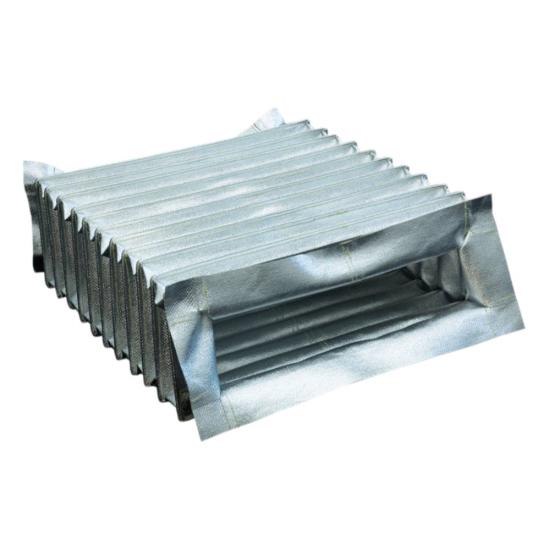

Tejido de fibra de vidrio aluminizado
Recomendado para equipos ubicados cerca de hornos, fundiciones, líneas de procesamiento en caliente u otras fuentes de calor radiante.
Tejidos técnicos personalizados
En función del entorno de trabajo real, se pueden evaluar otras combinaciones de materiales.
De manera similar, CQM utiliza fuelles rectangulares cosidos alrededor de tejidos técnicos revestidos de nailon, fibra de vidrio revestida y aluminizados, lo que confirma que la selección de materiales es una dimensión clave en la búsqueda comercial de esta categoría de productos.
Los fuelles rectangulares son especialmente adecuados para proteger las guías de máquinas y los rieles lineales expuestos.
Durante el mecanizado o la producción automatizada, los sistemas de guía expuestos pueden encontrarse con:
Un fuelle mecánico diseñado a medida ayuda a crear una barrera flexible alrededor de estas superficies móviles, manteniendo al mismo tiempo el recorrido necesario.
Es importante destacar esta aplicación, ya que las cubiertas para guías y rieles de máquinas constituyen un segmento de producto comercial diferenciado, y CQM comercializa específicamente cubiertas cosidas para máquinas CNC, guías y correderas.
Los fuelles rectangulares cosidos se pueden integrar en:
Son especialmente útiles cuando la zona protegida tiene un perfil rectangular o cuando un fuelle redondo no cabría en el espacio disponible de la máquina.
Para maquinaria que opera cerca de hornos, celdas de soldadura, equipos de fundición o procesos de producción en caliente, BSTFLEX puede fabricar fuelles rectangulares cosidos de alta temperatura utilizando tejidos técnicos resistentes al calor.
Dependiendo de la aplicación, los materiales adecuados pueden incluir fibra de vidrio recubierta de silicona, fibra de vidrio recubierta de PTFE, fibra de vidrio aluminizada y otros tejidos técnicos.
El material debe seleccionarse de acuerdo con:
Esta es un área en la que BSTFLEX puede diferenciarse de los proveedores de fuelles convencionales, ya que el producto se puede integrar con su capacidad textil existente para altas temperaturas.
En el diseño del fuelle se pueden incorporar diferentes sistemas de montaje, entre ellos:
Para equipos que no se pueden desmontar fácilmente, las estructuras divididas o con cremallera pueden simplificar la instalación y el mantenimiento.
Los fuelles rectangulares cosidos BSTFLEX se pueden utilizar para:
Para obtener un presupuesto y una evaluación de diseño precisos, por favor proporcione la siguiente información:
BSTFLEX puede desarrollar prototipos y fuelles rectangulares cosidos para fabricantes de equipos originales (OEM) según los planos, las dimensiones o los requisitos de la aplicación.
BSTFLEX combina la fabricación de tejidos a medida con la experiencia en materiales de protección térmica industrial. Esto nos permite fabricar tanto fuelles para maquinaria de uso general como fuelles rectangulares de alta temperatura para entornos operativos más exigentes.
Disponemos de dimensiones personalizadas, materiales especiales, configuraciones de montaje y producción OEM.
Para una nueva solicitud, envíenos las dimensiones de la máquina, la carrera requerida, el entorno operativo y fotografías o dibujos técnicos para su evaluación.
