Los fuelles rectangulares cosidos BSTFLEX son cubiertas protectoras flexibles a medida diseñadas para guías de máquinas, rieles lineales, husillos de bolas, husillos de avance, actuadores y otros componentes móviles con perfiles cuadrados o rectangulares. Su tejido tipo acordeón se expande y comprime con el movimiento de la máquina, protegiendo las piezas críticas del polvo, las virutas metálicas, la abrasión, el aceite, el refrigerante, las chispas y el calor.
Cada fuelle rectangular de tela se puede personalizar en cuanto a ancho, altura, longitud extendida, longitud comprimida, carrera, geometría de plegado, material y configuración de montaje. Los materiales disponibles incluyen nailon recubierto, fibra de vidrio recubierta de silicona, fibra de vidrio recubierta de PTFE, fibra de vidrio aluminizada y otros tejidos técnicos para aplicaciones estándar o de alta temperatura.
Se ofrecen bridas personalizadas, placas de montaje, extremos reforzados y diseños tipo cremallera o divididos para máquinas CNC, equipos de automatización, sistemas de elevación y maquinaria industrial OEM.
orden (moq):

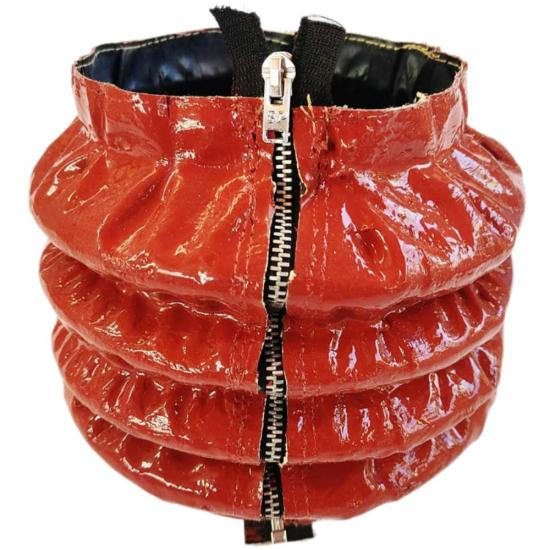

1Los fuelles con cremallera cosidos BSTFLEX son cubiertas protectoras flexibles a medida, diseñadas para maquinaria que requiere una instalación, inspección o mantenimiento rápidos. Una cremallera integrada permite que el fuelle se abra longitudinalmente, de modo que pueda ajustarse alrededor de un vástago de cilindro, eje, tornillo, guía o actuador existente sin necesidad de desmontar completamente el equipo protegido.
Durante el funcionamiento, la estructura de tejido tipo acordeón se extiende y se comprime con el movimiento de la máquina, a la vez que ayuda a proteger los componentes críticos del polvo, las virutas de metal, las partículas abrasivas, el aceite, el refrigerante, la grasa, las chispas y el calor.
Esta construcción desmontable hace que los fuelles con cremallera sean especialmente adecuados para proyectos de sustitución, maquinaria que requiere mucho mantenimiento y equipos donde los fuelles cerrados convencionales son difíciles de instalar.
La principal ventaja de un fuelle con cremallera es la facilidad de mantenimiento.
Un fuelle convencional de una sola pieza puede requerir la extracción de ejes, varillas u otros componentes de la máquina antes de su instalación. En cambio, un fuelle dividido con cremallera se puede abrir, envolver alrededor del componente y cerrar en su posición.
Esto puede simplificar:
De forma similar, CQM coloca fuelles con cremallera para facilitar el desmontaje y el mantenimiento de la máquina, al tiempo que mantiene la protección durante el funcionamiento.
En función de la aplicación, se pueden seleccionar diferentes sistemas de cierre.
BSTFLEX puede fabricar fuelles con:
Generalmente se prefiere una cremallera cuando se requiere un acceso repetido y se necesita un cierre longitudinal más seguro.
Los cierres de velcro pueden ser adecuados cuando la rapidez al colocarlos y quitarlos es fundamental.
También se pueden incorporar cierres a presión para determinadas aplicaciones industriales.
Cada fuelle con cremallera cosido se puede fabricar según las dimensiones y el recorrido reales del componente de la máquina que se protege.
| Especificación | Opciones disponibles |
|---|---|
| Forma de fuelle | Redonda, rectangular o personalizada |
| Dimensiones interiores | Costumbre |
| Dimensiones exteriores | Costumbre |
| Longitud extendida | Costumbre |
| Longitud comprimida | Costumbre |
| Ataque | Según el recorrido de la máquina |
| Cierre | Cremallera, velcro, broche o personalizado |
| Tela | Según el entorno operativo |
| Montaje | Collarín, brida, abrazadera o personalizado |
| Reforzamiento | Opcional |
| Producción | Producción de prototipos y OEM |
La profundidad de la convolución, el número de pliegues y la posición de cierre se pueden diseñar en función del espacio libre necesario para la instalación y los requisitos de movimiento.
La selección del material depende del tipo de contaminación, la temperatura de funcionamiento y el entorno mecánico.
BSTFLEX puede fabricar fuelles de tela con cremallera utilizando una amplia gama de textiles técnicos.
Adecuado para aplicaciones industriales generales que requieren flexibilidad, resistencia a la abrasión y protección contra el polvo, la suciedad, el aceite y la contaminación del taller.
Adecuado para maquinaria de alta temperatura y aplicaciones expuestas al calor, chispas o superficies calientes.
Recomendado cuando se requiere resistencia química, capacidad para soportar altas temperaturas y una menor adherencia a la superficie.
Adecuado para aplicaciones expuestas al calor radiante cerca de hornos, fundiciones, sistemas de escape o equipos de procesamiento a alta temperatura.
Se pueden desarrollar otras estructuras de tejido en función de la temperatura, la abrasión, el aceite, la grasa, la exposición a productos químicos y los requisitos de flexión.
CQM también ofrece fuelles con cremallera fabricados con nailon revestido, fibra de vidrio y tejidos aluminizados para resistir aceites, ácidos, oxidación y altas temperaturas, lo que confirma que la ingeniería de materiales es un factor importante a la hora de comprar productos de esta categoría.
Los fuelles con cremallera cosidos son especialmente prácticos para cilindros hidráulicos y neumáticos ya instalados en maquinaria.
En lugar de retirar el cilindro o desconectar el conjunto de la varilla, se puede abrir el fuelle e instalarlo alrededor del componente existente.
Las aplicaciones típicas incluyen:
El fuelle ayuda a reducir la exposición de la superficie de la varilla a partículas abrasivas y contaminación que, de otro modo, podrían afectar a los sellos y las interfaces móviles.
Los husillos de bolas y los husillos de avance utilizados en máquinas herramienta y sistemas de automatización son vulnerables a las virutas de metal, el polvo de esmerilado, el refrigerante y otros contaminantes.
Los fuelles con cremallera hechos a medida pueden proporcionar una cubierta protectora extraíble alrededor de estos componentes, al tiempo que permiten un acceso más sencillo para el mantenimiento.
El equipamiento típico incluye:
Los fuelles con cremallera también pueden diseñarse para:
CQM identifica las varillas de los cilindros, los tornillos y las guías entre los principales componentes de la maquinaria protegidos por fuelles con cremallera.
Para maquinaria ubicada cerca de hornos, fundiciones, áreas de soldadura u otros equipos de procesamiento en caliente, BSTFLEX puede fabricar fuelles con cremallera de alta temperatura utilizando tejidos técnicos resistentes al calor.
La construcción adecuada depende de:
La cremallera y el hilo de coser también deben seleccionarse en función del entorno de uso, en lugar de evaluar únicamente el tejido exterior.
Las configuraciones de montaje personalizadas pueden incluir:
Esto permite integrar los fuelles tanto en maquinaria OEM nueva como en la modernización de equipos existentes.
Los fuelles cosidos con cremallera BSTFLEX se pueden utilizar para:
Para obtener un presupuesto, por favor proporcione la siguiente información:
BSTFLEX puede fabricar fuelles con cremallera, tanto prototipos como de repuesto y para fabricantes de equipos originales (OEM), de acuerdo con los planos del cliente y los requisitos de la aplicación.
BSTFLEX combina la costura industrial a medida con una amplia experiencia en textiles técnicos resistentes al calor. Esto nos permite desarrollar fuelles desmontables de uso general y fuelles con cremallera de alta temperatura para entornos industriales exigentes.
Disponemos de dimensiones personalizadas, diferentes sistemas de cierre, tejidos especiales y configuraciones OEM.
Envíenos las dimensiones de su equipo, el entorno operativo, la carrera requerida y fotografías de la instalación para su evaluación.
