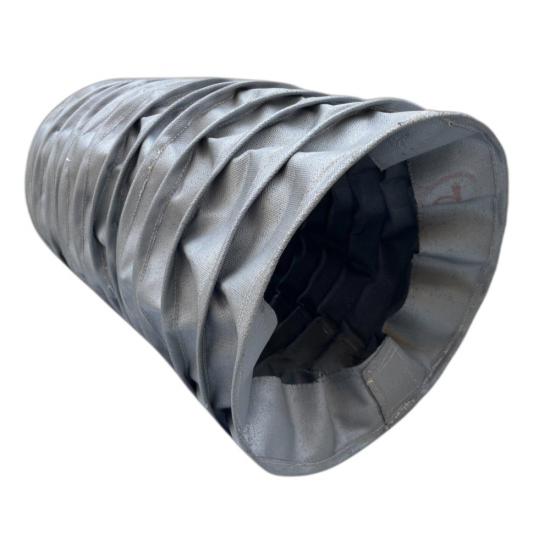

Los fuelles reforzados con alambre cosido BSTFLEX son cubiertas protectoras flexibles a medida, diseñadas para aplicaciones industriales exigentes de gran diámetro y largo recorrido. Una estructura interna de soporte de alambre ayuda a mantener la forma del fuelle durante la extensión y compresión, reduciendo la flacidez del tejido y mejorando la estabilidad durante los movimientos repetidos de la máquina.
Estos fuelles de tela reforzada con alambre son adecuados para proteger cilindros hidráulicos, ejes, actuadores, mecanismos telescópicos y otros componentes móviles del polvo, las virutas de metal, la abrasión, el aceite, el refrigerante, las chispas y el calor.
Cada fuelle se puede personalizar en cuanto a diámetro interior, diámetro exterior, longitud comprimida, longitud extendida, carrera, separación entre cables, material de la tela y configuración de montaje. Se encuentran disponibles tejidos técnicos como nailon recubierto, fibra de vidrio recubierta de silicona, fibra de vidrio recubierta de PTFE, fibra de vidrio aluminizada y otros, para aplicaciones estándar o de alta temperatura.
orden (moq):
1Los fuelles reforzados con alambre cosido BSTFLEX son cubiertas protectoras flexibles hechas a medida, diseñadas para aplicaciones industriales exigentes, de gran diámetro y largo recorrido, donde los fuelles de tela convencionales sin soporte pueden no mantener la forma o la estabilidad suficientes.
Los fuelles están fabricados con tejido industrial flexible y reforzados con un sistema interno de alambre. Este refuerzo ayuda a mantener la forma circular del fuelle durante la extensión y la compresión, reduce la flacidez del tejido y proporciona un movimiento controlado en largas distancias.
Esta construcción es especialmente adecuada para ejes de gran tamaño, cilindros hidráulicos, actuadores, conjuntos telescópicos y maquinaria industrial expuesta a polvo, partículas metálicas, aceite, refrigerante, abrasión, calor y otros contaminantes.
La característica que define este diseño de fuelle es su estructura interna de alambre.
En lugar de depender exclusivamente de la rigidez de los pliegues de la tela, el alambre de soporte ayuda a formar y estabilizar cada pliegue. Esto permite que los fuelles de gran diámetro mantengan una forma más uniforme durante el movimiento repetido de la máquina.
La construcción ofrece varias ventajas:
BSTFLEX fabrica fuelles con soporte de alambre según las dimensiones reales, la carrera y el espacio de instalación disponible del equipo.
| Especificación | Opciones personalizadas |
|---|---|
| Tipo fuelle | Cable SuppFuelle cosido a medida |
| Forma | Redonda / Cilíndrica |
| Diámetro interior | Costumbre |
| Diámetro externo | Costumbre |
| Longitud extendida | Costumbre |
| Longitud comprimida | Costumbre |
| Ataque | Según la solicitud |
| Soporte de alambre | Diámetro y espaciado personalizados |
| Material de tela | Según el entorno |
| Fin de la construcción | Collarín, brida, abrazadera o personalizado |
| Cierre | Cerrado, con cremallera, velcro o personalizado |
| Producción | Cantidades de prototipos y OEM |
El diámetro del alambre, la separación entre los soportes y la geometría de la convolución se pueden ajustar según el diámetro del fuelle, la frecuencia de movimiento y la estabilidad estructural requerida.
Los fuelles protectores de gran diámetro presentan desafíos de ingeniería diferentes a los de los fuelles cosidos convencionales de menor tamaño.
A medida que aumenta el diámetro, la tela sin soporte puede volverse más susceptible a:
La estructura reforzada con cables ayuda a mantener el perfil del fuelle durante todo el movimiento y, por lo tanto, es especialmente adecuada para equipos industriales de gran tamaño.
Las aplicaciones típicas incluyen:
Los fuelles con soporte de alambre también son eficaces cuando existe una gran diferencia entre la longitud totalmente comprimida y la totalmente extendida.
La estructura de soporte interna permite que múltiples pliegues controlados se expandan a lo largo de grandes distancias de recorrido, manteniendo al mismo tiempo una configuración comprimida relativamente compacta.
Esto hace que el diseño sea adecuado para:
BSTFLEX puede fabricar fuelles de tela reforzados con alambre utilizando diferentes textiles técnicos en función de la temperatura, la abrasión, el aceite, los productos químicos y la exposición ambiental.
Adecuado para la protección general de maquinaria industrial que requiera flexibilidad, resistencia a la abrasión y protección contra la contaminación.
Recomendado para aplicaciones a altas temperaturas y maquinaria expuesta al calor, chispas o superficies calientes.
Adecuado para entornos que requieren resistencia a la temperatura, resistencia química y baja adherencia a la superficie.

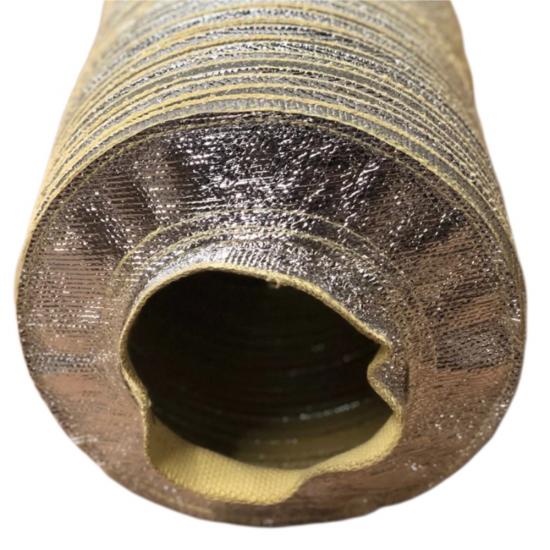

Se utiliza cuando se requiere la reflexión del calor radiante alrededor de hornos, fundiciones, maquinaria caliente o equipos de procesamiento.
Se pueden desarrollar estructuras especiales para aplicaciones expuestas a calor intenso, partículas calientes y entornos industriales exigentes.
La construcción con soporte de alambre resulta especialmente útil para fuelles de alta temperatura, ya que muchos tejidos técnicos resistentes al calor son menos adecuados para formar estructuras de acordeón rígidas y autoportantes.
El sistema de alambre interno ayuda a mantener la geometría del fuelle al tiempo que permite que los tejidos resistentes al calor permanezcan flexibles.
Dependiendo de la aplicación, BSTFLEX puede evaluar los materiales para determinar su exposición a:
La tela, el hilo de coser, el alambre de soporte y los herrajes de montaje deben seleccionarse de acuerdo con las condiciones de funcionamiento reales.
Los fuelles reforzados con alambre cosido pueden proteger los componentes móviles de:
Los componentes protegidos típicos incluyen:
BSTFLEX puede incorporar diferentes configuraciones de extremos según el diseño de la máquina.
Las opciones disponibles incluyen:

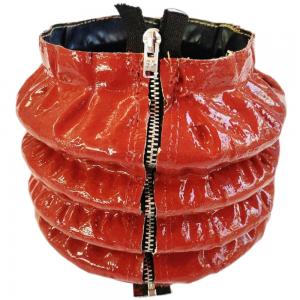

Para equipos que no se pueden desmontar fácilmente, también se pueden evaluar estructuras de soporte de alambre divididas o con cremallera.
Los fuelles reforzados con alambre cosido BSTFLEX son adecuados para:
Para obtener un presupuesto y evaluar el diseño, por favor proporcione la siguiente información:
BSTFLEX puede evaluar el tejido necesario, la separación entre los soportes de los cables, la geometría de plegado y la configuración de montaje según la aplicación específica.
BSTFLEX combina la capacidad de costura industrial a medida con la experiencia en tejidos técnicos de alta temperatura. Esto nos permite desarrollar fuelles reforzados con alambre no solo para la protección convencional de maquinaria, sino también para aplicaciones de gran diámetro y alta temperatura donde los fuelles de tela estándar podrían no proporcionar la estabilidad estructural suficiente.
Disponemos de dimensiones personalizadas, refuerzo de alambre, materiales especiales, sistemas de montaje y producción OEM.
Envíenos las dimensiones, la carrera requerida, la temperatura de funcionamiento y el plano de aplicación para su evaluación.
