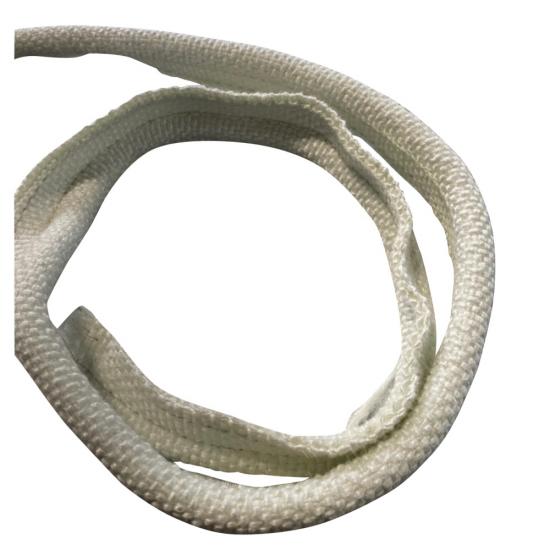

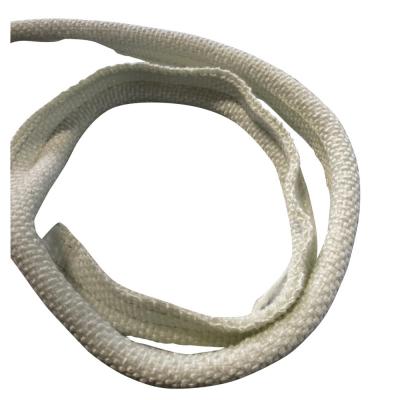

La junta termoplástica Tadpole con núcleo de fibra de vidrio y cubierta de fibra de vidrio es un perfil de sellado térmico flexible fabricado con una cubierta exterior de fibra de vidrio tejida que rodea un núcleo compresible de fibra de vidrio. Su construcción totalmente de fibra de vidrio proporciona un sellado suave y adaptable para puertas de hornos industriales, paneles de acceso a hornos, recintos calefactados y otros equipos térmicos.
A diferencia de las juntas de núcleo metálico tipo renacuajo, el núcleo de fibra de vidrio ofrece una respuesta de compresión más suave y se adapta fácilmente a pequeñas variaciones en la superficie de contacto. Al cerrar la puerta o el panel, el bulbo se comprime para rellenar el hueco de sellado, mientras que la cola plana integrada mantiene la junta firmemente en su posición.

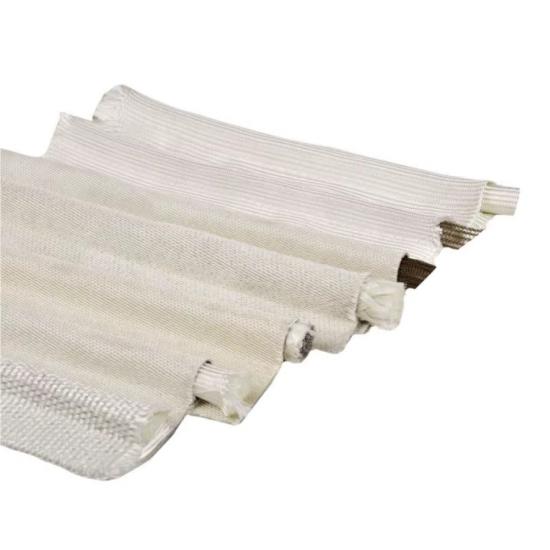

BSTFLEX fabrica juntas de fibra de vidrio tipo renacuajo con diámetros de bulbo, anchos de cola, longitudes y perfiles personalizados. Los productos se pueden desarrollar a partir de planos, dimensiones o muestras de juntas existentes para la producción OEM y aplicaciones de sellado de repuesto.
orden (moq):
1Pago:
EXW, FOB, CIF, DDP, FCA, etcPuerto de embarque:
Shanghai, NingboElCubierta de fibra de vidrio Núcleo de fibra de vidrio Junta TadpoleEs un perfil de sellado térmico flexible fabricado con una cubierta exterior de fibra de vidrio tejida que rodea un núcleo compresible de fibra de vidrio. Su construcción totalmente de fibra de vidrio proporciona un bulbo de sellado suave y adaptable para puertas de hornos industriales, paneles de acceso a hornos, recintos calefactados y otros equipos térmicos.
A diferencia de las juntas de núcleo metálico tipo renacuajo, el núcleo de fibra de vidrio ofrece una respuesta de compresión más suave y se adapta fácilmente a pequeñas variaciones en la superficie de contacto. Al cerrar la puerta o el panel, el bulbo se comprime para rellenar el hueco de sellado, mientras que la cola plana integrada mantiene la junta firmemente en su posición.
BSTFLEX fabricajuntas de fibra de vidrio para renacuajosEn diámetros de bulbo, anchos de cola, longitudes y perfiles personalizados. Los productos se pueden desarrollar a partir de planos, dimensiones o muestras de juntas existentes para la producción OEM y aplicaciones de sellado de repuesto.

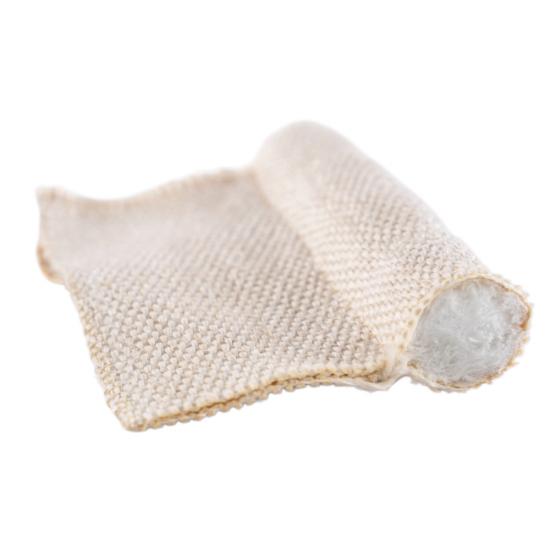

Esta junta utiliza fibra de vidrio tanto para la cubierta textil externa como para el núcleo compresible interno. Ambos componentes desempeñan funciones diferentes, pero trabajan juntos como un único perfil de sellado.
| Componente | Construcción | Función |
|---|---|---|
| Cubierta exterior | Fibra tejidaTela de algodón | Proporciona una superficie textil térmica externa flexible. |
| Núcleo interno | Núcleo de fibra de vidrio | Crea un cuerpo de sellado suave y compresible. |
| Bulbo | Cubierta de fibra de vidrio con núcleo de fibra de vidrio | Se comprime contra la superficie de contacto para crear el sello. |
| Cola | Tejido de fibra de vidrio | Proporciona una superficie plana para la fijación mecánica. |
El bulbo es la sección de sellado funcional de una junta tipo renacuajo. Cuando una puerta o panel se cierra, se aplica presión al bulbo y el núcleo de fibra de vidrio se comprime.
Esta compresión permite que la junta ocupe el espacio entre las dos superficies de contacto y compense las pequeñas variaciones dimensionales, las irregularidades de la superficie y los cambios en la holgura de sellado.
Debido a que la estructura interna se basa en fibra de vidrio en lugar de malla metálica, el bulbo ofrece una característica de compresión relativamente suave. Esto hace que la construcción sea particularmente útil cuando se requiere una buena adaptabilidad sin la rigidez adicional de un núcleo metálico.
No todos los sellos para puertas industriales requieren refuerzo de acero inoxidable o Inconel. Para muchas aplicaciones de sellado térmico, un núcleo de fibra de vidrio proporciona la combinación necesaria de flexibilidad, rendimiento térmico y compresión.
Las características clave incluyen:

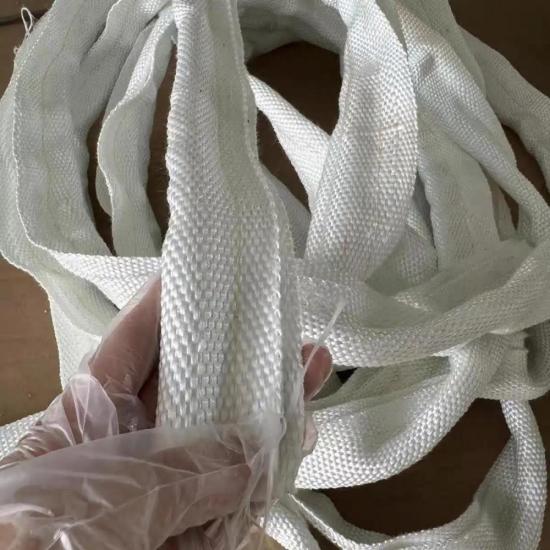

La cubierta exterior está fabricada con tejido de fibra de vidrio. Contiene el núcleo interno, forma la cola de montaje y proporciona la superficie expuesta de la junta.
La fibra de vidrio se utiliza ampliamente para sellos térmicos industriales porque combina flexibilidad con una construcción textil estable y resistencia a temperaturas elevadas.
La cubierta tejida puede adaptarse a tramos rectos, esquinas y contornos de los equipos, manteniendo al mismo tiempo el característico perfil abombado y alargado.
Las puertas de hornos industriales son una de las principales aplicaciones de esta construcción.
Al cerrarse, la puerta comprime el bulbo de fibra de vidrio contra el marco. El núcleo blando se adapta al espacio disponible y ayuda a mantener el contacto alrededor del perímetro de la abertura.
La cola plana se puede asegurar debajo de una tira de sujeción o fijarse mecánicamente según el diseño del horno.
Entre sus aplicaciones se incluyen hornos discontinuos, hornos de secado, hornos de curado, hornos industriales, hornos de cinta transportadora y otros sistemas de calefacción industrial.
La misma geometría de bulbo y cola se puede utilizar alrededor de las puertas de acceso a los hornos, los paneles de inspección y los recintos térmicos donde se requiera un sello textil flexible.
La selección de materiales siempre debe tener en cuenta la temperatura continua real y la exposición máxima. Para condiciones térmicas más severas, BSTFLEX puede fabricar juntas tipo renacuajo utilizando tejido de sílice, tejido cerámico u otros materiales textiles de alta temperatura.
Elegir el núcleo adecuado es importante porque influye en el comportamiento de la junta bajo compresión.
| Característica | Núcleo de fibra de vidrio | Núcleo de acero inoxidable |
|---|---|---|
| Sensación de compresión | Más suave | Más estructuraasegurado |
| Conformidad | Alto | Depende de la construcción de la malla. |
| Refuerzo metálico | No | Sí |
| Soporte para bombillas | Proporcionado por la densidad del núcleo de la fibra | Proporcionado por una estructura de núcleo metálico |
| Motivo típico de selección | Compresión suave y flexibilidad | Refuerzo mecánico y resiliencia |
Una junta de estanqueidad tipo tadpole con núcleo de Inconel está diseñada para cumplir con un conjunto diferente de requisitos.
Se prefiere el núcleo de fibra de vidrio cuando se desea un bulbo blando, no metálico y adaptable. Se puede seleccionar un núcleo de malla de Inconel cuando la aplicación requiere un refuerzo metálico más robusto y un rendimiento térmico más exigente del propio núcleo.
La construcción correcta depende de la temperatura de funcionamiento, la compresión, la fuerza de cierre de la puerta, los ciclos térmicos y el uso mecánico previsto.
| Producto | Junta de fibra de vidrio para renacuajos |
|---|---|
| Cubierta exterior | Woven tejido de fibra de vidrio |
| Núcleo interno | Núcleo de fibra de vidrio |
| Construcción | Bombilla compresible con base de montaje plana |
| Diámetro del bulbo | Costumbre |
| Ancho de la cola | Costumbre |
| Longitud | Costumbre |
| Perfil | Personalizado según la aplicación |
| Clasificación de temperatura | Depende del grado de fibra de vidrio, la construcción del núcleo y las condiciones de funcionamiento. |
| Producción OEM | Disponible |
La eficacia de un sello tipo renacuajo depende en gran medida de la selección de las dimensiones correctas del perfil.
BSTFLEX puede fabricar diferentes:
Para proyectos de sustitución, los clientes pueden proporcionar la sección transversal de la junta original, el plano del equipo, las dimensiones, fotografías o una muestra física.
Dos juntas de fibra de vidrio tipo renacuajo con las mismas dimensiones exteriores no tienen por qué tener características de compresión idénticas.
La construcción y la densidad del núcleo interno de fibra de vidrio influyen en la fuerza necesaria para comprimir el bulbo y en cómo responde la junta después de abrir la puerta del equipo.
Por este motivo, cuando el rendimiento de compresión sea importante, se deben especificar juntas de repuesto utilizando más que solo el diámetro del bulbo.
Esta construcción es una opción práctica cuando la aplicación lo requiere:

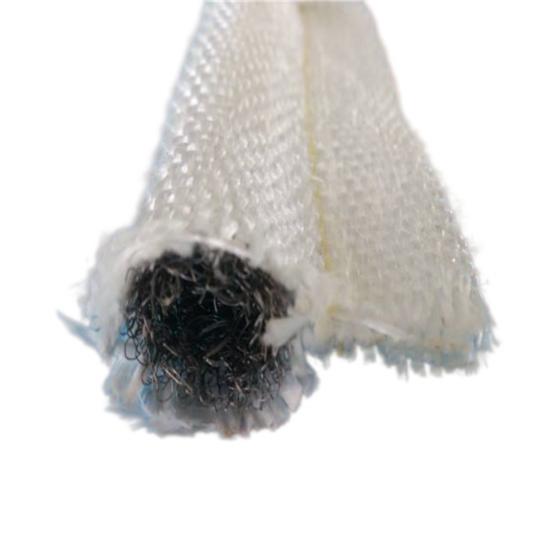

Para aplicaciones que requieren un refuerzo mecánico más robusto, BSTFLEX puede fabricar juntas de estanqueidad tipo tadpole con cubierta de fibra de vidrio y núcleos de acero inoxidable o Inconel.
Para aplicaciones que requieran un rango de temperatura diferente, la cubierta también se puede cambiar por sílice, cerámica u otros tejidos resistentes a altas temperaturas.
BSTFLEX suministra tanto perfiles de juntas OEM nuevos como juntas de repuesto para equipos industriales existentes.
Para proyectos de reemplazo, es útil proporcionar:
Estos detalles permiten evaluar la construcción de la junta con mayor precisión que si solo se especificara un nombre de producto genérico.
La junta de estanqueidad tipo renacuajo con núcleo de fibra de vidrio presenta un perfil de sellado de bulbo y cola, con un material de fibra de vidrio compresible en el interior del bulbo. En esta construcción, también se utiliza tejido de fibra de vidrio como cubierta exterior.
La principal ventaja es su compresión suave y flexible. El núcleo de fibra de vidrio se adapta a las superficies de sellado sin la rigidez adicional que proporciona un núcleo de malla metálica.
No. Este producto en particular utiliza un núcleo de fibra de vidrio. Para aplicaciones que requieren refuerzo metálico, se ofrecen núcleos de acero inoxidable e Inconel como opciones independientes.
Se utilizan habitualmente en las puertas de hornos industriales, paneles de acceso a hornos, recintos térmicos, equipos de tratamiento térmico y otros sistemas industriales calefactados.
Sí. BSTFLEX puede personalizar el diámetro de la bombilla, el ancho de la cola, las dimensiones generales, la longitud y la construcción del núcleo de fibra de vidrio según la aplicación.
Sí. Se pueden utilizar muestras de juntas existentes, dibujos de secciones transversales, fotografías y dimensiones para desarrollar perfiles de reemplazo.
BSTFLEX puede fabricar juntas de estanqueidad tipo renacuajo utilizando materiales alternativos como tejido de sílice, tejido cerámico y otros textiles de alta temperatura, junto con diferentes núcleos de fibra o metálicos.
BSTFLEX fabricaCubierta de fibra de vidrio, núcleo de fibra de vidrio, juntas de renacuajoPara hornos industriales, puertas de hornos, envolventes térmicas y equipos OEM.
Envíenos el diámetro de la bombilla, el ancho de la cola, la longitud requerida, la temperatura de funcionamiento, la cantidad y la información de la aplicación. También podemos utilizar dibujos, fotografías y muestras de juntas existentes para el desarrollo a medida.
Explorar másJuntas de estanqueidad tipo renacuajo y sellos de estanqueidad tipo renacuajo para altas temperaturasPara estructuras de sellado de fibra de vidrio, sílice, cerámica, tejido revestido y núcleo metálico.
