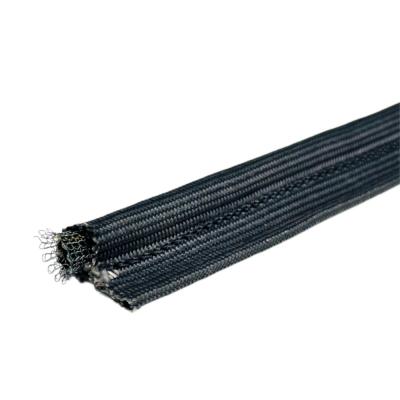

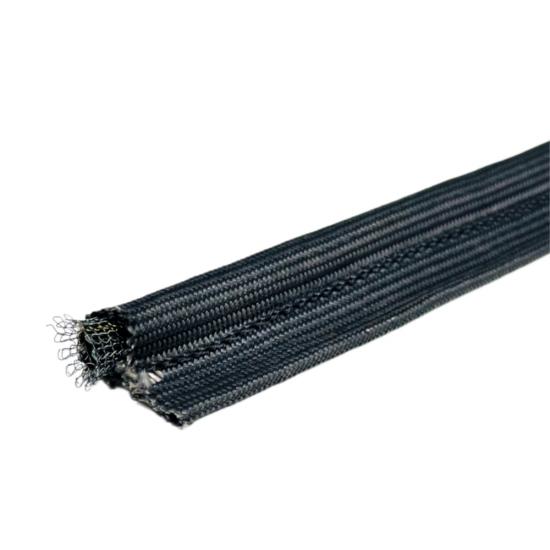

La junta Tadpole de núcleo hueco de acero inoxidable con cubierta de fibra de vidrio es un perfil de sellado térmico altamente compresible diseñado para puertas de hornos industriales, paneles de acceso a hornos, conductos, compuertas, recintos térmicos y otros equipos que requieren un sellado flexible alrededor de huecos irregulares o cambiantes.
La junta combina una cubierta exterior de fibra de vidrio tejida con un núcleo hueco de acero inoxidable. A diferencia de un núcleo de malla sólida o de cuerda de fibra de vidrio, la estructura metálica hueca proporciona un bulbo más ligero y compresible que se deforma fácilmente bajo presión de cierre, manteniendo una elasticidad útil una vez liberada la carga.
Su diseño de bulbo y cola separa las funciones de sellado y montaje. El bulbo hueco forma el sello de compresión contra la superficie de acoplamiento, mientras que la cola plana de fibra de vidrio proporciona una sección conveniente para la retención mecánica.
BSTFLEX fabrica juntas de núcleo hueco de fibra de vidrio tipo tadpole con diámetros de bulbo, anchos de cola, longitudes y configuraciones de perfil personalizadas. La construcción de núcleo hueco de acero inoxidable también se puede ajustar según los requisitos de compresión, la geometría del equipo y las especificaciones del fabricante original.
orden (moq):
1Pago:
EXW, FOB, CIF, DDP, FCA, etcPuerto de embarque:
Shanghai, NingboElCubierta de fibra de vidrio, núcleo hueco de acero inoxidable, junta TadpoleEs un perfil de sellado industrial flexible diseñado para puertas de hornos, paneles de acceso a hornos, conductos, compuertas, recintos térmicos y otros equipos donde la junta debe comprimirse fácilmente y adaptarse a superficies de sellado irregulares.
Esta construcción combina una cubierta exterior de fibra de vidrio tejida con un núcleo interno hueco de acero inoxidable. El núcleo hueco proporciona a la bombilla una estructura más compresible que muchos diseños de núcleo sólido, a la vez que conserva el refuerzo metálico dentro del perfil de sellado.
Cuando la puerta o el panel del equipo se cierra, el bulbo hueco se comprime contra la superficie de contacto y se adapta a las variaciones en el espacio de sellado. La cola plana de fibra de vidrio permanece fuera de la zona de compresión principal y proporciona el área de fijación para la instalación mecánica.
BSTFLEX fabricaJuntas de fibra de vidrio con núcleo hueco tipo renacuajoen diámetros de bombilla, anchos de cola, longitudes y configuraciones de perfil personalizados para proyectos de sellado de producción, mantenimiento y reemplazo de fabricantes de equipos originales (OEM).

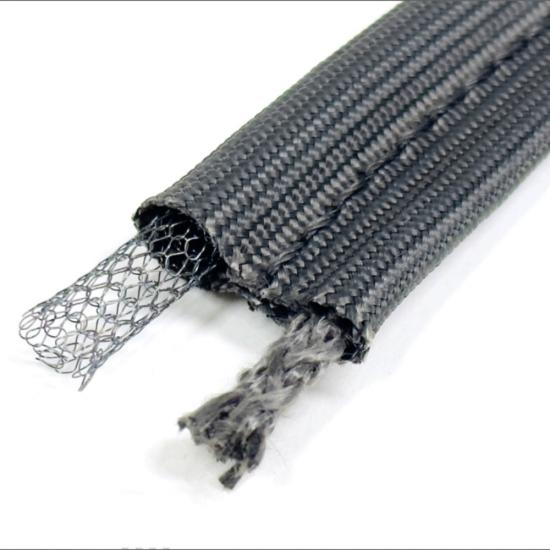

La característica distintiva de esta junta es su estructura hueca en forma de bulbo metálico.
| Componente | CoInstrucciones | Función |
|---|---|---|
| Cubierta exterior | Tejido de fibra de vidrio | Proporciona una capa textil térmica externa flexible. |
| Núcleo interno | Núcleo hueco de acero inoxidable | Crea un bulbo resistente y altamente compresible. |
| Bulbo | Núcleo metálico hueco revestido de fibra de vidrio | Forma la zona de sellado de compresión principal |
| Cola | Tejido de fibra de vidrio | Proporciona la sección de montaje y retención |
El núcleo hueco modifica el comportamiento mecánico del bulbo del renacuajo.
En lugar de utilizar una cuerda de fibra sólida o una malla metálica densa, la estructura interna de acero inoxidable cuenta con un área central abierta. Al aplicar presión para cerrarla, el bulbo se pliega hacia adentro y reduce su altura con una fuerza relativamente baja.
Esto hace que la junta sea especialmente útil en aplicaciones donde las puertas de los equipos no pueden ejercer una alta presión de cierre o donde el sello debe adaptarse a variaciones dimensionales relativamente grandes.
Una vez retirada la carga, el núcleo de acero inoxidable ayuda a que la bombilla recupere su forma original.
Un núcleo hueco no es simplemente una versión más ligera de un núcleo sólido. Proporciona una característica de compresión diferente.
Entre las ventajas típicas se incluyen:
El tejido exterior de fibra de vidrio contiene y protege el núcleo metálico hueco, al tiempo que forma la cola de montaje plana.
Los textiles de fibra de vidrio se utilizan ampliamente en el sellado industrial porque combinan flexibilidad, estabilidad dimensional y resistencia a altas temperaturas.
La construcción tejida también permite que la junta se adapte a las esquinas, los marcos de las puertas y la geometría de otros equipos sin introducir la rigidez asociada a un sello completamente metálico.
Las estructuras comparables de cubierta de fibra de vidrio y núcleo hueco de acero inoxidable se especifican comúnmente para temperaturas de servicio de alrededor de 1000 °F / 538 °C.
La temperatura de uso real de una junta BSTFLEX depende del grado exacto de fibra de vidrio, la construcción del núcleo de acero inoxidable, el material de costura, las condiciones de compresión y la atmósfera circundante.
Para aplicaciones que operan cerca del límite térmico superior, se deben confirmar la temperatura continua, la temperatura máxima y la duración de la exposición antes de la selección final del material.
Los núcleos metálicos huecos y macizos pueden utilizar materiales de acero inoxidable similares, pero su comportamiento ante la compresión es diferente.
| Propiedad | Núcleo hueco de acero inoxidable | Núcleo de acero inoxidable macizo |
|---|---|---|
| Compresibilidad | Más alto | Bajo a moderado |
| Fuerza de cierre | Generalmente más bajo | Generalmente más alto |
| Firmeza del bulbo | Más suave y más plegable | Más estructurado |
| Alojamiento temporal | Muy bien | Bueno cuando tiene el tamaño adecuado. |
| Soporte mecánico | Proporcionado por una estructura metálica hueca | Proporcionado por una estructura metálica más densa |
| Motivo típico de selección | Alta compresión con fuerza de cierre reducida | Soporte firme y compresión controlada |
Ambas estructuras pueden proporcionar una compresión suave, pero se comportan de manera diferente.
El núcleo de una cuerda de fibra de vidrio es completamente no metálico y su firmeza está determinada en gran medida por la densidad de la fibra y la construcción de la cuerda.
Un núcleo hueco de acero inoxidable utiliza una estructura metálica que puede colapsar bajo presión y recuperarse una vez que se retira la carga.
Por lo tanto, la construcción hueca de acero inoxidable se suele elegir cuando se requiere flexibilidad junto con resistencia metálica.
La elección entre un núcleo hueco de acero inoxidable y un núcleo de Inconel debe basarse tanto en los requisitos mecánicos como en los térmicos.
Un núcleo hueco de acero inoxidable resulta especialmente útil cuando la compresibilidad y una menor fuerza de cierre son prioridades.
Se puede optar por un núcleo de Inconel cuando el refuerzo metálico en sí mismo deba soportar condiciones térmicas más severas.
En lugar de seleccionar el núcleo únicamente por el nombre de la aleación, se deben evaluar el material, la densidad y la geometría del núcleo.
Esta construcción es adecuada para aplicaciones que requieren un sellado térmico flexible y altamente compresible.
Las puertas de hornos grandes suelen requerir una junta que pueda compensar las variaciones en la alineación de la puerta y la planitud del marco.
AJunta de renacuajo para puerta de horno de núcleo huecoPuede comprimirse significativamente al cerrarse la puerta, lo que ayuda a mantener el contacto alrededor del perímetro sin necesidad de aplicar una fuerza de cierre excesiva.
Esta característica puede resultar especialmente útil en puertas grandes, cubiertas extraíbles y equipos que experimentan ciclos térmicos repetidos.
Las juntas tipo renacuajo también se utilizan alrededor de conductos, compuertas y juntas de paneles donde las superficies de contacto pueden no permanecer perfectamente uniformes.
La bombilla hueca puede adaptarse a pequeños cambios dimensionales, mientras que la cola de montaje mantiene el sello fijado a la estructura del equipo.
En las aplicaciones de conductos, se deben revisar la temperatura, la presión, la vibración y el entorno químico del gas antes de seleccionar la construcción final.
Una de las principales razones para elegir una bombilla hueca es su capacidad para adaptarse a una superficie de acoplamiento irregular.
Cuando una sección del espacio de sellado es más pequeña que otra, el bulbo puede comprimirse en diferentes cantidades a lo largo de la longitud de la junta.
Esto ayuda a mantener un contacto de sellado continuo en superficies de equipos que no son perfectamente planas o uniformes en dimensiones.
La estructura metálica interna puede diseñarse de diferentes maneras según las características de compresión requeridas.
Dependiendo de la aplicación, los núcleos huecos de acero inoxidable pueden fabricarse con diferentes densidades de malla o construcciones reforzadas para modificar:
BSTFLEX puede evaluar la construcción del núcleo según las dimensiones del equipo, la presión de sellado y los requisitos del cliente.
El dimensionamiento correcto es fundamental para una junta de núcleo hueco tipo tadpole.
La bombilla debe ser lo suficientemente grande como para mantener un contacto hermético, pero no debe comprimirse excesivamente cuando la puerta o el panel alcancen su posición cerrada.
BSTFLEX puede personalizar:
| Tipo de producto | Fibra de vidrio HoJunta de núcleo bajo Tadpole |
|---|---|
| Cubierta exterior | Tejido de fibra de vidrio |
| Centro | Núcleo hueco de acero inoxidable |
| Opción típica de acero inoxidable | Acero inoxidable 304 |
| Perfil | Bulbo compresible con cola plana |
| Diámetro del bulbo | Costumbre |
| Ancho de la cola | Costumbre |
| Longitud | Costumbre |
| Capacidad de temperatura | Depende del grado de fibra de vidrio, la construcción del núcleo y las condiciones de aplicación. |
| Construcción de núcleos a medida | Disponible |
| Fabricación OEM | Disponible según dibujo o muestra. |
Se debe considerar una construcción de núcleo hueco cuando la aplicación requiera una o más de las siguientes características:
BSTFLEX puede fabricar perfiles OEM nuevos, así como juntas de repuesto para hornos, estufas, conductos y otros equipos térmicos existentes.
Para proyectos de reemplazo, proporcione:
También se puede utilizar una muestra física de la junta cuando se desconocen las dimensiones originales o la construcción del núcleo.
La junta de estanqueidad tipo renacuajo con núcleo hueco es un perfil de sellado con bulbo y cola, donde el bulbo contiene un núcleo interno abierto. En este producto, el núcleo está fabricado en acero inoxidable y la cubierta exterior es de fibra de vidrio tejida.
La principal ventaja es su mayor compresibilidad. La estructura hueca se colapsa con mayor facilidad bajo presión de cierre, lo que permite que la junta se adapte a los huecos de sellado sin necesidad de aplicar la misma fuerza que en muchas construcciones con núcleos más densos.
Sí. Esta construcción utiliza un núcleo hueco de acero inoxidable. El acero inoxidable 304 es una opción común, aunque se pueden evaluar otras construcciones con núcleo metálico para aplicaciones específicas.
En general, sí. Un núcleo hueco está diseñado para colapsar más fácilmente bajo compresión, mientras que un núcleo de malla sólida produce un bulbo más firme y estructurado.
Entre las aplicaciones típicas se incluyen puertas de hornos industriales, puertas de hornos de combustión, conductos, compuertas, cubiertas, paneles de acceso y recintos térmicos.
Sí. El diámetro del bulbo, la construcción del núcleo metálico y la densidad de la malla se pueden ajustar para lograr diferentes características de compresión.
Sí. Se pueden utilizar dibujos, fotografías, dimensiones o muestras físicas para desarrollar perfiles de juntas de repuesto.
BSTFLEX fabricaCubierta de fibra de vidrio, núcleo hueco de acero inoxidable, juntas de renacuajoPara hornos, estufas, conductos, compuertas, envolventes térmicas y equipos industriales OEM.
Para obtener un presupuesto, envíenos el diámetro de la bombilla, el ancho de la cola, las dimensiones generales del perfil, la longitud requerida, la temperatura de funcionamiento, la holgura de sellado y la cantidad. También podemos utilizar muestras existentes o planos técnicos para el desarrollo a medida.
Explorar másJuntas de estanqueidad tipo renacuajo y sellos de estanqueidad tipo renacuajo para altas temperaturascon estructuras de fibra de vidrio, sílice, cerámica, tejido revestido, núcleo de fibra y núcleo de metal.
