Las fundas de aislamiento térmico para tuberías extraíbles BSTFLEX están fabricadas a medida para secciones de tuberías industriales rectas que requieren cobertura térmica y acceso regular. Se pueden fabricar secciones modulares reutilizables según el diámetro de la tubería, la longitud aislada, la temperatura de funcionamiento, el trazado de calor y el espacio libre de instalación, con materiales y cierres seleccionados para el entorno de servicio real.
orden (moq):
1Una funda aislante desmontable para tuberías es una cubierta térmica flexible y reutilizable diseñada para tramos de tuberías industriales que deben permanecer accesibles. Ofrece una alternativa a la reconstrucción del aislamiento convencional tras inspecciones, soldaduras, trabajos de calefacción o mantenimiento programado.
BSTFLEX fabrica cada revestimiento según el diámetro de la tubería, la longitud de aislamiento requerida, la temperatura de funcionamiento, el entorno y el espacio de instalación disponible. Los tramos largos de tubería se pueden dividir en secciones modulares numeradas para que el personal de mantenimiento retire únicamente la sección necesaria para cada trabajo.
Esta página de producto trata sobre el aislamiento removible para tuberías rectas. Las bridas, bombas, válvulas, codos, tes y reductores tienen diferentes formas y requisitos de servicio, y se aíslan mejor con cubiertas específicas. Mantener estos productos separados proporciona un patrón más preciso y facilita el pedido de repuestos.
Las ubicaciones típicas incluyen secciones de tubería expuestas entre aislamiento permanente, puntos de inspección, áreas de soldadura, conexiones de trazado térmico, zonas de acceso para instrumentación y tramos cortos de tubería que se retiran con regularidad. La cubierta puede superponerse al aislamiento adyacente para reducir los huecos abiertos, manteniendo al mismo tiempo una línea de retirada despejada.

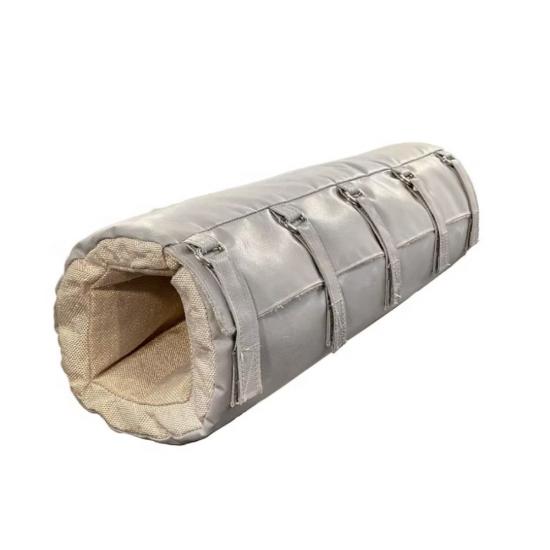

Sección envolvente de una sola pieza con cierre longitudinal. Esta construcción es adecuada para una longitud de tubería definida, donde la cubierta se puede abrir y retirar sin interferencia de equipos cercanos.

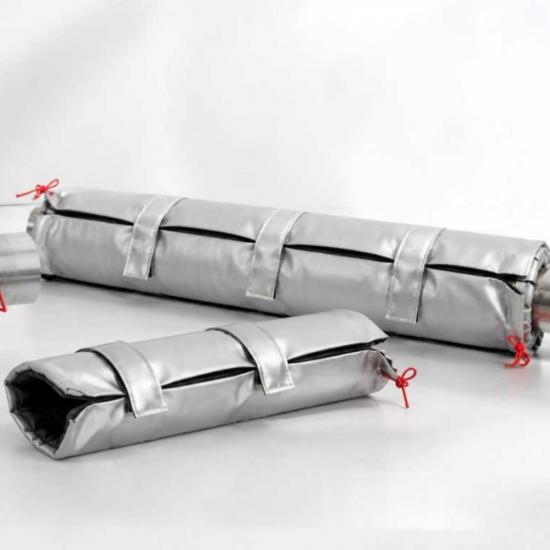

Las secciones largas se pueden dividir en tramos manejables. Cada tramo puede llevar una etiqueta de identificación permanente que muestre el número de línea, la posición y la secuencia de instalación. Los extremos superpuestos ayudan a reducir los espacios entre las cubiertas adyacentes.
Se puede instalar una cubierta corta y desmontable sobre una soldadura, un punto de inspección o una zona de prueba que requiera acceso periódico. El aislamiento permanente circundante permanece intacto mientras se retira la cubierta de acceso.
La cubierta se puede diseñar según los cables de calefacción, las líneas de vapor y las cajas de conexión homologadas. La calefacción es un sistema independiente diseñado específicamente para este fin. La ubicación, la clase de temperatura y los requisitos de acceso para el mantenimiento deben especificarse antes de confirmar la construcción de la cubierta.
Los diseños para exteriores pueden utilizar tejidos exteriores resistentes a la intemperie, costuras protegidas y detalles de instalación que impidan la entrada de agua. La orientación es importante: los cierres, las superposiciones y las costuras deben colocarse de manera que el agua no se acumule dentro del aislamiento.
| Componente | Opciones de materiales típicas | Factores de selección |
|---|---|---|
| Chaqueta exterior | fibra de vidrio recubierta de silicona, fibra recubierta de PTFETelas de vidrio, fibra de vidrio aluminizada u otros tejidos recubiertos de alta temperatura. | Condiciones climáticas, aceite, humedad, abrasión, calor radiante y condiciones de limpieza. |
| Núcleo térmico | Aislamiento con estera de fibra de vidrio, estera de sílice, aislamiento de fibra cerámica o aislamiento a base de aerogel. | Temperatura de la tubería, objetivo térmico, espesor y peso permitidos |
| Delineador de ojos para rostro ardiente | Tela de fibra de vidrio, tejido de sílice, lámina de acero inoxidable o malla de acero inoxidable | Temperatura de contacto, vibración, estado de la superficie y desgaste mecánico |
| Sistema de fijación | Anillas en forma de D y correas, ganchos y alambre para cordones, resortes, hebillas u otros cierres reutilizables. | Temperatura, espacio de acceso, vibración y frecuencia de extracción |
| Refuerzo interno | Alfileres de acolchado, malla de acero inoxidable, costuras reforzadas y capas de desgaste localizadas | Longitud de la sección, orientación, movimiento del aislamiento y método de manipulación |
La temperatura de un solo material no debe considerarse como la clasificación de toda la cubierta de la tubería. La construcción completa incluye el tejido exterior, el núcleo aislante, el revestimiento, el hilo de coser, los sujetadores y los detalles de instalación. Todos los componentes deben evaluarse en función de las temperaturas reales de funcionamiento y exposición.
Las camisas para tuberías rectas son más sencillas que las tapas de válvulas o bombas, pero el ajuste final aún depende de las dimensiones exactas. Proporcione lo siguiente:
Si la tubería ya tiene aislamiento, aclare si la nueva cubierta cubrirá la tubería desnuda, reemplazará todo el conjunto de aislamiento o actuará únicamente como una cubierta exterior removible. Se trata de construcciones diferentes y requieren diámetros finales distintos.
El cierre longitudinal debe permanecer visible y accesible tras la instalación. En tuberías horizontales, no debe ubicarse en zonas donde puedan acumularse líquidos o agua de lluvia. En tuberías verticales, el solapamiento de las secciones y el método de soporte deben impedir que la cubierta y el núcleo aislante se deslicen hacia abajo.

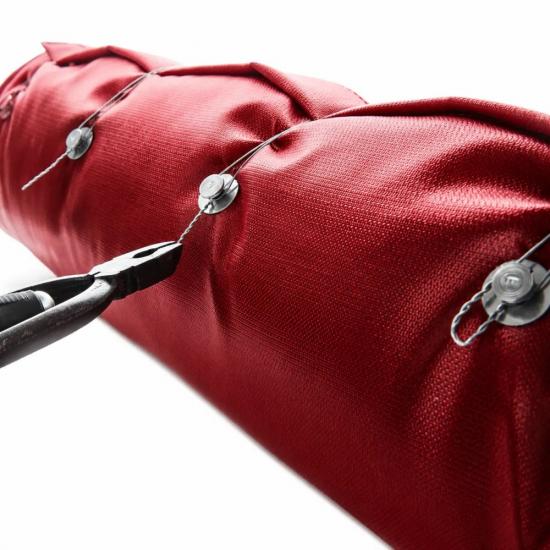

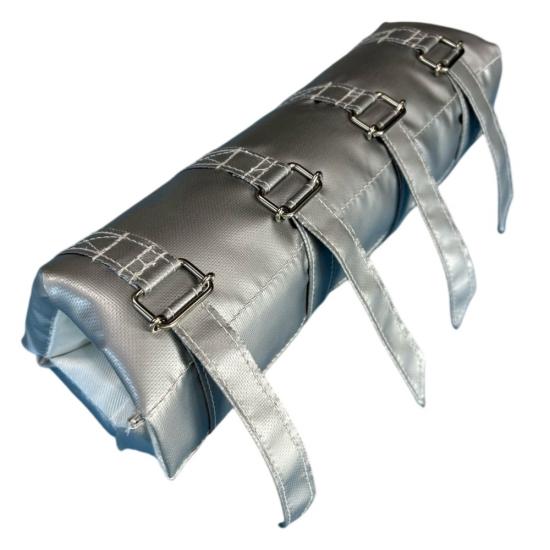

Las anillas en D con correas permiten ajustar la tensión para numerosas aplicaciones industriales en interiores. Se pueden utilizar ganchos, resortes y alambre de acero inoxidable cuando se requiere un cierre totalmente metálico. La elección correcta depende de la temperatura de exposición, la vibración, la frecuencia de acceso y las prácticas del lugar de trabajo.
| Método de aislamiento | MejorAdecuado para | Consideraciones de mantenimiento |
|---|---|---|
| Revestimiento aislante extraíble para tuberías | Secciones de tuberías industriales que requieren acceso repetido | Se pueden desmontar y reinstalar secciones completas. |
| Cinta aislante o film aislante | Tuberías pequeñas, trabajos temporales o aplicaciones donde el revestimiento sea práctico. | Es posible que sea necesario desempaquetarlo y volver a colocarlo durante el servicio. |
| Aislamiento de tuberías rígido o convencional | Tramos largos de tuberías permanentes con requisitos de acceso limitados | Es posible que algunas secciones requieran cortes o reconstrucción al abrirse. |
| Revestimiento metálico | Protección del aislamiento convencional contra la intemperie y los daños mecánicos. | Normalmente forma parte de un sistema de aislamiento rígido independiente. |
En tuberías de alta temperatura, la construcción se suele seleccionar para reducir la transferencia de calor y la temperatura de la superficie accesible, a la vez que se facilita el acceso para el mantenimiento. En tuberías de baja temperatura, el control de la condensación requiere un sistema de barrera de vapor continuo y correctamente sellado. No se debe especificar automáticamente una camisa de servicio caliente convencional con costuras para servicio refrigerado o criogénico.
El aislamiento reduce la transferencia de calor, pero no lo genera. Las tuberías expuestas a temperaturas bajo cero pueden requerir un sistema de calefacción por resistencia eléctrica diseñado adecuadamente, además del aislamiento. La cubierta debe ser compatible con el diseño del sistema de calefacción y no debe cubrir las cajas de conexión ni los puntos de inspección que deban permanecer accesibles.
Tras retirarla, coloque la funda sobre una superficie limpia y seca, en lugar de doblarla bruscamente o arrastrarla por el suelo. Antes de reinstalarla, inspeccione la cubierta exterior, el forro, las costuras, los sujetadores y el núcleo aislante. Un aislamiento húmedo, comprimido o contaminado químicamente podría no ofrecer el rendimiento esperado.
Antes de reinstalar la cubierta, se debe inspeccionar la superficie de la tubería para detectar fugas y corrosión. Si la corrosión bajo el aislamiento es un problema del proyecto, el propietario del activo o un ingeniero cualificado deberá determinar el programa de inspección y el sistema de recubrimiento.
BSTFLEX suministra prototipos de revestimientos, secciones de repuesto y producción en serie para proyectos industriales y fabricantes de equipos. Los revestimientos se pueden fabricar a partir de planos de tuberías, dibujos, mediciones in situ, plantillas o muestras aprobadas. Entre las opciones disponibles se incluyen números de equipo, etiquetas de sección, marcas de dirección de instalación, embalaje especial y combinaciones de materiales específicas para cada proyecto.
Para tramos largos de tubería, proporcione un plano de secciones que muestre la cantidad, la longitud y el número de identificación de cada revestimiento. Esto ayuda a relacionar cada pieza terminada con su ubicación de instalación y simplifica los pedidos de reemplazo futuros.
Se pueden agrupar según el diámetro y la longitud de la tubería, pero el tamaño final también debe tener en cuenta el espesor del aislamiento, el aislamiento adyacente, los cierres, las superposiciones y el espacio libre en el sitio. Se recomiendan dimensiones específicas para cada proyecto.
Sí. Las secciones modulares se pueden instalar en secuencia con los extremos superpuestos. Las etiquetas numeradas ayudan a los equipos de mantenimiento a reinstalar cada sección en la posición correcta.
Puede diseñarse para que encaje con una tapa adyacente, pero las bridas y los codos suelen funcionar mejor con secciones desmontables independientes. Las tapas separadas proporcionan un ajuste más preciso y permiten abrir un componente sin necesidad de retirar toda la cubierta de la tubería.
Sí, siempre que se proporcionen el diseño del sistema de calefacción por resistencia, la ubicación del cable, la clasificación de temperatura y los puntos de acceso necesarios. La cubierta aislante no sustituye los controles del sistema de calefacción por resistencia ni la protección eléctrica.
No automáticamente. El aislamiento para aplicaciones en caliente y el control de vapor para aplicaciones en frío tienen requisitos de construcción diferentes. Las aplicaciones refrigeradas y criogénicas requieren una revisión específica de la condensación, el sellado de vapor, las juntas y las penetraciones.
Sí. Aún así, conviene confirmar el diámetro original de la tubería y la longitud de instalación requerida, ya que una camisa antigua puede haberse estirado, comprimido o alterado durante su uso.
Envíe a BSTFLEX el diámetro de la tubería, la longitud aislada, la temperatura de funcionamiento, los requisitos de aislamiento, la cantidad y fotografías de la instalación. Analizaremos los materiales, la longitud de la sección, la disposición de los cierres y las superposiciones para su sistema de tuberías.
