Las cubiertas aislantes extraíbles para codos y accesorios de tubería BSTFLEX están diseñadas a medida para curvas, tes, reductores y otros componentes de tuberías irregulares de uso industrial. Las secciones reutilizables, con forma predefinida, se adaptan a la geometría del accesorio, se conectan con el aislamiento de tubería adyacente y se pueden retirar para su inspección o mantenimiento sin dañar el sistema de aislamiento completo.
orden (moq):
1Los accesorios de tubería industriales interrumpen la forma cilíndrica simple de una tubería recta. Los codos cambian la dirección, las tes crean ramificaciones y los reductores unen diferentes diámetros de tubería. Estos cambios hacen que el aislamiento convencional sea más difícil de cortar, ajustar y retirar sin dejar espacios.
BSTFLEX fabrica cubiertas de aislamiento extraíbles alrededor de la geometría real de codos, tes, reductores y accesorios relacionados. Cada cubierta está diseñada para adaptarse al aislamiento de la tubería adyacente, preservando al mismo tiempo el acceso al accesorio, las soldaduras y los componentes cercanos. La construcción reutilizable se puede retirar durante la inspección o el mantenimiento y volver a instalar una vez finalizado el trabajo.
Las bridas, válvulas, bombas y secciones de tubería recta tienen sus propios productos de aislamiento extraíbles. Separar estos componentes permite que la cubierta del accesorio siga la forma correcta y permite a los equipos de mantenimiento abrir solo la sección que necesita servicio.
Una manta rectangular plana puede arrugarse o desprenderse al envolverse alrededor de un codo curvo. En una te, tres aberturas de tubería deben alinearse correctamente. Un reductor necesita dos diámetros finales diferentes y una transición controlada entre ellos. Si el patrón no coincide con el accesorio, el aislamiento puede comprimirse en un área y dejar un espacio abierto en otra.
BSTFLEX utiliza paneles moldeados, curvas segmentadas, costuras reforzadas y aberturas ajustadas para seguir estos perfiles. Las solapas de superposición pueden conectar la cubierta con las chaquetas de tubería recta adyacentes o el aislamiento permanente. El objetivo es un conjunto extraíble práctico, no una lámina suelta atada alrededor de un componente irregular.

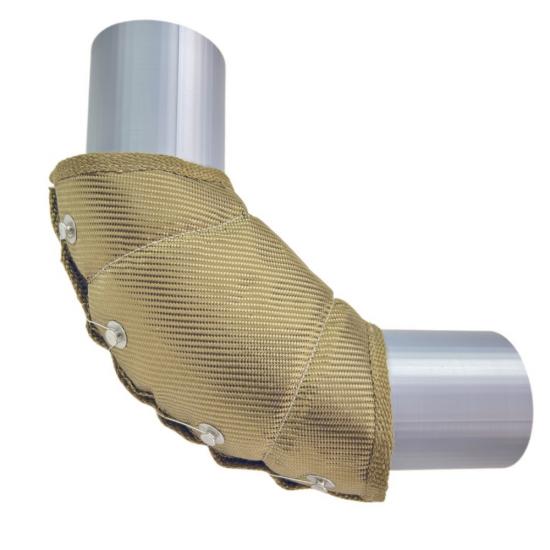

Un patrón segmentado sigue la curva de un codo de tubería. El número y la forma de los paneles dependen del ángulo del codo, el radio de la línea central, el diámetro de la tubería y el espesor del aislamiento. El cierre se puede colocar en el exterior o en el interior de la curva según el espacio libre disponible.

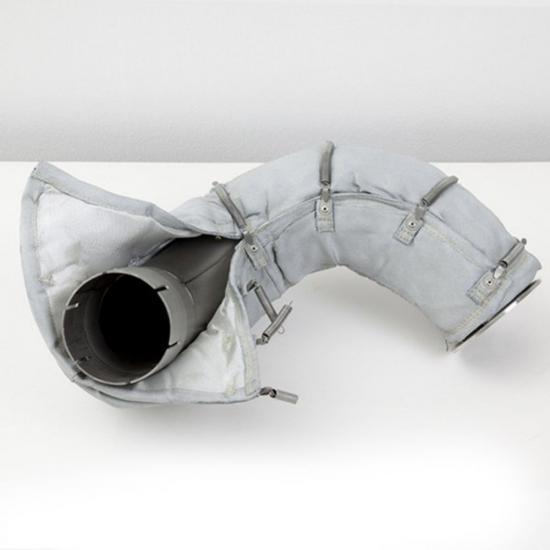

Se puede utilizar una construcción de dos o varias partes cuando el codo está cerca de una pared, suelo o línea vecina. Las secciones separadas reducen el espacio necesario para la instalación y permiten retirar un lado de forma independiente.
Una cubierta para te incluye aberturas para la tubería principal y la conexión de ramificación. Las tes iguales y las tes de reducción requieren patrones diferentes. Se debe confirmar el ángulo de ramificación, los diámetros de la tubería y la longitud recta disponible en los tres lados.
Una chaqueta reductora realiza la transición entre dos diámetros de tubería. Los reductores concéntricos son generalmente simétricos alrededor de la línea central, mientras que los reductores excéntricos requieren que se identifiquen el lado plano y la orientación de instalación antes de realizar el patrón.

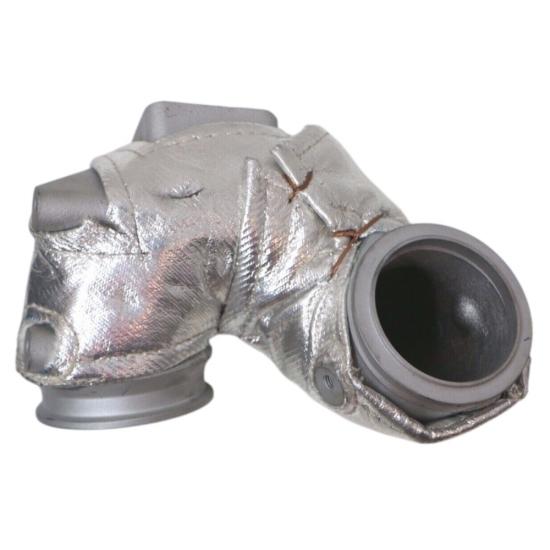

Las transiciones fabricadas, las conexiones de ramificación soldadas y los accesorios no estándar se pueden cubrir a partir de un dibujo, plantilla, medición tridimensional o muestra física. Las fotografías desde varios ángulos ayudan a confirmar el espacio libre de instalación y la posición de cierre.
| Componente de la cubierta | Opciones típicas | Propósito |
|---|---|---|
| Capa protectora exterior | Fibra de vidrio recubierta de silicona,Fibra de vidrio recubierta de PTFE, fibra de vidrio aluminizada u otros tejidos resistentes al calor recubiertos | Protege contra la manipulación, el aceite, la humedad, la intemperie, la abrasión y la contaminación del sitio |
| Núcleo de aislamiento | Manta de fibra de vidrio punzonada, manta de sílice punzonada, aislamiento de fibra cerámica o aislamiento a base de aerogel | Proporciona resistencia térmica alrededor del accesorio |
| Revestimiento de cara caliente | Tela de fibra de vidrio, tejido de sílice, lámina de acero inoxidable o malla de acero inoxidable | Contiene el aislamiento y se enfrenta al componente calentado |
| Sistema de sujeción | Anillas en D y correas, ganchos de acero inoxidable, resortes, alambre de amarre, hebillas u otros cierres reutilizables | Asegura los paneles moldeados y permite la apertura repetida |
| Refuerzo | Pasadores de acolchado, parches de desgaste local, malla de acero inoxidable, costuras reforzadas y protección de bordes | Controla el movimiento del aislamiento alrededor de formas curvas o ramificadas |
La cubierta completa debe diseñarse en función de la temperatura de la aplicación. La temperatura de la hoja de datos de un material no se convierte automáticamente en la clasificación del producto terminado. Se deben considerar el tejido exterior, el revestimiento, el núcleo de aislamiento, el hilo, los sujetadores, el espesor y las condiciones de instalación.
Para un codo estándar, proporcione la siguiente información:
Si se desconoce el radio de la línea central, envíe una fotografía de vista lateral cuadrada con una escala de medición y registre la distancia entre los puntos de referencia de la línea central de la tubería. Se recomienda un dibujo o una plantilla física para curvas fabricadas no estándar.
Para una te, registre el diámetro de la tubería principal, el diámetro de la rama, el ángulo de la rama y las dimensiones de centro a extremo en todas las direcciones. Indique si el accesorio es una te igual o una te de reducción. Incluya suficiente longitud recta para que la cubierta se superponga al aislamiento adyacente.
Para un reductor, proporcione los diámetros de tubería grande y pequeña, la longitud total del reductor y la orientación instalada. Para un reductor excéntrico, identifique claramente si el lado plano está en la parte superior, inferior o lateral. Las fotografías deben mostrar el reductor en su posición instalada.
La cubierta del accesorio debe encontrarse con el aislamiento contiguo sin obligar a los equipos de mantenimiento a retirar una longitud innecesaria de la cubierta de la tubería. Se pueden usar solapas finales, cordones, correas o superposiciones moldeadas según el diámetro de la tubería, la temperatura y la preferencia del sitio.
Cuando la tubería adyacente utiliza cubiertas extraíbles, cada componente puede recibir su propio número de identificación. Cuando la tubería contigua tiene aislamiento permanente y revestimiento metálico, la cubierta del accesorio debe dimensionarse alrededor del diámetro exterior terminado en lugar de solo la tubería desnuda.
Una cubierta bien diseñada debe poder retirarse en el espacio disponible alrededor del accesorio. El cierre más rápido no es útil si da hacia una pared u otra tubería. El plano del proyecto o las fotografías deben mostrar la dirección de apertura preferida y el espacio disponible para soltar las correas, los resortes o el cable de amarre.
En tuberías horizontales al aire libre, las costuras y los solapamientos deben colocarse de manera que se evite la entrada de agua. En accesorios verticales, el diseño puede requerir soporte adicional para que el núcleo de aislamiento y las secciones de la cubierta no se desplacen hacia abajo durante el servicio.
Después de retirarla, mantenga la cubierta seca y evite plegados bruscos que puedan dañar o desplazar el núcleo de aislamiento. Antes de la reinstalación, inspeccione el revestimiento, las costuras, los sujetadores y los paneles moldeados. Un núcleo húmedo, contaminado o muy comprimido debe ser evaluado antes de que la cubierta vuelva al servicio.
La superficie del accesorio y las áreas de soldadura deben inspeccionarse de acuerdo con el plan de mantenimiento de la instalación. El aislamiento extraíble proporciona acceso, pero no reemplaza el programa de corrosión, fugas o integridad mecánica del propietario.
BSTFLEX puede fabricar prototipos, cantidades para proyectos y cubiertas para accesorios de tubería OEM repetidas. La información de producción puede desarrollarse a partir de planos, medidas, plantillas, fotografías o una muestra aprobada. Se pueden añadir números de equipo, números de línea, flechas de instalación, etiquetas de sección y embalaje del proyecto para la identificación en el sitio.
Al reemplazar una cubierta existente, indique si la original se ajustaba correctamente e identifique cualquier cierre difícil, espacio abierto o punto de interferencia. Copiar una muestra desgastada sin esta información puede reproducir el mismo problema de instalación.
No de forma fiable. Los codos de radio largo y radio corto tienen curvas y dimensiones generales diferentes. El radio o las dimensiones del accesorio correctos deben confirmarse antes de la fabricación.
No. El ángulo cambia la geometría del panel, las posiciones de los extremos y la disposición del cierre. Se requieren patrones separados.
Normalmente es preferible una cubierta de te separada. Sigue la forma de la rama con mayor precisión y permite abrir la te sin retirar secciones largas de tubería recta.
Sí. Proporcione el diámetro exterior acabado del aislamiento y revestimiento existentes, no solo el diámetro de la tubería desnuda. La cubierta del accesorio puede entonces diseñarse con un solapamiento de extremo adecuado.
Sí, después de revisar el diseño del trazado, los límites operativos y los puntos de acceso. Las conexiones eléctricas y los controles que requieren inspección deben permanecer accesibles.
Sí. Se puede utilizar un plano acotado, una plantilla, una medición tridimensional o una muestra física. Se recomiendan varias fotografías para confirmar la orientación y el espacio de instalación disponible.
Envíe el diámetro de la tubería, el tipo de accesorio, el ángulo, el radio, las dimensiones, la temperatura de funcionamiento, la cantidad y las fotografías de instalación a BSTFLEX. Revisaremos el patrón, la disposición de la sección, la construcción del material, los cierres y la conexión al aislamiento adyacente.
