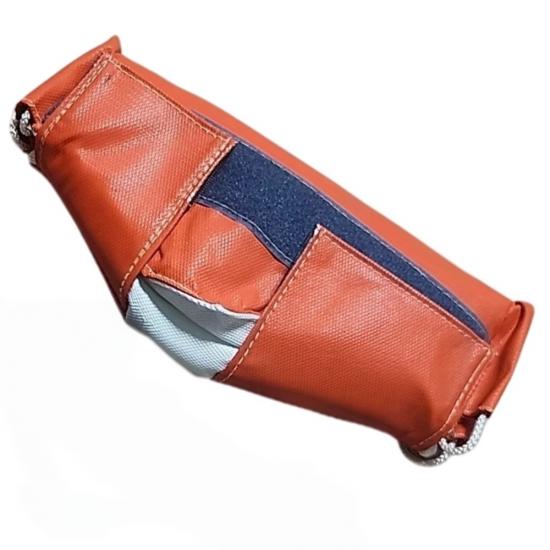

1La funda aislante para trampas de vapor es una cubierta térmica extraíble que se adapta a la forma de una trampa de vapor industrial y su límite de aislamiento homologado. Ayuda a sellar el espacio de aislamiento entre la tubería de vapor y la de condensado, al tiempo que permite al personal de mantenimiento acceder a la trampa para realizar pruebas, limpiarla o sustituirla.
BSTFLEX fabrica cada camisa de acuerdo con la trampa instalada, en lugar de basarse únicamente en el tamaño nominal de la tubería. El tipo de trampa, las dimensiones del cuerpo, la disposición de las conexiones, la orientación, el filtro integrado, el punto de purga y el acceso para pruebas influyen en el patrón final.
Las trampas de vapor requieren una supervisión regular, ya que la suciedad, el desgaste, las obstrucciones y las fallas internas pueden afectar la salida del condensado y el aire del sistema de vapor. Es posible que sea necesario retirar el aislamiento permanente cada vez que se pruebe o abra la trampa. Una vez retirado, no siempre se vuelve a colocar correctamente.
La funda reutilizable se puede abrir sin dañar el aislamiento. Tras inspeccionar la trampa y volver a ponerla en funcionamiento, se puede reinstalar la misma tapa. Se pueden disponer aberturas y solapas extraíbles alrededor de los puntos de acceso necesarios para los técnicos.
No todas las trampas de vapor deben estar completamente cerradas. Algunas trampas termostáticas o sensibles a la temperatura dependen de la pérdida de calor del cuerpo como parte de su ciclo de funcionamiento. Cubrir la zona incorrecta puede alterar el tiempo de respuesta o interferir con el funcionamiento normal.
Antes de solicitar una cubierta, confirme el límite de aislamiento permitido con el fabricante de la trampa de vapor, el ingeniero de planta o la especificación del sistema. Proporcione la marca, el modelo y el principio de funcionamiento de la trampa siempre que sea posible. BSTFLEX fabrica la cubierta según el límite aprobado, pero no determina si se puede aislar un diseño de trampa desconocido.
Se pueden considerar revestimientos personalizados para diferentes tipos de trampas una vez confirmados los requisitos de aislamiento:
El diseño de la tapa debe coincidir con la orientación de instalación real. Un sifón horizontal, un sifón vertical y un conjunto de conector universal pueden requerir cierres y puntos de acceso diferentes, incluso cuando el tamaño de la conexión es el mismo.
Según el diseño del proyecto aprobado, la cubierta puede abarcar solo el cuerpo de la trampa o extenderse sobre ciertas conexiones. Generalmente, se prefieren cubiertas independientes para válvulas de aislamiento, bridas y filtros adyacentes, ya que así cada componente puede recibir mantenimiento de forma independiente.
| Componente | Opciones típicas | Consideraciones para la selección |
|---|---|---|
| Cubierta exterior | Fibra de vidrio recubierta de silicona, fibra de vidrio recubierta de PTFE, fibra de vidrio aluminizada u otro material recubierto resistente al calor.tejidos resistentes | Ubicación en interiores o exteriores, aceite, humedad, abrasión y condiciones de limpieza. |
| núcleo aislante | Aislamiento con estera de fibra de vidrio, estera de sílice, aislamiento de fibra cerámica o aislamiento a base de aerogel. | Temperatura de funcionamiento, espacio disponible, espesor requerido y manejo |
| Delineador de ojos para rostro caliente | Tela de fibra de vidrio, tejido de sílice, lámina de acero inoxidable o malla de acero inoxidable | Temperatura de contacto, vibración, forma de la trampa y desgaste local |
| Sujetadores | Anillas en D y correas, ganchos de acero inoxidable, resortes, alambre para cordones, hebillas u otros cierres extraíbles. | Temperatura, frecuencia de mantenimiento, orientación y espacio libre para la instalación |
| Reforzamiento | Alfileres de acolchado, costuras reforzadas, malla de acero inoxidable, protección de bordes y parches de desgaste localizados. | Forma de la chaqueta, manipulación repetida y soporte del núcleo aislante. |
El límite de temperatura de un tejido no determina la clasificación de la chaqueta terminada. El conjunto completo incluye el núcleo aislante, el forro interior, el hilo, los sujetadores y los detalles de instalación. La selección del material debe basarse en la temperatura de funcionamiento y las condiciones de exposición externa.
Se recomienda comenzar con un dibujo del modelo de la trampa. Si no dispone de un dibujo, proporcione fotografías claras y las siguientes medidas:
Las fotografías deben mostrar la trampa desde ambos lados, desde arriba y desde abajo siempre que sea posible. Marque el límite de aislamiento aprobado y la dirección de apertura requerida directamente en las fotografías.
Las trampas de vapor pueden revisarse mediante temperatura, ultrasonidos u otros métodos aprobados por la planta. La camisa puede retirarse por completo para la prueba, o bien, puede incluir una trampilla de acceso cuando se conoce la ubicación de la prueba. El sistema de acceso debe acordarse antes de la producción para que la trampilla no exponga un área innecesaria durante el funcionamiento normal.
Las tapas de los filtros, las válvulas de purga y los conductos de drenaje deben permanecer utilizables. La cubierta no debe dirigir las fugas ni el condensado descargado hacia el núcleo aislante. Cuando la estación de trampas tiene varios componentes, las cubiertas individuales numeradas suelen facilitar el acceso en comparación con una sola manta de gran tamaño.
Una estación de purga completa puede incluir una válvula de aislamiento aguas arriba, un filtro, una trampa de vapor, una válvula de retención, una válvula de aislamiento aguas abajo y tuberías de conexión. Estos componentes no tienen por qué estar cubiertos por una sola tapa. Un diseño modular permite abrir y reemplazar cada elemento sin necesidad de retirar el aislamiento de la estación completa.
BSTFLEX puede fabricar cubiertas individuales etiquetadas para la trampa, las válvulas adyacentes, las bridas y las secciones de tubería. Los solapamientos en los extremos permiten que las cubiertas individuales se unan sin necesidad de unirlas permanentemente.
Retire la cubierta según el procedimiento de mantenimiento de la planta y colóquela sobre una superficie limpia y seca. Inspeccione la cubierta exterior, el revestimiento, las juntas, los sujetadores y el núcleo aislante antes de volver a instalarlo. Si el aislamiento está húmedo o contaminado químicamente, debe investigarse antes de volver a cubrirlo.
No utilice la cubierta para ocultar fugas activas. Cualquier conexión con fugas, trampa dañada o componente defectuoso debe repararse y asegurarse de que la cubierta aislante vuelva a utilizarse.
Las estaciones de captura exteriores requieren un control estricto de la entrada de agua. Se pueden combinar telas resistentes a la intemperie con costuras protegidas, solapamientos adecuados e instalación que tenga en cuenta el drenaje. El cierre debe permanecer accesible y no debe estar orientado hacia un lugar donde se pueda acumular agua de lluvia o condensación.
El aislamiento reduce la transferencia de calor, pero no garantiza la protección contra la congelación durante una parada o una interrupción del suministro de vapor. Los proyectos en climas fríos pueden requerir calefacción por resistencia eléctrica, drenaje u otras medidas de ingeniería, además de la cubierta desmontable.
BSTFLEX ofrece soporte para prototipos, proyectos de reemplazo de plantas y producción OEM repetida. Las cubiertas se pueden fabricar a partir de planos técnicos, dimensiones de campo, fotografías, plantillas o muestras aprobadas. Las etiquetas permanentes pueden incluir el número de trampa, el número de línea, la sección de la cubierta y la dirección de instalación.
Para trabajos de reemplazo, identifique cualquier problema con la camisa anterior, como acceso de prueba bloqueado, interferencia con una válvula de purga, cierres difíciles u orientación incorrecta. Esta información permite que el nuevo patrón corrija el problema en lugar de simplemente copiarlo.
No. Algunos diseños de trampas pueden depender de la pérdida de calor o tener áreas que deben permanecer expuestas. Confirme el límite de aislamiento permitido con el fabricante de la trampa, el ingeniero de planta o las especificaciones del sistema antes de realizar el pedido.
Sí, siempre que el diseño permita un acceso adecuado a la tapa del filtro, la rejilla y el punto de purga. Una solapa separada o una camisa dividida pueden facilitar el mantenimiento.
Solo cuando las dimensiones externas, las posiciones de conexión, la orientación de funcionamiento y los puntos de acceso requeridos sean suficientemente similares. Cada modelo debe revisarse antes de asignarlo al mismo patrón.
Las camisas de válvula independientes suelen ser más prácticas. Permiten realizar el mantenimiento de una válvula o trampa sin necesidad de retirar todo el aislamiento de la estación.
Se puede añadir una trampilla de acceso cuando se conoce el punto de prueba aprobado. Algunos métodos de inspección pueden requerir la extracción completa, dependiendo del procedimiento de la planta y del diseño de la trampa.
Sí. El tejido exterior, las costuras, los solapamientos, los cierres y la dirección de instalación deben seleccionarse teniendo en cuenta la exposición a la intemperie. El aislamiento exterior también debe inspeccionarse periódicamente para detectar filtraciones de agua.
Envíe a BSTFLEX el modelo de la trampa de vapor, el tamaño de la conexión, la orientación de instalación, la temperatura de funcionamiento, la cantidad, fotografías y los planos disponibles. Revisaremos el límite de aislamiento aprobado, los materiales, el sistema de cierre y el acceso para mantenimiento antes de confirmar las especificaciones de fabricación.
