1Una manta aislante desmontable para turbinas es una sección de aislamiento térmico reutilizable y con forma específica, fabricada para superficies externas homologadas en sistemas de turbinas industriales. A diferencia de una lámina aislante suelta, cada sección tiene un diseño que se adapta a una ubicación concreta y está identificada para poder retirarla durante una parada programada y volver a colocarla en su sitio.
BSTFLEX fabrica mantas aislantes para turbinas a partir de planos de equipos, dimensiones del emplazamiento, plantillas, datos de medición tridimensionales o muestras homologadas. El plano de la manta se ajusta al plan de mantenimiento de la turbina, distribuyendo el aislamiento alrededor de las juntas de la carcasa, las cajas de válvulas, las bridas, las tuberías, los instrumentos y los puntos de inspección.
Este producto está diseñado para turbinas industriales y equipos de generación de energía. No es una manta para turbocompresores de automóviles y no debe especificarse utilizando las dimensiones o la construcción de mantas para turbocompresores de automóviles.

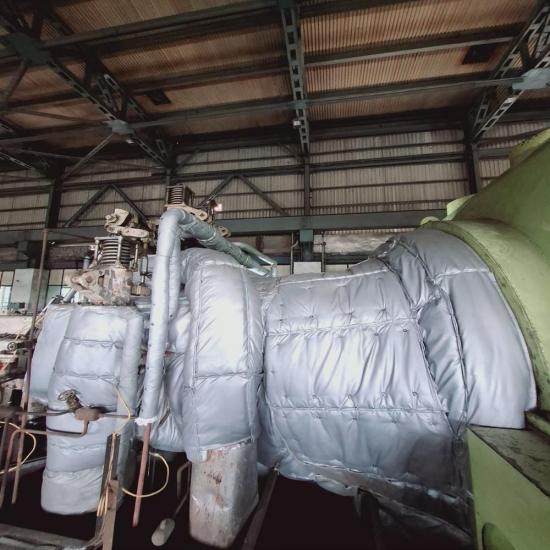

Las carcasas de las turbinas de vapor contienen tuberías divididas, juntas atornilladas, cajas de válvulas, conexiones de vapor, desagües e instrumentación. El sistema de aislamiento debe adaptarse a estas formas, dejando accesibles los puntos necesarios para la inspección, el apriete y el mantenimiento.
Las grandes áreas de revestimiento suelen dividirse en secciones de manta aislante manejables. Se pueden usar mantas separadas alrededor de las cajas de válvulas, juntas horizontales, bridas y tuberías de vapor. Los bordes de las secciones pueden disponerse de forma escalonada cuando el proyecto utiliza más de una capa de aislamiento.

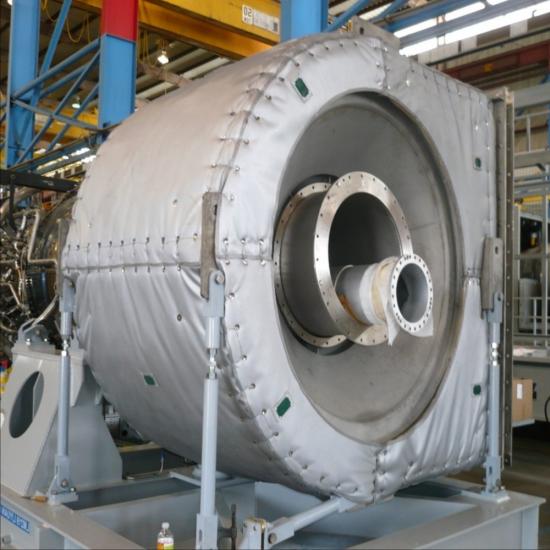

Los proyectos de turbinas de gas pueden incluir superficies de carcasa externas aprobadas, conexiones calientes, transiciones de escape y tuberías asociadas. El límite de aislamiento debe ser definido por el fabricante de la turbina, el ingeniero del proyecto o un plano aprobado.
Las entradas del compresor, los conductos de aire de refrigeración, las aberturas de ventilación, el acceso al sistema de combustión, las carcasas de los cojinetes, las piezas giratorias y otras áreas funcionales no deben cubrirse a menos que el diseño del equipo lo permita específicamente. El patrón de la manta también debe tener en cuenta la dilatación térmica, las vibraciones y las holguras de mantenimiento.
Un sistema de aislamiento para turbinas puede constar de numerosas secciones individuales. Es fundamental una identificación permanente, ya que mantas de aspecto similar pueden tener diferentes recortes, espesores y posiciones de instalación.
El tamaño y el peso de la manta deben ser prácticos para el método de elevación e instalación disponible. Las superficies grandes se pueden dividir según las juntas de la tubería de revestimiento, las vías de acceso y los límites naturales de los equipos.
| Componente | Opciones típicas | Consideraciones de diseño |
|---|---|---|
| Capa protectora exterior | fibra de vidrio recubierta de silicona,Fibra de vidrio recubierta de PTFE, fibra de vidrio aluminizada u otros tejidos resistentes al calor especificados. | Niebla de aceite, humedad, abrasión, vibración, condiciones climáticas y manipulación durante las paradas. |
| núcleo aislante | Aislamiento con estera de fibra de vidrio, estera de sílice, aislamiento de fibra cerámica o aislamiento a base de aerogel. | Temperatura de funcionamiento, resultado térmico requerido, espesor disponible y peso de la manta. |
| Delineador de ojos para rostro caliente | Tejido de sílice, tejido de fibra de vidrio, lámina de acero inoxidable o malla de acero inoxidable | Temperatura superficial, vibración, abrasión y contacto con la geometría de la carcasa. |
| Sistema de fijación | Ganchos, resortes, alambre para cordones, hebillas, anillas en D o cierres especificados para el proyecto, todos de acero inoxidable. | Temperatura, vibración, acceso, secuencia de instalación y frecuencia de desmontaje |
| Refuerzo y apoyo | Malla de acero inoxidable, pasadores de acolchado, lengüetas de soporte, costuras reforzadas y capas de desgaste localizadas. | Superficies verticales, secciones superiores, grandes áreas cubiertas y manipulación repetida |
La temperatura indicada en la ficha técnica de un material no representa la temperatura nominal de la manta de la turbina en su totalidad. Es necesario considerar conjuntamente el revestimiento, el núcleo aislante, la cubierta exterior, la rosca, los elementos de fijación, el espesor de la manta, el contacto con la superficie y el entorno circundante.
Para algunas superficies de equipos, puede ser suficiente una sola capa removible. Otros proyectos de turbinas utilizan capas de manta internas y externas con costuras escalonadas para reducir la transmisión directa del calor y mejorar la cobertura alrededor de juntas complejas. El número de capas y el espesor total deben determinarse según las especificaciones del proyecto y los requisitos térmicos.
Cuando se utilizan varias capas, cada manta interior debe identificarse con la manta exterior correspondiente. El plano de instalación debe mostrar la secuencia correcta para evitar que los paneles exteriores se coloquen sobre secciones interiores faltantes o mal posicionadas.
Generalmente, se prefieren las tapas independientes para válvulas, bridas y secciones de tubería que requieren mantenimiento independiente. Esto permite abrir un componente sin dañar una gran sección del aislamiento de la carcasa de la turbina.
Para una turbina ya existente, las fotografías por sí solas no suelen ser suficientes para un conjunto completo de planos. Utilice dibujos, plantillas, mediciones detalladas, datos de escaneo digital o un sistema de muestreo aprobado para definir la geometría y la ubicación de cada sección.
Los proyectos de reemplazo deben comenzar con un inventario completo. Registre el número de identificación, la posición de instalación, las dimensiones, el estado y el motivo del reemplazo. Las etiquetas faltantes, el aislamiento comprimido, los revestimientos rotos, los sujetadores defectuosos y la contaminación por aceite deben documentarse antes de retirar el sistema antiguo.
No se debe copiar una manta vieja sin comprobar su ajuste. El uso repetido, la exposición al calor y las reparaciones previas pueden haber alterado sus dimensiones. Si la manta original presentaba huecos o dificultaba el acceso, el patrón de reemplazo debe corregirse a partir del equipo en lugar de duplicarse exactamente.
Las mantas de las turbinas pueden sufrir vibraciones y movimientos dimensionales durante el arranque, el funcionamiento y la parada. Los cierres deben sujetar la manta sin colocar restricciones rígidas en las juntas móviles ni en las holguras requeridas. Se puede añadir refuerzo local alrededor de los ganchos, las aberturas y las zonas de contacto.
La disposición de la manta térmica debe permitir la dilatación térmica especificada y no debe unir componentes que se mueven de forma independiente. Los datos de dilatación y los límites de movimiento deben provenir de la documentación de la turbina o del ingeniero del proyecto.
El aislamiento no debe instalarse sobre fugas activas de aceite o vapor. El aislamiento contaminado con aceite puede generar riesgos adicionales de incendio y mantenimiento, y debe manipularse de acuerdo con el procedimiento de la instalación. Se pueden seleccionar tejidos exteriores resistentes al entorno previsto, pero un tejido recubierto no corrige una fuga.
Los conductos de drenaje y las zonas de detección de fugas deben permanecer visibles donde sea necesario. Las juntas y los solapamientos no deben dirigir el líquido que se filtre hacia el núcleo aislante ni hacia los equipos eléctricos y rotativos.
Según el plan de inspección de la planta, se deben revisar las superficies visibles de la manta, las costuras y los sujetadores. Busque secciones sueltas, ganchos faltantes, etiquetas dañadas, manchas, áreas húmedas, aislamiento desplazado y contacto con componentes móviles o vibrantes.
Tras retirarlas, guarde las mantas en un lugar limpio, seco e identificado. Evite doblarlas con fuerza o apilar objetos pesados sobre el aislamiento. Antes de volver a instalarlas, compruebe que el forro, el núcleo, la cubierta exterior y los cierres siguen siendo aptos para su uso.
BSTFLEX admite prototipos, conjuntos de reemplazo parcial y proyectos completos de mantos de turbina. La información de fabricación se puede obtener a partir de planos aprobados, registros dimensionales, plantillas, datos digitales o muestras físicas. La documentación del proyecto puede incluir un cronograma del manto, etiquetas de sección, listas de empaque y referencias de instalación.
Para proyectos de parada programada, al solicitar un presupuesto, especifique la secuencia de entrega requerida y la fecha de interrupción. Los sistemas de gran tamaño pueden requerir mediciones, aprobación de muestras y producción por fases para que las secciones críticas estén disponibles en el orden necesario para la instalación.
No. Este producto es un sistema de aislamiento modular para turbinas de vapor y gas industriales. Las mantas para turbocompresores de automóviles tienen diferentes requisitos de geometría, construcción y aplicación.
Los sistemas de turbinas de gran tamaño suelen requerir varias secciones numeradas. Las mantas modulares son más fáciles de manipular y permiten el acceso a juntas, válvulas y puntos de inspección individuales.
Solo cuando la documentación de la turbina o el ingeniero responsable lo permitan específicamente. Las carcasas de los cojinetes, las interfaces de lubricación, los circuitos de refrigeración y los puntos de monitorización suelen requerir holguras definidas y no deben cubrirse automáticamente.
Sí. Se deben revisar las secciones antiguas, el plano de instalación y las dimensiones de la turbina antes de la producción. Cualquier problema de ajuste, acceso, contaminación o etiquetado debe identificarse para poder corregirlo.
Sí. Cada sección puede llevar un número de pieza permanente, una referencia de equipo, una posición, una dirección y una designación de capa según el cronograma del proyecto.
Las construcciones exteriores pueden revisarse utilizando telas exteriores adecuadas, costuras protegidas y diseños que tengan en cuenta el drenaje. La resistencia a la intemperie depende del montaje e instalación completos, no solo de la tela exterior.
Envíe a BSTFLEX el tipo de turbina, el modelo, el límite de aislamiento aprobado, los planos, los datos de temperatura, el programa de mantas aislantes, la cantidad y los requisitos de parada programada. Revisaremos la disposición de las secciones, los materiales, los elementos de fijación, la identificación y el plan de fabricación de su proyecto.
