1Refuerzo longitudinal de fibra de carbono en una preforma tubular flexible para ejes, tubos y componentes con forma de material compuesto.

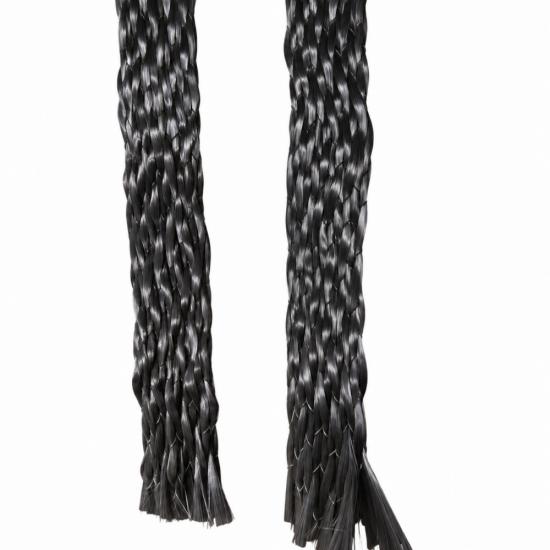

La funda de fibra de carbono unidireccional BSTFLEX coloca los hilos principales de fibra de carbono a lo largo de una preforma tubular. Los hilos de soporte más finos mantienen la forma de la funda mientras se coloca sobre un mandril o pieza. La construcción permite a los fabricantes organizar el refuerzo axial alrededor de un tubo o una sección transversal cambiante sin necesidad de formar un tubo a partir de una lámina plana. Se suministra como un refuerzo textil seco para la estratificación de materiales compuestos; las propiedades finales dependen del laminado completo y del proceso de fabricación.
Para una pieza que requiere fibras de carbono que recorran de extremo a extremo, una funda unidireccional proporciona una forma tubular de colocar los hilos principales en la dirección de 0 grados, o axial. Los hilos de soporte estabilizan el tejido, pero no deben considerarse un sustituto de una capa de refuerzo circunferencial o torsional diseñada.
Un laminado puede combinar el refuerzo axial con otras orientaciones de fibra cuando su carga lo requiera. La funda debe seleccionarse en función de la geometría real de la pieza, el caso de carga, la resina y el programa de curado. La resistencia o rigidez final no puede especificarse únicamente a partir de la funda seca.
La forma tubular puede probarse sobre secciones rectas, cónicas y transiciones. Un diámetro nominal de la funda no establece por sí solo el ajuste instalado: la construcción de los hilos de soporte, la forma del mandril y la tensión de colocación también importan. Para componentes con varios diámetros, envíe un dibujo que muestre las secciones más pequeñas y más grandes y la longitud de cada transición. Una prueba de ajuste físico puede confirmar la cobertura y la longitud de corte antes de un pedido OEM.
Para obtener una cotización útil, proporcione el grado del hilo de carbono o el tamaño de la mecha si está controlado por su diseño, los diámetros nominales e instalados, el peso de fibra requerido, los requisitos de los hilos de soporte, la longitud del rollo o corte y el embalaje deseado. Indíquenos si la funda se colocará sobre un mandril desnudo o sobre otra capa de refuerzo e identifique el sistema de resina previsto.
BSTFLEX puede discutir una construcción personalizada o una muestra según esos requisitos. El grado del hilo, el rango de diámetro, el peso, la expansión y los valores mecánicos deben documentarse para la variante de producto seleccionada después de la confirmación; los valores de un proveedor diferente o de una trenza biaxial no definen esta funda.
| Funda | Dirección principal de la fibra | Punto de partida de la selección |
|---|---|---|
| Funda de fibra de carbono unidireccional | A lo largo de la pieza | Refuerzo de carbono en la dirección axial |
| Fundas trenzadas de fibra de carbono | Direcciones de trenzado cruzadas | Refuerzo tubular biaxial |
| Funda de fibra de vidrio unidireccional | A lo largo de la pieza | Refuerzo axial utilizando fibra de vidrio |
La tabla identifica la colocación de la fibra. El diseñador del laminado debe determinar la estratificación completa y verificar la pieza curada para su servicio previsto.
No. Este producto es una funda de fibra de carbono seca para el procesamiento posterior de materiales compuestos. Requiere un sistema de resina adecuado y una estratificación y curado validados.
Eso depende de las cargas. Las dos construcciones colocan sus fibras principales en diferentes direcciones. Un diseño que necesite refuerzo de aro o torsional puede requerir capas adicionales.
Envíe un dibujo o muestra, el perfil de diámetro completo, la longitud terminada, el requisito de hilo de carbono, el peso de fibra objetivo, el proceso de resina y la cantidad de prueba. Incluya la demanda anual si necesita una cotización de suministro OEM.
Comparta la geometría de la pieza y la dirección de fibra requerida con BSTFLEX. Revisaremos la construcción de la funda y los requisitos de muestra antes de cotizar el suministro de producción.
